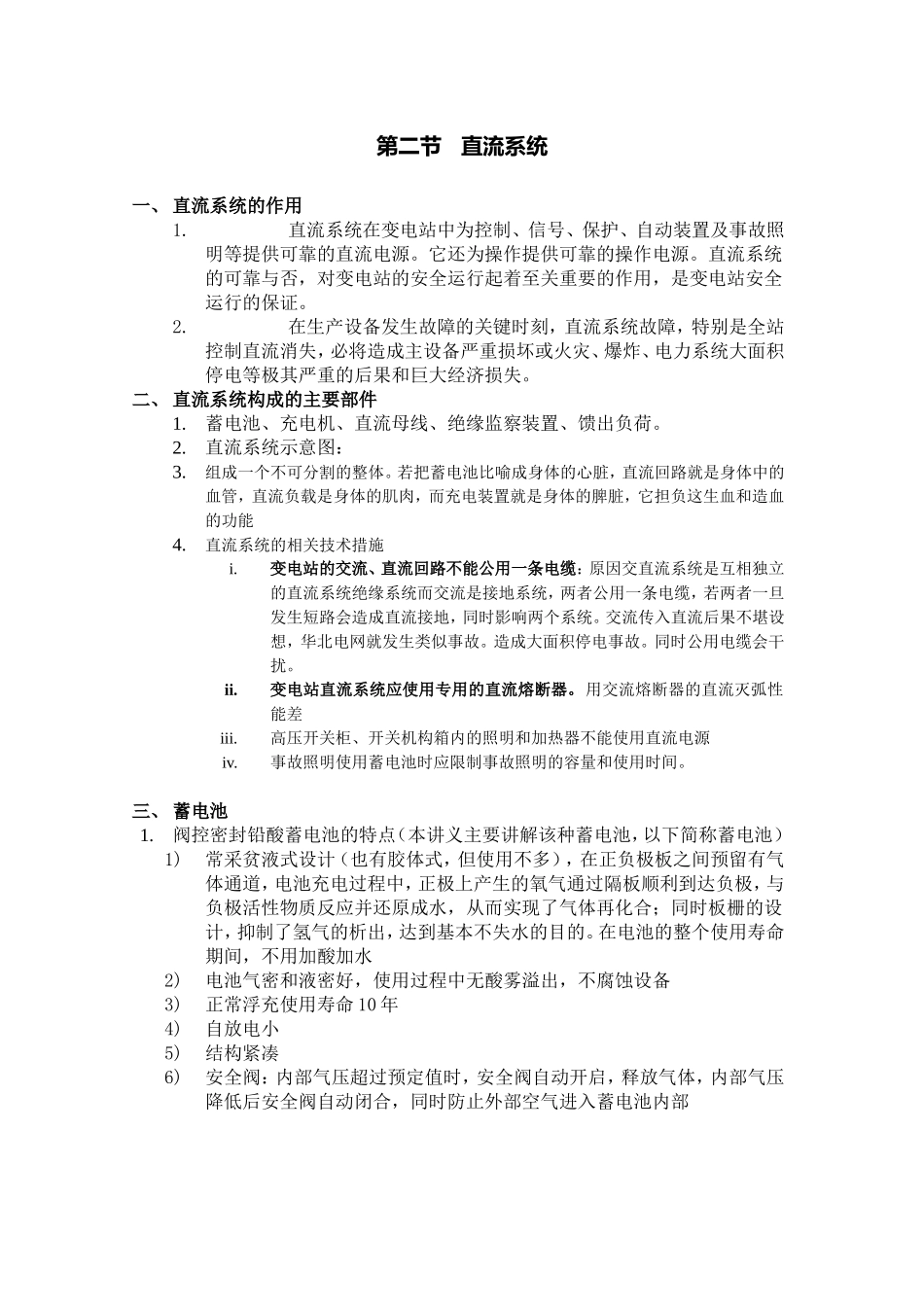

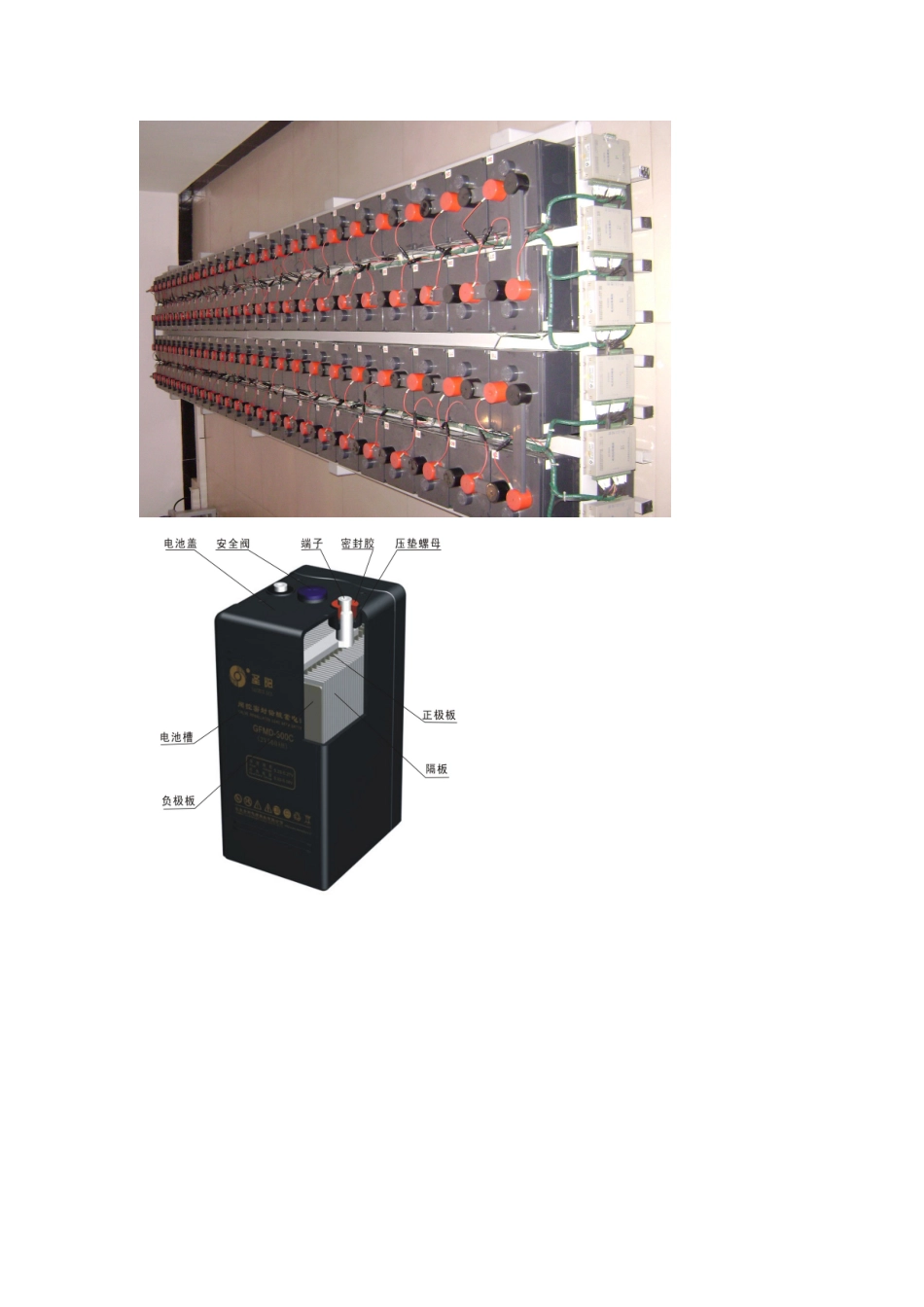

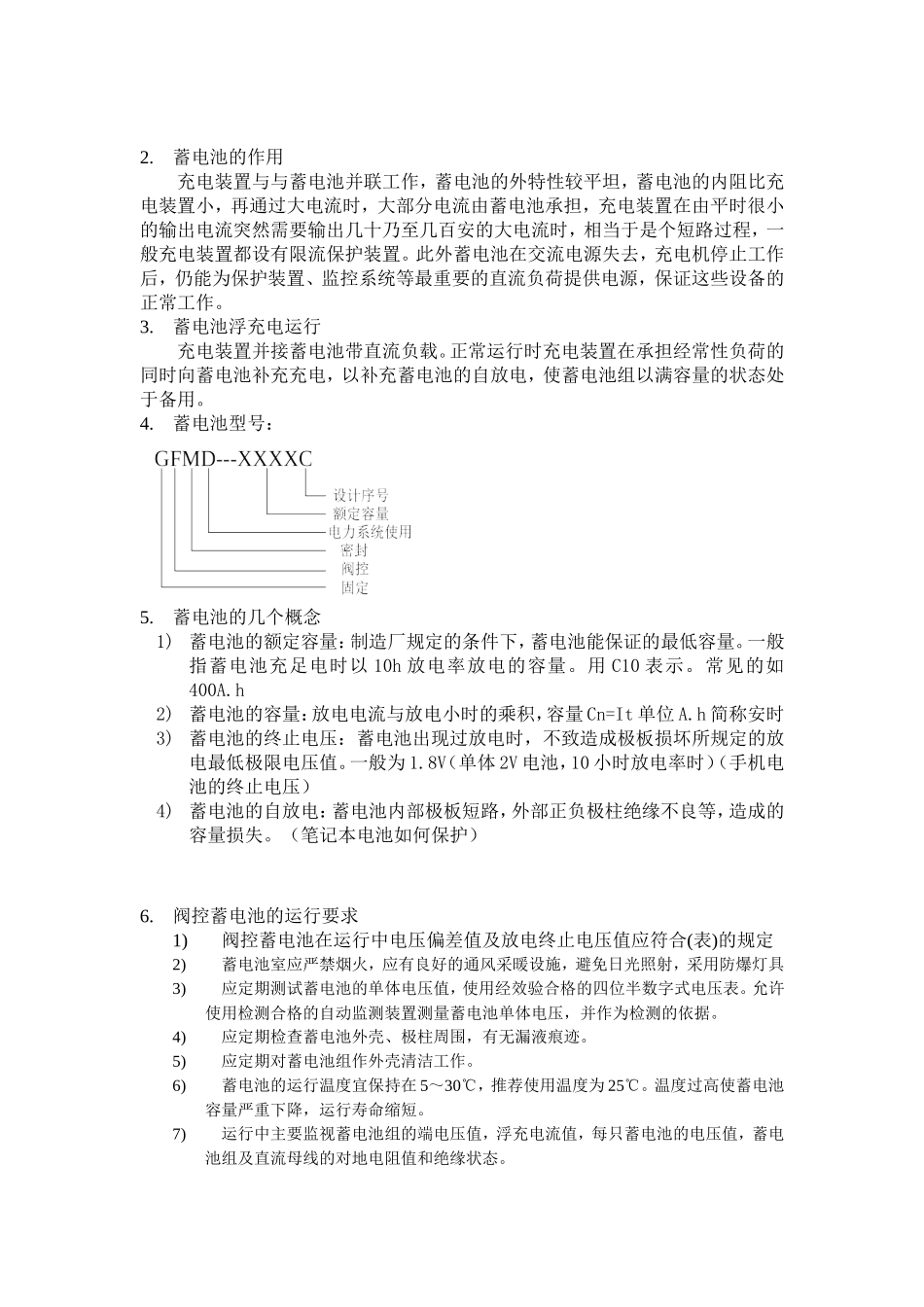

第二节 直流系统 一、 直流系统的作用 1. 直流系统在变电站中为控制、信号、保护、自动装置及事故照明等提供可靠的直流电源。它还为操作提供可靠的操作电源。直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。 2. 在生产设备发生故障的关键时刻，直流系统故障，特别是全站控制直流消失，必将造成主设备严重损坏或火灾、爆炸、电力系统大面积停电等极其严重的后果和巨大经济损失。 二、 直流系统构成的主要部件 1. 蓄电池、充电机、直流母线、绝缘监察装置、馈出负荷。 2. 直流系统示意图： 3. 组成一个不可分割的整体。若把蓄电池比喻成身体的心脏，直流回路就是身体中的血管，直流负载是身体的肌肉，而充电装置就是身体的脾脏，它担负这生血和造血的功能 4. 直流系统的相关技术措施 i. 变电站的交流、直流回路不能公用一条电缆：原因交直流系统是互相独立的直流系统绝缘系统而交流是接地系统，两者公用一条电缆，若两者一旦发生短路会造成直流接地，同时影响两个系统。交流传入直流后果不堪设想，华北电网就发生类似事故。造成大面积停电事故。同时公用电缆会干扰。 ii. 变电站直流系统应使用专用的直流熔断器。用交流熔断器的直流灭弧性能差 iii. 高压开关柜、开关机构箱内的照明和加热器不能使用直流电源 iv. 事故照明使用蓄电池时应限制事故照明的容量和使用时间。 三、 蓄电池 1. 阀控密封铅酸蓄电池的特点（本讲义主要讲解该种蓄电池，以下简称蓄电池） 1) 常采贫液式设计（也有胶体式，但使用不多），在正负极板之间预留有气体通道，电池充电过程中，正极上产生的氧气通过隔板顺利到达负极，与负极活性物质反应并还原成水，从而实现了气体再化合；同时板栅的设计，抑制了氢气的析出，达到基本不失水的目的。在电池的整个使用寿命期间，不用加酸加水 2) 电池气密和液密好，使用过程中无酸雾溢出，不腐蚀设备 3) 正常浮充使用寿命10年 4) 自放电小 5) 结构紧凑 6) 安全阀：内部气压超过预定值时，安全阀自动开启，释放气体，内部气压降低后安全阀自动闭合，同时防止外部空气进入蓄电池内部 2. 蓄电池的作用 充电装置与与蓄电池并联工作，蓄电池的外特性较平坦，蓄电池的内阻比充电装置小，再通过大电流时，大部分电流由蓄电池承担，充电装置在由平时很小的输出电流突然需要输出几十乃至几百安的大电流时，相当于是个短路过程，一般充电装置都设有限流保护装置。此外蓄电池在交流电源失去，充电机停止工作后，仍能为保护装置、监控系统等最重要的直流负荷提供电源，保证这些设备的正常工作。 3. 蓄电池浮充电运行 充电装置并接蓄电池带直流负载。正常运行时充电装置在承担经常性负荷的同时向蓄电池补充充电，以补充蓄电池的自放电，使蓄电池组以满容量的状态处于备用。 4. 蓄电池型号： 5. 蓄电池的几个概念 1) 蓄电池的额定容量：制造厂规定的条件下，蓄电池能保证的最低容量。一般指蓄电池充足电时以10h放电率放电的容量。用C10表示。常见的如400A.h 2) 蓄电池的容量：放电电流与放电小时的乘积，容量Cn=It单位A.h简称安时。 3) 蓄电池的终止电压：蓄电池出现过放电时，不致造成极板损坏所规定的放电最低极限电压值。一般为1.8V（单体2V电池，10小时放电率时）（手机电池的终止电压） 4) 蓄电池的自放电：蓄电池内部极板短路，外部正负极柱绝缘不良等，造成的容量损失。（笔记本电池如何保护） 6. 阀控蓄电池的运行要求 1) 阀控蓄电池在运行中电压偏差值及放电终止电压值应符合(表)的规定 2) 蓄电池室应严禁烟火，应有良好的通风采暖设施，避免日光照射，采用防爆灯具 3) 应定期测试蓄电池的单体电压值，使用经效验合格的四位半数字式电压表。允许使用检测合格的自动监测装置测量蓄电池单体电压，并作为检测的依据。 4) 应定期检查蓄电池外壳、极柱周围，有无漏液痕迹。 5) 应定期对蓄电池组作外壳清洁工作。 6) 蓄电池的运行温度宜保持在5～30℃，推荐使用温度为25℃。温度过高使蓄电池容量严重下降，运行寿命缩短。 7) 运行中主要监视蓄电池组的端电压值，浮充电流值，每只蓄电池的电压值，蓄电池组及直流母线的对地电阻值和绝缘状态。 8) 选择合适的浮充电压主要目的是为了使电池达到理想的使用寿命和额定容量，如果浮充电压过高，电池的浮充电流随之增大，引起板栅腐蚀速度加快，此外过充电，蓄电池内部生成气体，内部压力增大，气体从安全阀排出，造成电解液减少或干枯，水分过量损耗使用寿命提前；浮充电压过低，电池不能维持在完全荷电状态，易导致不可逆硫酸盐化，容量降低，缩短电池的使用寿命。 9) 大容量的阀控蓄电池一般安装在专用蓄电池室内。 10) 200Ah及以下的阀控蓄电池，可安装在电池柜内。电池柜内应装设温度计。电池柜体结构应有良好的通风、散热。 11) 变电站直流控制母线的标称电压为110V、 220V。运行时电压变化范围为标称电压的95％~110%。正常浮充运行时，直流控制母线电压宜按上限调整。 7. 蓄电池个数的选择： 按正常浮充运行时保证直流母线电压为直流系统额定电压的105%计算，即 阀控蓄电池额定电压的选择： 1) 常见的有单体2V和12V两种。 2) 2V蓄电池的优点是电池设计寿命长并且可靠性高，损坏1～2节可将其短接，不会对系统电压有大的影响，缺点是造价较高、维护量大、占地面积大。 3) 12V蓄电池的优点是每组仅18块(220V系统)，维护、更换都比较方便，造价比相同容量的2V电池低、结构紧凑、占地面积小，缺点是损坏1～2节对系统电压影响较大，不能短接，一般需更换 8. 均衡充电 1) 均衡充电的定义：为补偿蓄电池在使用过程中产生的电压不均衡现象，使其恢复到规定的范围内而进行的充电。 2) 阀控密封铅酸蓄电池不进行定期均衡充电（如充电电源无法彻底取消该功能时，将均衡充电周期设定为最长）。 3) 充电装置不具备自动均衡充电功能时，当出现以下情况，应进行均衡充电： a) 电池由于失去浮充，造成蓄电池放电，放出容量超过电池容量的20％及以上； b) 当普测电池时，发现有1/10的电池电压超出浮充电压正常范围。 4) 阀控密封式铅酸蓄电池均衡充电的方法：采用应采用恒压限流进行充电，限流值为I10，限压值N×（2.30~2.33）V，自动或手动转为恒压充电；厂家使用说明书有规定时，按厂家说明书进行，但直流控制母线最高电压不得超过110%标称电压。 9. 阀控蓄电池的核对性放电（一般由专业检修人员进行） 浮充电运行方式下，从每一只电池的电压，无法判断蓄电池的现有容量，内部是否失水或干裂，只有通过核对性放电才能找出电池存在的问题，确定电池的现有容量。也就是说以规定的电流恒流放电，只要一个单体电池达到规定的终止电压，就停止放电，按放电电流与放电时间的积来确定电池的实际容量 1) 一组阀控蓄电池（以单体2V电池说明放电过程） 变电所中只有一组电池，不能退出运行，也不能作全核对性放电，只能用I10 电流，恒流放出额定容量的50%，在放电过程蓄电池组端电压不得低于2V N ，放电后应立即充电 2) 两组蓄电池 变电所中若具有两组阀控蓄电池，将其中一组阀控蓄电池组退出运行，进行全核对性放电，用I10电流，恒流放电，当蓄电池组端电压下降到1.8V N 时，停止放电，隔1~2 h 后充电 3) 该组电池实放容量低于额定容量的80%，则认为该电池组寿命终止。 10. 阀控蓄电池的充电程序（一般由专业检修人员进行） 根据蓄电池不同种类， 确定不同的充电率进行恒流充电，蓄电池组端电压达到某一整定值时，微机将控制充电装置自动转为恒压充电，当充电电流逐渐减小到某一整定值时，微机将控制充电装置自动转为浮充电运行 1) 阀控蓄电池的充电（以单体2V电池说明充电过程） a) 恒流限压充电：采用 I10电流进行恒流充电，当蓄电池组端电压上升到2.30~2.35 V N 限压值时，自动或手动转为恒压充电 b) 恒压充电：在 2.30~2.35 V N 的恒压充电下，I10 充电电流逐渐减小，当充电电流减小至0.1 I10电流时，充电装置的倒计时开始起动，当整定的倒计时结束时，充电装置将自动或手动地转为正常的浮充电运行，浮充电压值宜控制为2.23~2.28 V N 2) 阀控蓄电池核对性放电周期 a) 新安装或大修后的阀控蓄电池组，应进行全核对性放电试验 b) 以后每隔2~3 年进行一次核对性试验 c) 运行了6 年以后的阀控蓄电池，应每年作一次核对性放电试验 四、 充电装置： 1. 相控充电装置： 缺点是接线复杂、自动稳压功能不好、稳压精度低，再老站还有使用 2. 高频开关模块型充电装置（现大量使用） 1) 工作原理：交流电源接入整流模块，经滤波及三相全波整流器后变成直流，再接入高频逆变回路，将直流转换为高频交流，最后经高频变压器、整流桥、滤波器后输出平稳直流 2) 优点：体积小，效率高，充电机的主要参数，稳压精度、稳流精度、纹波系数、功率因数、噪音、智能程度、供电可靠性等技术指标高。 3. 高频开关电源： 模块电源开关 工作状态指示灯： 输入：灯亮 正常：无规律闪烁 均充：均充时灯亮 故障：模块故障时亮 输出电压 输出电流 输出限流状态指示 4. 模块数量的确定： 1) 充电装置由若干个模块并联组成，模块一般按N+1配置，即充电模块运行在冗余状态，模块的总数不宜少于3块， 2) 如：某站单只模块额定电流10A：安装400AH蓄电池组，按10小时充电率最大需要40A充电电流，站内经常性负荷不大于20A，取20A计算，加一块冗余，这样就是40÷10＋20÷10＋1＝7块，7个模块同时工作，如母线上直流负荷14A，则每个模块平均电流为2A。 3) 当充电机负荷达到50%以上时，各个开关电源模块负荷差值应不超过5% 变电站充电装置的交流电源应来自站用电系统的不同母线，并加装交流电源自投装置。1#充电装置1#交流电源故障，2#交流电源自投，当2#交流电源恢复后，自动恢复到1#交流电源工作。2#充电装置同理。 微机集中监控器 蓄电池输出电压、浮充电流； 充电机输出电压、电流 安装共7只充电模块 蓄电池组的放电开关 蓄电池组并到母线上 充电装置经输出开关到直流母线 5. 微机集中监控器 1) 负责对直流系统各单元（如电压电流采集单元、充电模块、绝缘监测、电池巡检等）运行状态与数据的采集、显示； 2) 系统单元运行参数的设置，并控制各单元的正常运行； 3) 接收监控机发送来的命令及参数，并将系统运行状态及参数发送给监控机 6. 高频开关电源模块故障： 当其中一个模块故障，装置发出告警信号，这时负荷由另外6个承担，不影响正常供电，可将故障模块更换。 五、 绝缘监察装置 1. 直流系统微机型绝缘监测仪，能够监测直流母线和各支路的对地绝缘状况，某支路发生接地时发出直流接地信号。当直流母线上同时装有常规绝缘监察装置和微机绝缘监察装置时，宜投入微机型绝缘监察装置； 2. 当直流系统绝缘良好时，正、负对地电压接近110V； 3. 当某极绝缘下降时，另外一极的对地电压应升高；如达到定值时，绝缘检查装置将发出“直流接地”信号，此时应立即查找原因并及时处理； 4. 当发现两极的对地电压都升高，说明此时直流系统两极对地绝缘同时下降，运行人员应立即查找原因并及时处理； 5. 支路接地的检测方法： 1) 交流法（浙江星炬公司的WZJ） 各分支回路的绝缘监测，是用一低频信号源作为发送器，通过两隔直耦合电容向直流系统正、负母线发送交流信号，一交流CT同时套在各回路的正、负出线上。由于通过互感器的直流分量大小相等，方向相反，它产生的磁场相互抵消，而通过发送器发送至正负母线的交流信号电压幅值相
