低压 配电柜 基础知识

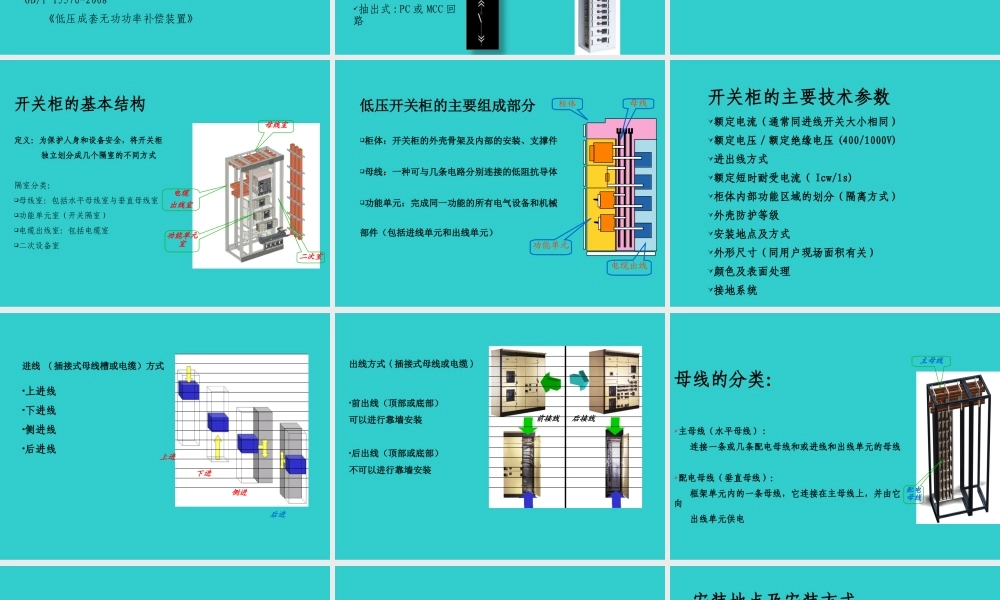

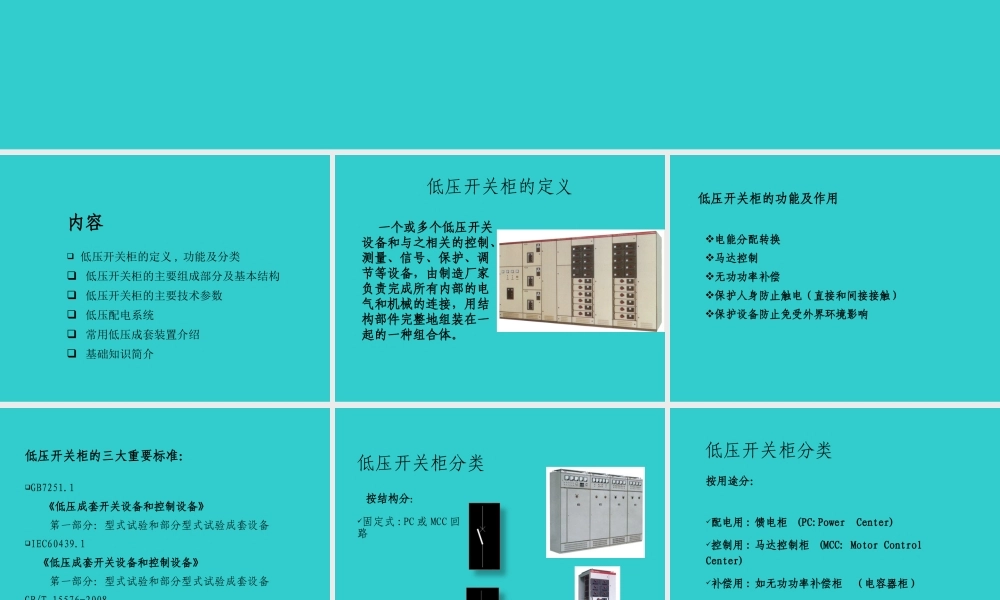

低压配电柜基础知识低压配电柜基础知识 内容内容 低压开关柜的定义,功能及分类 低压开关柜的主要组成部分及基本结构 低压开关柜的主要技术参数 低压配电系统 常用低压成套装置介绍 基础知识简介 低压开关柜的定义 一个或多个低压开关一个或多个低压开关设备和与之相关的控制、设备和与之相关的控制、测量、信号、保护、调测量、信号、保护、调节等设备,由制造厂家节等设备,由制造厂家负责完成所有内部的电负责完成所有内部的电气和机械的连接,用结气和机械的连接,用结构部件完整地组装在一构部件完整地组装在一起的一种组合体。起的一种组合体。低压开关柜的功能及作用低压开关柜的功能及作用 电能分配转换电能分配转换 马达控制马达控制 无功功率补偿无功功率补偿 保护人身防止触电保护人身防止触电(直接和间接接触直接和间接接触)保护设备防止免受外界环境影响保护设备防止免受外界环境影响 低压开关柜的三大重要标准:低压开关柜的三大重要标准:GB7251.1 低压成套开关设备和控制设备低压成套开关设备和控制设备 第一部分:型式试验和部分型式试验成套设备 IEC60439.1 低压成套开关设备和控制设备低压成套开关设备和控制设备 第一部分:型式试验和部分型式试验成套设备 GB/T 15576-2008 低压成套无功功率补偿装置 固定式:PC或MCC回路 低压开关柜分类 抽出式:PC或MCC回路 按结构分按结构分:按用途分:按用途分:配电用配电用:馈电柜馈电柜 (PC:Power Center)(PC:Power Center)控制用控制用:马达控制柜马达控制柜 (MCC:Motor Control(MCC:Motor Control Center)Center)补偿用补偿用:如无功功率补偿柜如无功功率补偿柜 (电容器柜)电容器柜)低压开关柜分类 开关柜的基本结构开关柜的基本结构 定义:为保护人身和设备安全,将开关柜定义:为保护人身和设备安全,将开关柜 独立划分成几个隔室的不同方式独立划分成几个隔室的不同方式 隔室分类:母线室:包括水平母线室与垂直母线室 功能单元室(开关隔室)电缆出线室:包括电缆室 二次设备室 母线室母线室 电缆电缆 出线室出线室 功能单元功能单元室室 二次室二次室 低压开关柜的主要组成部分低压开关柜的主要组成部分 柜体:开关柜的外壳骨架及内部的安装、支撑件柜体:开关柜的外壳骨架及内部的安装、支撑件 母线:一种可与几条电路分别连接的低阻抗导体母线:一种可与几条电路分别连接的低阻抗导体 功能单元:功能单元:完成同一功能的所有电气设备和机械完成同一功能的所有电气设备和机械 部件(包括进线单元和出线单元)部件(包括进线单元和出线单元)柜体 母线 功能单元 电缆出线 开关柜的主要技术参数开关柜的主要技术参数 额定电流额定电流(通常同进线开关大小相同通常同进线开关大小相同)额定电压额定电压/额定绝缘电压额定绝缘电压(400/1000V)(400/1000V)进出线方式进出线方式 额定短时耐受电流额定短时耐受电流(Icw/1s)(Icw/1s)柜体内部功能区域的划分柜体内部功能区域的划分(隔离方式隔离方式)外壳防护等级外壳防护等级 安装地点及方式安装地点及方式 外形尺寸外形尺寸(同用户现场面积有关同用户现场面积有关)颜色及表面处理颜色及表面处理 接地系统接地系统 上进上进 下进下进 侧进侧进 后进后进 进线进线 (插接式母线槽或电缆)方式插接式母线槽或电缆)方式 上进线上进线 下进线下进线 侧进线侧进线 后进线后进线 前接线前接线 后接线后接线 出线方式出线方式(插接式母线或电缆插接式母线或电缆)前出线(顶部或底部)前出线(顶部或底部)可以进行靠墙安装可以进行靠墙安装 后出线(顶部或底部)后出线(顶部或底部)不可以进行靠墙安装不可以进行靠墙安装 母线的分类:母线的分类:主母线主母线(水平母线)水平母线):连接一条或几条配电母线和或进线和出线单元的母线连接一条或几条配电母线和或进线和出线单元的母线 配电母线(垂直母线):配电母线(垂直母线):框架单元内的一条母线,它连接在主母线上,并由它框架单元内的一条母线,它连接在主母线上,并由它向向 出线单元供电出线单元供电 配电配电母线母线 主母线主母线 母线的基本要素:母线的基本要素:母线的额定电流及规格(母线的载流量及横截面)母线的额定短时耐受电流Icw及额定峰值耐受电流Ipk Icw:母线在规定的试验条件下,能安全承载的短时电流的 方均根值(通常为1秒)Ipk:母线在规定的试验条件下,能安全承载的峰值电流 Ipk=2.2 Icw 母线的表面处理 为达到某种要求,而对母线表面进行一定的处理,如镀银、镀锡、镀镍等 功能单元分类功能单元分类 固定式固定式 :主电路的连接只能在开关柜断电的情况下进行接线和断开 可移式(固定分隔式):可移式(固定分隔式):主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接和移出位置 抽出式:抽出式:主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接、试验、分离、移出位置 安装地点及安装方式安装地点及安装方式 安装地点分类:安装地点分类:室内安装室内安装 室外安装室外安装 安装方式分类:安装方式分类:靠墙安装靠墙安装 离墙安装离墙安装 固定方式分类:固定方式分类:螺栓固定螺栓固定 电焊固定电焊固定 颜色及表面处理颜色及表面处理 每种柜型均有自己的标准推荐颜色 也可以按用户的要求确定 表面处理 -喷漆 -环氧树脂静电粉末喷涂 供电系统示意图供电系统示意图 区域变电站 380/220V 10kV 220kV 10.5kV 变配电所 输电网络 输电网络 升压变电站 升压变电站 水电厂 火电厂 中压开闭所接线方式图 环网线路的分支通常采用由负荷开关或电缆插头组成的专用环网配电设备。为避免环式线路故障时影响整个电网和简化继电保护,环式接线一般采用开环运行。环式接线供电可靠性较高,目前在城市配电网中应用越来越广。拉手环式 环网柜主接线 KWKWKWKWKWKWKWKW低压进线变压器2 低压进线变压器1 进线主开关1 进线主开关2 联络开关 负载 负载 电动机回路 配电回路 单线图示意单线图示意 将若干个回路组合装配成低压开关柜 平面布置示意图平面布置示意图 主母线主母线 电容柜电容柜 抽屉功能单抽屉功能单元马达回路元马达回路 抽出式断路抽出式断路 PCC柜柜 MCC柜柜 MCC柜柜 电容柜电容柜 垂直母线垂直母线 MCC柜柜 常用低压成套开关柜 用途 GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.一、一、GGDGGD型交流低压配电柜型交流低压配电柜 型号说明 柜体的防护等级为IP30,用户也可根据环境的要求在IP20IP40之间选择.结构特点 GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高 GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的 GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新 柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运 设计举例 设计院系统蓝图 变配电室设备平面布置图 设计举例 柜体平面布置开孔图 系统图 用途 GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备 型号说明 二、GCK低压抽出式开关柜 开关柜的顶部根据受电需要可装母线桥 结构特点 整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高 柜体上部为母线室,前部为电器室,后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证安全 MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启 受电开关,联络开关及MCC柜的抽屉具有三个位置:接通位置,试验位置,断开位置 用途 GCS型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所.型号说明 三、GCS低压抽出式开关柜 抽屉高度的模数为160mm.抽屉改变仅在高度尺寸上变化,其宽度,深度尺寸不变.相同功能单元的抽屉具有良好的互换性.单元回路额定电流630A及以下 结构特点 框架采用8MF型开口型钢,主构架上安装模数为E=20mm和100mm的9.2mm的安装孔,使得框架组装灵活方便 开关柜的各功能室相互隔离,其隔室分为功能单元室,母线室和电缆室.各室的作用相对独立 水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施 电缆隔室的设计使电缆上,下进出均十分方便 抽屉面板具有分,合,试验,抽出等位置的明显标志.抽屉单元设有机械联锁装置.1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用 用途 MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜,该产品符合国家标准GB7251,VDE660和ZBK36001-89低压抽出式成套开关设备,国际标准IEC439规定MNS型低压开关柜适应各种供电,配电的需要,能广泛用于发电厂,变电站,工矿企业,大楼宾馆,市政建设等各种低压配电系统 三、MNS低压抽出式开关柜 结构件通用性强,组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要 结构特点 框架为组合式结构,基本骨架由C型钢材组装而成.柜架的全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架,加上对应于方案变化的门,隔板,安装支架以及母线功能单元等部件组装成完整的开关柜.开关柜内部尺寸,零部件尺寸,隔室尺寸均按照模数化(E=25mm)变化 每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边).室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故 MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出,上进下出,下进上出,下进下出 设计紧凑:以较小的空间容纳较多的功能单元 结构特点 母线用高强度阻燃型,高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠 各种大小抽屉的机械联锁机构符合标准规定,有连接,试验,分离三个明显的位置,安全可靠 采用标准模块设计:分别可组成保护,操作,转换,控制,调节,测定,指示等标准单元,可以根据要求任意组装 采用高强度阻燃型工程塑料,有效加强了防护安全性能 设计举例 设计院系统蓝图 设计举例 柜体平面布置开孔图 系统图 各种型号开关柜的区别 GCS,GCK,MNS,GGD开关柜区别 GGD是固定柜,GCK,GCS,MNS是抽屉柜.GCK柜和GCS,MNS柜抽屉推进机构不同;GCS柜只能做单面操作柜,柜深800mm,MNS柜可以做双面操作柜,柜深1000mm.各种型号开关柜优缺点 大体而言:抽出式柜较省地方,维护方便,出线回路多,但造价贵;而固定式的相对出线回路少,占地较多.如果客户提供的地点太少,做不了固定式的要改为做抽出式.
