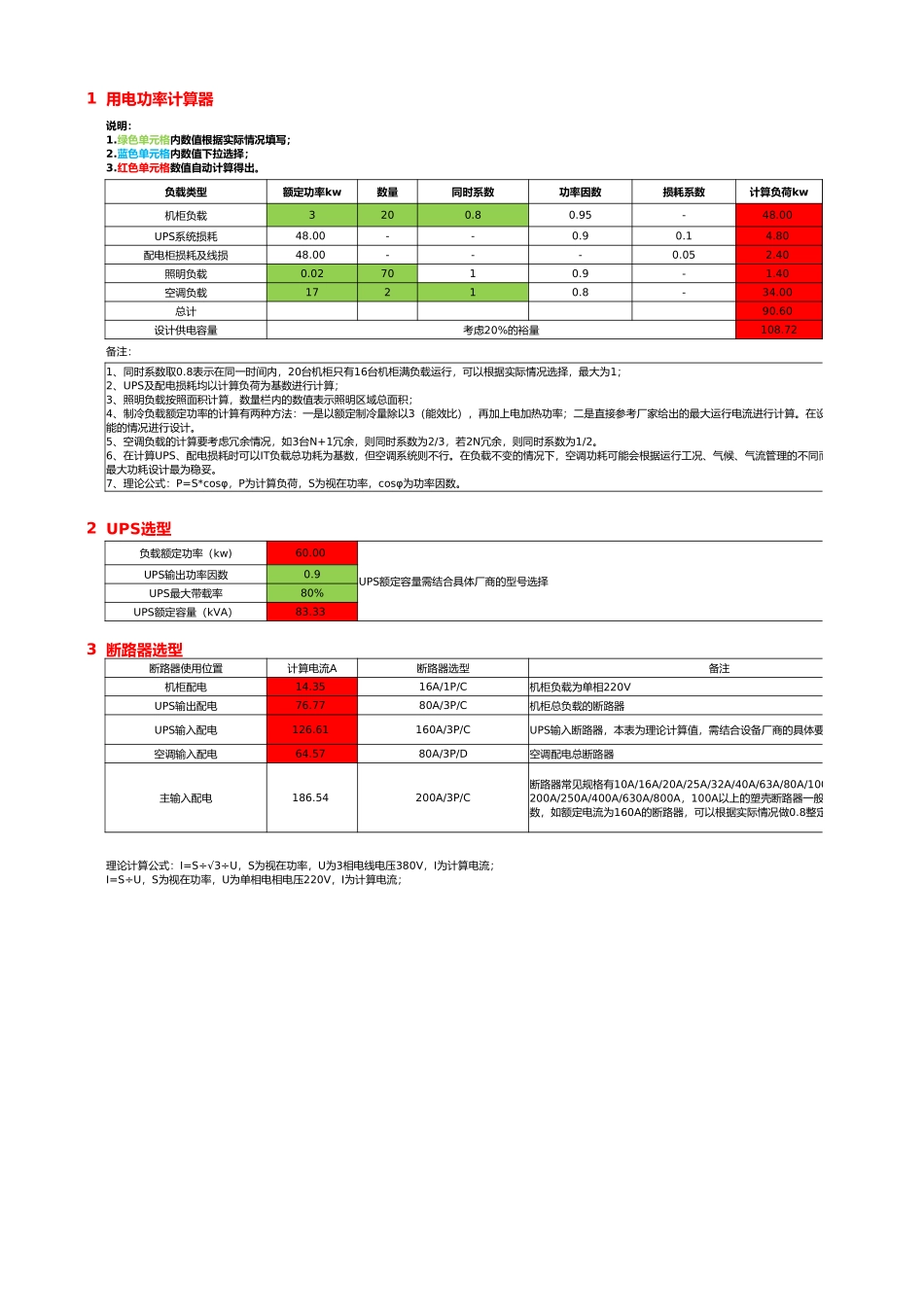

机房配电系统容量计算、UPS选型、断路器选型自动计算表.xlsx

1 用电功率计算器说明：1.绿色单元格内数值根据实际情况填写；2.蓝色单元格内数值下拉选择；3.红色单元格数值自动计算得出。负载类型额定功率kw数量同时系数功率因数损耗系数计算负荷kw视在功率kVA机柜负载3200.80.95-48.0050.53UPS系统损耗48.00-0.90.14.805.33配电柜损耗及线损48.00-0.052.402.40照明负载0.027010.9-1.401.56空调负载17210.8-34.0042.50总计90.60102.32设计供电容量考虑20%的裕量108.72122.78备注：1、同时系数取0.8表示在同一时间内，20台机柜只有16台机柜满负载运行，可以根据实际情况选择，最大为1；2、UPS及配电损耗均以计算负荷为基数进行计算；3、照明负载按照面积计算，数量栏内的数值表示照明区域总面积；4、制冷负载额定功率的计算有两种方法：一是以额定制冷量除以3（能效比），再加上电加热功率；二是直接参考厂家给出的最大运行电流进行计算。在设计时按照最大可能的情况进行设计。5、空调负载的计算要考虑冗余情况，如3台N+1冗余，则同时系数为2/3，若2N冗余，则同时系数为1/2。6、在计算UPS、配电损耗时可以IT负载总功耗为基数，但空调系统则不行。在负载不变的情况下，空调功耗可能会根据运行工况、气候、气流管理的不同而不同，因此按照最大功耗设计最为稳妥。7、理论公式：P=S*cos，P为计算负荷，S为视在功率，cos为功率因数。2 UPS选型负载额定功率（kw)60.00UPS额定容量需结合具体厂商的型号选择UPS输出功率因数0.9UPS最大带载率80%UPS额定容量（kVA）83.333 断路器选型断路器使用位置计算电流A断路器选型备注机柜配电14.3516A/1P/C机柜负载为单相220VUPS输出配电76.7780A/3P/C机柜总负载的断路器UPS输入配电126.61160A/3P/CUPS输入断路器，本表为理论计算值，需结合设备厂商的具体要求确定空调输入配电64.5780A/3P/D空调配电总断路器主输入配电186.54200A/3P/C断路器常见规格有10A/16A/20A/25A/32A/40A/63A/80A/100A/125A/160A/200A/250A/400A/630A/800A，100A以上的塑壳断路器一般都可知设置整定系数，如额定电流为160A的断路器，可以根据实际情况做0.8整定，即为128A理论计算公式：I=S3U，S为视在功率，U为3相电线电压380V，I为计算电流；I=SU，S为视在功率，U为单相电相电压220V，I为计算电流；
