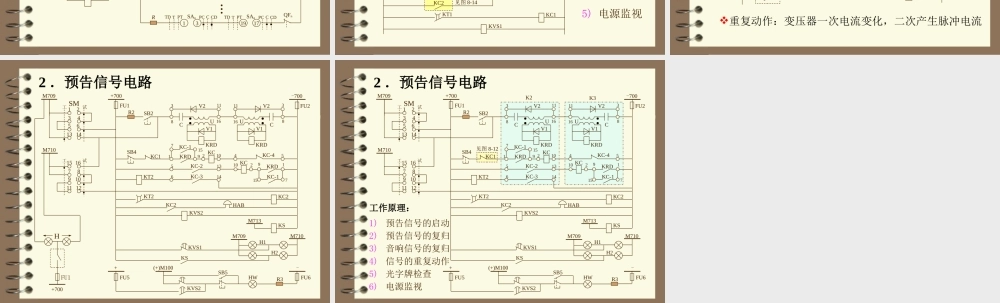

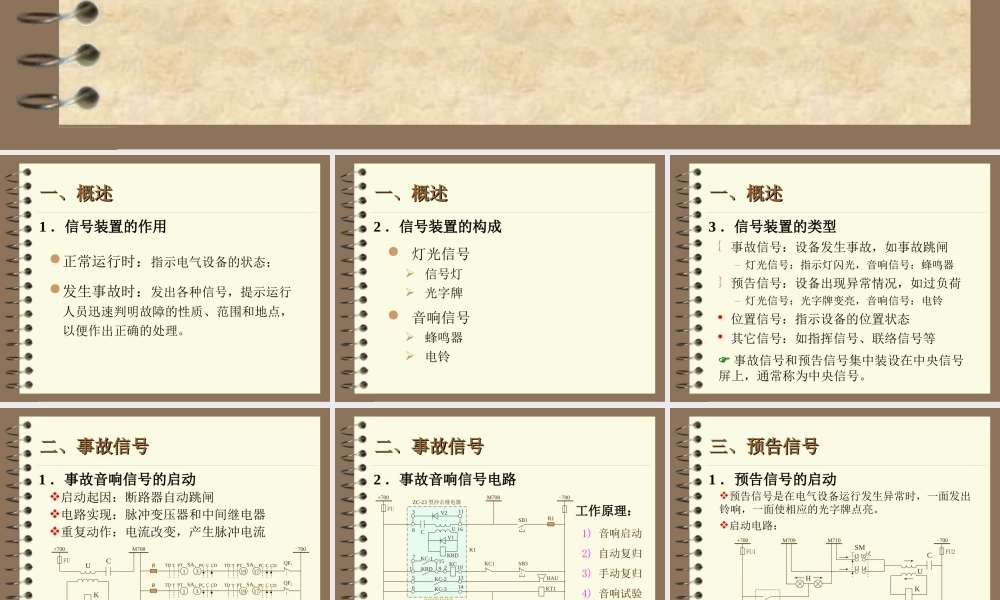

8-4 传统的中央信号系统 1信号装置的作用信号装置的作用 正常运行时：指示电气设备的状态；发生事故时：发出各种信号，提示运行人员迅速判明故障的性质、范围和地点，以便作出正确的处理。一、概述一、概述 2信号装置的构成信号装置的构成 灯光信号 信号灯 光字牌 音响信号 蜂鸣器 电铃 一、概述一、概述 3信号装置的类型信号装置的类型 事故信号：设备发生事故，如事故跳闸 灯光信号：指示灯闪光，音响信号：蜂鸣器 预告信号：设备出现异常情况，如过负荷 灯光信号：光字牌变亮，音响信号：电铃 位置信号：指示设备的位置状态 其它信号：如指挥信号、联络信号等 一、概述一、概述 事故信号和预告信号集中装设在中央信号屏上，通常称为中央信号。1事故音响信号的启动事故音响信号的启动 二、事故信号二、事故信号 M708-700 R 1 3 SA1 19 17 SA1 QF1 PC C CD TD T PT PC C CD TD T PT R 1 3 SA2 19 17 SA2 QF2 PC C CD TD T PT PC C CD TD T PT+700 FU U K C R 1 3 SAn 19 17 SAn QFn PC C CD TD T PT PC C CD TD T PT 启动起因：断路器自动跳闸 电路实现：脉冲变压器和中间继电器 重复动作：电流改变，产生脉冲电流 2事故音响信号电路事故音响信号电路 二、事故信号二、事故信号 ZC-23型冲击继电器 见图8-14 工作原理：工作原理：1)音响启动 2)自动复归 3)手动复归 4)音响试验 5)电源监视 K1 M708-700 R1 SB1+700 FU U KRD C KC1 KC-1 KRD HAU KC-3 V2 V1 KC 1 2 3 11 8 16 9 10 5 13 6 14 SB3 KT1 KC2 KC1 KT1 KVS1 KC-2 7 15 1预告信号的启动预告信号的启动 三、预告信号三、预告信号+700 FU1 U K C-700 FU2 M709 M710 H SM 工 试 15 16 13 14 预告信号是在电气设备运行发生异常时，一面发出铃响，一面使相应的光字牌点亮。启动电路：重复动作：变压器一次电流变化，二次产生脉冲电流 2预告信号电路预告信号电路 V2 M709-700 R2 SB2+700 FU1 U KRD C KC1 KC-1 KRD HAB KC-3 V2 V1 KC 1 2 3 11 8 16 9 10 5 13 6 14 SB4 KT2 KC2 KC2 KT2 KVS2 KC-2 7 15 U KRD C KC-1 KRD V1 KC 1 10 11 3 16 8 7 2 4 5 KC-4 9 15 FU2 M710 SM 工 试 15 16 7 8 9 10 11 12 工 试 1 2 3 4 5 6 13 14 M709 H1 M710 KVS1+FU5 KVS2(+)M100-FU6 SB5 HW R3 M713 H2 KS KS+700 FU1 H 2预告信号电路预告信号电路 K2 K3 见图8-12 工作原理：工作原理：1)预告信号的启动 2)预告信号的复归 3)音响信号的复归 4)信号的重复动作 5)光字牌检查 6)电源监视 V2 M709-700 R2 SB2+700 FU1 U KRD C KC1 KC-1 KRD HAB KC-3 V2 V1 KC 1 2 3 11 8 16 9 10 5 13 6 14 SB4 KT2 KC2 KC2 KT2 KVS2 KC-2 7 15 U KRD C KC-1 KRD V1 KC 1 10 11 3 16 8 7 2 4 5 KC-4 9 15 FU2 M710 SM 工 试 15 16 7 8 9 10 11 12 工 试 1 2 3 4 5 6 13 14 M709 H1 M710 KVS1+FU5 KVS2(+)M100-FU6 SB5 HW R3 M713 H2 KS KS
