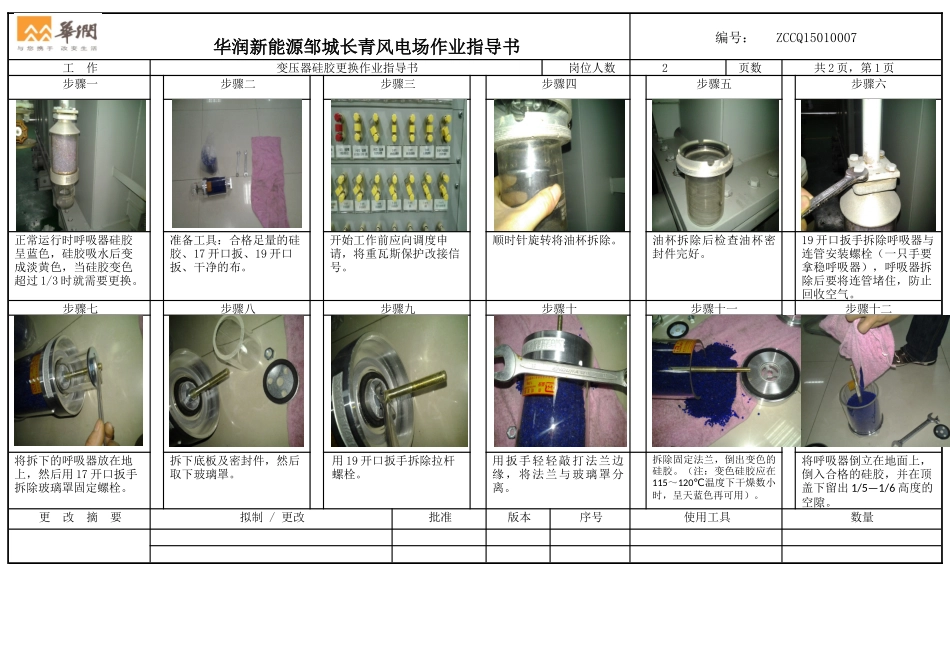

变压器呼吸器硅胶更换作业指导书（SOP）.docx

华润新能源邹城长青风电场作业指导书 编号： ZCCQ15010007 工 作 变压器硅胶更换作业指导书 岗位人数 2 页数 共2页，第1页 步骤一 步骤二 步骤三 步骤四 步骤五 步骤六 正常运行时呼吸器硅胶呈蓝色，硅胶吸水后变成淡黄色，当硅胶变色超过1/3时就需要更换。 准备工具：合格足量的硅胶、17开口扳、19开口扳、干净的布。 开始工作前应向调度申请，将重瓦斯保护改接信号。 顺时针旋转将油杯拆除。 油杯拆除后检查油杯密封件完好。 19开口扳手拆除呼吸器与连管安装螺栓（一只手要拿稳呼吸器），呼吸器拆除后要将连管堵住，防止回收空气。 步骤七 步骤八 步骤九 步骤十 步骤十一 步骤十二 将拆下的呼吸器放在地上，然后用17开口扳手拆除玻璃罩固定螺栓。 拆下底板及密封件，然后取下玻璃罩。 用19开口扳手拆除拉杆螺栓。 用扳手轻轻敲打法兰边缘，将法兰与玻璃罩分离。 拆除固定法兰，倒出变色的硅胶。（注：变色硅胶应在115～120℃温度下干燥数小时，呈天蓝色再可用）。 将呼吸器倒立在地面上，倒入合格的硅胶，并在顶盖下留出1/5—1/6高度的空隙。 更 改 摘 要 拟制 / 更改 批准 版本 序号 使用工具 数量 华润新能源邹城长青风电场作业指导书 编号： ZCCQ15010007 工 作 接地电阻测试仪作业指导书 岗位人数 2 页数 共2页，第2页 步骤十三 步骤十四 步骤十五 步骤十六 步骤十七 步骤十八 检查呼吸器密封件是否完好密封。 将固定法兰密封件清理干净。 固定法兰安装到护罩上（密封件要在中间），紧固螺栓（感觉收力即可）。 将玻璃杯安装好（注意密封件） 将玻璃罩底板穿入拉杆，紧固螺栓（感觉收力即可） 将连管口擦拭干净，将呼吸器安装在连管上。 步骤十九 步骤二十 步骤二十一 步骤二十二 步骤二十三 步骤二十四 油封罩内注入合格的变压器油至正常油位线，顺时针将油杯装牢（注意不要安装过紧）。 更换完毕后注意观察一段时间后再向调度申请恢复重瓦斯保护投跳闸。 更 改 摘 要 拟制 / 更改 批准 版本 序号 使用工具 数量
