发电厂安全钥匙技术规范.doc

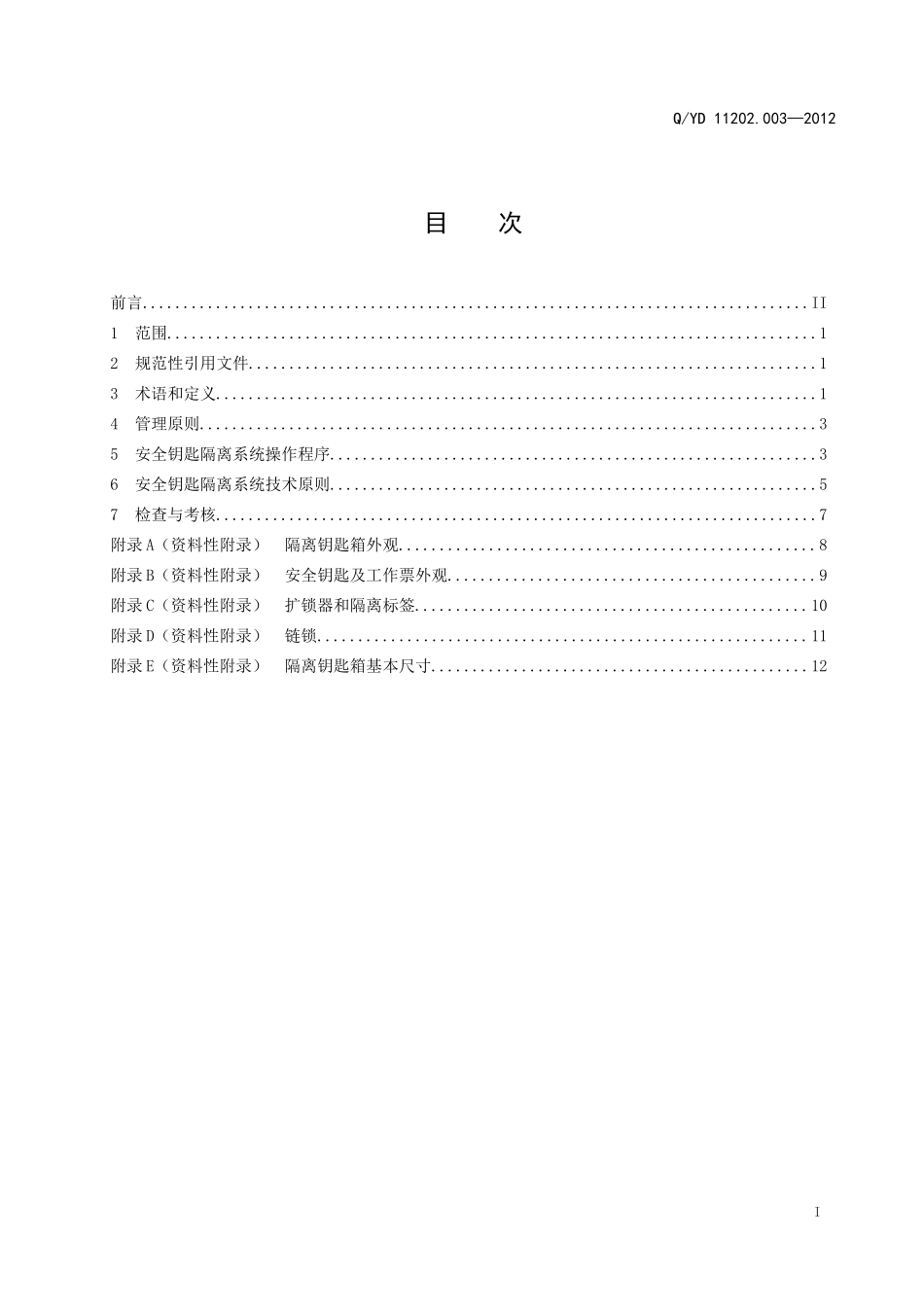

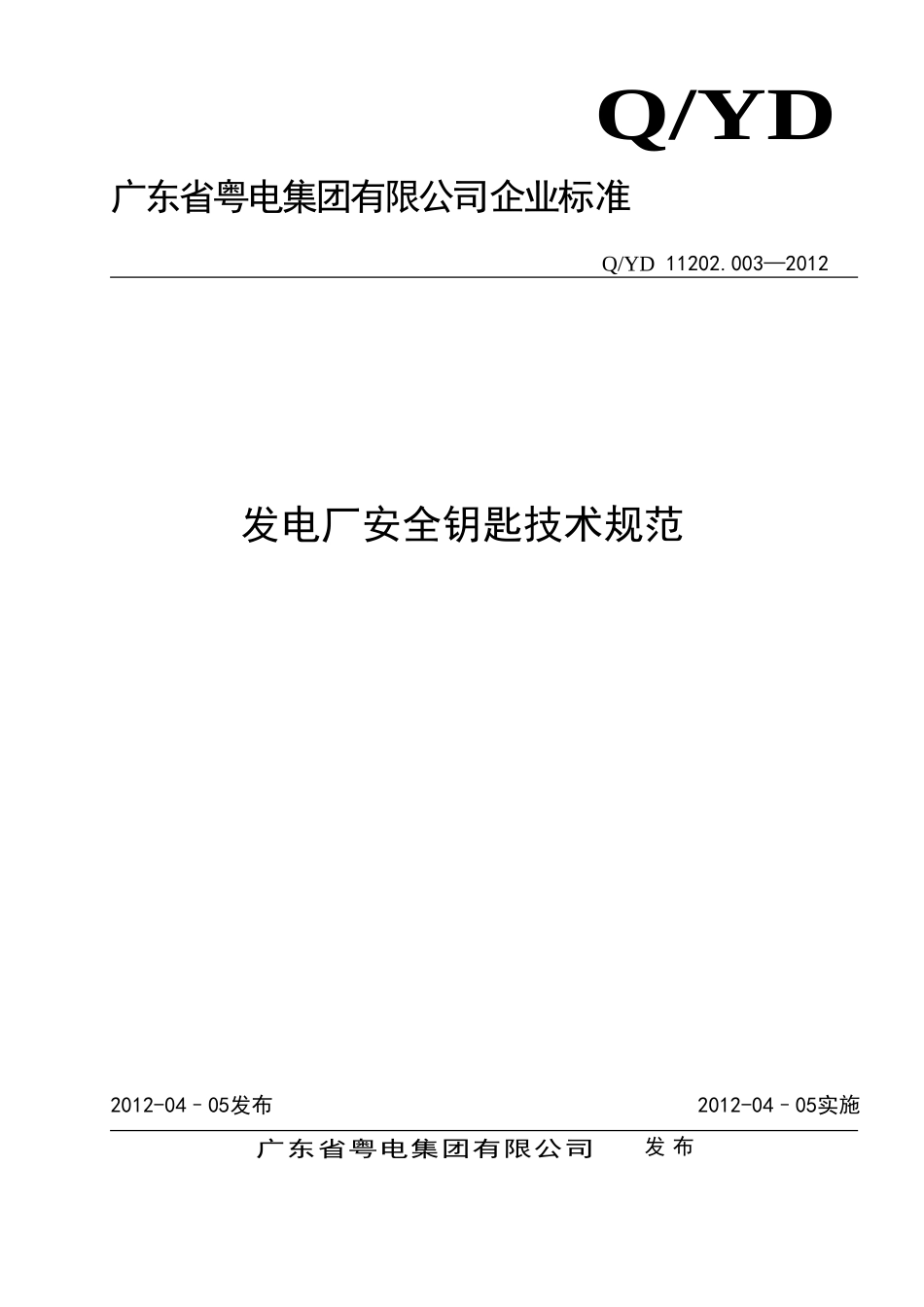

Q/YD 广东省粤电集团有限公司企业标准 Q/YD 11202.003—2012 发电厂安全钥匙技术规范 2012-04–05发布 2012-04–05实施 广东省粤电集团有限公司发布 Q/YD 11202.003—2012 目次 前言 II 1　范围 1 2　规范性引用文件 1 3　术语和定义 1 4　管理原则 3 5　安全钥匙隔离系统操作程序 3 6　安全钥匙隔离系统技术原则 5 7　检查与考核 7 附录A（资料性附录）　隔离钥匙箱外观 8 附录B（资料性附录）　安全钥匙及工作票外观 9 附录C（资料性附录）　扩锁器和隔离标签 10 附录D（资料性附录）　链锁 11 附录E（资料性附录）　隔离钥匙箱基本尺寸 12 前言 为加强广东省粤电集团有限公司（以下简称集团公司）电力安全生产管理，规范和指导发电厂在生产过程中进行设备检修、维护、试验等工作时使用安全钥匙隔离系统的范围、内容、方法、程序、技术要求以及职责和检查考核，有效保障作业期间工作人员的人身安全和设备安全，防止人身事故和设备事故的发生，根据《中华人民共和国安全生产法》等国家、电力行业有关安全生产的法律、法规、规定，特制定本标准。生产和建设单位各自的职责、权限、程序和办法可另行制订，但不得低于本标准要求。 本标准由集团公司标准化委员会提出，并由生技安监部归口，组织起草、修订和解释。 本标准主要起草人：吴渭林 镇竞新 米朝清 谭晶 叶国华 伍宇鹏 黄海标 凌顺建 金科 卫志道 彭远崇。 本标准审核人：姚纪恒 李承军 唐永光。 本标准审定人：洪荣坤。 本标准批准人：李灼贤。 本标准代替《发电厂安全钥匙技术规范》（Q/YD-116.001-2006）。 12 发电厂安全钥匙技术规范 1　 范围 本标准规定了发电厂在电力生产过程中进行设备检修、维护、试验等工作需要进行设备隔离时使用安全钥匙隔离系统的内容、方法、程序、技术要求以及职责、范围和检查考核。 本标准适用于广东省粤电集团有限公司全资、控股和管理的发电厂（公司）、检修公司、建设项目公司等。 2　 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 中华人民共和国安全生产法 电业安全工作规程 热力和机械部分 电力安全工作规程 发电厂和变电站电气部分 电力安全工作规程 高压试验室部分 发电企业设备检修导则 3　 术语和定义 下列术语和定义适用于本文件。 3.1　 设备隔离 指设备从运行系统中隔断分离。 3.2　 隔离锁 指将隔离设备锁定在某一固定状态的专用挂锁。隔离锁一把锁只对应一把钥匙。隔离锁可按自然序号统一编号，可用钢字码打在隔离锁和对应的钥匙上，锁色规定为红色。 3.3　 隔离钥匙 指能够打开隔离锁的专用钥匙。一把隔离钥匙只对应一把隔离锁。设备上锁后，隔离钥匙存放在隔离钥匙箱内。当钥匙箱级联或交叉锁定时，隔离钥匙中还包括其他隔离钥匙箱上的隔离挂锁的钥匙。 3.4　 隔离钥匙箱 指存放隔离钥匙的专用箱(参见附录A)。隔离钥匙箱按统一规格制作和编号（参见附录C），安装在工作票室内。隔离钥匙箱内存放相关工作票上所有隔离点的隔离钥匙和钥匙箱级联或交叉锁定时对应的钥匙。隔离钥匙箱外至少有两把挂锁，一把是由工作负责人收执保管钥匙的安全锁，一把是工作许可人收执保管钥匙的控制锁，只有双方同时在工作票室时，隔离钥匙箱才能被打开。 3.5　 安全锁 指锁定隔离钥匙箱小门的专用挂锁，一把安全锁对应一把钥匙，仅使用在工作票室内的隔离钥匙箱上。安全锁可按自然序号统一编号，可用钢字码打在锁体和对应的钥匙上，锁色规定为黄色。 3.6　 安全钥匙 指能够打开安全锁的专用钥匙，一把安全钥匙仅对应一把安全锁。使用安全锁锁住隔离钥匙箱后，其安全钥匙随工作票一起由工作负责人收执保管，安全钥匙可放入透明小塑料袋内用钉书机钉在工作票左上角(参见附录B)。 3.7　 控制锁 指隔离钥匙箱上锁后，由工作许可人在隔离钥匙箱上加挂的一把专用挂锁。控制锁是通用锁，对隔离钥匙箱的开启起监督控制作用。锁色规定为白色。 3.8　 控制钥匙 指能够打开控制锁的专用钥匙。控制钥匙是通用钥匙，一把控制钥匙可以打开工作票室内的全部控制锁，由工作许可人负责保管。 3.9　 扩锁器 指扩充锁孔的连片(参见附录C)。当锁孔不能满足挂锁需求时，可将一个锁眼扩充为多个锁眼。 3.10　 锁链 指金属或塑料类链条(参见附录D)。用于缠绕或束缚隔离设备的操作阀门、把手、开关、柜门等，使其不能操作。设备上使用的锁链表示该设备状态锁定，禁止操作。 3.11　 隔离标签 指记录隔离点简要资料的辅助纸制卡片，颜色规定为白底红边(参见附录C)。隔离标签上有预先打制的锁孔和要求标注的栏目，其内容可包括： a) 工作票编号或隔离证号； b) 设备名称(号)； c) 隔离钥匙箱号； d) 安全措施执行人姓名等。 3.12　 安全钥匙隔离系统 指使用隔离钥匙箱、隔离锁、安全锁、控制锁、隔离钥匙、安全钥匙、控制钥匙、锁链等专用装置，按规定程序实施设备强制隔离的系统。 4　 管理原则 4.1　 集团公司所属发电厂应建立工作票室，由运行部门负责管理。工作票室内设置执行本标准所需的隔离钥匙箱，配置隔离锁、安全锁、控制锁、隔离钥匙、安全钥匙、控制钥匙、扩锁器、锁链、隔离标签、安全网、围栏、标示牌、封条、彩笔、安全工器具等，存放与生产现场相一致的纸质系统图册。 4.2　 发电厂运行和检修人员共同对设备隔离所采取的安全技术措施的正确性和完整性负责。 4.3　 发电厂运行值班人员和参与电力设备检修（包括检查、维护、试验、外包外委工程等，下同）工作的所有工作人员，涉及电力生产设备隔离工作时，均应严格执行本标准。 4.4　 电力工程建设过程中，以下情况应执行本标准： a) 发电厂厂用电受电后，受委托管理的电气和热力机械设备； b) 设备调试、试运或公用系统涉及安全隔离的； c) 施工中涉及生产运行设备和公用系统的关联工作。 5　 安全钥匙隔离系统操作程序 5.1　 安全措施执行 5.1.1　 运行值班人员根据检修工作任务和内容，制订、审查、补充工作票所列安全措施正确、完善，能满足检修作业的安全要求。 5.1.2　 检修、运行双方确认安全措施正确完备后，运行操作人员根据安全措施内容填用标准操作票，按照规定程序完成隔离措施。 5.1.3　 每一项隔离措施完成后，其状态应按要求立即锁定，并附上隔离标签。在工作票上注明该隔离设备隔离锁的编号，或在隔离钥匙上注明设备名称或隔离地点。 5.1.4　 操作前已处于停止运行的设备，如已断开的开关，已拉开的刀闸，已开启或关闭的阀门等，同样需要根据检修设备安全隔离要求，加挂隔离锁，标注隔离标签。 5.1.5　 对不能直接使用隔离锁锁定状态的隔离设备，应使用锁链束缚其操作把手，使其不能进行操作，用隔离锁锁住链条后，在工作票上注明该隔离锁的编号。 5.1.6　 对不能直接使用隔离锁锁定状态，又无法使用锁链的隔离设备，操作人员在完成隔离措施后必须悬挂警告标志牌及隔离标签，或使用带警告提示（如“禁止合闸，有人工作！”、“禁止操作”等）的红色粘胶带封住该设备的操作部位并标注隔离标签，在工作票上作详细注明。 5.1.7　 安全措施执行完毕，应将隔离钥匙放入隔离钥匙箱内。 5.1.8　 工作许可人应在发电厂的电气一次系统图和风、油、水、汽、气等热力系统图以及与检修安全隔离有关的标准系统图、示意图（图纸大小规格为A4或A3）上用彩色笔注明设备状态及设备隔离点，检修工作范围应用彩色线条在系统图上标注，形成隔离系统图作为工作票的附件同时交给工作负责人。 5.1.9　 隔离系统图的标色规定： a) 隔离后，其开关、刀闸、阀门等隔离设备与运行设备系统是隔断分开的，状态颜色规定为红色。如切断电源开关，拉开电源刀闸，关闭系统隔绝门等； b) 隔离后，其开关、刀闸、阀门等设备与检修状态保持一致的，状态颜色规定为绿色。如合上接地开关（刀闸），挂上临时接地线，打开疏水门、打开空气门、打开通风门等； c) 现场使用安全网或安全围栏所围起的检修工作范围，系统图上规定用红色画出。 5.1.10　 每一把安全锁对应一把安全钥匙，每一把安全钥匙对应一张工作票。 5.1.11　 如果有两张及以上工作票需要对同一组设备实行安全隔离措施，则可在交叉隔离点的隔离钥匙箱外加挂安全锁实现隔离点的成组控制，或在隔离钥匙箱外加挂安全锁，使安全措施互相关联。 5.1.12　 隔离锁在锁定状态，不允许运行或检修任何一方擅自解开锁链对设备进行操作，改变设备的安全隔离措施。只有在该设备上的所有隔离锁，按正常程序全部打开后，才允许对该设备进行操作。 5.2　 工作许可 5.2.1　 安全措施执行完毕，在开始工作以前，工作许可人会同工作负责人各持一份工作票到现场，由工作许可人向工作负责人逐项详细交代安全措施执行情况、设备隔离情况和安全注意事项。工作负责人对照工作票所列安全措施逐项检查无误后，双方在工作票上签名并记上许可工作时间。 5.2.2　 工作许可人检查安全隔离措施与工作票一致并核对隔离钥匙编号等正确无误后，将隔离钥匙放入隔离钥匙箱内，在工作票上用正楷字体填写隔离钥匙箱编号。隔离钥匙箱上锁后，其带有标签的安全钥匙交给工作负责人收执，安全钥匙可放入透明小塑料袋内用钉书机钉在工作票左上角一起交给工作负责人(参见附录B) 保管。 5.2.3　 另一张工作票由工作许可人存放在工作票室内备查。 5.2.4　 工作负责人收到工作票后，应核对工作票上填写的安全锁编号与隔离钥匙箱编号一致。 5.2.5　 工作票许可手续完毕，工作许可人在隔离钥匙箱上加挂控制锁。控制钥匙由工作许可人负责保管，开启隔离钥匙箱时需经当班工作许可人同意。设备抢修或机组大小修时，为减少控制锁数量，可采取其他有效的监督手段，如锁定工作票室大门等。 5.2.6　 工作负责人应将工作票及安全钥匙带至工作现场，并妥善保管。 5.3　 安全措施变更 5.3.1　 工作进行中，不允许变更安全隔离措施，不允许扩大工作范围，不允许增加工作任务和工作内容。如检修工作确需增加工作任务和工作内容，扩大检修工作范围，需变更安全隔离措施，则应填用新的工作票，并重新布置安全隔离措施，重新履行工作许可手续。 5.3.2　 对需经试运，检验其检修质量方可移交的工作，或工作中间需要启动检修设备时，如不影响其他工作班组的安全措施范围的变动，工作负责人在试运前应将全体工作人员撤至安全地点，然后将所持工作票和安全钥匙一起交工作许可人，办理工作票押票手续。 5.3.3　 经工作许可人检查符合试运条件后，应将试运设备检修工作票的有关安全隔离措施撤除，检查有关工作人员确已撤出检修现场，并设置明显的警告标志，防止其他人员误进试运区域，方可执行系统恢复或送电操作等试运工作。 5.3.4　 如检修设备试运中发现问题需作重新检修处理，应使用原来的工作票按其安全要求重新布置安全措施，全部安全隔离措施执行后，双方重新办理工作许可手续，工作负责人持有原工作票和安全钥匙，方可带领工作班人员重新进入检修现场进行工作。 5.3.5　 如试运后工作需要改变原工作票所列安全措施范围时，应重新办理新的工作票。 5.3.6　 检修结束后，设备运行又出现故障需停运处理，应重新办理工作票，严禁无票作业。 5.4　 工作结束和终结 5.4.1　 工作票结束之前，工作负责人应负责清理工作现场，确认所有工作人员都撤离工作现场，在工作票的工作结束一栏签名，然后将工作票和安全钥匙及其附件一起交回当班工作
