典型 kW 系统 设计 施工

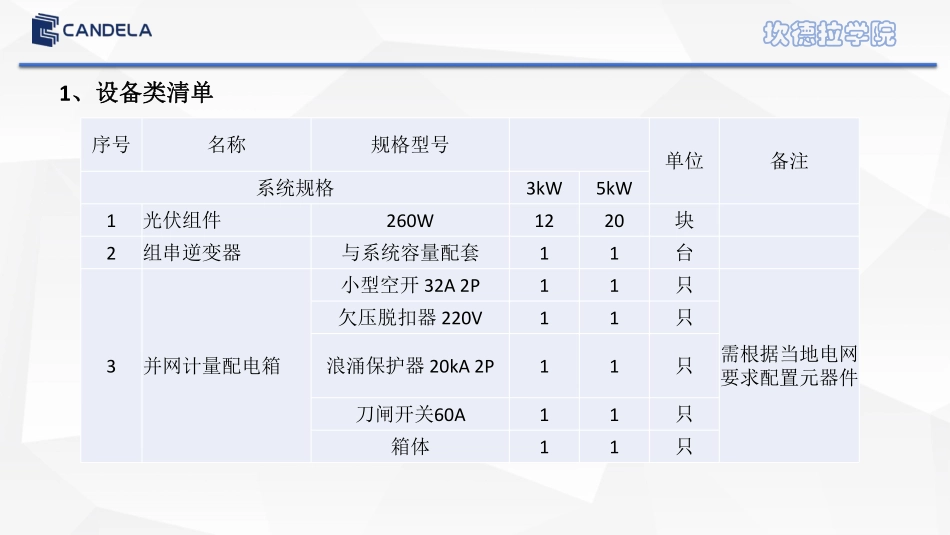

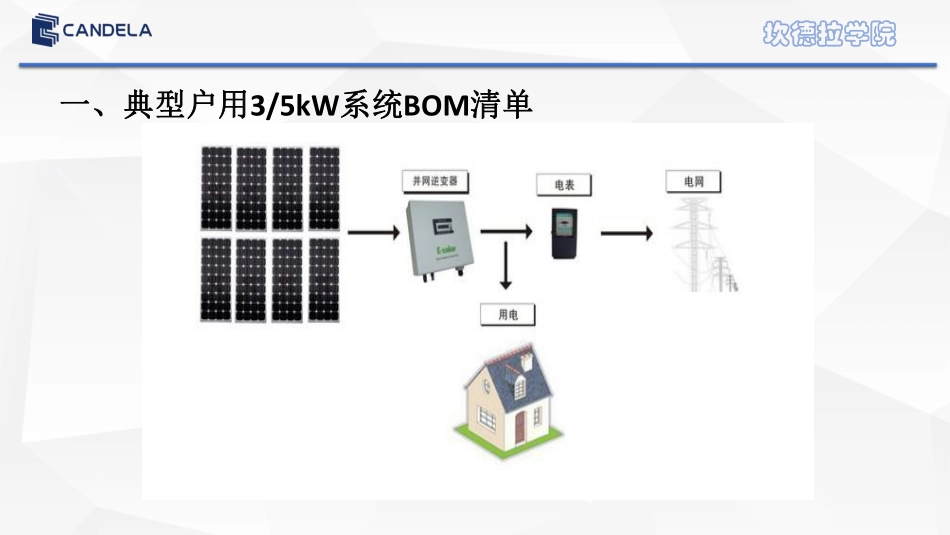

典型户用3/5kW系统设计与施工讲师:马召宁坎德拉学院坎德拉学院一、典型户用一、典型户用3/5kW系统系统BOM清单清单坎德拉学院坎德拉学院序号名称规格型号单位备注系统规格3kW5kW1光伏组件260W1220块2组串逆变器与系统容量配套11台3并网计量配电箱小型空开 32A 2P11只需根据当地电网要求配置元器件欠压脱扣器 220V 11只浪涌保护器 20kA 2P11只刀闸开关60A11只箱体11只1、设备类清单、设备类清单坎德拉学院坎德拉学院序号名称规格型号单位备注系统规格3kW5kW1支架与屋面形式配套11套2光伏专用电缆PV1-F 1*4mm24080米标配长度,可根据现场情况调整3交流电缆ZR-YJVR 3*4mm220204接地电缆BVR 1*4mm21010米5接地电缆BVR 1*16mm24040米6组串插头MC448对标配数量2、材料类清单、材料类清单坎德拉学院坎德拉学院序号名称规格型号单位备注系统规格3kW5kW1线缆槽50mm*25mm,铝合金线槽2020米标配长度,可根据现场情况调整2PVC管25/304040米3接地扁钢镀锌,40*4,6m44根4接地极镀锌,L50*50*5,2.5m22根5其他辅材膨胀螺栓、扎带、管槽固定金具、铜鼻子等11批按需消耗3、辅材类清单、辅材类清单坎德拉学院坎德拉学院序号名称规格型号单位1数据采集器Ethernet/WiFi/GPRS/Zigbee1台2RS485通信电缆DJYP2VP2-22 2*1.020米3户外防护箱含电源开关1台4、选配监控清单、选配监控清单坎德拉学院坎德拉学院二、典型结构设计及常用安装方式二、典型结构设计及常用安装方式1、平屋顶、平屋顶坎德拉学院坎德拉学院基础模具完成,模具施工放线。预埋螺栓,浇筑混凝土,混凝土基础养护。坎德拉学院坎德拉学院2、坡屋顶、坡屋顶坎德拉学院坎德拉学院 现浇混凝土+陶瓷瓦拿掉瓦片,去掉水泥层,打入8cm膨胀螺丝。打结构胶和发泡剂,达到紧固和密封防水的效果。安装转接件和横梁,重新盖上瓦片。现浇混凝土+水泥瓦拿掉瓦片,将膨胀螺丝打入,水泥质量差,无法完全固定。改用自攻螺钉的方案,将转接件与水泥屋面固定牢固。转接件和主梁固定后,打上硅酸铜耐候胶,起到防水的效果。坎德拉学院坎德拉学院 现浇混凝土+油毛毡 屋顶属于油毛毡加现浇混凝土屋顶,局部地方厚度6cm,直接打膨胀螺栓会导致墙体打穿。解决方案:主梁沿着建筑结构梁放置,用膨胀螺栓和屋面固定,膨胀螺丝打入10cm,然后次梁横放置在主梁上,和组件用压块连接。采用911聚氨酯防水涂料+SBS改性沥青防水卷材,采用热熔法施工,把卷材热熔搭接,熔合为一体,形成防水层,达到防水效果。坎德拉学院坎德拉学院三、三、3/5kW系统接线及并网计量配电箱的配置方案系统接线及并网计量配电箱的配置方案1、一次接线图、一次接线图坎德拉学院坎德拉学院坎德拉学院坎德拉学院 目前家庭分布式光伏发电基本以自发自用余电上网的方式为主,其电能计量要求设置两套电能计量装置,实现光伏发电发电量、上网电量和下网电量分别计量,其接线方式如下图所示。其中,电能2需支持正反向计量功能、分时计量功能和整点电量冻结功能,具备电流、电压、功率、功率因数测量及显示功能。分布式光伏发电发电量E1可由电能表1计量得到;用户下网电量E2和上网电量E3可由电能表2计量得到;用户自发自用电量E4可通过计算E4=E1-E3得到。2、计量方案、计量方案坎德拉学院坎德拉学院坎德拉学院坎德拉学院坎德拉学院坎德拉学院3、并网计量箱典型配置并网计量箱典型配置需要为每套系统配置一台并网计量箱,主要功能如下:1.计量计量工位工位:为系统并网所需计量表计提供2个标准安装位置,对家庭分布式系统所发电量和用户上下网电量进行计量;2.合合分闸功能分闸功能:电网电源与光伏系统电源之间合闸或断开作用,并可根据并网要求选配欠电压脱扣器以满足电网公司的并网方案;3.浪浪涌保护涌保护:在配电箱的交流输出端口安装浪涌保护器,防止雷电及过电压对分布式光伏系统和家用电器设备负载造成损害;4.接地接地保护保护:对交流配电箱提供有效接地位置,提高系统的可靠性和安全性;5.扩展扩展功能功能:配置标准35mm导轨,用户可以根据自身需求扩展其他电气元件。坎德拉学院坎德拉学院对并网断路器要求:1.分布式电源并网点应安装易操作、具有明显开断指示明显开断指示、具备开断故障电流能力的断路器。断路器可选用微型、塑壳式或万能断路器,根据短路电流水平选择设备开断能力,并应留有一定裕度,应具备电源端与负荷端反接反接能力能力。其中,变流器类型分布式电源并网点应安装低压并网专用开关,专用开关应具备失压跳闸失压跳闸及低电压闭锁低电压闭锁合闸合闸功能,失压跳闸定值宜整定为20%UN、10 秒,检有压定值宜整定为大于85%UN。2.分布式电源以380/220V 电压等级接入公共电网时,并网点和公共连接点的断路器应具备短路速断短路速断、延时保护延时保护功能和分励脱扣分励脱扣、失压跳闸失压跳闸及低压闭锁合闸低压闭锁合闸等功能,同时应配置剩余电流保护。坎德拉学院坎德拉学院并网计量箱小型空开 32A 2P1只欠压脱扣器 220V 2P1只浪涌保护器 20kA 2P1只刀闸开关60A 2P1只箱体1只方案方案1坎德拉学院坎德拉学院方案方案2序号元器件型号规格数量 单位1微型断路器 32A 2P1只2熔断器及底座 32A 2P1组3自动重合闸过欠压保护器 220/230V 2P1只4浪涌保护器 2P 20kA1组5箱体1台坎德拉学院坎德拉学院方案方案3序号元器件型号规格数量 单位1微型断路器 32A 2P1只2光伏并网专用开关220/230V 2P1只3浪涌保护器 2P 20kA1组4箱体1台坎德拉学院坎德拉学院四、防雷接地设计四、防雷接地设计1、沿交流电源线2、沿直流电源线3、沿监控系统的信号采集、传输电缆雷电过电压雷电过电压侵入光侵入光伏系统途径伏系统途径坎德拉学院坎德拉学院光伏发电系统防雷保护方案设计原则:光伏发电系统防雷保护方案设计原则:疏堵结合疏堵结合 综合治理综合治理 以疏为主以疏为主光伏系统防雷保护的基本方法:光伏系统防雷保护的基本方法:接闪与接地;接闪与接地;等电位连接与接地;等电位连接与接地;信号电缆的屏蔽与接地;信号电缆的屏蔽与接地;仪表设备的屏蔽与接地;仪表设备的屏蔽与接地;合理布线;合理布线;设置浪涌保护器。设置浪涌保护器。坎德拉学院坎德拉学院接闪:接闪:现场所有可能遭受直击雷的部位应安装接闪器(避雷针、避雷带或避雷网)、引下线,并接入接地装置,将雷电流引入地下泄放。加强焊接避雷带坎德拉学院坎德拉学院坎德拉学院坎德拉学院坎德拉学院坎德拉学院合理布线:合理布线:电源线与信号线、高频线与低频线、已保护线路与未保护线路必须分开敷设,无法分开敷设时,尽量采用交叉布线的方式。室内信号传输线路与电力线路平行靠近敷设时,其间距应符合要求。条件不许可时,应采用屏蔽电缆,电缆屏蔽层应接地。现场正确的线缆布放坎德拉学院坎德拉学院接地:接地:采用共用接地系统的建筑物,应将逆变器、并网箱的金属外壳、信号设备工作地、防静电接地、金属屏蔽电缆外层、保护地及浪涌保护器接地端子等以最短的距离分别就近接到等电位接地排上。其接地电阻应小于4。接地电阻值难以达到要求时,可采取深井法、换土、添加降阻剂、外引等方式加以改善,但外引长度不应超过30m。铜包钢接地极施工深井法施工坎德拉学院坎德拉学院
