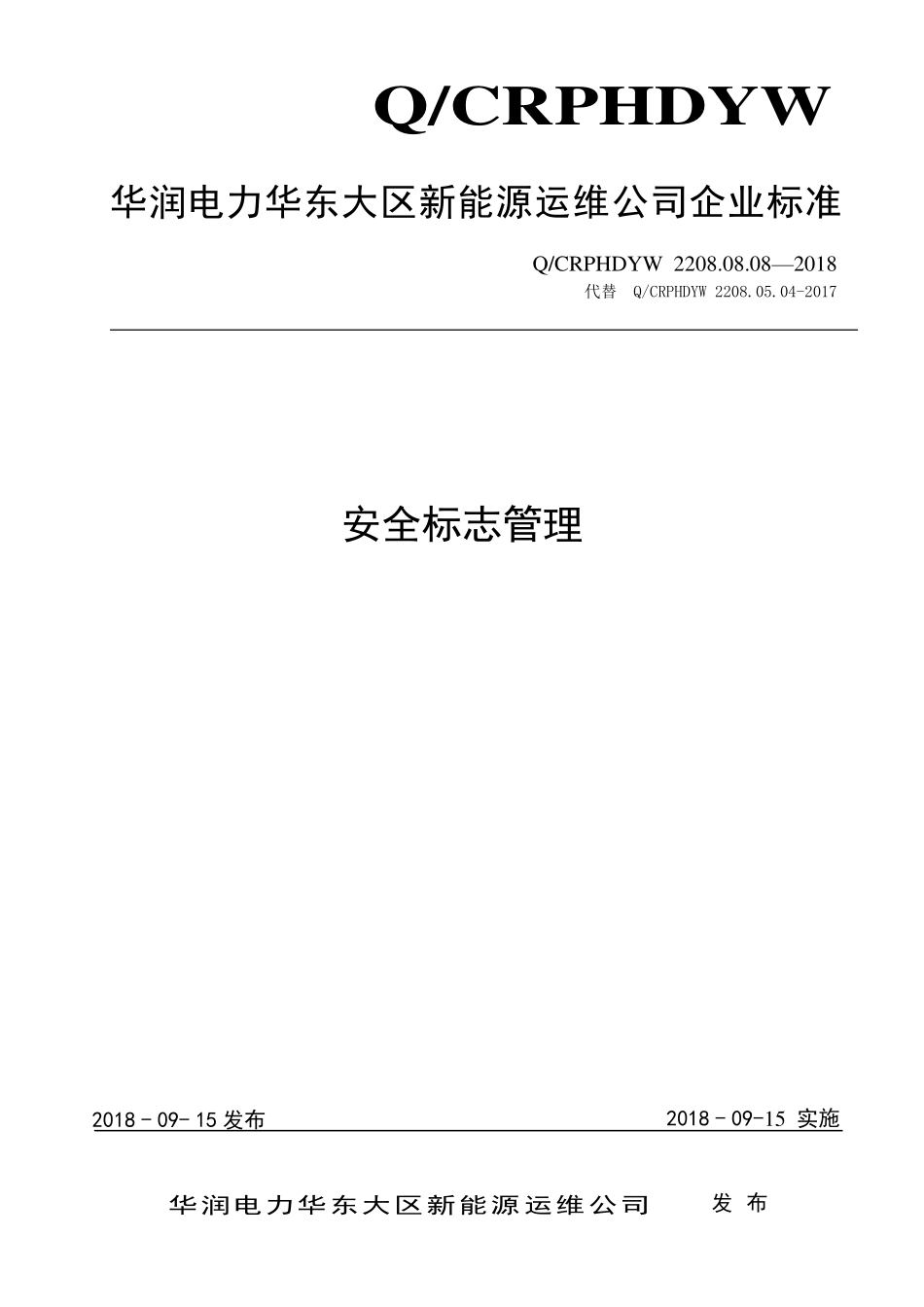

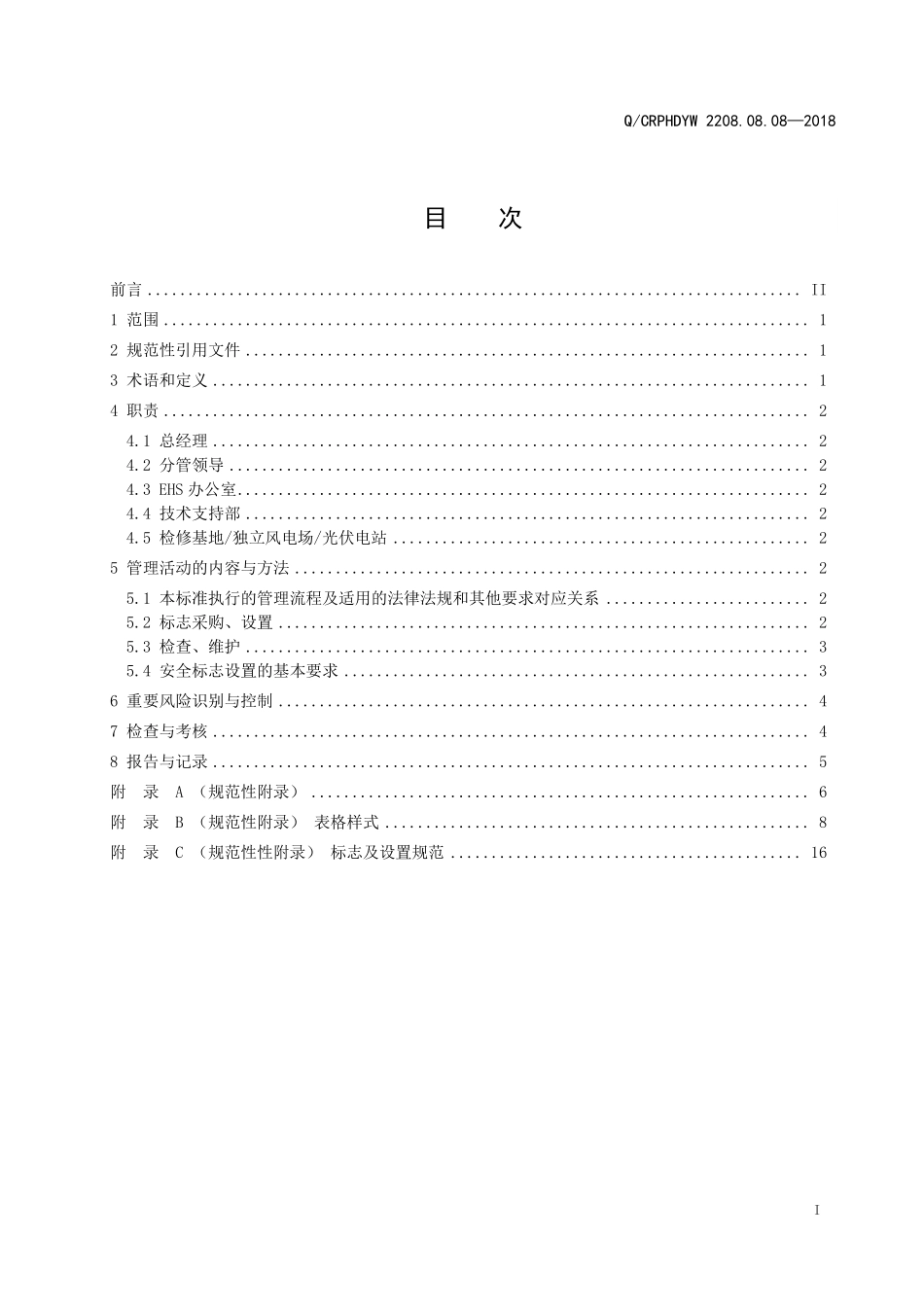

Q/CRPHDYW 华润电力华东大区新能源运维公司企业标准 Q/CRPHDYW 2208.08.082018 代替 Q/CRPHDYW 2208.05.04-2017 安全标志管理 2018-09-15 发布 2018-09-15 实施 华润电力华东大区新能源运维公司 发 布 Q/CRPHDYW 2208.08.082018 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 职责.2 4.1 总经理.2 4.2 分管领导.2 4.3 EHS 办公室.2 4.4 技术支持部.2 4.5 检修基地/独立风电场/光伏电站.2 5 管理活动的内容与方法.2 5.1 本标准执行的管理流程及适用的法律法规和其他要求对应关系.2 5.2 标志采购、设置.2 5.3 检查、维护.3 5.4 安全标志设置的基本要求.3 6 重要风险识别与控制.4 7 检查与考核.4 8 报告与记录.5 附 录 A（规范性附录）.6 附 录 B（规范性附录）表格样式.8 附 录 C（规范性性附录）标志及设置规范.16 Q/CRPHDYW 2208.08.082018 II 前 言 本标准按照Q/CRPHDYW 1314.01.01-2018企业标准编写规范给出的规则起草。本标准代替Q/CRPHDYW 2208.05.04-2017标识配置管理标准，与Q/CRPHDYW 2208.05.04-2017相比主要变化如下：增加了交通标志规范；修改了标志管理要求。本标准由华润电力华东大区新能源运维公司管理提升与标准化委员会提出并负责解释。本标准由华润电力华东大区新能源运维公司EHS办公室部门归口管理。本标准主要起草部门：EHS办公室。本标准主要起草人：丁洋、张伟、徐天才。本标准审核人：张文林、王艳军、李志明、卢东东、王锋、张现雷、孙松磊、张宇成、程宪文、王瀚、裴旋。本标准审定人：孙乐场、薛立国。本标准批准人：苏 彤。本标准2017年首次发布，2018年09月第一次修订。Q/CRPHDYW 2208.08.082018 1 安全标志管理 1 范围 本标准规定了华东大区新能源运维公司（以下简称运维公司）安全标志管理的职责、管理活动的内容与方法、重要风险识别与控制、检查与考核、报告与记录等要求。本标准适用于本标准适用于运维公司本部及下属检修基地、独立风电场、光伏电站安全标志管理。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 2893 安全色 GB 2894 安全标志及其使用导则 GB 15630 消防安全标志设置要求 GB 5768 道路交通标志和标线 GB/T 2893.1 图形符号 安全色和安全标志 第1部分：安全标志和安全标记的设计原则 GB/T 2893.2 图形符号 安全色和安全标志 第2部分：产品安全标签的设计原则 GB/T 6995.2 电线电缆识别标志方法 第2部分：标准颜色 GB/T 6995.3 电线电缆识别标志方法 第3部分：电线电缆识别标志 GB/T 6995.4 电线电缆识别标志方法 第4部分：电气装备电线电缆绝缘线芯识别标志 GB/T 6995.5 电线电缆识别标志方法 第5部分：电力电缆绝缘线芯识别标志 GB/T 10001.1 标志用公共信息图形符号 第1部分：通用符号 GB/T 13534 颜色标志的代码 GB/T 14778 安全色光通用规则 GBZ 158 工作场所职业病危害警示标识 GB 3445 室内消火栓 GB 17945 消防应急照明和疏散指示系统 GA 139 灭火器箱 NB/T 31088 风电场安全标识设置设计规范 3 术语和定义 下列术语和定义适用于本文件。3.1 安全标志 通过安全色与几何形状的组合表达通用安全信息，并通过附加图形符号用于表达禁止、警告、指令、提示、消防等特定安全信息的标志。Q/CRPHDYW 2208.08.082018 2 3.2 安全色 被赋予安全意义而具有特殊属性的颜色，用来传递一定含义的安全信息，包括红、蓝、黄、绿四种颜色。3.3 对比色 使安全色更加醒目的反衬色，包括黑、白两种颜色。3.4 安全警示线 用来禁止和警示人员不得靠近或越过该区域范围，包括交通警示线、设备设施警示线。4 职责 4.1 总经理 负责审批安全标志采购签报。4.2 分管领导 4.2.1 负责审核安全标志采购签报。4.2.2 监督、检查、指导、评价检修基地、独立风电场、光伏电站安全标志管理工作。4.3 EHS 办公室 4.3.1 EHS 办公室是安全标志管理工作的归口管理部门。4.3.2 监督、检查、指导、评价检修基地、独立风电场、光伏电站安全标志管理工作。4.3.3 负责审核安全标志采购签报。4.4 技术支持部 4.4.1 监督、检查、指导、评价检修基地、独立风电场、光伏电站设备标志管理工作。4.4.2 负责审核设备标志采购签报。4.5 检修基地/独立风电场/光伏电站 4.5.1 负责提出标志采购需求清单。4.5.2 组织编制安全标志采购签报。4.5.3 负责组织标志采购、设置工作。4.5.4 负责标志设置、检查、维护工作。5 管理活动的内容与方法 5.1 本标准执行的管理流程及适用的法律法规和其他要求对应关系 安全标志管理流程（见附录图A.1）；管理流程与适用的法律法规和其他要求对应关系（见附录表A.1）。5.2 标志采购、设置 Q/CRPHDYW 2208.08.082018 3 5.2.1 EHS 办公室组织制定安全标志管理标准，检修基地、独立风电场、光伏电站检修巡操岗根据本标准和现场实际，提出采购需求清单，编制安全标志采购签报，经本单位负责人审核后，安全标志由EHS 办公室审核，设备标志由技术部审核后，分管领导审核，总经理审批后，项目管理岗发起采购流程。5.2.2 检修基地、独立风电场、光伏电站检修巡操岗根据本标准要求现场设置标志。5.3 检查、维护 5.3.1 检修基地、独立风电场、光伏电站对安全标志及安全设施应结合日常巡视进行检查，至少应每半年全面检查一次。遗失、破损、变形、褪色应及时修整和更换，修整或更换处应设置临时标志牌、安全设施。若发现缺失或损坏，应按要求及时更换。5.3.2 分管领导、EHS 办公室监督、检查、指导、评价检修基地、独立风电场、光伏电站安全标志管理工作。5.3.3 安全标志牌原则由区域代表或设备负责人维护管理。5.3.4 风电场应建立安全标志台账并更新（见附录表 B.3）5.4 安全标志设置的基本要求 5.4.1 安全标志分类禁止标志、警告标志、指令标志和提示标志四大类型：a)禁止标志是禁止人们不安全行为的图形标志。b)警告标志是提醒人们对周围环境引起注意，以免可能发生危险的图形标志。c)指令标志是强制人们必须做出的某种动作或采取防范措施的图形标志。d)提示标志是向人们提供某种信息（如标明安全设施或场所等）的图形标志。5.4.2 多个安全标志牌设置在一起时，应按照警告标志、禁止标志、指令标志和提示标志的顺序，先左后右、先上后下排列。5.4.3 安全标志应使用相应的通用图形标志（主标志）和辅助标志的组合标志。图 1：通用图形标志（主标志）和辅助标志的组合标志示意图 5.4.4 安全标志必须符合国家标准，安全标志牌的制作、材料、尺寸、图形、颜色及安全标志牌的补充标志应符合 GB 2893 安全色、GB 2894 安全标志及其使用导则、NB/T 31088-2016风电场安全标识设置设计规范和本标准中的有关规定。5.4.5 标志牌应采用坚固耐用的材料制作，一般不宜使用遇水变形、变质或易燃的材料。有触电危险或易造成短路的设备及作业场所悬挂的标志牌应使用绝缘材料制作。环境照明不足特殊环境应采用夜光材质。电气系统使用的移动悬挂式标志牌，其悬挂材料应使用绝缘材料。5.4.6 标志牌应图形清楚，保证边缘光滑，无毛刺、孔洞、尖角和影响使用的任何疵病。Q/CRPHDYW 2208.08.082018 4 5.4.7 安全标志牌、设备标志牌宜采用工业级反光材料制作，户外标志必须使用防晒、防雨淋、防褪色的材质制作。标志牌应设置在明亮的环境中，光线不足时宜用自发光标志牌。5.4.8 安全标志牌应设置在有关场所入口、醒目处，但不应设在可移动物体上。5.4.9 道路交通标志牌应符合 GB 5768 道路交通标志和标线要求，设置在道路行进方向右侧或车行道上方。5.4.10 同类设备、构（建）筑物标志牌的规格、尺寸、设置高度及安装位置应统一。5.4.11 安全标志牌的固定方式分附着式、悬挂式和柱式三类。5.4.12 安全标志牌设置的高度尽量与人的视线高度相一致，悬挂式和柱式的环境信息标志牌的下缘距地面的高度不宜小于 200cm，局部信息标志牌的设置高度应视具体情况确定。设备、构（建）筑物上的标志牌宜使用螺丝、铆钉固定在专用支架上；阀门标志牌、电缆标志牌宜使用固定方式或专门绑扎材料悬挂在相应位置；开关柜、控制柜等设备的标志牌宜采用粘接方式固定在柜体相应位置；禁止使用铁丝绑扎、悬挂任何标志牌。5.4.13 消防安全标志应符合 GB 15630消防安全标志要求，室外消防标志设置要求满足以下要求：a)室外附着在建筑物上的标志牌，其中心点距地面的高度不应小于 130cm。b)室外用标志杆固定的标志牌的下边缘距地面高度应大于 120cm。c)设置在道路边缘的标志牌，其内边缘距路面（或路肩）边缘不应小于 25cm，标志牌下边缘距路面的高度应在 180-250cm 之间。标志牌所在平面应与行驶方向垂直或成 80-90角。5.4.14 安全标志、设备、构（建）筑物标志应采用标志牌安装。大型设备也可直接将设备名称喷涂在设备本体醒目位置。5.4.15 涂刷类标志材料应选用耐用、不褪色的涂料或油漆，各类标线宜采用道路专用线漆涂刷。5.4.16 根据现场风险评估结果确定安全标志种类和数量，按照安全标志设置规范（见附录 C）制作、安装标志牌。5.4.17 风电场安全标志配置清单参见附录 B.1。5.4.18 风电场安全标志牌尺寸参见附录 B.2。6 重要风险识别与控制 表1给出了基于本标准识别的风险及控制。表1 管理流程风险识别及控制 流程目标/要求 关键步骤（编号）与描述 关键步骤 责任部门、岗位 风险事件 风险成因 控制措施 标志清晰完整 2 标志设置、3 标志检查维护 区域代表或设备负责人 人身、设备伤害 安全标志不齐全 按照要求设置安全标志 7 检查与考核 对本标准规定的管理活动进行检查与考核，考核内容如下表2所示：表2 考核内容 序号 考核项目 考核指标 考核周期 执行部门 监督部门 1 标志配置情况 标志配置率 100%检修基地、独立风电EHS 办公室、综合部 Q/CRPHDYW 2208.08.082018 5 8 报告与记录 表3给出了执行本标准形成的报告和记录。表3 报告与记录 序号 编号 名称 填写部门 保存地点 保存期限 备注 1 Q/CRPHDYW 2208.08.08-2018.JL01 标志管理台账 检修基地、独立风电场、光伏电站 检修基地、独立风电场、光伏电站 3 年 场、光伏电站 2 标志检查、维护情况 标志检查、维护到位率 100%，每半年全面检查一次 检修基地、独立风电场、光伏电站 EHS 办公室、综合部 Q/CRPHDYW 2208.08.082018 6 A A 附 录 A （规范性附录）流程图及适用的法律法规和其他要求对应关系 标标准准编编制制标标志志采采购购标标志志设设置置标标志志检检查查维维护护监监督督整整改改完完善善资资料料归归档档EHSEHS办公室办公室相关部室相关部室检修基地检修基地/独立风电场独立风电场/光伏光伏电站电站过程描述过程描述安全标志管理流程安全标志管理流程 编号编号：L L/CRPHDYW CRPHDYW 22082208.0808.080820182018-0101运维公司运维公司开始1 组织编
