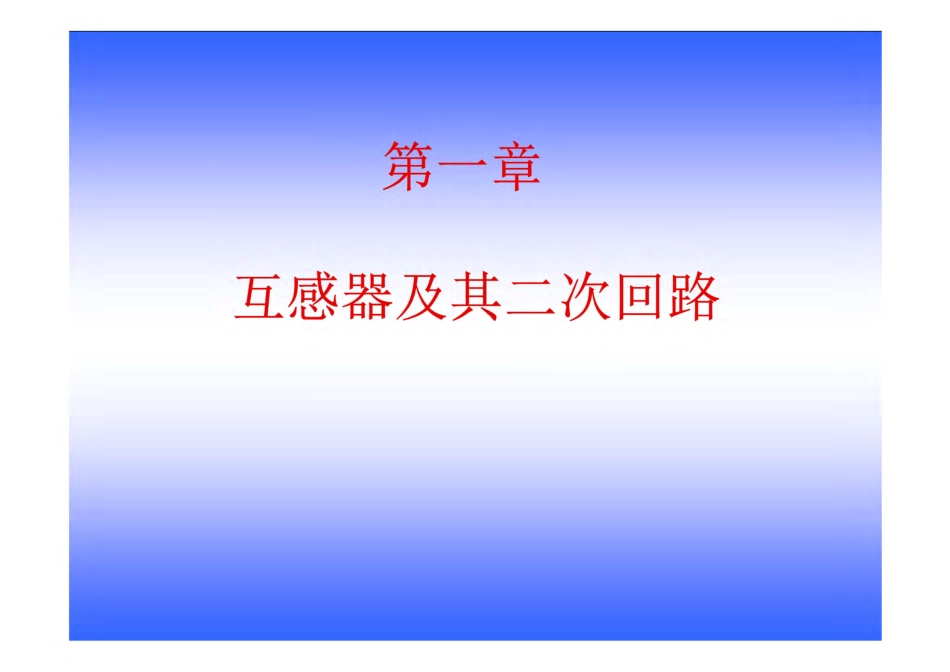

互感器 及其 二次 回路

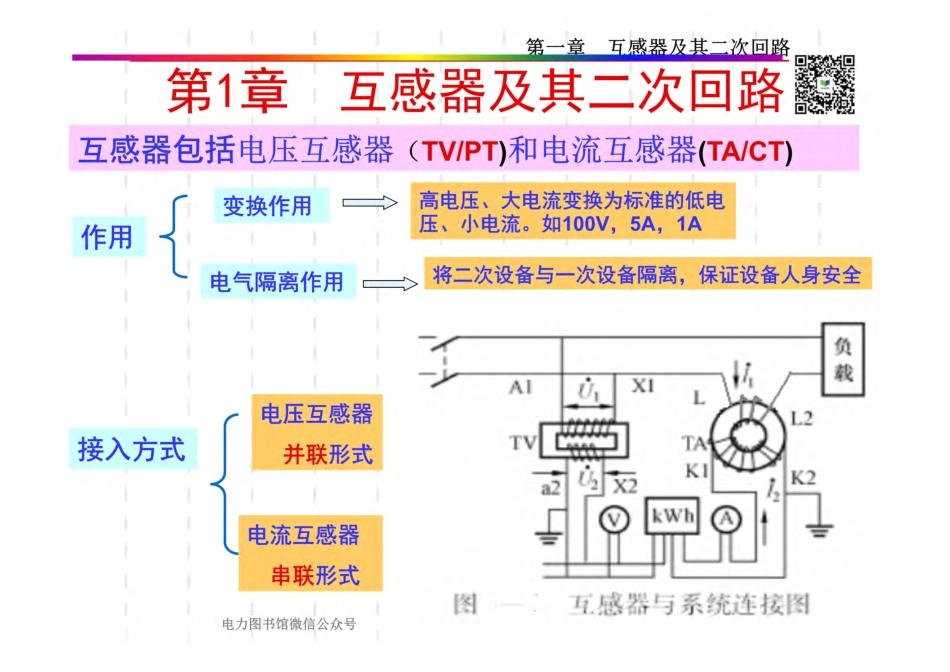

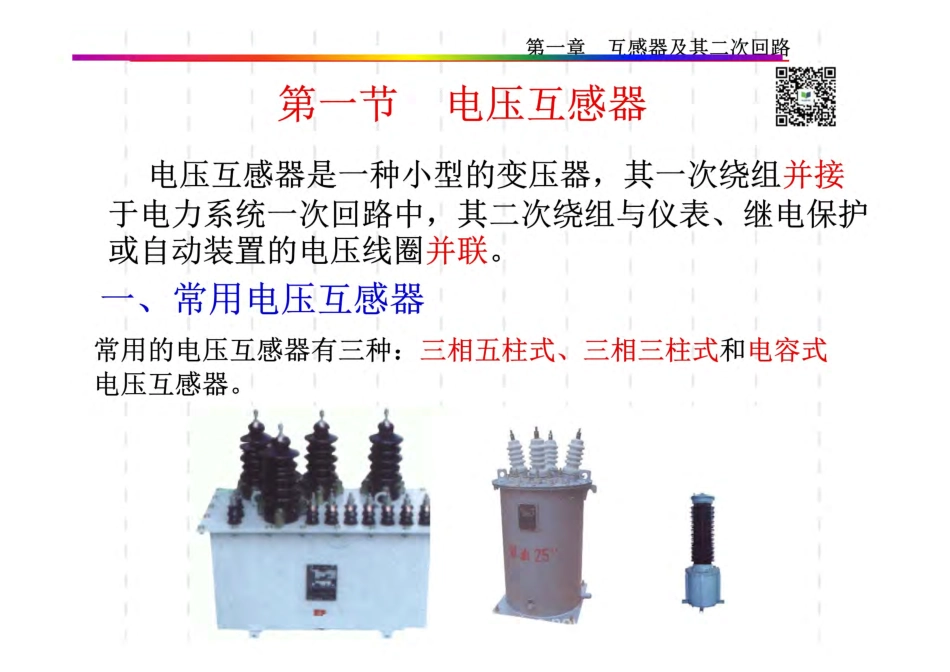

第一章互感器及其二次回路第一章互感器及其二次回路第1章互感器及其二次回路互感器包括电压互感器(TVPT)和电流互感器(TA/CT)变换作用高电压、大电流变换为标准的低电作用压、小电流。如100V,5A,1A电气隔离作用将二次设备与一次设备隔离,保证设备人身安全负电压互感器接入方式并联形式K2电流互感器串联形式图互感器与系统连接图电力图书馆微信公众号第一章互感器及其二次回路第一节电压互感器电压互感器是一种小型的变压器,其一次绕组并接于电力系统一次回路中,其二次绕组与仪表、继电保护或自动装置的电压线圈并联。一、常用电压互感器常用的电压互感器有三种:三相五柱式、三相三柱式和电容式电压互感器。1425
