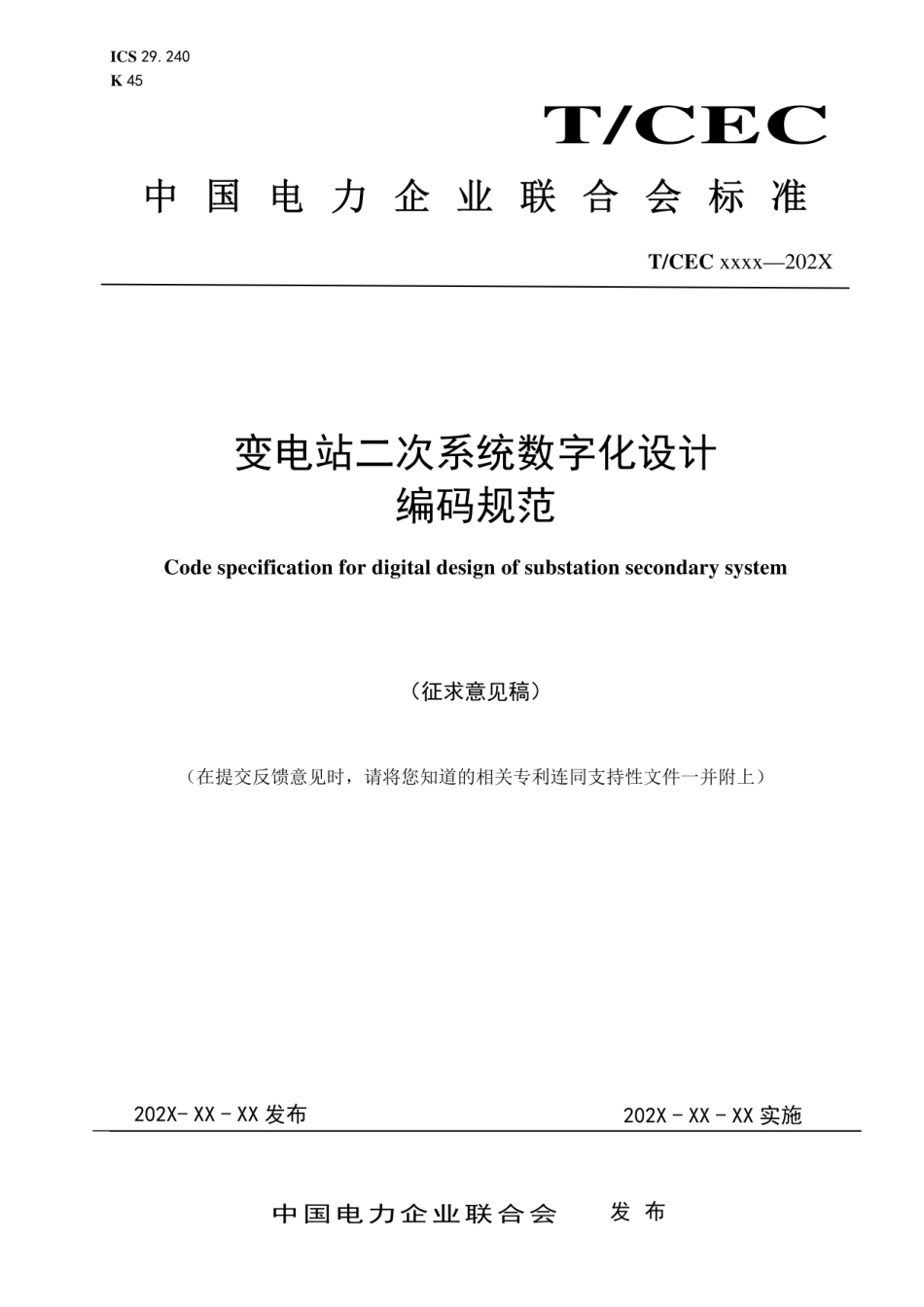

ICS 29.240K45T/CEC中国电力企业联合会标准T/CEC xxxx-202X变电站二次系统数字化设计编码规范Code specification for digital design of substation secondary system(征求意见稿)(在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上)202X-XX-XX发布202X-XX-XX实施中国电力企业联合会发布T/CEC xxxx-202X变电站二次系统数字化设计编码规范1范围本文件规定了变电站数字化设计中二次系统逻辑建模的间隔编码、设备编码、回路编码以及线缆编码规则。本文件适用于35kV及以上电压等级变电站工程的数字化设计，35kV以下电压等级可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DL/T XXX输变电工程三维设计模型分类与编码DL/T XXX输变电工程三维设计建模规范第1部分：变电站（换流站）3术语和定义下列术语和定义适用于本文件。3.1物理模型 physical model描述工程建（构）筑物、设备、材料及其他设置等物理对象，并赋予了属性的模型。来源：DL/TXXXX,2.0.6建模规范3.2逻辑模型 logical model描述物理对象或逻辑符号之间关联关系、功能关系、层级关系的模型。来源：DL/TXXXX,2.0.7建模规范3.3虚拟间隔 virtual bay为无法归集到单一一次设备间隔的智能电子设备虚拟创建的系统或间隔，如时钟同步系统。4总则4.1针对变电站数字化设计中开展二次系统逻辑建模技术的工程，统一间隔编码、设备编码、回路编码以及线缆编码，实现电气二次专业数字化设计的标准化。4.2编码结构应简明清晰，并具备可读性和唯一性。4.3本文件仅规定了二次系统逻辑模型编码，二次系统三维物理模型编码应满足DL/TXXX输变电工程三维设计模型分类与编码相关要求。3
