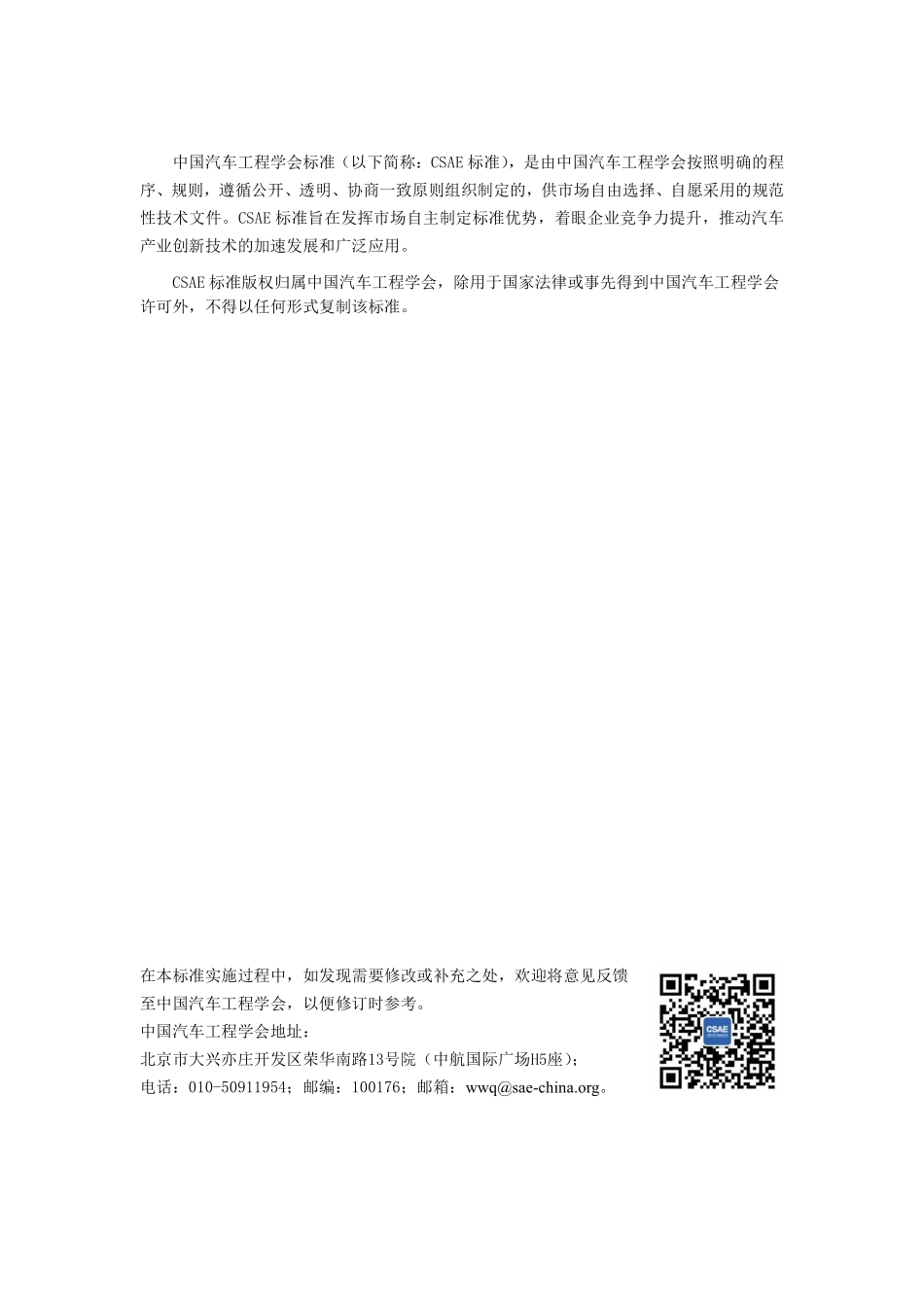

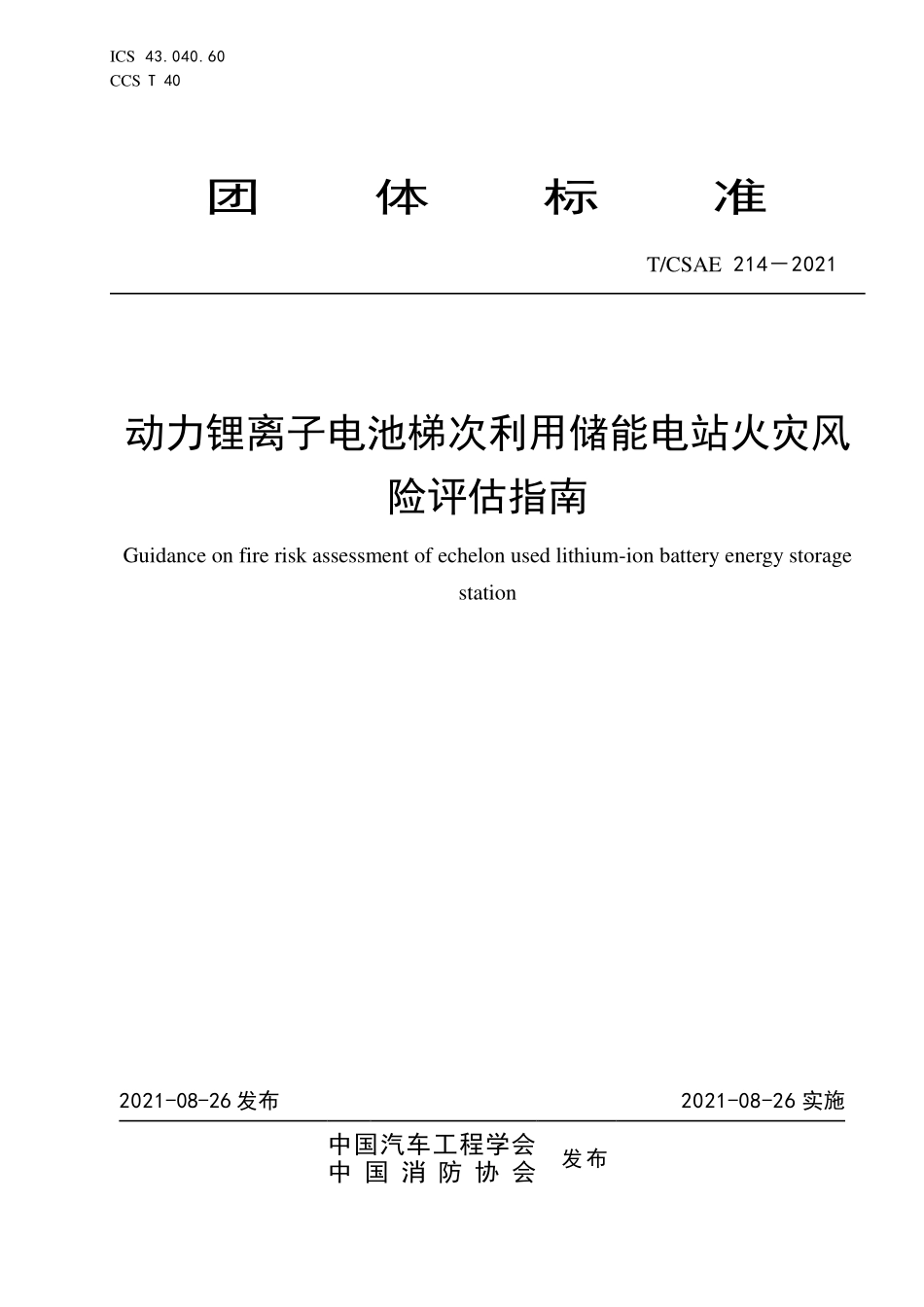

ICS 43.040.60 CCS T 40 团 体 标 准 T/CSAE 2142021 动力锂离子电池梯次利用储能电站火灾风 险评估指南 Guidance on fire risk assessment of echelon used lithium-ion battery energy storage station 2021-08-26 发布 2021-08-26 实施 中国汽车工程学会 中 国 消 防 协 会 发布 中国汽车工程学会标准（以下简称：CSAE 标准），是由中国汽车工程学会按照明确的程序、规则，遵循公开、透明、协商一致原则组织制定的，供市场自由选择、自愿采用的规范性技术文件。CSAE 标准旨在发挥市场自主制定标准优势，着眼企业竞争力提升，推动汽车产业创新技术的加速发展和广泛应用。CSAE 标准版权归属中国汽车工程学会，除用于国家法律或事先得到中国汽车工程学会许可外，不得以任何形式复制该标准。在本标准实施过程中，如发现需要修改或补充之处，欢迎将意见反馈至中国汽车工程学会，以便修订时参考。中国汽车工程学会地址：北京市大兴亦庄开发区荣华南路13号院（中航国际广场H5座）；电话：010-50911954；邮编：100176；邮箱：wwqsae-china.org。T/CSAE 2142021 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 评估的工作程序及步骤.2 4.1 概述.2 4.2 前期准备.3 4.3 现场检查.3 4.4 评估判定.4 4.5 报告编制.4 5 评估单元及评估内容.5 5.1 消防安全管理单元.5 5.2 防火设计单元.7 5.3 消防设施单元.7 6 评估结论分级.8 6.1 评估结果折算原则.8 6.2 火灾风险分级标准.9 附录 A（资料性）现场检查记录表.10 附录 B（资料性）调查问卷内容示例.11 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2142021 II 前 言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本文件由电动汽车产业技术创新战略联盟提出。本文件起草单位：杭州中传消防设备有限公司、应急管理部上海消防研究所、宁波市消防救援支队、徐汇区消防救援支队、智慧蓝谷（北京）能源科技有限公司、嘉定区消防救援支队、中国第一汽车集团有限公司、武汉蔚来能源有限公司、合肥国轩高科动力能源有限公司、吉利汽车研究院（宁波）有限公司、浙江吉智新能源汽车科技有限公司、地上铁租车（深圳）有限公司、湖北及安盾消防科技有限公司、安徽世纪凯旋消防科技有限公司。本文件主要起草人：张春颖、杨君涛、黄昊、张磊、刘炳文、张小芹、张雪琳、李伟江、曹丽英、杨宇威、刘道坦、高阳、束永俊、韩金磊、俞锡联、刘波、鲍龙宅、娄本杰、郝凤琴、来安东、包任烈、何其泽、王伟、李文普、高昊、李福敏。微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2142021 1 动力锂离子电池梯次利用储能电站火灾风险评估指南 1 范围 本文件规定了动力锂离子电池梯次利用储能电站火灾风险评估的工作程序及步骤、评估单元及评估内容、评估结论的要求。本文件适用于动力锂离子电池梯次利用储能电站的火灾风险评估，其它形式储能电站的火灾风险评估也可参照执行。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 5907 (所有部分)消防词汇 GB 50016 建筑设计防火规范 GB 51048 电化学储能电站设计规范 XF 503 建筑消防设施检测技术规程 XF 654 人员密集场所消防安全管理 XF/T 1369 人员密集场所消防安全评估导则 T/CSAE 88 小型电化学储能电站消防安全技术要求 3 术语和定义 GB/T 5907、GB 50016、GB 51048、XF 503、XF 654、XF/T 1369、T/CSAE 88界定的以及下列术语和定义适用于本文件。3.1 动力锂离子电池梯次利用储能电站 echelon utilization lithium-ion battery energy storage station 以电动汽车退役电池为储能载体，可进行电能存储、转换及释放的电站。3.2 评估单元 evaluation unit 指评估中由若干个性质或功能相近的检查项组成的涉及消防安全的单元，如防火设计、消防设施、消防安全管理等。3.3 检查项 checkitem 对储能电站的火灾风险评估内容进行现场检查时设立的检查表条目。微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2142021 2 3.4 部分不合格项 partly unqualified item 状态偏离相关法律法规及消防技术标准要求的检查项。3.5 完全不合格项 unqualified item 状态完全不符合相关法律法规及消防技术标准要求的检查项。4 评估的工作程序及步骤 4.1 概述 动力锂离子电池梯次利用储能电站火灾风险评估工作程序如图1，评估工作步骤包括前期准备、现场检查、评估判定和报告编制。图1 火灾风险评估工作程序 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2142021 3 4.2 前期准备 4.2.1 前期准备工作内容 前期准备工作内容应包括：a)明确火灾风险评估对象和评估范围；b)组建评估组；c)收集火灾风险评估需要的相关资料，确定评估对象适用的消防法律法规、技术标准规范；d)编制评估计划；e)确定评估单元。4.2.2 评估计划 评估计划应包括以下内容：a)主要火灾风险分析；b)评估单元确定；c)评估方法与现场检查方法选择；d)评估工作计划进度安排；e)评估人员分工。4.2.3 评估单元 动力锂离子电池梯次利用储能电站火灾风险评估应根据评估对象的实际情况确定评估单元，包括消防安全管理单元、防火设计单元、消防设施单元等，各评估单元的基本评估内容要求见第5章。4.3 现场检查 4.3.1 检查方法 现场检查以检查表法为基本方法，使用的检查表格式参见附录A；检查表中除了检查结果和备注栏需现场检查记录外，其他内容应根据评估对象和评估单元的实际情况，并结合4.3、4.4和第5章的有关规定在现场检查前编制。现场检查时可选用的检查方法还包括资料核对、问卷调查、外观检查、功能测试等，实际检查时可采用单一方法或几种方法的组合。不同评估单元采用的检查方法要求如下：a)消防安全管理单元的现场检查应采用资料核对、问卷调查的方式或其组合，资料核对时，应逐项检查资料原件；b)防火设计单元及消防设施单元的现场检查应采用资料核对、外观检查与功能测试相结合的方式；c)防火设计单元中装修材料、外保温材料、防火涂料的防火性能等难以在现场进行功能测试验证的检查项，可采纳符合消防技术标准的证明文件、出厂合格证明及见证取样检测报告等证明文件，并在报告中说明；d)如确有需要，可选用烟气模拟分析、安全疏散分析等方法进行定量评估。4.3.2 问卷调查 问卷调查对象应不少于3人，包括但不限于消防安全管理人员、自动消防系统的操作人员、志愿消防队员及一般人员，问卷调查内容示例参见附录B。微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2142021 4 4.4 评估判定 4.4.1 检查项 检查项分为3类，分别是直接判定项（A项）、关键项（B项）与一般项（C项）。4.4.2 直接判定项 火灾风险评估中可直接判定评估结论等级（见第6章）为高风险的检查项为直接判定项（A项），包括以下内容：a)储能电站场所未依法办理消防行政许可或备案手续；b)未依法确定消防安全管理人、自动消防系统人员；c)未按规定设置自动消防系统；d)消防设施严重损坏，不再具备防火灭火功能；e)疏散通道、安全出口不具备安全疏散条件；f)违反消防安全规定，使用、储存易燃易爆危险品；g)经应急管理或消防机构责令改正后，同一违法行为反复出现；h)未依法建立专（兼）职消防队；i)一年内发生一次较大以上（含）火灾或两次以上（含）一般火灾。4.4.3 关键项与一般项 火灾风险评估中，以法律法规、部门规章和消防技术标准的强制条款为依据的检查项为关键项（B项），其他检查项为一般项（C项），在制定检查表时应予以识别并确定。4.4.4 评估结果 每个关键项和一般项的检查结果分为合格、部分不合格（B1或C1）、完全不合格（B2或C2），按照各评估单元中所有B项和C项的检查结果，确定储能电站的火灾风险等级。4.5 报告编制 4.5.1 火灾风险评估报告主要内容 火灾风险评估的最终结果应形成评估报告，报告的正文内容至少应包括：a)评估单位及评估人员信息；b)项目概况；c)储能电站概况及消防安全基本情况；d)储能电站的火灾风险分析；e)火灾风险评估方法及现场检查方法；f)火灾风险评估内容；g)火灾风险评估结论及存在的主要问题；h)消防安全对策措施及建议。4.5.2 火灾风险评估报告附件 报告附件为火灾风险评估过程的支持性文件，主要包括以下资料：a)火灾风险评估现场检查记录表；b)消防行政许可文书；微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2142021 5 c)单位确定/变更消防安全责任人和管理人备案书；d)自动消防系统操作人员资格证书；e)特有工种、特种设备操作人员等的执业资格证书；f)消防设施维护保养合同；g)重要建筑构件、配件或结构等的法定检测、检验报告；h)消防安全管理文件目录；i)其他支持性文件。5 评估单元及评估内容 5.1 消防安全管理单元 5.1.1 场所合法性 评估内容包括：a)储能电站是否依法通过了建设工程消防设计审核或备案、建设工程消防验收或竣工验收备案，并取得了相关法律文书或备案凭证；b)建筑物或场所的使用情况是否与竣工验收备案时确定的使用性质相符；c)依法无需取得备案凭证或法律文书的情况，不纳入评估内容。5.1.2 消防安全责任制 评估内容包括：a)是否明确了单位消防安全责任人和消防安全管理人；b)是否建立了消防管理组织机构，制定消防安全管理制度，建立逐级消防安全责任制，并明确各岗各级职责。5.1.3 人员资质管理 评估内容包括：a)消防控制室值班人员、自动消防系统操作人员是否持证上岗；b)进行电焊、气焊等具有火灾危险作业的人员、特种设备作业人员是否取得了国家认可的职业资格证书并持证上岗；c)消防安全责任和消防安全管理人是否接受过消防安全专门培训；d)新上岗和进入新岗位的员工是否接受过岗前的消防安全培训。5.1.4 消防安全培训及宣传教育 评估内容包括：a)是否建立了消防安全培训及宣传教育制度，并按有关规定明确了责任部门，培训方式，频次及考核办法；b)是否设置了消防安全告知牌、安全疏散指示图、消防设施标识；c)消防安全培训及宣传教育是否建立记录并存档备查。5.1.5 防火巡查和防火检查 评估内容包括：a)是否建立了防火巡查和防火检查制度，并明确了责任部门，职责，巡查检查内容及频次；微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2142021 6 b)防火巡查和防火检查的内容是否符合有关法律法规规定，并建立记录并存档备查。5.1.6 火灾隐患整改 评估内容包括：a)是否建立了火灾隐患整改制度，并明确了火灾隐患的认定、处理、报告和整改落实、追踪流程；b)是否确立了火灾隐患整改责任人，并明确了整改责任；c)对政府行政机关责令
