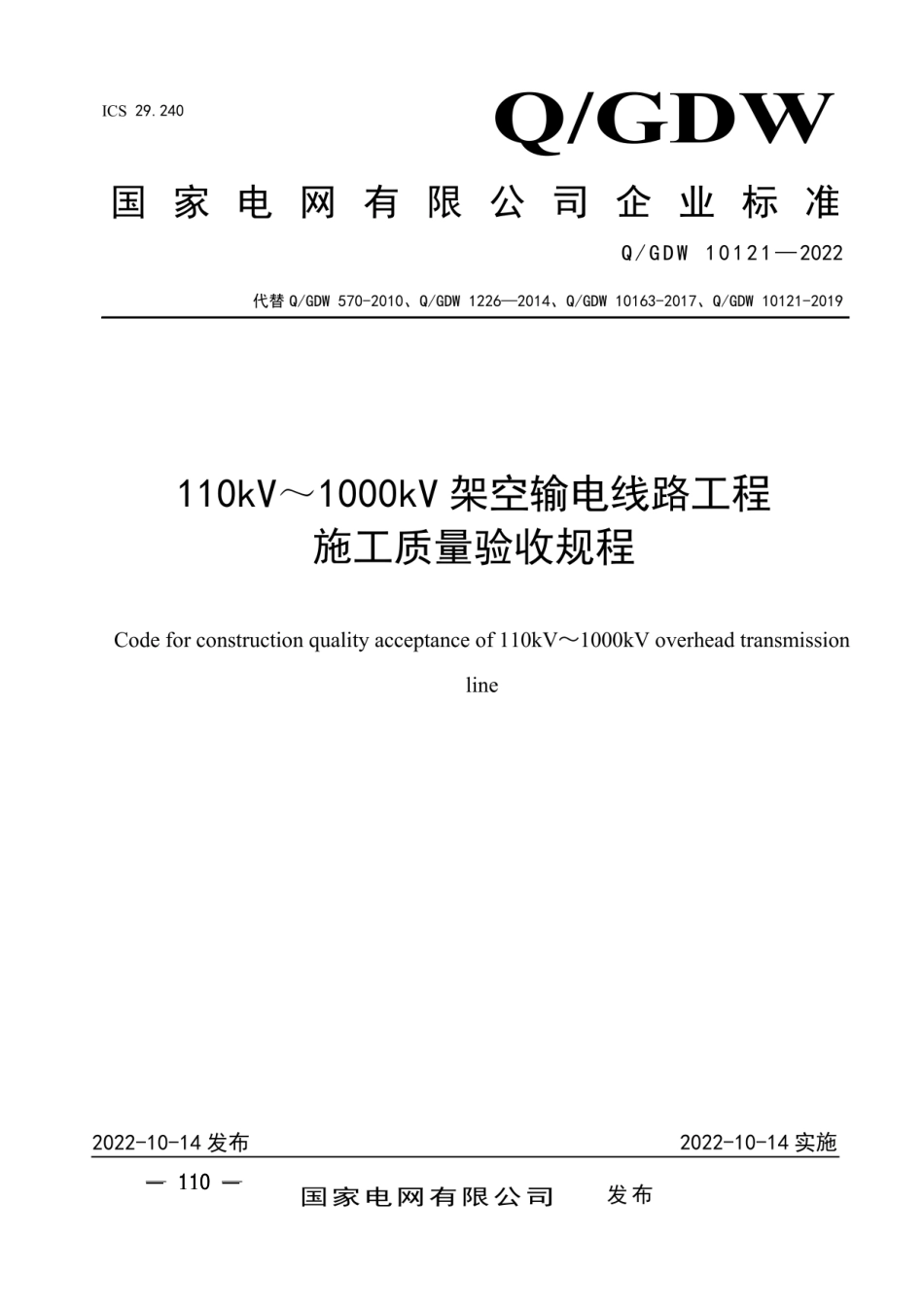

Q/GDW国 家 电 网 有 限 公 司 企 业 标 准Q/GDW 101212022代替 Q/GDW 570-2010、Q/GDW 12262014、Q/GDW 10163-2017、Q/GDW 10121-2019110kV1000kV 架空输电线路工程施工质量验收规程Code for construction quality acceptance of 110kV1000kV overhead transmissionlineICS 29.2402022-10-14 发布国家电网有限公2022-10-14 实施司发布 110 111 Q/GDW 101212022I目次前言.II1范围.12规范性引用文件.13术语和定义.24总则.44.1质量验收基本要求.44.2工程质量验收的划分与判定.44.3工程质量验收的组织与程序.55质量验收范围.66质量检验标准及检查方法.106.1原材料及器材检验.106.2土石方工程.226.3基础工程.266.4接地工程.466.5杆塔工程.476.6架线工程.566.7线路防护设施.69附录 A（资料性）质量验收记录.72编制说明.99 112 Q/GDW 101212022II前言本文件依据GB/T 1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的要求，按照国家电网有限公司技术标准管理办法的规定起草。本文件在Q/GDW 570-2010 660kV架空送电线路施工质量检验及评定规程、Q/GDW 12262014800kV架空送电线路施工质量检验及评定规程、Q/GDW 10163-20171000kV架空输电线路施工质量检验及评定规程、Q/GDW 10121-2019750kV架空输电线路施工质量检验及评定规程基础上，参考DL/T 52362010800kV及以下直流架空输电线路工程施工质量检验及评定规程、DL/T 53002013 1000kV架空输电线路工程施工质量检验及评定规程、DL/T 51682016 110kV750kV架空输电线路施工质量检验及评定规程，对上述四本企标进行合并修订。本文件实施后代替Q/GDW 570-2010、Q/GDW 12262014、Q/GDW 10163-2017、Q/GDW10121-2019，并增删相关内容，修订的主要内容如下：修改了质量评定等级标准，将质量评级中原有的“不合格、合格、优良”三个等级，修改为“合格、不合格”两个等级，将检查项目的“性质”由“关键、重要、一般、外观”修改为“主控、一般”；将“单元工程”修改为“检验批”，本规范包括6个分部工程、33个分项工程、52个检验批；增加了每个阶段质量验收现场检查记录表（杆塔组立前阶段、导地线架前阶段、投运前阶段）；土石方工程分部工程，划分为“路径复测”、“普通基础分坑及开挖”、“拉线塔基础分坑及开挖”“原状土基础分坑及开挖”、“桩基础分坑及开挖”、“施工基面及电气开方”、“土石方回填”7个检验批；基础分部工程划分为“基础地基处理”、“原状土基础施工”、“开挖式基础施工”、“灌注桩基础施工”、“贯入桩基础施工”、“锚杆基础施工”、“拉线杆塔基础施工”、“预制装配式基础施工”、“混凝土杆预制基础（三盘）施工”、“基础防腐施工”10个分项工程，其中有21个检验批；补充完善了“基础地基处理”分项工程，并划分为“湿陷性黄土基础地基”、“碎石桩复合地基”、“注浆地基”、“冻土地基”4个检验批；杆塔组立分部工程，划分为“自立式铁塔组立”、拉线铁塔组立、钢管电杆组立、混凝土电杆组立划分为“混凝土电杆组立”4个分项工程，每个分项工程划分为“杆塔组立”、“紧固件安装”2个检验批；接地分部工程，划分为“接地开挖”、“接地体安装、回填、电阻测试”2个分项工程，其中每个分项对应有“接地开挖”、“接地体安装、回填、电阻测试”2个检验批；架线分部工程，划分为“导线、地线（OPGW）展放”、“导线、地线压接管施工”、“紧线”、“附件安装”、“光缆测试”“交叉跨越”6个分项工程，其中“附件安装”分项工程划分为“悬垂直线塔附件安装”、“耐张塔附件安装”、“光缆接线盒安装”3个检验批；线路防护分部工程，划分“石砌体护坡、挡墙、防洪堤”、“排水沟”、“线路警示防护设施”、“保护帽”4个分项工程。本文件由国家电网有限公司基建部提出并解释。本文件由国家电网有限公司科技创新部归口。113 Q/GDW 101212022III本文件起草单位：国网湖南省电力有限公司、国网河北省电力有限公司、国网湖北省电力有限公司、国网浙江省电力有限公司、国网陕西省电力有限公司、国网甘肃省电力公司、国网北京市电力公司、国网特高压建设分公司、中国电力科学研究院有限公司。本文件主要起草人：张恒武、江雷、陈岳、张文化、周辉、周宁、徐英才、苏敏、刘晓东、何亮、张家儒、谢秋伟、吴小忠、易南健、彭凌烟、汪盛、肖绪锋、邹永兴、甘星、吴松、段福平。Q/GDW 570-2010为2010年12月首次发布、Q/GDW 12262014为2015年2月第一次修订、Q/GDW10163-2017为2018年7月第一次修订、Q/GDW 10121-2019为2020年7月第一次修订，本次为合并修订。本文件在执行过程中的意见或建议反馈至国家电网有限公司科技创新部。114 115 Q/GDW 1012120221110kV1000kV 架空输电线路工程施工质量验收规程1范围本文件规定了 110kV1000kV 架空输电线路工程质量验收标准及检查方法。本文件适用于 110kV1000kV 架空输电线路工程施工质量验收，其它电压等级架空输电线路施工质量验收可以参照执行。2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 175通用硅酸盐水泥GB/T 706热轧型钢GB/T 775.3绝缘子试验方法第 3 部分：机械试验方法GB/T 1001.1标称电压高于 1000V 的架空线路绝缘子第 1 部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则GB/T 1179圆线同心绞架空导线GB 1499.1钢筋混凝土用钢 第 1 部分：热轧光圆钢筋GB 1499.2钢筋混凝土用钢 第 2 部分：热轧带肋钢筋GB 1596用于水泥和混凝土中的粉煤灰GB/T 1764水泥化学分析方法GB/T 2314电力金具通用技术条件GB/T 2315电力金具标称破坏载荷系列及零件联结尺寸GB/T 2317.1电力金具试验方法第 1 部分：机械试验GB/T 2694输电线路铁塔制造技术条件GB/T 3428架空绞线用镀锌钢线GB/T 4623环形混凝土电杆GB/T 5117非合金钢及细晶粒钢焊条GB/T 5118热强钢焊条GB/T 5779.1紧固件表面缺陷螺栓、螺钉和螺柱 一般要求GB/T 5779.2紧固件表面缺陷螺母GB/T 7253标称电压高于 1000V 的架空线路绝缘子交流系统用瓷或玻璃绝缘子原件 盘形悬式绝缘子原件的特性GB 8076混凝土外加剂GB/T 8110气体保护电弧焊用碳钢、低合金钢焊丝GB/T 14684建设用砂GB/T 14685建设用卵石、碎石GB/T 14902预拌混凝土GB/T 17048架空绞线用硬铝线GB/T 18046用于水泥和混凝土中的粒化高炉矿渣粉GB/T 19519架空线路绝缘子 标称电压高于 1000V 交流系统用悬垂和耐张复合绝缘子 定义、试验方法及接收准则GB/T 20141型线同心绞架空导线 116 Q/GDW 1012120222GB/T 26874高压架空线路用长棒形瓷绝缘子元件特性GB 50025湿陷性黄土地区建筑规范GB/T 50107混凝土强度检验评定标准GB 50119混凝土外加剂应用技术规范GB 50204混凝土结构工程施工质量验收规范GB 50233110kV750kV 架空输电线路施工及验收规范GB 50300建筑工程施工质量验收统一标准DL/T 248输电线路杆塔不锈钢复合材料耐腐蚀接地装置DL/T 284输电线路杆塔及电力金具用热浸镀锌螺栓与螺母DL/T 683电力金具产品型号命名方法DL/T 810500kV 及以上电压等级直流棒形悬式复合绝缘子技术条件DL/T 832光纤复合架空地线DL/T 864标称电压高于 1000V 交流架空线路用复合绝缘子使用导则DL/T 1000.2标称电压高于 1000V 架空线路用绝缘子使用导则 第 2 部分：直流系统用瓷或玻璃绝缘子DL/T 1000.3标称电压高于 1000V 架空线路用绝缘子使用导则 第 3 部分：交流系统用棒形悬式复合绝缘子DL/T 1236输电杆塔用地脚螺栓与螺母DL/T 1312电力工程接地用铜覆钢技术条件DL/T 1378光纤复合架空地线(OPGW)防雷接地技术导则DL/T 5285输变电工程架空导线（800mm2及以下）及地线液压压接工艺规程DL/T 5733架空输电线路接地模块施工工艺导则JGJ 18钢筋焊接及验收规程JGJ 52普通混凝土用砂、石质量及检验方法标准JGJ 55普通混凝土配合比设计规程JGJ 63混凝土用水标准JGJ 106建筑基桩检测技术规范JGJ 107钢筋机械连接技术规程YB/T 5004镀锌钢绞线Q/GDW 10384输电线路钢管塔加工技术规程Q/GDW 10466电力工程接地用铜覆钢技术条件Q/GDW 101152022110kV1000kV 架空输电线路施工及验收规范Q/GDW 10571大截面导线压接工艺导则Q/GDW 10758电力系统通信光缆安装工艺规范Q/GDW 11269疏绞型扩径钢芯铝绞线Q/GDW 11948分段绝缘光纤复合架空地线（OPGW）线路工程技术规范。Q/GDW 11971架空输电线路水土保持工程质量检验及评定规程3术语和定义下列术语和定义适用于本文件。3.1单位工程 unit construction具备独立施工条件并能形成使用功能的建筑物或构筑物，本文件指一条或一个标段的架空输电线路工程。117 Q/GDW 10121202233.2分部工程 parts of construction单位工程中分解出来按专业性质、建筑部位确定的结构更小的工程。3.3分项工程 kinds of construction按主要工种、材料、施工工艺、设备类别等确定的分部工程的组成部分。3.4检验批 inspection lot按同一生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。来源：GB 50300-2013，2.0.63.5主控项目 dominant item工程中对安全、节能、环境保护和主要使用功能起决定性作用的检验项目。来源：GB 50300-2013，2.0.83.6一般项目 general item除主控项目以外的检验项目。来源：GB 50300-2013，2.0.93.7结构性能检验 inspection of structural performance针对结构构件的承载力、挠度、抗裂控制性能等各项指标所进行检验的活动。3.8返修 repair对施工质量不符合标准规定的部位采取的整修等措施。来源：GB 50300-2013，2.0.163.9返工 rework对施工质量不符合标准规定的部位采取的更换、重新制作、重新施工等措施。来源：GB 50300-2013，2.0.173.10质量记录 quality records 118 Q/GDW 1012120224参与工程建设的责任主体和检测单位在工程建设过程中，为证明工程质量的状况，按照国家有关法律、法规和技术标准的规定，所形成的有关确保工程质量的措施、材质证明、施工记录、检测检验报告及所做工作的成果记录等文字及音像文件。4 总则4.1质量验收基本要求4.1.1工程所用原材料、半成品、成品、构配件、材料应进行进场检验，应符合国家有关标准和设计要求，并符合下列规定
