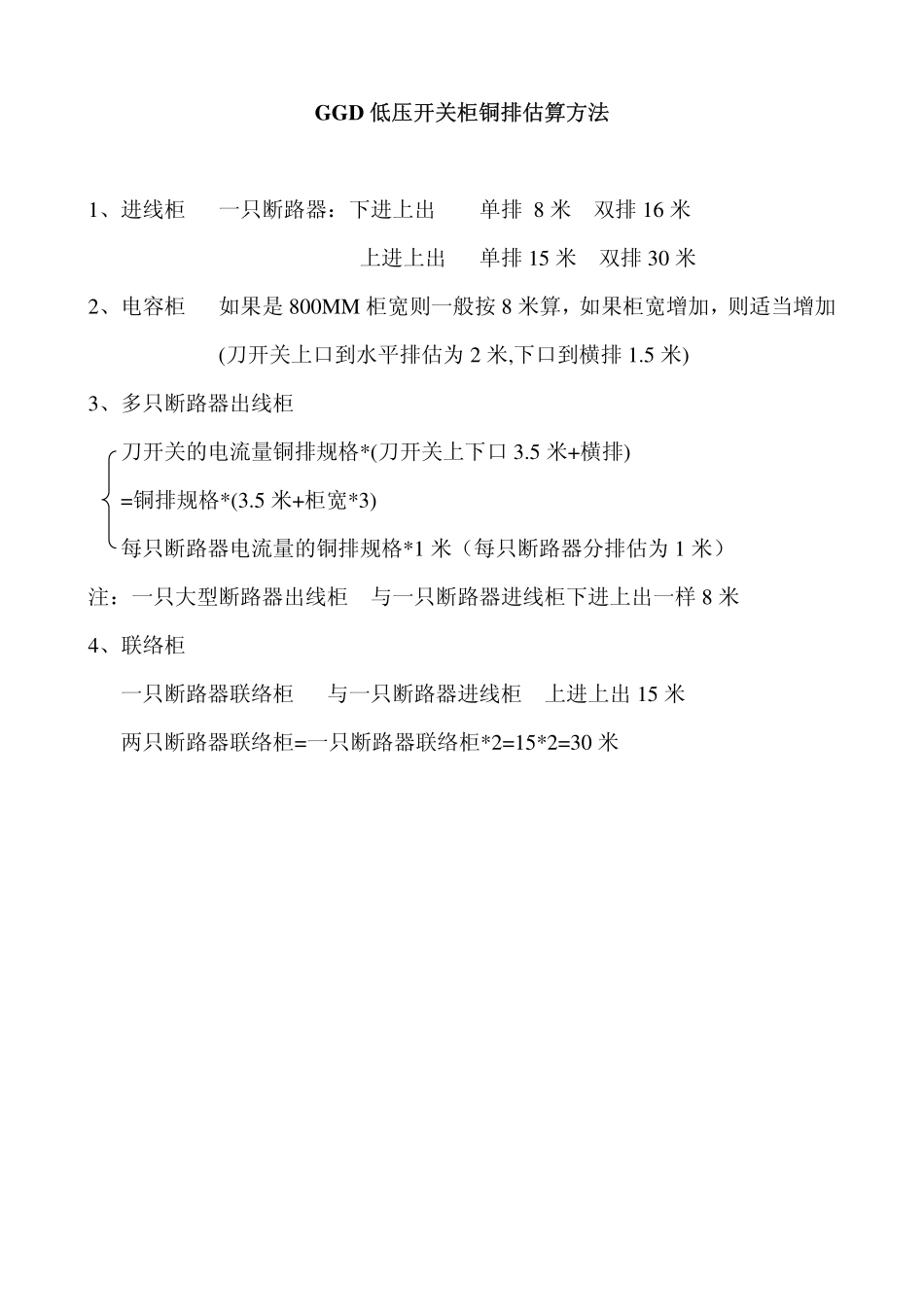

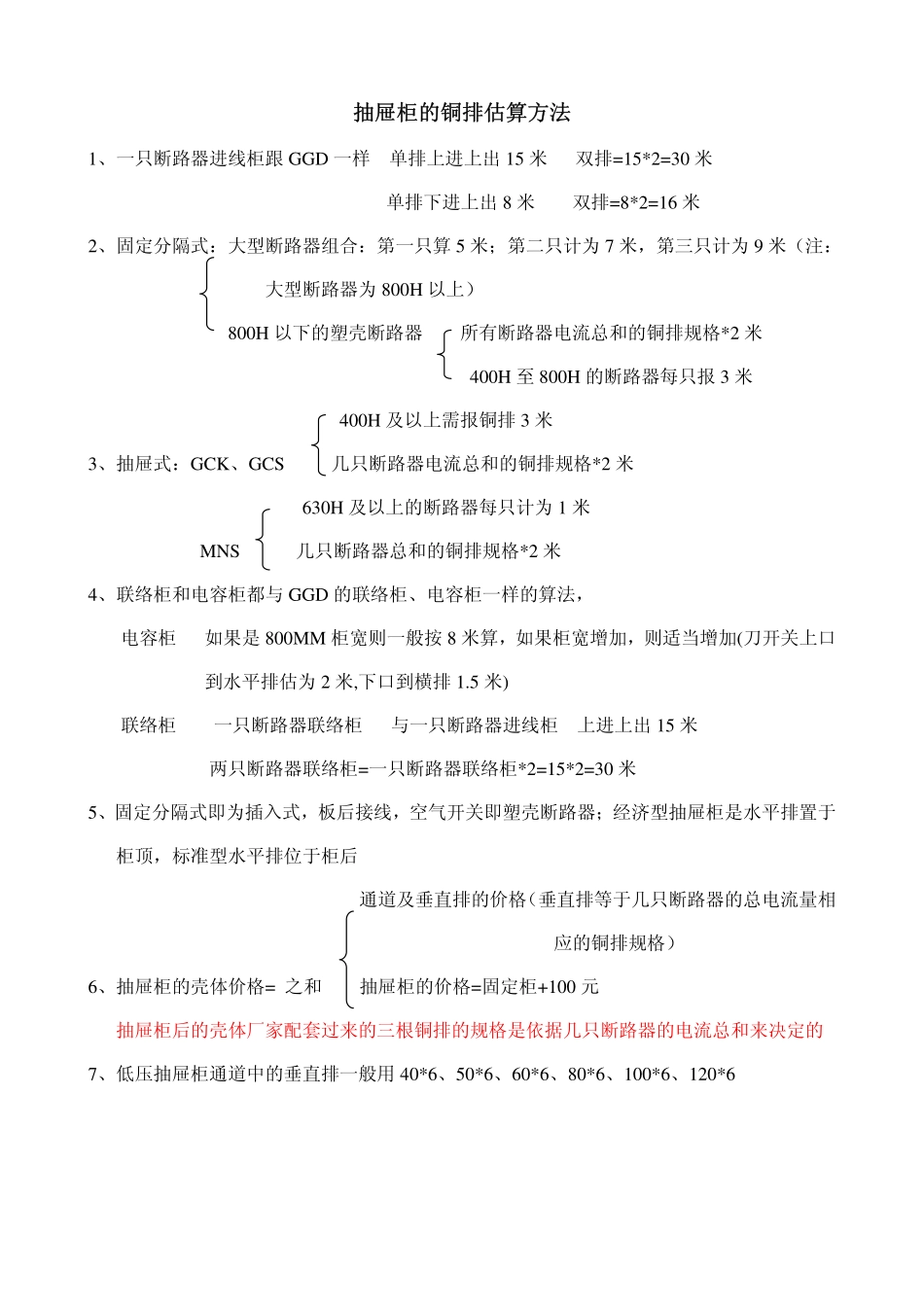

GGD 低压开关柜铜排估算方法低压开关柜铜排估算方法 1、进线柜 一只断路器：下进上出 单排 8 米 双排 16 米 上进上出 单排 15 米 双排 30 米 2、电容柜 如果是 800MM 柜宽则一般按 8 米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为 2 米,下口到横排 1.5 米)3、多只断路器出线柜 刀开关的电流量铜排规格*(刀开关上下口 3.5 米+横排)=铜排规格*(3.5 米+柜宽*3)每只断路器电流量的铜排规格*1 米（每只断路器分排估为 1 米）注：一只大型断路器出线柜 与一只断路器进线柜下进上出一样 8 米 4、联络柜 一只断路器联络柜 与一只断路器进线柜 上进上出 15 米 两只断路器联络柜=一只断路器联络柜*2=15*2=30 米 抽屉柜的铜排估算方法抽屉柜的铜排估算方法 1、一只断路器进线柜跟 GGD 一样 单排上进上出 15 米 双排=15*2=30 米 单排下进上出 8 米 双排=8*2=16 米 2、固定分隔式：大型断路器组合：第一只算 5 米；第二只计为 7 米，第三只计为 9 米（注：大型断路器为 800H 以上）800H 以下的塑壳断路器 所有断路器电流总和的铜排规格*2 米 400H 至 800H 的断路器每只报 3 米 400H 及以上需报铜排 3 米 3、抽屉式：GCK、GCS 几只断路器电流总和的铜排规格*2 米 630H 及以上的断路器每只计为 1 米 MNS 几只断路器总和的铜排规格*2 米 4、联络柜和电容柜都与 GGD 的联络柜、电容柜一样的算法，电容柜 如果是 800MM 柜宽则一般按 8 米算，如果柜宽增加，则适当增加(刀开关上口到水平排估为 2 米,下口到横排 1.5 米)联络柜 一只断路器联络柜 与一只断路器进线柜 上进上出 15 米 两只断路器联络柜=一只断路器联络柜*2=15*2=30 米 5、固定分隔式即为插入式，板后接线，空气开关即塑壳断路器；经济型抽屉柜是水平排置于柜顶，标准型水平排位于柜后 通道及垂直排的价格（垂直排等于几只断路器的总电流量相应的铜排规格）6、抽屉柜的壳体价格=之和 抽屉柜的价格=固定柜+100 元 抽屉柜后的壳体厂家配套过来的三根铜排的规格是依据几只断路器的电流总和来决定的 7、低压抽屉柜通道中的垂直排一般用 40*6、50*6、60*6、80*6、100*6、120*6
