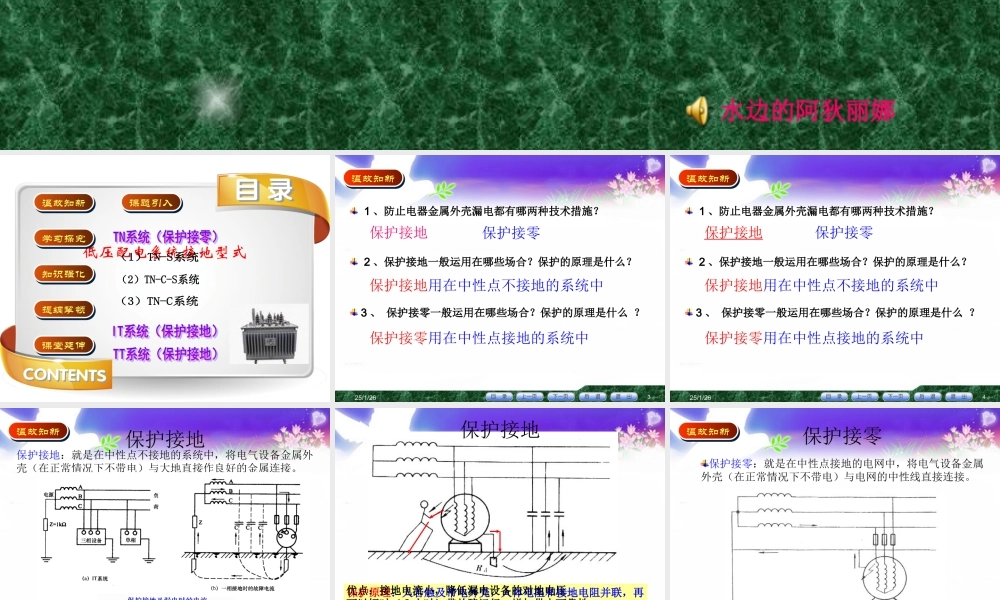

装饰装修电工基本技术 低压配电系统接地型式 合肥铁路工程学校 机电教研室 水边的阿狄丽娜水边的阿狄丽娜 低压配电系统接地型式 温故知新 学习探究 课题引入 知识强化 课堂延伸 提纲挈领 3 2023/4/27 温故知新 2、保护接地一般运用在哪些场合？保护的原理是什么？、保护接地一般运用在哪些场合？保护的原理是什么？1、防止电器金属外壳漏电都有哪两种技术措施？、防止电器金属外壳漏电都有哪两种技术措施？3、保护接零一般运用在哪些场合？保护的原理是什么保护接零一般运用在哪些场合？保护的原理是什么？保护接地 保护接零 保护接地用在中性点不接地的系统中 保护接零用在中性点接地的系统中 4 2023/4/27 温故知新 2、保护接地一般运用在哪些场合？保护的原理是什么？、保护接地一般运用在哪些场合？保护的原理是什么？1、防止电器金属外壳漏电都有哪两种技术措施？、防止电器金属外壳漏电都有哪两种技术措施？3、保护接零一般运用在哪些场合？保护的原理是什么保护接零一般运用在哪些场合？保护的原理是什么？保护接地 保护接零 保护接地用在中性点不接地的系统中 保护接零用在中性点接地的系统中 5 2023/4/27 温故知新 保护接地电阻值应小于保护接地电阻值应小于4欧姆。欧姆。保护接地：就是在中性点不接地的系统中，将电气设备金属外壳（在正常情况下不带电）与大地直接作良好的金属连接。保护接地 6 2023/4/27 保护原理保护原理：人若触及带电外壳，人体电阻和接地电阻并联，：人若触及带电外壳，人体电阻和接地电阻并联，再通过另外两相对地的漏电阻形成回路。因为人体电阻比接再通过另外两相对地的漏电阻形成回路。因为人体电阻比接地电阻大得多地电阻大得多(2000:4)。故流过人体的电流小得多。故流过人体的电流小得多(1:500)，通常小于安全电流通常小于安全电流10mA，保证了安全用电。，保证了安全用电。优点：接地电流小，降低漏电设备的对地电压优点：接地电流小，降低漏电设备的对地电压 可以短时（可以短时（2小时）带故障运行，增加供电可靠性。小时）带故障运行，增加供电可靠性。缺点：接地故障引起其余两相对地电压升高，不利于安全和绝缘。缺点：接地故障引起其余两相对地电压升高，不利于安全和绝缘。保护接地 7 2023/4/27 温故知新 保护接零：就是在中性点接地的电网中，将电气设备金属外壳（在正常情况下不带电）与电网的中性线直接连接。保护接零 8 2023/4/27 保护原理保护原理：一旦设备外壳漏电，借助接零线路使设备：一旦设备外壳漏电，借助接零线路使设备形成单相短路，促使线路上的保护装置动作，快速切形成单相短路，促使线路上的保护装置动作，快速切断故障设备的电源。断故障设备的电源。保护接零必须配合熔断器等保护装置一起使用保护接零必须配合熔断器等保护装置一起使用 保护接零 优点：优点：1、漏电导致接地短路电流，保护装置快速动作跳闸。、漏电导致接地短路电流，保护装置快速动作跳闸。2、不致引起其余两相对地电压升高，安全。、不致引起其余两相对地电压升高，安全。缺点：增加了停电次数，降低供电可靠性。缺点：增加了停电次数，降低供电可靠性。温故知新 9 2023/4/27 课题引入 目前电力工程上普遍采用三相制供电。补充知识：三相电路补充知识：三相电路 （1）发电方面：比单项电源可提高功率）发电方面：比单项电源可提高功率50；（2）输电方面：比单项输电节省钢材）输电方面：比单项输电节省钢材25；（3）配电方面：三相变压器比单项变压器经济且便于接）配电方面：三相变压器比单项变压器经济且便于接 入负载；入负载；（4）运电设备：具有结构简单、成本低、运行可靠、维）运电设备：具有结构简单、成本低、运行可靠、维 护方便等优点。护方便等优点。10 2023/4/27 三相电源的星形联接三相电源的星形联接 N 中点中点 或零点或零点 N ABCAUCAU火线火线 中线或零线中线或零线 火线火线 火线火线 线电线电压压 相电压相电压 目前，我国供电系统目前，我国供电系统线电压线电压 380V，相电压相电压220V。三相四线制三相四线制 把发电机三相绕组末端（X、Y、Z）接成一点，作为中性点N。而把始端（A、B、C）作为与外电路相联接的端点。这种联接方式称为电源的星形联结。Y形联接形联接 11 2023/4/27 学习探究 根据现行的国家标准根据现行的国家标准电压配电设计规范电压配电设计规范，低压配电系统，低压配电系统有三种接地形式，即有三种接地形式，即IT系统、系统、TT系统、系统、TN系统系统 （2）第二个字母表示电器的第二个字母表示电器的外露可导电部分外露可导电部分与地的关系：与地的关系：T-电气装置的外露可导电部分直接接地直接接地，此接地点在电气上独立于电源端的接地点；N-电气装置的外露可导电部分经中性线在电源端接地经中性线在电源端接地。外露可导电部分：正常时没电，但故障时能带一定对地电压且容易被人触及的电气装置的导电部分。如水泵、电冰箱的金属外壳，金属配电箱等。（1）第一个字母表示第一个字母表示电源端电源端与地的关系：与地的关系：T-电源端有一点直接直接接地 I-电源端所有带电部分不接地不接地或有一点通过阻抗接地。中性点 12 2023/4/27 IT系统就是系统就是电源中性点不接地、用电设备外电源中性点不接地、用电设备外露可导电部分直接接地的系统露可导电部分直接接地的系统。IT系统可以系统可以有中性线。但有中性线。但IEC（国际电工委员会（国际电工委员会）强）强烈建议不设置中性线（因为如设置中性线，烈建议不设置中性线（因为如设置中性线，在在IT系统中系统中N线任何一点发生接地故障，该线任何一点发生接地故障，该系统将不再是系统将不再是IT系统了）。系统了）。IT系统中，连接系统中，连接设备外露可导电部分设备外露可导电部分和接地体的导线，就和接地体的导线，就是是PE线。线。WVULLPEPEL1L2L3PE线是专门用于将电气装置外露导电部分接地的导体，俗称保护地线，一般采用黄黄/绿绿双色线。学习探究 13 2023/4/27 IT系统特点系统特点：一相发生接地故障时：一相发生接地故障时，允许继续运行允许继续运行，但要发出信号但要发出信号。系统中所有设备的外露可导电部分都是经各自的系统中所有设备的外露可导电部分都是经各自的PE线分别直接接地线分别直接接地，各自各自的的PE线间无电磁联系线间无电磁联系，因此适于对数据处理因此适于对数据处理、精密检测装置等供电精密检测装置等供电。在某些不间断供电要求高的场所在某些不间断供电要求高的场所（矿山矿山、井下井下、大医院的手术室大医院的手术室）应用较应用较多多，在常规建筑中应用较少在常规建筑中应用较少。学习探究 14 2023/4/27 TT系统就是电源中性点直接接地、用电设备外露可导电部分也直接接地的系统。通常将电源中性点的接地叫做工作接地，而设备外露可导电部分的接地叫做保护接地。TT系统中，这两个接地必须是相互独立的。设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地WVUNLPEPEL1L2L3NNPE三相设备单相设备单相插座NTT 系统中负载的所有系统中负载的所有接地均称为保护接地接地均称为保护接地 学习探究 15 2023/4/27 5、TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。因此 TT 系统难以推广。1、正常运行时，工作零线可以有电流，专用保护线没有电流。2、TT系统由于接地装置就在设备附近，因此PE线断线的几率小，且容易被发现。3、TT 系统中所有设备的外露可导电部分都是经各自的PE线分别直接接地，各自的PE线间无电磁联系，因此，TT系统适用于对电压敏感的数据处理设备及精密电子设备进行供电；在爆炸与火灾危险性场所等有优势。4、TT 系统适用于接地保护很分散的地方。学习探究 16 2023/4/27 TN系统即电源中性点直接接地、设备外露可导电部分与电源中性点直接电气连接的系统。按照中性线与保护接地线的组合情况，TN系统有三种型式 TNS系统（整个系统的中性线与保护接地线是系统（整个系统的中性线与保护接地线是分开分开的）的）TN系统（系统的中性线与保护接地线有系统（系统的中性线与保护接地线有部分部分是合一的（主电路），部分是分开的（入户后）是合一的（主电路），部分是分开的（入户后）TN系统（整个系统的中性线与保护接地线是系统（整个系统的中性线与保护接地线是合一合一的）的）学习探究 17 2023/4/27 TN系统即电源中性点直接接地、设备外露可导电部分利用单独的保护接地线与电源中性点直接电气连接的系统。学习探究 由于传统习惯的影响，现在还经常将由于传统习惯的影响，现在还经常将TN-S系统称为三相五线制系统系统称为三相五线制系统 18 2023/4/27 TNS系统的保护线PE上不得装设熔断器、开关，要确保其良好的电气连接。学习探究 TNS系统的中性线(N线)和保护线(PE线)是分开的，各尽其责。其N线单独作为工作零线，只用作单相照明负载回路。系统正常运行时，专用保护线PE上不会有电流，电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠。TNS方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统 19 2023/4/27 TN系统即电源中性点直接接地、设备外露可导电部分所用的保护接地线与中性线有一部分是合一的系统。学习探究 WVUNLPEL1L2L3NN三相设备单相设备单相插座NPEPEN配电箱线与线和为一体的部分称为线（保护接地线和中性线共用线）20 2023/4/27 TNS系统的PE 线不能接入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。PE 线上不许安装开关和熔断器。PE 线和线分开后不能再合并。学习探究 TNS系统可以降低电器外壳对地的电压，然而又不能完全消除这个电压。要求负载尽量平衡，而且在 PE 线上应作重复接地。在民用建筑中，主干电源线采用TN-C系统，进入建筑物内改为TN-S系统。21 2023/4/27 TN系统即电源中性点直接接地、设备外露可导电部分所用的保护接地线与中性线是共用合一的系统。学习探究 TN-C系统将PE线和N线的功能综合起来，由一根称为PEN线的导体同时承担两者的功能。在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外露的可导电部分。由于它所固有的技术上的种种弊端，已很少采用，尤其是在民用配电中已基本上不允许采用TN-C系统。WVUNLPEPEL1L2L3NPEN三相设备单相设备单相插座N22 2023/4/27 TN系统只适用于三相负载基本平衡的情况，若三相负载只适用于三相负载基本平衡的情况，若三相负载不平衡，线上有不平衡电流，对地有电压，所以与保不平衡，线上有不平衡电流，对地有电压，所以与保护线所连接的电器设备金属外壳有一定的电压，非常危险。护线所连接的电器设备金属外壳有一定的电压，非常危险。学习探究 TN系统系统设备外壳带电时，接零保护系统能将漏电电流上升为短路电流，实际就是单相对地短路故障，熔丝会熔断或自动开关跳闸，使故障设备断电，比较安全。TN系统系统如果工作零线断线，则保护接零的通电设备外壳带电。TN系统干线上使用漏电断路器时，工作零线后面的所有系统干线上使用漏电断路器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上闸。所以，实用中工重复接地必须拆除，否则漏电开关合不上闸。所以，实用中工作零线只能在漏电断路器的上侧重复接地作零线只能在漏电断路器的上侧重复接地 23 2023/4/27 学习探究 卫生间内局部等电位联结是将卫生间内的金属管道等各种金属件通过等电位联结线在等电位联结端子板处联结起来。所有金属件如金属水管、暖气片、淋浴的喷头和金属地漏、毛巾架、肥皂盒都连接到等电位联结端子板处 等电位联结线采用4平方毫米的BVR（多铜芯聚氯乙烯软护套线）导线在地面内和墙内穿PVC（聚氯乙烯）塑料管暗敷 局部等电位联结端子板应设置在方便检测的位置（距地面30厘米处），等电位联结
