内蒙电力 典型操作票编写规范.doc

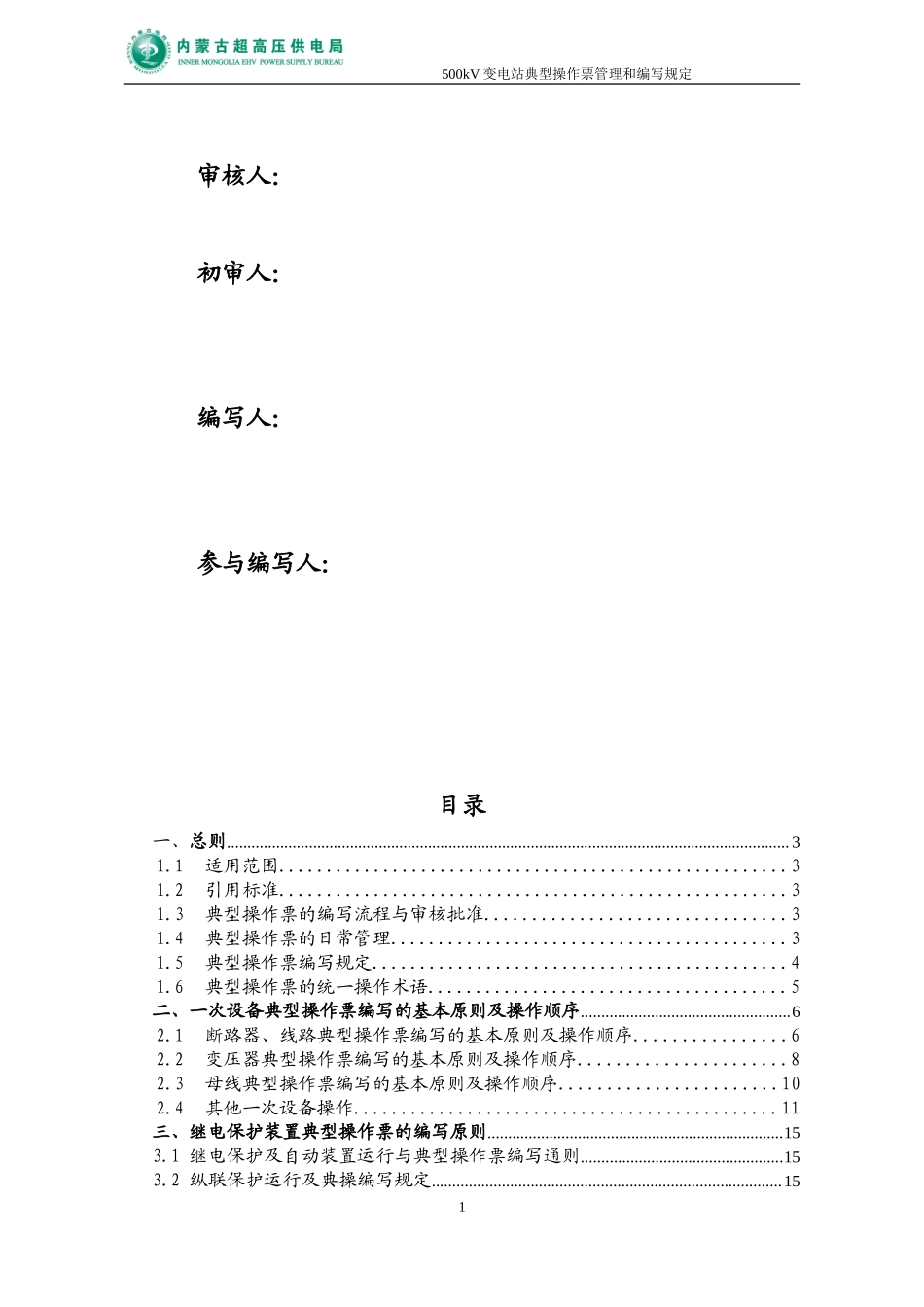

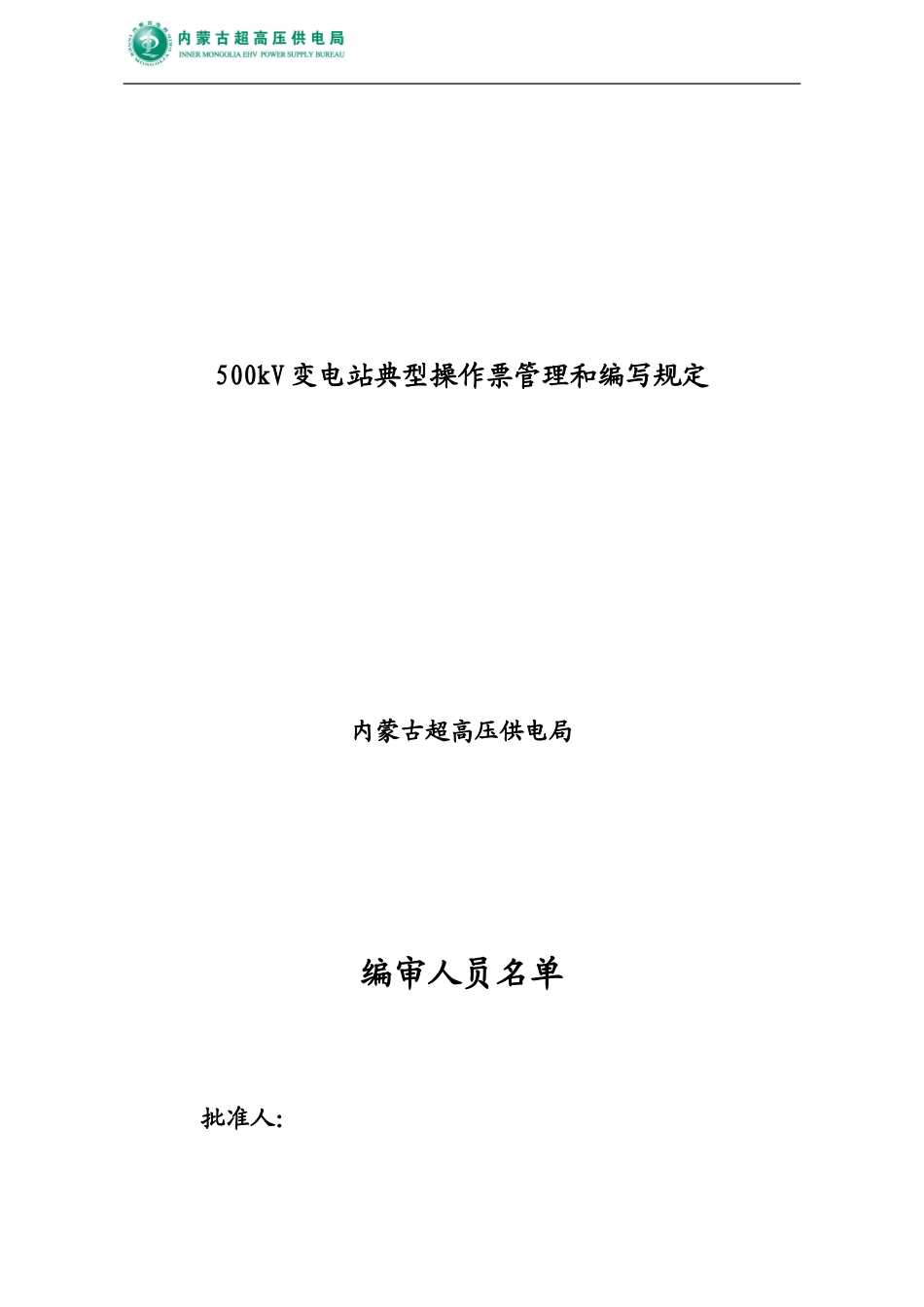

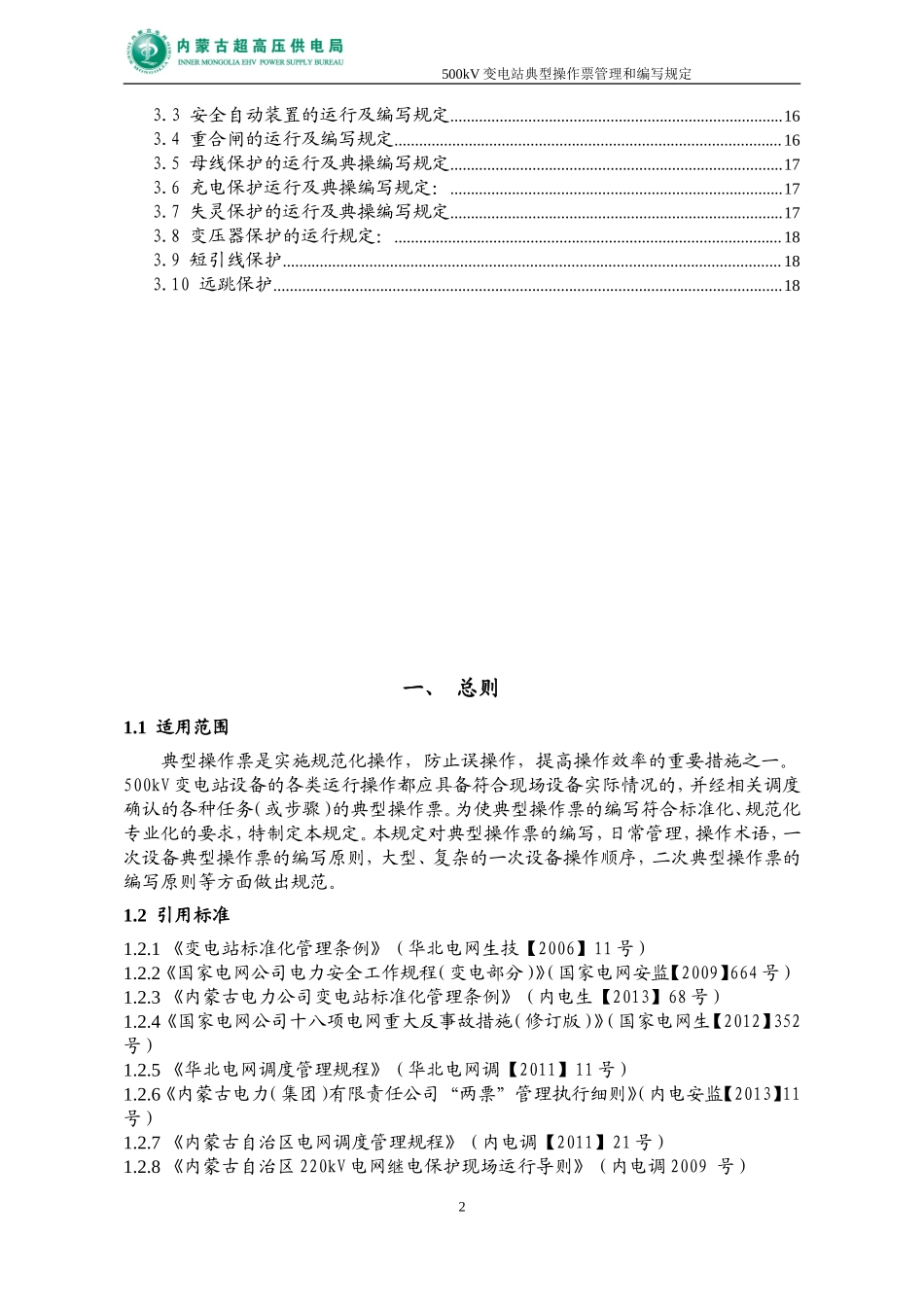

500kV变电站典型操作票管理和编写规定 500kV变电站典型操作票管理和编写规定 内蒙古超高压供电局 编审人员名单 批准人： 审核人： 初审人： 编写人： 参与编写人： 目录 一、总则 3 1.1 适用范围 3 1.2 引用标准 3 1.3 典型操作票的编写流程与审核批准 3 1.4 典型操作票的日常管理 3 1.5 典型操作票编写规定 4 1.6 典型操作票的统一操作术语 5 二、一次设备典型操作票编写的基本原则及操作顺序 6 2.1 断路器、线路典型操作票编写的基本原则及操作顺序 6 2.2 变压器典型操作票编写的基本原则及操作顺序 8 2.3 母线典型操作票编写的基本原则及操作顺序 10 2.4 其他一次设备操作 11 三、继电保护装置典型操作票的编写原则 15 3.1 继电保护及自动装置运行与典型操作票编写通则 15 3.2 纵联保护运行及典操编写规定 15 3.3 安全自动装置的运行及编写规定 16 3.4 重合闸的运行及编写规定 16 3.5 母线保护的运行及典操编写规定 17 3.6 充电保护运行及典操编写规定： 17 3.7 失灵保护的运行及典操编写规定 17 3.8 变压器保护的运行规定： 18 3.9 短引线保护 18 3.10 远跳保护 18 一、 总则 1. 1.1 适用范围 典型操作票是实施规范化操作，防止误操作，提高操作效率的重要措施之一。500kV变电站设备的各类运行操作都应具备符合现场设备实际情况的，并经相关调度确认的各种任务（或步骤）的典型操作票。为使典型操作票的编写符合标准化、规范化、专业化的要求，特制定本规定。本规定对典型操作票的编写，日常管理，操作术语，一次设备典型操作票的编写原则，大型、复杂的一次设备操作顺序，二次典型操作票的编写原则等方面做出规范。 1.2 引用标准 1.2.1 《变电站标准化管理条例》（华北电网生技【2006】11号） 1.2.2 《国家电网公司电力安全工作规程（变电部分）》（国家电网安监【2009】664号） 1.2.3 《内蒙古电力公司变电站标准化管理条例》（内电生【2013】68号） 1.2.4 《国家电网公司十八项电网重大反事故措施（修订版）》（国家电网生【2012】352号） 1.2.5 《华北电网调度管理规程》（华北电网调【2011】11号） 1.2.6 《内蒙古电力（集团）有限责任公司“两票”管理执行细则》（内电安监【2013】11号） 1.2.7 《内蒙古自治区电网调度管理规程》（内电调【2011】21号） 1.2.8 《内蒙古自治区220kV电网继电保护现场运行导则》（内电调2009 号） 1.2.9 根据各变电站《现场运行规程》和主接线图。 1.2.10 根据各变电站实际设备、继电保护定值整定书、继电保护运行注意事项、图纸资料等以及其他有关内容。 1.3 典型操作票的编写流程与审核批准 1.3.1 典型操作票由变电站的站长或技术安全员组织主值及以上的运行人员根据编写依据，拟写具体的操作步骤。 1.3.2 典型操作票编写完成后，需经过变电站运行人员自审合格并由站长审核签名。 1.3.3 变电站对典操操作步骤的正确性负责。 1.3.4 站内审核完成后装订成册，由变电运行管理处审核签名，变电运行管理处对典型操作票的原则正确性负责。 1.3.5 经运行部门审核签后的典型操作票，报局生技处审核。生技处审核后报生产局长或运行副总审核、批准。自批准之日起，典型操作票有效。经批准的变电站典型操作票的电子版交变电运行管理处备案。 1.4 典型操作票的日常管理 1.4.1 典型操作票每年二月份定期进行全面修订。 1.4.2 任何设备或接线变更需修改典型操作票的相关内容，应在投运前完成修订、审核、批准手续。退役设备的典型操作票要及时清理。 1.4.3 使用中应保持典型操作票完整与整洁，如有破损要及时补印。 1.4.4 利用“五防”系统出票的变电站，操作票系统中保存的典型操作票应与批准的纸质版的典型操作票保持一致。 1.4.5 典型操作票的管理责任人：500变电站技术安全员。 1.5 典型操作票编写规定 1.5.1典型操作票编写规定 1.5.1.1 典型操作票的编写格式应符合《电力安全工作规程》、《内蒙古电力公司两票管理执行细则》（内电安监【2013】11号）的规定。 1.5.1.2 编写典型操作票时应结合站内一、二次设备实际情况，综自、继保、安自定值要求、运行规程、调度规程、运行注意事项、有关图纸以及检修、继保校验人员填写的注意事项等有关内容进行。 1.5.1.3 典型操作票必须使用“调度操作标准术语”和“设备双重名称”，使用的设备双重名称必须经调度批准且与现场实际设备标识一致。 1.5.1.4 凡在操作过程中，使用的操作任务名称相同，其操作步骤必须一致。 1.5.1.5 同一变电站中相同性质的回路，若其设备配置相同时可以相互套用，否则必须分别编写典型操作票，不能相互套用。 1.5.1.6 如操作任务或步骤有特殊要求应在典型操作票中详细说明，或填写注意事项，且被说明的步骤应打“*”号。 1.5.2典型操作票需编写的内容 1. 1.1. 1.2. 1.3. 1.4. 1.5. 1.5.1. 1.5.2. 1. 1.1. 1.2. 1.3. 1.4. 1.5. 1.5.1. 1.5.2. 1.5.2.1 主变停送电操作（现场运行规程中的运行方式应为正常运行方式，典型操作票以正常运行方式为准，按照操作票标准术语编写） 1.5.2.2 各出线停送电操作 ⑴ 500kV出线停送电操作 ⑵ 220kV出线停送电操作 ⑶ 35kV无功补偿装置停送电操作 1.5.2.3 母线操作 ⑴ 500kV母线停送电操作 ⑵ 220kV倒母线操作 1.5.2.4 电压互感器停送电操作 ⑴ 220kV电压互感器停送电操作（35kV电压互感器停送电操作参照执行） 1.5.2.5 站用变停送电操作（按照实际倒换方式编写，分别介绍两台站变互倒的操作方法） 1.5.2.6 变压器及线路保护投退操作 1.5.2.7 直流充电机的停送电操作 1.5.3为防止误操作，下列项目在操作票中应作为单独项目填写检查项目。 （1） 合刀闸前应检查开关三相确在断开位置。开关与刀闸的操作不在同一张操作票上的，在操作刀闸前也应填写“检查×××开关（三相）确在断开位置”。 （2） 合开关之前，检查监控系统、现场保护装置无异常。 （3） 合母线侧刀闸之后，检查电压切换确已接通；拉开母线刀闸之后，检查电压切换确已切换。 （4） 倒母线过程中，每条线路操作完检查负荷正常，如：“检查220kV大宁Ⅱ线263线路负荷正常” （5） 开关合闸后检查三相电流是否正常，位置指示是否正确。 （6） 用母联或分段开关拉停母线前，应检查母联或分段开关电流为零。 1.2. 1.3. 1.4. 1.5. 1.5.5. 1.5.5. 1.5.5. 1. 1.1. 1.2. 1.3. 1.4. 1.5. 1.5.1. 1.5.2. 1.5.3. 1.5.4开关改检修的操作一般宜先合母线侧接地闸刀（或挂接地线），再合线路（变压器）侧接地闸刀（或挂接地线）。变压器改检修时合接地闸刀（或挂接地线）宜遵循先高压侧，后低压侧的原则。检修改冷备用相反；电抗器、电容器等设备参照此原则执行。 1.6. 1.7. 1.5.5. 1.5.5. 1.5.5. 1.5.5无法进行直接验电，可以进行间接验电。即检查隔离开关（刀闸）的机械指示位置、电气指示、仪表及带电显示装置指示的变化，且至少应有两个及以上指示已同时发生对应变化；若进行遥控操作，则应同时检查隔离开关（刀闸）的状态指示、遥测、遥信信号及带电显示装置的指示进行间接验电。建议500kV设备停电的间接验电步骤为： （1） 检查监控及现场停电间隔所有隔离开关确在断开位置 （2） 监控检查停电设备确已无压无流。 1.6 典型操作票的统一操作术语 1.6.1 断路器、隔离开关(含低压刀闸)称“拉开、合上”。二次开关称“合上、断开”。 1.6.2 拉合断路器、隔离开关、小车开关、接地刀闸后检查位置。若断路器使用分相操作机构，则应对三相分别检查。如:检查251断路器三相确在断开位置，检查151断路器确在合好位置。 1.6.3 验电、操作地线称“验、装设、拆除”。如:在2516隔离开关线路侧验明三相无电，在951-6隔离开关断路器侧装设2号地线，拆除2016隔离开关主变压器侧3号地线。 （1） 验电、装设地线位置以隔离开关为准。称“隔离开关线路侧”、“隔离开关断路器侧”、“隔离开关母线侧”、“隔离开关主变压器侧”、“隔离开关电压互感器侧”、“隔离开关电抗器侧”、“隔离开关电容器侧”、“隔离开关电流互感器侧”、“隔离开关消弧线圈侧”、“隔离开关站用变侧”。 （2） 上述规定不能包括时，按实际位置填写。如:在351小车开关母线侧(主变侧、线路侧)装设1号地线。 （3） 母线上装设地线，如实际操作困难时可以装设在某隔离开关母线侧的引线上。如:在952-2隔离开关母线侧装设2号地线。 1.6.4 继电保护、自动装置、直流屏及站用电屏（柜）等连接片及把手不能切换多种方式的称“投入、退出”，继电保护、自动装置、直流屏及站用电屏（柜）等把手及连片能切换多种方式的称“改投”。如:投入麻华线111断路器距离Ⅰ段保护压板，退出1号主变差动保护压板，将251断路器重合闸把手由“单重”改投“停运”位置 ，将2号主变重瓦斯保护压板由“跳闸”改投“信号”位置。 1.6.5 小车开关称“摇至”。如:将911小车开关摇至工作位置，将911小车开关摇至试验位置。 1.6.5.1 “工作”位置是指一次插头已插入插嘴，开关在断开位置。 1.6.5.2 “试验”位置是指小车开关一次插头离开插嘴，二次插件未取下。 1.6.5.3 “检修”位置是指小车开关已摇至柜外，二次插件取下。 1.6.6 当母线停送电时，在拉开或合上母联开关前应填写“检查220kV XX 号母线负荷均已倒入XX号母线运行；检查220kV XX、XX母线方式倒正常”。 1.6.7 设备送电前，检查送电范围内接地刀闸确已拉开，接地线确已拆除。如:检查1号主变系列确无地线具备送电条件，检查110kVⅠ母确无地线具备送电条件，检查251系列确无地线具备送电条件。 1.6.8 母线充电后检查母线电压。如:检查220kVⅠ母电压指示正常。 1.6.9 母线充电前检查保护定值。如:检查母联212断路器定值确（已改）为充电定值。 二、 一次设备典型操作票编写的基本原则及操作顺序 本规范所列顺序只作为站内典操编写顺序依据，站内具体操作在不违反基本原则的情况下按调度令执行 2.1 断路器、线路典型操作票编写的基本原则及操作顺序 （1） 基本原则：停电操作必须按照断路器 负荷侧隔离开关 电源侧隔离开关的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。严禁带负荷拉合隔离开关。 （2） 操作顺序：断路器远方/就地把手只在断路器、隔离开关检修时改投就地位置，放在最后一步（即合上接地刀闸以后）；送电时，在拉开接地刀闸之后执行此项操作。其他情况（例如只有线路检修，断路器不检修）不做要求。典操中操作电源与远方/就地把
