DCS、PLC、QCS区别与介绍.ppt

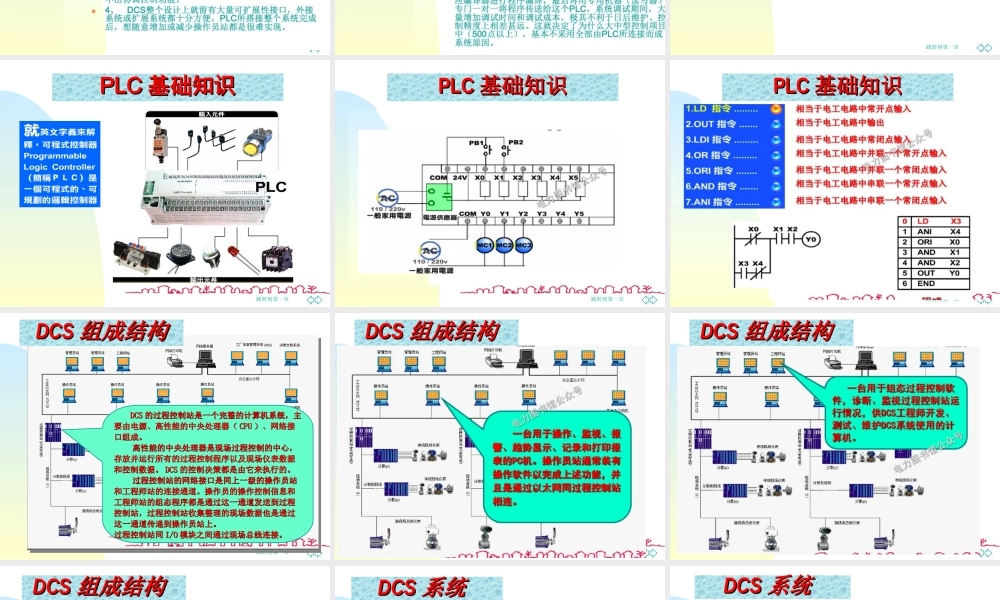

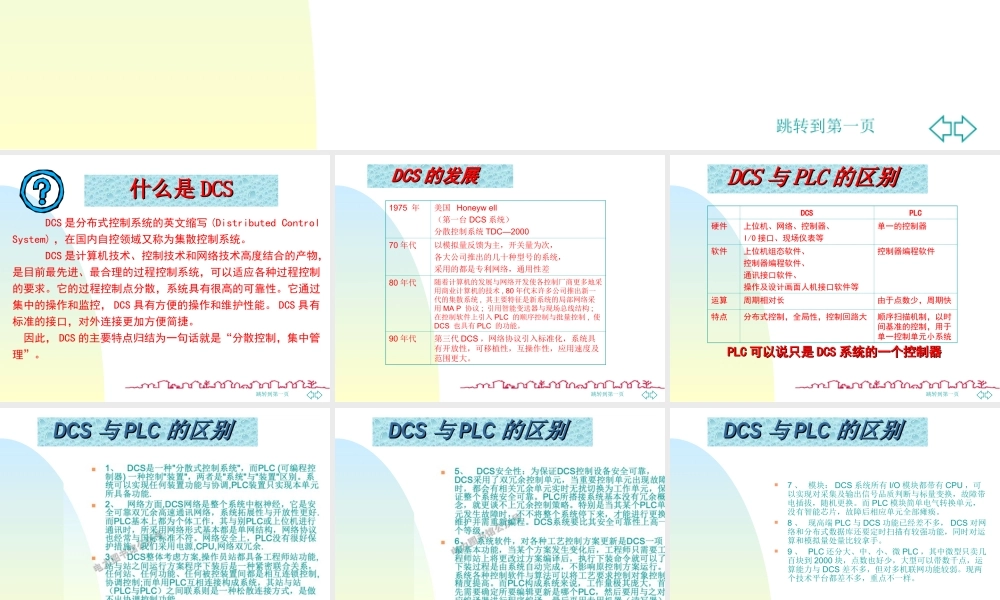

跳转到第一页 DCS、PLC、QCS介绍介绍 跳转到第一页 什么是什么是DCSDCS DCS是分布式控制系统的英文缩写(Distributed Control System)，在国内自控领域又称为集散控制系统。DCS是计算机技术、控制技术和网络技术高度结合的产物，是目前最先进、最合理的过程控制系统，可以适应各种过程控制的要求。它的过程控制点分散，系统具有很高的可靠性。它通过集中的操作和监控，DCS具有方便的操作和维护性能。DCS具有标准的接口，对外连接更加方便简捷。因此，DCS的主要特点归结为一句话就是“分散控制，集中管理”。跳转到第一页 DCSDCS的发展的发展 1975 年 美国 Honeyw ell （第一台DCS系统）分散控制系统TDC2000 70年代 以模拟量反馈为主，开关量为次，各大公司推出的几十种型号的系统，采用的都是专利网络，通用性差 80年代 随着计算机的发展与网络开发使各控制厂商更多地采用商业计算机的技术,80年代末许多公司推出新一代的集散系统,其主要特征是新系统的局部网络采用MA P 协议;引用智能变送器与现场总线结构;在控制软件上引入PLC 的顺序控制与批量控制,使DCS 也具有PLC 的功能。90年代 第三代DCS，网络协议引入标准化，系统具有开放性，可移植性，互操作性，应用速度及范围更大。跳转到第一页 DCSDCS与与PLCPLC的区别的区别 DCSDCS PLCPLC 硬件 上位机、网络、控制器、I/O接口、现场仪表等 单一的控制器 软件 上位机组态软件、控制器编程软件、通讯接口软件、操作及设计画面人机接口软件等 控制器编程软件 运算 周期相对长 由于点数少，周期快 特点 分布式控制，全局性，控制回路大 顺序扫描机制，以时间基准的控制，用于单一控制单元小系统 PLCPLC可以说只是可以说只是DCSDCS系统的一个控制系统的一个控制器器 PLCPLC可以说只是可以说只是DCSDCS系统的一个控制系统的一个控制器器 跳转到第一页 DCS与与PLC的区别的区别 跳转到第一页 DCS与与PLC的区别的区别 跳转到第一页 7、模块：DCS系统所有I/O模块都带有CPU，可以实现对采集及输出信号品质判断与标量变换，故障带电插拔，随机更换。而PLC模块简单电气转换单元，没有智能芯片，故障后相应单元全部瘫痪。8、现高端PLC与DCS功能已经差不多，DCS对网络和分布式数据库还要定时扫描有较强功能，同时对运算和模拟量处量比较拿手。9、PLC还分大、中、小、微PLC，其中微型只卖几百块到2000块，点数也好少，大型可以带数千点，运算能力与DCS差不多，但对多机联网功能较弱。现两个技术平台都差不多，重点不一样。DCS与与PLC的区别的区别 跳转到第一页 PLC基础知识基础知识 跳转到第一页 PLC基础知识基础知识 跳转到第一页 PLC基础知识基础知识 跳转到第一页 DCS组成结构组成结构 DCSDCS的过程控制站是一个完整的计算机系统，主的过程控制站是一个完整的计算机系统，主要由电源、高性能的中央处理器（要由电源、高性能的中央处理器（CPUCPU）、网络接口）、网络接口组成。组成。高性能的中央处理器是现场过程控制的中心，高性能的中央处理器是现场过程控制的中心，存放并运行所有的过程控制程序以及现场仪表数据存放并运行所有的过程控制程序以及现场仪表数据和控制数据。和控制数据。DCSDCS的控制决策都是由它来执行的。的控制决策都是由它来执行的。过程控制站的网络接口是同上一级的操作员站过程控制站的网络接口是同上一级的操作员站和工程师站的连接通道。操作员的操作控制信息和和工程师站的连接通道。操作员的操作控制信息和工程师站的组态程序都是通过这一通道发送到过程工程师站的组态程序都是通过这一通道发送到过程控制站，过程控制站收集整理的现场数据也是通过控制站，过程控制站收集整理的现场数据也是通过这一通道传递到操作员站上。这一通道传递到操作员站上。过程控制站同过程控制站同I/OI/O模块之间通过现场总线连接。模块之间通过现场总线连接。跳转到第一页 DCS组成结构组成结构 跳转到第一页 DCS组成结构组成结构 跳转到第一页 DCS通常采用若干个控制器（过程站）对一个生产过程中的众多控制点进行控制，各控制器间通过网络连接并可进行数据交换。生产控制操作采用计算机操作站，通过网络与控制器连接，收集生产数据，传达操作指令。从结构上划分，DCS包括过程级、操作级和管理级。过程级主要由过程控制站、I/O单元和现场仪表组成，是系统控制功能的主要实施部分。操作级包括：操作员站和工程师站，完成系统的操作和组态。管理级主要是指工厂管理信息系统（MIS系统），作为DCS更高层次的应用，目前国内纸行业应用到这一层的系统较少。DCS组成结构组成结构 跳转到第一页 DCS系统系统 信息层信息层 控制层控制层 设备层设备层 跳转到第一页 DCS系统系统 跳转到第一页 DigiVis Freelance 系统结构系统结构 现场仪表现场仪表 集成集成 FF 总线设备的编程总线设备的编程 DigiTool XXXXXX线海天测控线海天测控DCSDCS ABB-AC800控制器控制器 MCC控制柜控制柜 电机电机 西门子西门子IO模块模块 以太网以太网 跳转到第一页 控制器模块种类控制器模块种类 电源电源 各种网络连接模块各种网络连接模块 各种输输出各种输输出IOIO模块模块 CPUCPU 跳转到第一页 控制器模块种类控制器模块种类 DeviceNetDeviceNet模块模块 用于设备网用于设备网 在传动上连接现场操作台在传动上连接现场操作台PLCPLC DH+/IRODH+/IRO模块模块 用于设备网用于设备网 在传动上连接在传动上连接13361336变频器变频器 ETHERNETETHERNET模块模块 用于以太网用于以太网 连接上位机电脑连接上位机电脑 ControlNETControlNET模块模块 用于控制网用于控制网 连接多台连接多台LOGIXLOGIX控制器控制器 跳转到第一页 控制器模块种类控制器模块种类 模拟量输入模块（模拟量输入模块（AIAI）17561756-IF16IF16 模拟量输出模块（模拟量输出模块（AOAO）17561756-OF8OF8 开关量输入模块（开关量输入模块（DIDI）17561756-IB32IB32 开关量输出模块（开关量输出模块（DODO）17561756-OB32OB32 跳转到第一页 控制器的总线通讯控制器的总线通讯 跳转到第一页 一、符号含义一、符号含义 跳转到第一页 一、符号含义（继）一、符号含义（继）跳转到第一页 二、参数设定二、参数设定 操作员点击这里，操作员点击这里，出现基本参数设置出现基本参数设置 高级用户点这里高级用户点这里 出现出现PIDPID设置窗口设置窗口 跳转到第一页 三、设备控制三、设备控制 液位、流量、阀位液位、流量、阀位 4 4-20mA20mA送入送入AIAI模块模块 1756IF161756IF16 数据通过以太网送入上位机数据通过以太网送入上位机 数据通过以太网送入控制器数据通过以太网送入控制器 控制器送出控制器送出 4 4-20mA20mA信号到信号到 现场调节阀现场调节阀 1756OF81756OF8 MCCMCC送入控制器开关量信号：送入控制器开关量信号：准备、运行、故障准备、运行、故障 模拟量信号：电流、频率反馈模拟量信号：电流、频率反馈 控制器送给控制器送给MCCMCC开关量信号：开关量信号：启停信号启停信号 模拟量：频率给定模拟量：频率给定 跳转到第一页 四、四、DCS故障识别与处理故障识别与处理 开关阀开关阀DCSDCS画面出现闪烁画面出现闪烁 表示开关阀到位信号未收到表示开关阀到位信号未收到 检查阀门是否卡死，检查阀门是否卡死，DCSDCS柜保险丝是否断等柜保险丝是否断等 同时我们可以查看开关阀控制窗口同时我们可以查看开关阀控制窗口 阀门异常时阀门异常时“阀门状态阀门状态”与与“阀门阀门命令命令”将出现不一致，在报警状态将出现不一致，在报警状态栏中也会出现故障提示栏中也会出现故障提示 阀门闪阀门闪烁烁 跳转到第一页 DCS故障识别与处理（继）故障识别与处理（继）调节阀故障：调节阀故障：阀位已打开很大，阀位已打开很大，但流量、压力显示不正常但流量、压力显示不正常 数据没有或数值固定不动数据没有或数值固定不动 调节阀控制窗口中调节阀控制窗口中 实际阀位与回路输出显示值偏差太大实际阀位与回路输出显示值偏差太大 处理：处理：检查阀门、流量计、压力变送器等现场仪表检查阀门、流量计、压力变送器等现场仪表 检查检查DCSDCS柜各连接点、保险丝、电源及输入、输出柜各连接点、保险丝、电源及输入、输出4 4-20mA20mA信号是否正信号是否正常常 数据没有或数值不动表示网络传输可能有问题，检查网络线及电脑数据没有或数值不动表示网络传输可能有问题，检查网络线及电脑 跳转到第一页 DCS故障识别与处理（继）故障识别与处理（继）跳转到第一页 跳转到第一页 RSLogix 5000介绍介绍 OSF One Shot Falling Storage Bit Store_bit1 Output Bit Out_bit1(OB)(SB)OSR One Shot Rising Storage Bit Store_bit1 Output Bit Out_bit1(OB)(SB)跳转到第一页 RSView32软件软件介绍介绍 跳转到第一页 QCS简介简介 QCSQCS是是 质量控制系统质量控制系统的简称，的简称，ABB QCSABB QCS主要由三主要由三大部件构成：大部件构成：1 1、扫描架、扫描架 2 2、AC450AC450控制器控制器 3 3、上位机、上位机 扫描架主要由水份、扫描架主要由水份、定量传感器。水份、定定量传感器。水份、定量测得的数据经网络传量测得的数据经网络传送到送到AC450AC450控制器，由控控制器，由控制器发出信号给干燥部制器发出信号给干燥部的蒸汽阀，控制其蒸汽的蒸汽阀，控制其蒸汽的大小，以达到水份的的大小，以达到水份的控制控制;而定量测得的数据而定量测得的数据经控制器控制上浆泵的经控制器控制上浆泵的定量阀大小，以控制上定量阀大小，以控制上浆量达到定量要求。浆量达到定量要求。跳转到第一页 AC450过程控制器过程控制器 跳转到第一页 ABB扫扫 描描 架架 扫描工作扫描工作 扫描停止扫描停止 自动纸边工作自动纸边工作 自动纸边停止自动纸边停止 远程远程 本地本地 手动向前手动向前 手动向后手动向后 设定左限位设定左限位 设定右限位设定右限位 抽样检测抽样检测 标准样板检测标准样板检测 定量传感器定量传感器 由放射性元素由放射性元素 水份传感器水份传感器 水份灯水份灯 水分传感器是基于红外线吸收水分传感器是基于红外线吸收原理而设计，是当物体被红外原理而设计，是当物体被红外光照射时，任何物质仅吸收一光照射时，任何物质仅吸收一定波长的辐射光，允许其它波定波长的辐射光，允许其它波长的辐射光通过长的辐射光通过 ，纸张水分，纸张水分测量选用对水不吸收的测量选用对水不吸收的1.811.81微微米近红外光作为参比波长和处米近红外光作为参比波长和处于吸收峰中心的于吸收峰中心的1.941.94微米近红微米近红外光作为测量波长外光作为测量波长,利用两种利用两种波长的单色光轮流交替地透过波长的单色光轮流交替地透过纸张，取其辐射强度的比值来纸张，取其辐射强度的比值来测定紙张水分测定紙张水分 放射源是采用带有放射物质放射源是采用带有放射物质Kr85Kr85的的 射线束测验量射线束测验量纸页的定量，其原理是利用纸页对纸页的定量，其原理是利用纸页对 射线的吸收敏射线的吸收敏感性。当放射源发出的射线穿透纸页后，纸页会吸感性。当放射源发出的射线穿透纸页后，纸页会吸收一部分射线，由于纸页吸收的射线量与纸页的定收一部分射线，由于纸页吸收的射线量与纸页的定量成线性关系，利用电子电路将穿过纸页的射线转量成线
