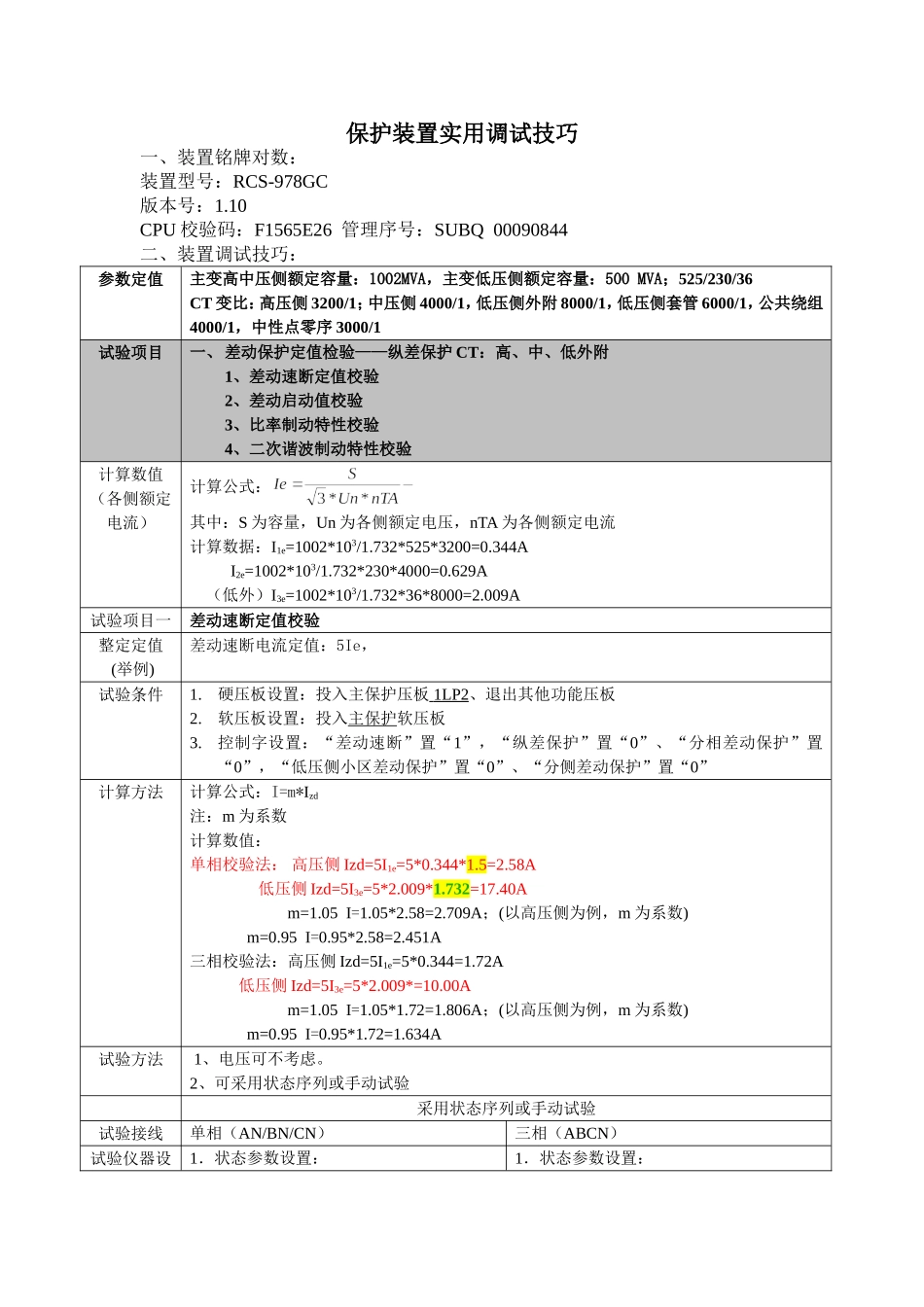

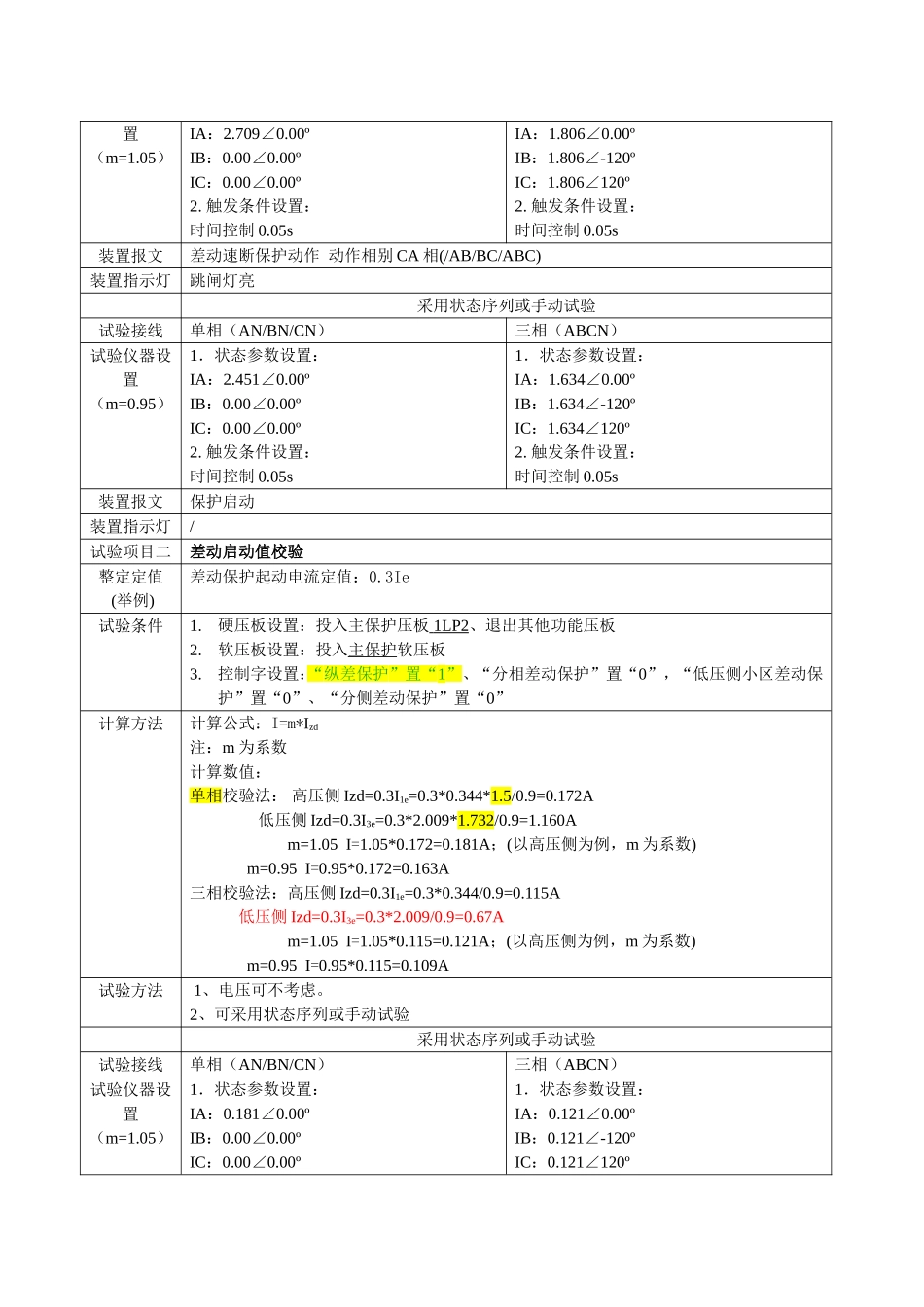

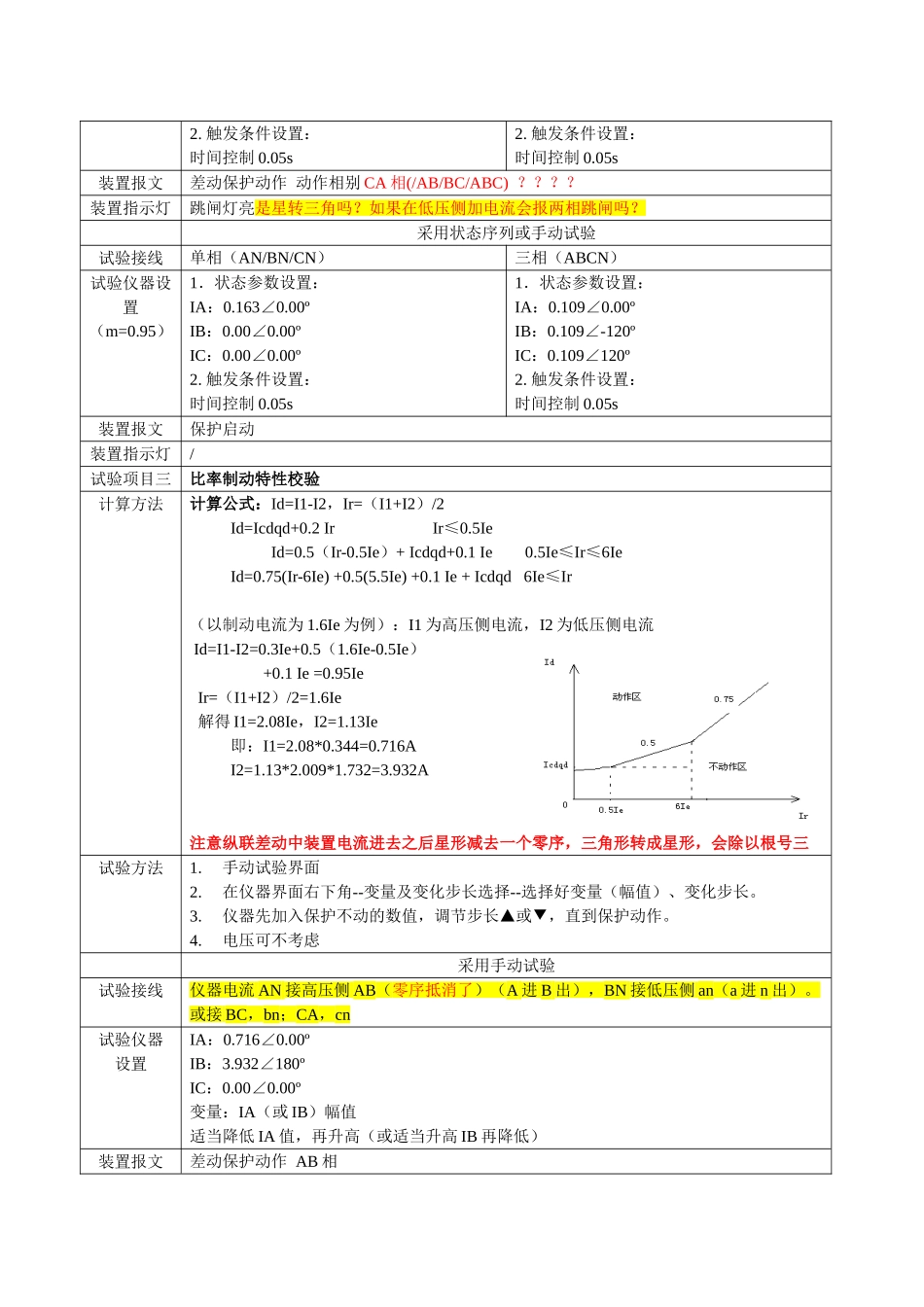

保护装置实用调试技巧 一、装置铭牌对数： 装置型号：RCS-978GC 版本号：1.10 CPU校验码：F1565E26 管理序号：SUBQ 00090844 二、装置调试技巧： 参数定值 主变高中压侧额定容量：1002MVA，主变低压侧额定容量：500 MVA；525/230/36 CT变比：高压侧3200/1；中压侧4000/1，低压侧外附8000/1，低压侧套管6000/1，公共绕组4000/1，中性点零序3000/1 试验项目 一、 差动保护定值检验——纵差保护CT：高、中、低外附 1、差动速断定值校验 2、差动启动值校验 3、比率制动特性校验 4、二次谐波制动特性校验 计算数值（各侧额定电流） 计算公式： 其中：S为容量，Un为各侧额定电压，nTA为各侧额定电流 计算数据：I1e=1002*103/1.732*525*3200=0.344A I2e=1002*103/1.732*230*4000=0.629A （低外）I3e=1002*103/1.732*36*8000=2.009A 试验项目一 差动速断定值校验 整定定值 (举例) 差动速断电流定值：5Ie， 试验条件 1. 硬压板设置：投入主保护压板 1LP2、退出其他功能压板 2. 软压板设置：投入主保护软压板 3. 控制字设置：“差动速断”置“1”，“纵差保护”置“0”、“分相差动保护”置“0”，“低压侧小区差动保护”置“0”、“分侧差动保护”置“0” 计算方法 计算公式：I=m*Izd 注：m为系数 计算数值： 单相校验法： 高压侧Izd=5I1e=5*0.344*1.5=2.58A 低压侧Izd=5I3e=5*2.009*1.732=17.40A m=1.05 I=1.05*2.58=2.709A；(以高压侧为例，m为系数) m=0.95 I=0.95*2.58=2.451A 三相校验法：高压侧Izd=5I1e=5*0.344=1.72A 低压侧Izd=5I3e=5*2.009*=10.00A m=1.05 I=1.05*1.72=1.806A；(以高压侧为例，m为系数) m=0.95 I=0.95*1.72=1.634A 试验方法 1、电压可不考虑。 2、可采用状态序列或手动试验 采用状态序列或手动试验 试验接线 单相（AN/BN/CN） 三相（ABCN） 试验仪器设置 （m=1.05） 1．状态参数设置： IA：2.709∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 触发条件设置： 时间控制0.05s 1．状态参数设置： IA：1.806∠0.00º IB：1.806∠-120º IC：1.806∠120º 2. 触发条件设置： 时间控制0.05s 装置报文 差动速断保护动作 动作相别CA相(/AB/BC/ABC) 装置指示灯 跳闸灯亮 采用状态序列或手动试验 试验接线 单相（AN/BN/CN） 三相（ABCN） 试验仪器设置 （m=0.95） 1．状态参数设置： IA：2.451∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 触发条件设置： 时间控制0.05s 1．状态参数设置： IA：1.634∠0.00º IB：1.634∠-120º IC：1.634∠120º 2. 触发条件设置： 时间控制0.05s 装置报文 保护启动 装置指示灯 / 试验项目二 差动启动值校验 整定定值 (举例) 差动保护起动电流定值：0.3Ie 试验条件 1. 硬压板设置：投入主保护压板 1LP2、退出其他功能压板 2. 软压板设置：投入主保护软压板 3. 控制字设置：“纵差保护”置“1”、“分相差动保护”置“0”，“低压侧小区差动保护”置“0”、“分侧差动保护”置“0” 计算方法 计算公式：I=m*Izd 注：m为系数 计算数值： 单相校验法： 高压侧Izd=0.3I1e=0.3*0.344*1.5/0.9=0.172A 低压侧Izd=0.3I3e=0.3*2.009*1.732/0.9=1.160A m=1.05 I=1.05*0.172=0.181A；(以高压侧为例，m为系数) m=0.95 I=0.95*0.172=0.163A 三相校验法：高压侧Izd=0.3I1e=0.3*0.344/0.9=0.115A 低压侧Izd=0.3I3e=0.3*2.009/0.9=0.67A m=1.05 I=1.05*0.115=0.121A；(以高压侧为例，m为系数) m=0.95 I=0.95*0.115=0.109A 试验方法 1、电压可不考虑。 2、可采用状态序列或手动试验 采用状态序列或手动试验 试验接线 单相（AN/BN/CN） 三相（ABCN） 试验仪器设置 （m=1.05） 1．状态参数设置： IA：0.181∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 触发条件设置： 时间控制0.05s 1．状态参数设置： IA：0.121∠0.00º IB：0.121∠-120º IC：0.121∠120º 2. 触发条件设置： 时间控制0.05s 装置报文 差动保护动作 动作相别CA相(/AB/BC/ABC) ？？？？ 装置指示灯 跳闸灯亮是星转三角吗？如果在低压侧加电流会报两相跳闸吗？ 采用状态序列或手动试验 试验接线 单相（AN/BN/CN） 三相（ABCN） 试验仪器设置 （m=0.95） 1．状态参数设置： IA：0.163∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 触发条件设置： 时间控制0.05s 1．状态参数设置： IA：0.109∠0.00º IB：0.109∠-120º IC：0.109∠120º 2. 触发条件设置： 时间控制0.05s 装置报文 保护启动 装置指示灯 / 试验项目三 比率制动特性校验 计算方法 计算公式：Id=I1-I2，Ir=（I1+I2）/2 Id=Icdqd+0.2 Ir Ir≤0.5Ie Id=0.5（Ir-0.5Ie）+ Icdqd+0.1 Ie 0.5Ie≤Ir≤6Ie Id=0.75(Ir-6Ie) +0.5(5.5Ie) +0.1 Ie + Icdqd 6Ie≤Ir （以制动电流为1.6Ie为例）：I1为高压侧电流，I2为低压侧电流 Id=I1-I2=0.3Ie+0.5（1.6Ie-0.5Ie） +0.1 Ie =0.95Ie Ir=（I1+I2）/2=1.6Ie 解得I1=2.08Ie，I2=1.13Ie 即：I1=2.08*0.344=0.716A I2=1.13*2.009*1.732=3.932A 注意纵联差动中装置电流进去之后星形减去一个零序，三角形转成星形，会除以根号三 试验方法 1. 手动试验界面 2. 在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。 3. 仪器先加入保护不动的数值，调节步长▲或▼，直到保护动作。 4. 电压可不考虑 采用手动试验 试验接线 仪器电流AN接高压侧AB（零序抵消了）（A进B出），BN接低压侧an（a进n出）。 或接BC，bn；CA，cn 试验仪器 设置 IA：0.716∠0.00º IB：3.932∠180º IC：0.00∠0.00º 变量：IA（或IB）幅值 适当降低IA值，再升高（或适当升高IB再降低） 装置报文 差动保护动作 AB相 装置指示灯 保跳闸灯亮 试验项目四 二次谐波制动特性校验 整定定值 (举例) 二次谐波制动：0.15 试验条件 1. 硬压板设置：投入主保护压板 1LP2、退出其他功能压板 2. 软压板设置：投入主保护软压板 3. 控制字设置：“纵差保护”置“1”、“二次谐波制动”置“1”、“分相差动保护”置“0”，“低压侧小区差动保护”置“0”、“分侧差动保护”置“0” 计算方法 计算公式：I2=K*I1 其中：I2为二次谐波幅值，I1为基波幅值，K为二次谐波制动系数 计算数据：当I1=2A时，I2=0.15*2=0.3A 试验方法 1. 手动试验界面 2. 在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。 3. 仪器先加入保护不动的数值，调节步长▲或▼，直到保护动作。 4. 电压可不考虑 采用手动试验 试验接线 仪器（AB）N接至保护装置AN 试验仪器设置 IA：2∠0 .00º 50Hz IB：0.3∠0.00º 100Hz IC：0.00∠0.00º 50Hz 变量：IB幅值 变化步长：0.01 适当升高IB值，再降低 装置报文 差动保护动作 CA相？？？？？？ 装置指示灯 跳闸灯亮 试验项目 二、分相差动保护定值检验——保护CT构成：高、中外附，低压侧套管 整定定值 (举例) 差动保护起动电流定值：0.3Ie 备注：动作曲线同纵差 试验条件 1. 硬压板设置：投入主保护压板 1LP2、退出其他功能压板 2. 软压板设置：投入主保护软压板 3. 控制字设置：“分相差动保护”置“1”，“纵差保护”置“0”、 “低压侧小区差动保护”置“0”、“分侧差动保护”置“0” 计算方法 计算公式：高中额定电流， 低压侧套管额定电流： Id=I1-I2，Ir=（I1+I2）/2 Id=Icdqd+0.2 Ir Ir≤0.5Ie Id=0.5（Ir-0.5Ie）+ Icdqd+0.1 Ie 0.5Ie≤Ir≤6Ie Id=0.75(Ir-6Ie) +0.5(5.5Ie) +0.1 Ie + Icdqd 6Ie≤Ir 计算数据：I1e=1002*103/1.732*525*3200=0.344A I2e=1002*103/1.732*230*4000=0.629A （低套）I3e=1002*103/3*36*6000=1.546A 以制动电流为1.6Ie为例）：I1为高压侧电流，I2为低压侧电流 Id=I1-I2=0.3Ie+0.5（1.6Ie-0.5Ie）+0.1 Ie =0.95Ie Ir=（I1+I2）/2=1.6Ie 解得I1=2.08Ie，I2=1.13Ie 即：I1=2.08*0.344=0.716A I2=1.13*1.546=1.747A 试验方法 1． 手动试验界面 2． 在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。 3． 仪器先加入保护不动的数值，调节步长▲或▼，直到保护动作。 4． 电压可不考虑 采用手动试验 试验接线 仪器电流AN接高压侧CT的AN，BN接低压侧套管CT的an 试验仪器 设置 IA：0.716∠0.00º IB：1.747∠180º IC：0.00∠0.00º 变量：IA（或IB）幅值 变化步长：0.01 适当降低IA值，
