RCS-931GMV保护装置实用调试方法.doc

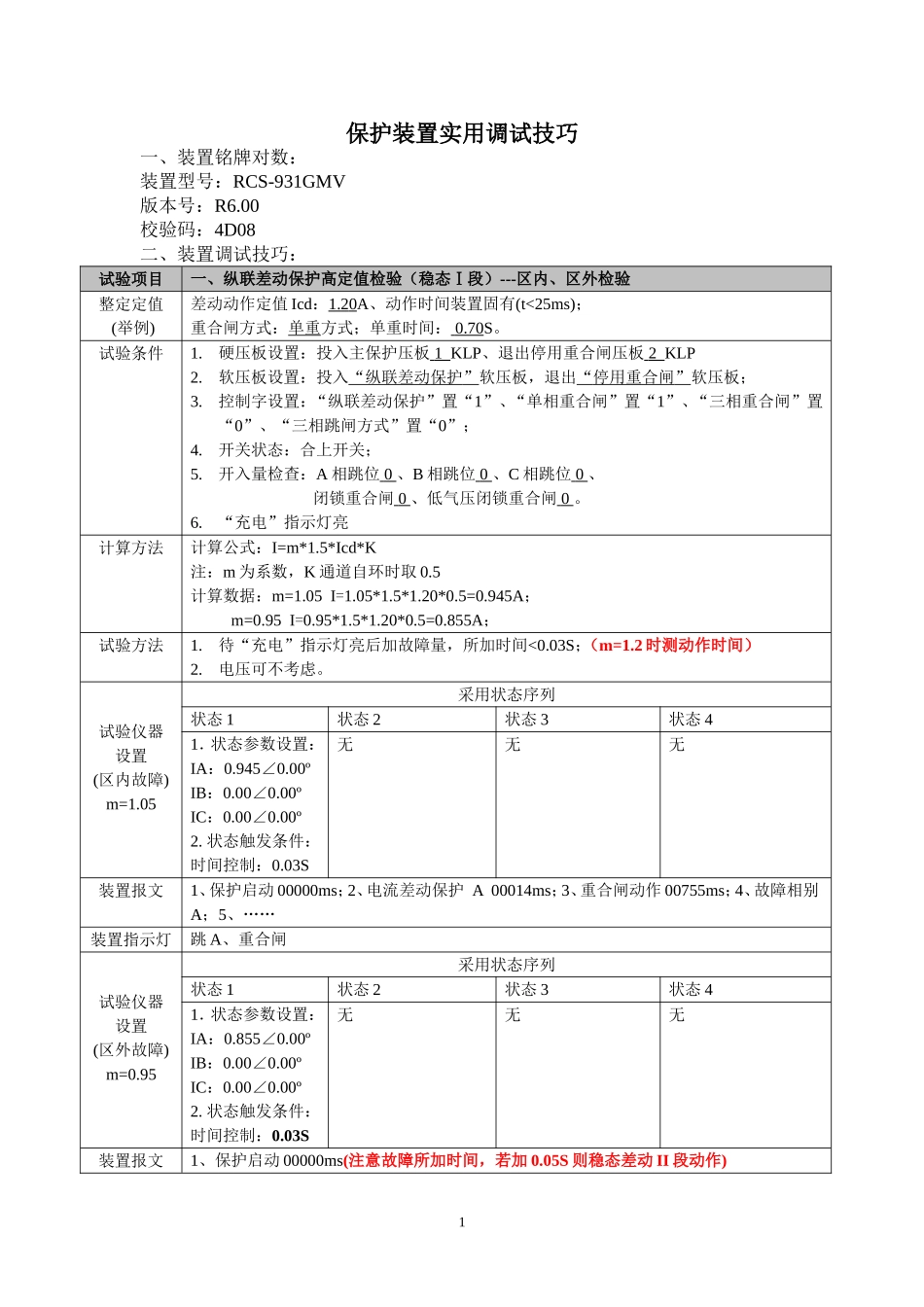

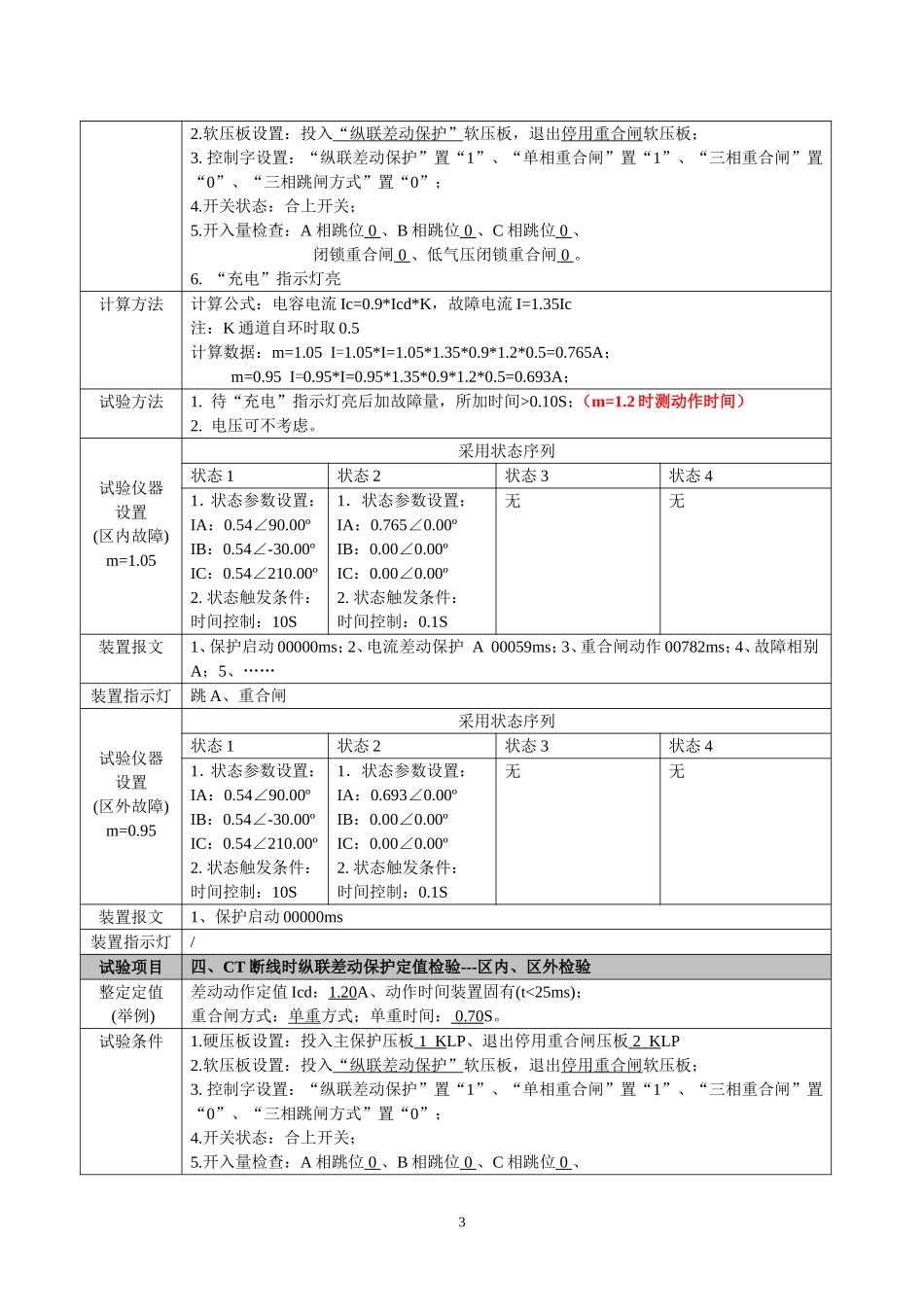

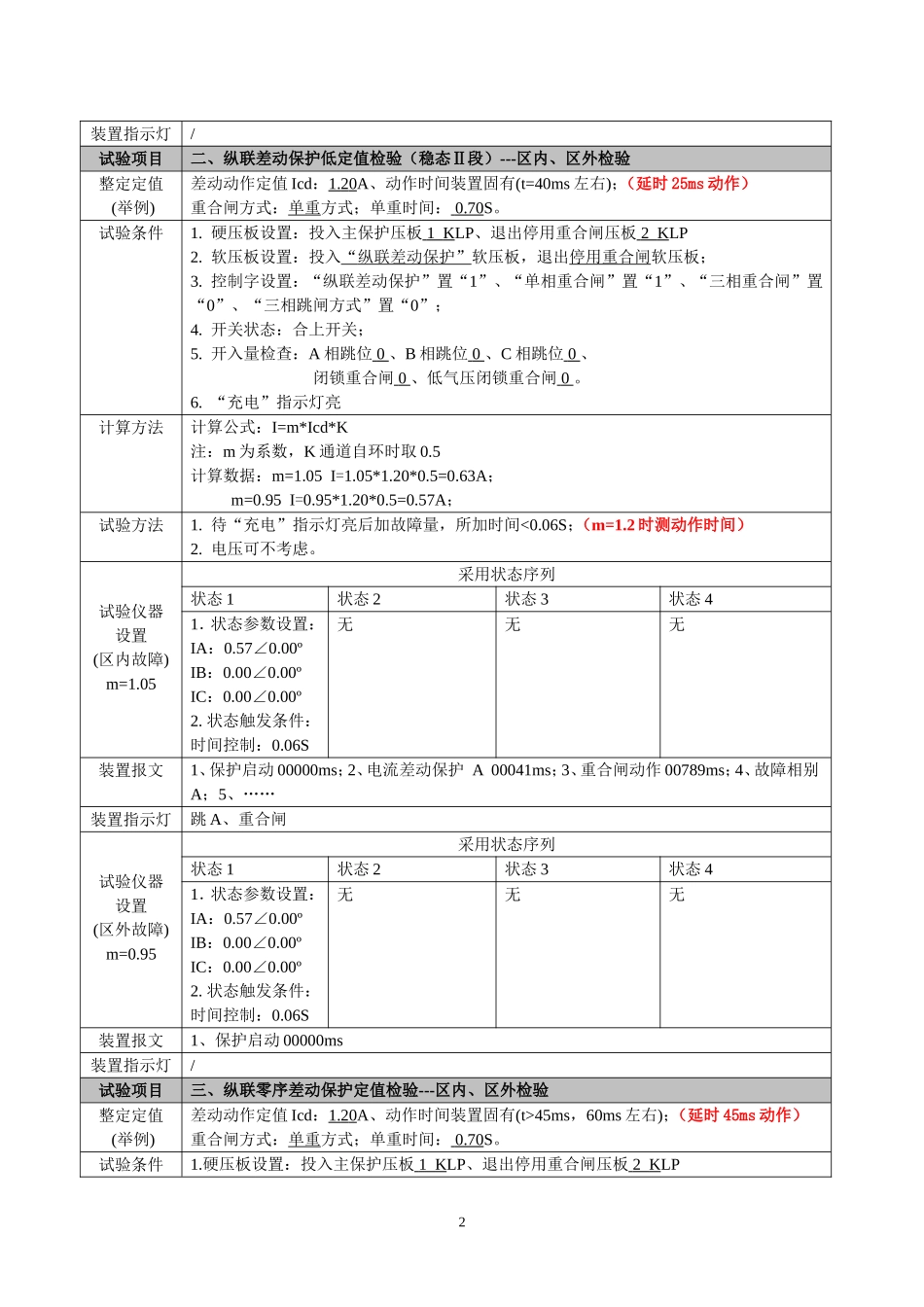

保护装置实用调试技巧 一、装置铭牌对数： 装置型号：RCS-931GMV 版本号：R6.00 校验码：4D08 二、装置调试技巧： 试验项目 一、纵联差动保护高定值检验（稳态Ⅰ段）---区内、区外检验 整定定值 (举例) 差动动作定值Icd：1.20A、动作时间装置固有(t<25ms)； 重合闸方式：单重方式；单重时间： 0.70S。 试验条件 1. 硬压板设置：投入主保护压板 1 KLP、退出停用重合闸压板 2 KLP 2. 软压板设置：投入“纵联差动保护”软压板，退出“停用重合闸”软压板； 3. 控制字设置：“纵联差动保护”置“1”、“单相重合闸”置“1”、“三相重合闸”置“0”、“三相跳闸方式”置“0”； 4. 开关状态：合上开关； 5. 开入量检查：A相跳位 0 、B相跳位 0 、C相跳位 0 、 闭锁重合闸 0 、低气压闭锁重合闸 0 。 6. “充电”指示灯亮 计算方法 计算公式：I=m*1.5*Icd*K 注：m为系数，K通道自环时取0.5 计算数据：m=1.05 I=1.05*1.5*1.20*0.5=0.945A； m=0.95 I=0.95*1.5*1.20*0.5=0.855A； 试验方法 1. 待“充电”指示灯亮后加故障量，所加时间<0.03S；（m=1.2时测动作时间） 2. 电压可不考虑。 试验仪器 设置 (区内故障) m=1.05 采用状态序列 状态1 状态2 状态3 状态4 1．状态参数设置： IA：0.945∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 状态触发条件： 时间控制：0.03S 无 无 无 装置报文 1、保护启动00000ms；2、电流差动保护 A 00014ms；3、重合闸动作00755ms；4、故障相别 A；5、…… 装置指示灯 跳A、重合闸 试验仪器 设置 (区外故障) m=0.95 采用状态序列 状态1 状态2 状态3 状态4 1．状态参数设置： IA：0.855∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 状态触发条件： 时间控制：0.03S 无 无 无 装置报文 1、保护启动00000ms(注意故障所加时间，若加0.05S则稳态差动II段动作) 装置指示灯 / 试验项目 二、纵联差动保护低定值检验（稳态Ⅱ段）---区内、区外检验 整定定值 (举例) 差动动作定值Icd：1.20A、动作时间装置固有(t=40ms左右)；（延时25ms动作） 重合闸方式：单重方式；单重时间： 0.70S。 试验条件 1. 硬压板设置：投入主保护压板 1 KLP、退出停用重合闸压板 2 KLP 2. 软压板设置：投入“纵联差动保护”软压板，退出停用重合闸软压板； 3. 控制字设置：“纵联差动保护”置“1”、“单相重合闸”置“1”、“三相重合闸”置“0”、“三相跳闸方式”置“0”； 4. 开关状态：合上开关； 5. 开入量检查：A相跳位 0 、B相跳位 0 、C相跳位 0 、 闭锁重合闸 0 、低气压闭锁重合闸 0 。 6. “充电”指示灯亮 计算方法 计算公式：I=m*Icd*K 注：m为系数，K通道自环时取0.5 计算数据：m=1.05 I=1.05*1.20*0.5=0.63A； m=0.95 I=0.95*1.20*0.5=0.57A； 试验方法 1. 待“充电”指示灯亮后加故障量，所加时间<0.06S；（m=1.2时测动作时间） 2. 电压可不考虑。 试验仪器 设置 (区内故障) m=1.05 采用状态序列 状态1 状态2 状态3 状态4 1．状态参数设置： IA：0.57∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 状态触发条件： 时间控制：0.06S 无 无 无 装置报文 1、保护启动00000ms；2、电流差动保护 A 00041ms；3、重合闸动作00789ms；4、故障相别 A；5、…… 装置指示灯 跳A、重合闸 试验仪器 设置 (区外故障) m=0.95 采用状态序列 状态1 状态2 状态3 状态4 1．状态参数设置： IA：0.57∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 状态触发条件： 时间控制：0.06S 无 无 无 装置报文 1、保护启动00000ms 装置指示灯 / 试验项目 三、纵联零序差动保护定值检验---区内、区外检验 整定定值 (举例) 差动动作定值Icd：1.20A、动作时间装置固有(t>45ms，60ms左右)；（延时45ms动作） 重合闸方式：单重方式；单重时间： 0.70S。 试验条件 1.硬压板设置：投入主保护压板 1 KLP、退出停用重合闸压板 2 KLP 2.软压板设置：投入“纵联差动保护”软压板，退出停用重合闸软压板； 3. 控制字设置：“纵联差动保护”置“1”、“单相重合闸”置“1”、“三相重合闸”置“0”、“三相跳闸方式”置“0”； 4.开关状态：合上开关； 5.开入量检查：A相跳位 0 、B相跳位 0 、C相跳位 0 、 闭锁重合闸 0 、低气压闭锁重合闸 0 。 6. “充电”指示灯亮 计算方法 计算公式：电容电流Ic=0.9*Icd*K，故障电流I=1.35Ic 注：K通道自环时取0.5 计算数据：m=1.05 I=1.05*I=1.05*1.35*0.9*1.2*0.5=0.765A； m=0.95 I=0.95*I=0.95*1.35*0.9*1.2*0.5=0.693A； 试验方法 1. 待“充电”指示灯亮后加故障量，所加时间>0.10S；（m=1.2时测动作时间） 2. 电压可不考虑。 试验仪器 设置 (区内故障) m=1.05 采用状态序列 状态1 状态2 状态3 状态4 1．状态参数设置： IA：0.54∠90.00º IB：0.54∠-30.00º IC：0.54∠210.00º 2. 状态触发条件： 时间控制：10S 1．状态参数设置： IA：0.765∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 状态触发条件： 时间控制：0.1S 无 无 装置报文 1、保护启动00000ms；2、电流差动保护 A 00059ms；3、重合闸动作00782ms；4、故障相别 A；5、…… 装置指示灯 跳A、重合闸 试验仪器 设置 (区外故障) m=0.95 采用状态序列 状态1 状态2 状态3 状态4 1．状态参数设置： IA：0.54∠90.00º IB：0.54∠-30.00º IC：0.54∠210.00º 2. 状态触发条件： 时间控制：10S 1．状态参数设置： IA：0.693∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 状态触发条件： 时间控制：0.1S 无 无 装置报文 1、保护启动00000ms 装置指示灯 / 试验项目 四、CT断线时纵联差动保护定值检验---区内、区外检验 整定定值 (举例) 差动动作定值Icd：1.20A、动作时间装置固有(t<25ms)； 重合闸方式：单重方式；单重时间： 0.70S。 试验条件 1.硬压板设置：投入主保护压板 1 KLP、退出停用重合闸压板 2 KLP 2.软压板设置：投入“纵联差动保护”软压板，退出停用重合闸软压板； 3. 控制字设置：“纵联差动保护”置“1”、“单相重合闸”置“1”、“三相重合闸”置“0”、“三相跳闸方式”置“0”； 4.开关状态：合上开关； 5.开入量检查：A相跳位 0 、B相跳位 0 、C相跳位 0 、 闭锁重合闸 0 、低气压闭锁重合闸 0 。 6. “充电”指示灯亮 计算方法 计算公式：I=m*1.5*I(max[Icdzd，Icd.dx])*K(差动电流定值1.2A，CT断线差动定值0.6A) 注：m为系数，K通道自环时取0.5 计算数据：m=1.05 I=1.05*1.5*1.2*0.5=0.945A； m=0.95 I=0.95*1.5*1.2*0.5=0.855A； 试验方法 1. 待自检报告中“CT断线”由“0→1”后加故障量，所加时间>0.05S； 2. 电压加三相正常值。 试验仪器 设置 (区内故障) m=1.05 [前提：“CT断线闭锁差动”置“1”]采用状态序列 状态1 状态2 状态3 状态4 1．状态参数设置： IA：0.53∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 状态触发条件： 时间控制：>15S 1．状态参数设置： IA：0.945∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 状态触发条件： 时间控制：>0.05S 无 无 装置报文 1、保护启动00000ms 装置指示灯 无 试验仪器 设置 (区内故障) m=1.05 [前提：“CT断线闭锁差动”置“0”]采用状态序列 状态1 状态2 状态3 状态4 1．状态参数设置： IA：0.53∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 状态触发条件： 时间控制：>15S 1．状态参数设置： IA：0.945∠0.00º IB：0.00∠0.00º IC：0.00∠0.00º 2. 状态触发条件： 时间控制：>0.05S 无 无 装置报文 1、保护启动00000ms；2、电流差动保护 ABC 00016ms；3、故障相别 A；4、…… 装置指示灯 跳A、跳B、跳C 试验项目 五、接地距离Ⅰ段保护检验---正方向：区内、区外故障，反方向 整定定值 (举例) 接地距离Ⅰ段保护定值ZsetⅠ：3.40Ω、动作时间装置固有(t<35ms)； 零序补偿系数KZ：0.58、正序灵敏角φ1：82.30 º、零序灵敏角φ0：74.50 º 重合闸方式：单重方式；单重时间： 0.70S。 试验条件 1. 硬压板设置：退出主保护压板 1 KLP、退出停用重合闸压板 2 KLP 2. 软压板设置：退出停用重合闸软压板； 3. 控制字设置：“距离保护Ⅰ段”置“1”、“单相重合闸”置“1”、“三相重合闸”置“0”、“三相跳闸方式”置“0”； 4. 开关状态：合上开关； 5. 开入量检查：A相跳位 0 、B相跳位 0 、C相跳位 0 、 6. 闭锁重合闸 0 、低气压闭锁重合闸 0 。 7. 加入正常三相电压>25S后，“充电”指示灯亮 计算方法 计算公式：UФ=m*(1+Kz)*IФ* Zset1.p 注：m为系数 计算数据：m=0.95 UФ=0.95*（1+0.58）*5*3.40=25.517V； m=1.05 UФ=1.05*（1+0.58）*5*3.40=28.203V； 试验方法 1. 状态1加正常电压量，电流为0，待PT断线恢复及“充电”指示灯亮转入状态2； 2. 状态2加故障量，所加故障时间<整定时间+50ms；（m=0.7时测动作时间） 试验仪器 设置 (区内故障) m=0.95 采用状态序列 状态1 状态2 状态3 状态
