GB 21518-2022 交流接触器能效限定值及能效等级.pdf

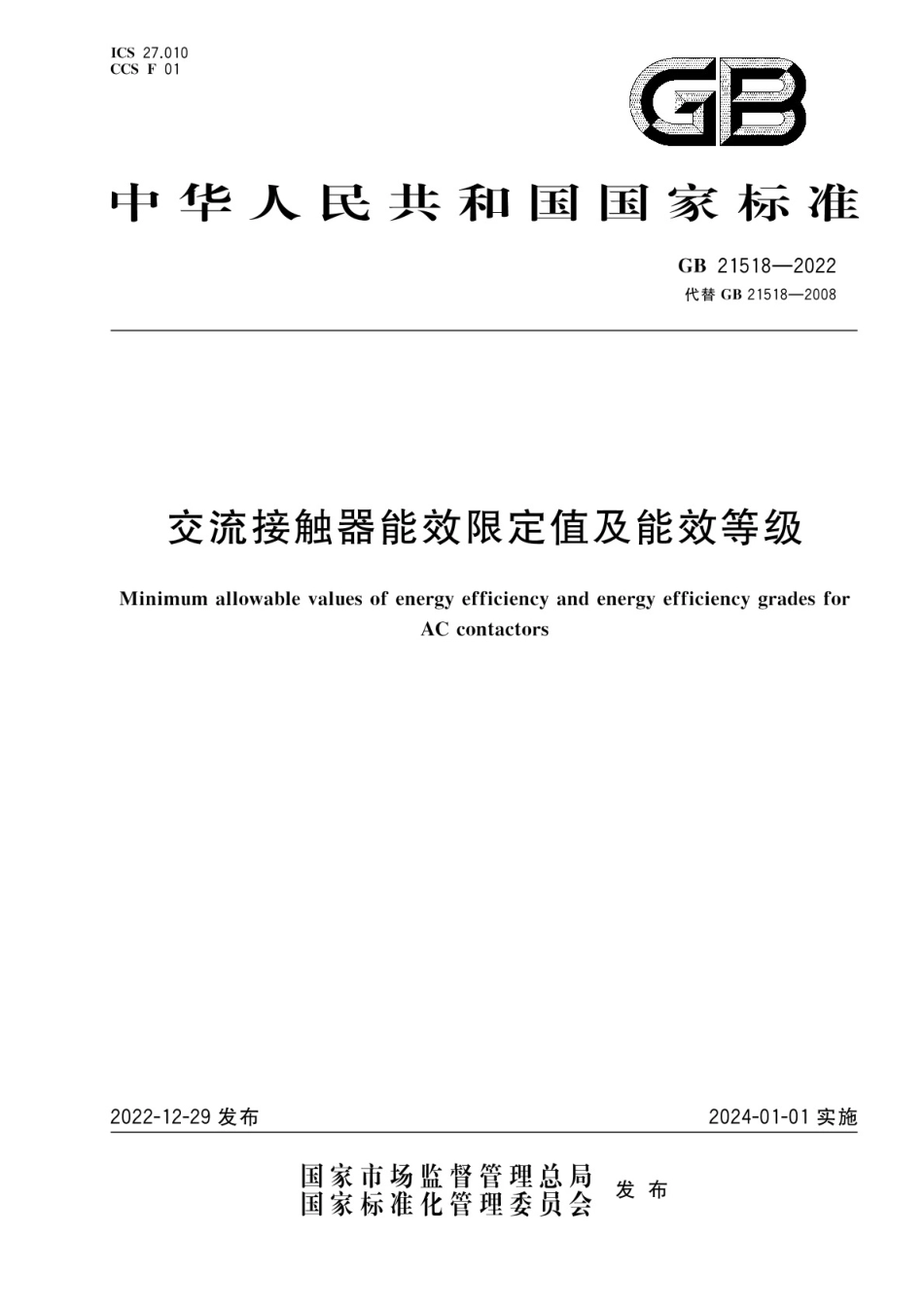

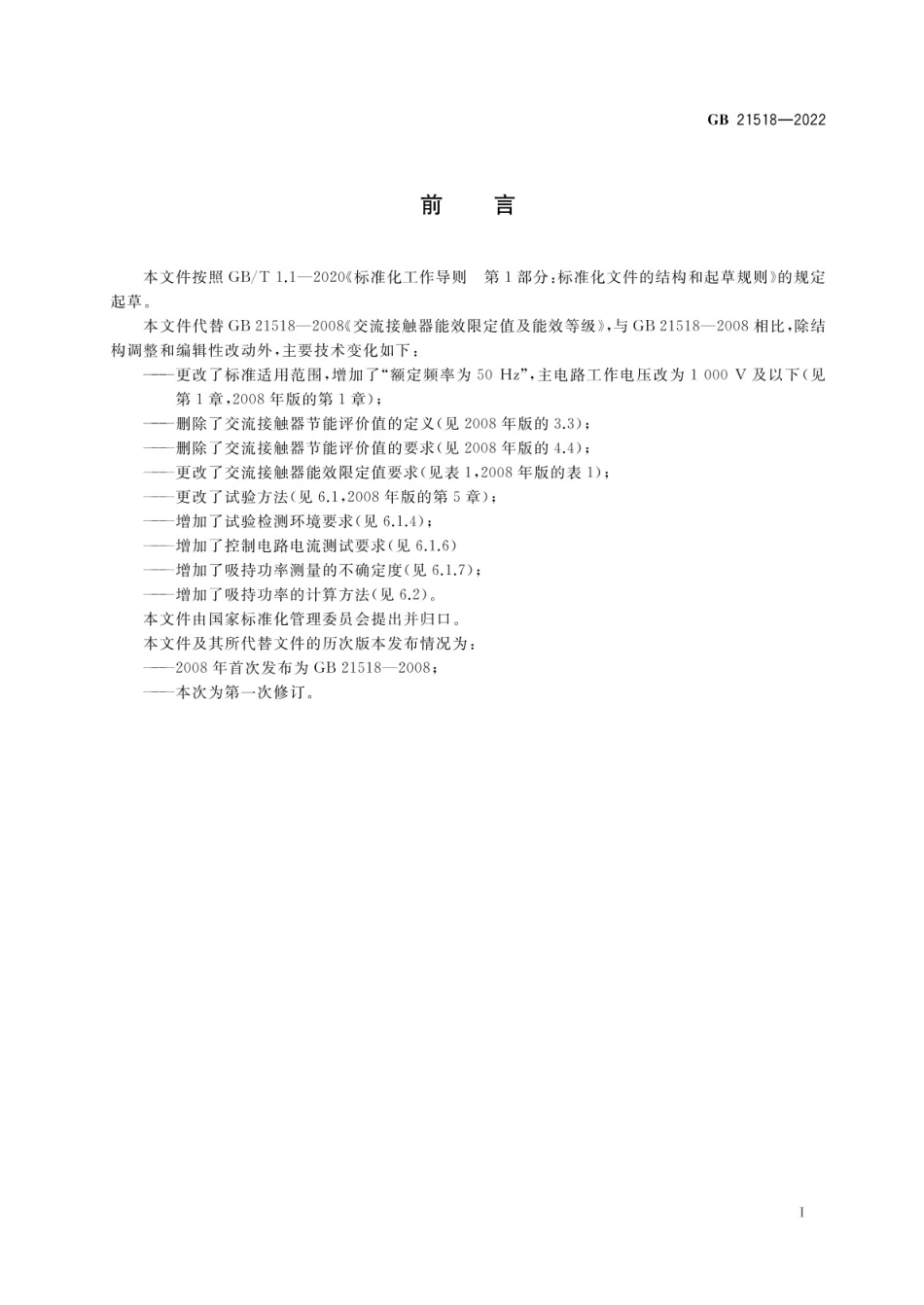

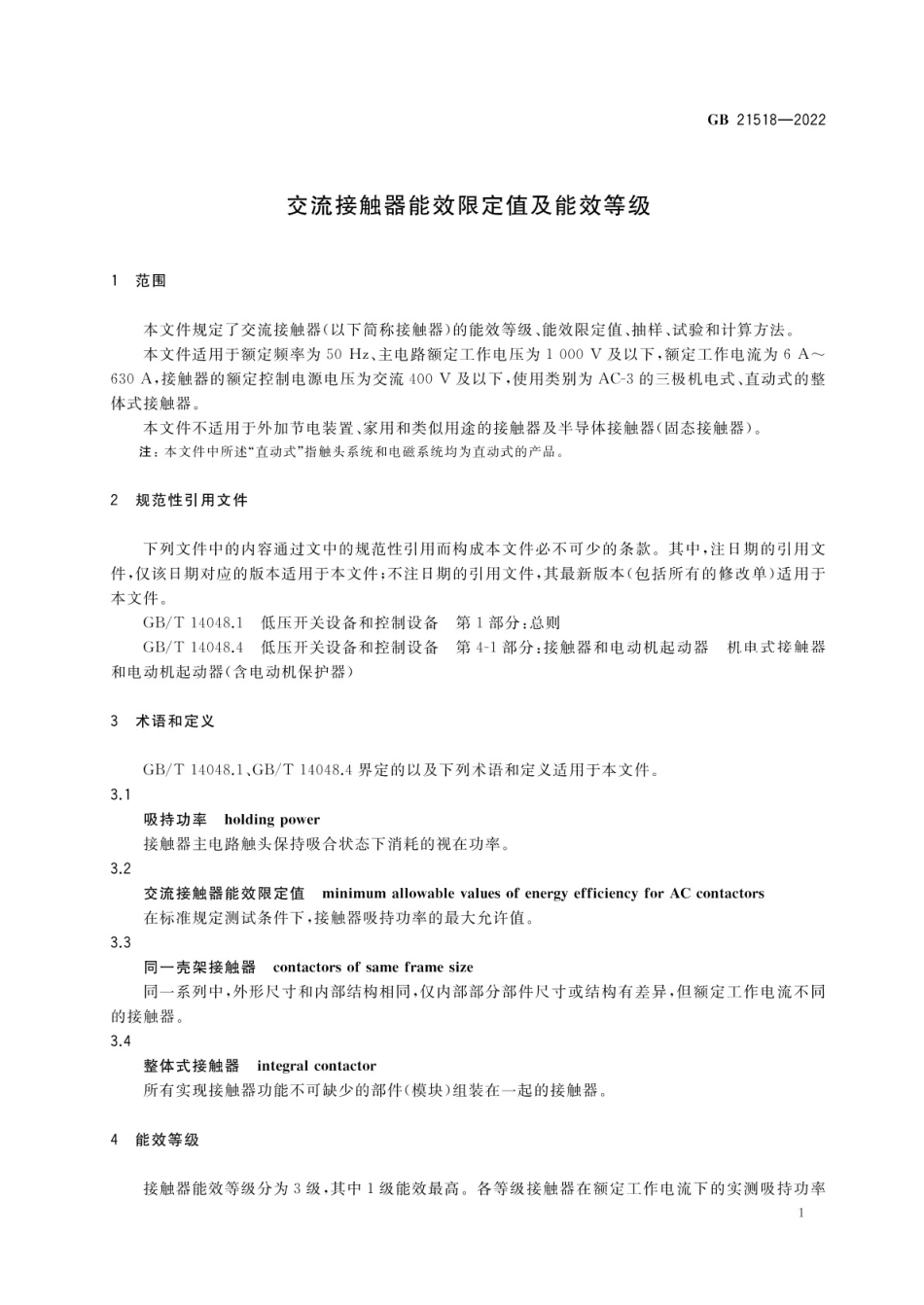

ICS27.010CCS F 01中华人民共和国国家标准GB21518-2022代替GB21518一2008交流接触器能效限定值及能效等级Minimum allowable values of energy efficiency and energy efficiency grades forAC contactors2022-12-29发布2024-01-01实施国家市场监督管理总局国家标准化管理委员会发布GB21518-2022交流接触器能效限定值及能效等级1范围本文件规定了交流接触器（以下简称接触器）的能效等级、能效限定值、抽样、试验和计算方法。本文件适用于额定频率为50Hz、主电路额定工作电压为1000V及以下，额定工作电流为6A630A,接触器的额定控制电源电压为交流400V及以下，使用类别为AC3的三极机电式、直动式的整体式接触器。本文件不适用于外加节电装置、家用和类似用途的接触器及半导体接触器（固态接触器）。注：本文件中所述“直动式”指触头系统和电磁系统均为直动式的产品。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T14048.1低压开关设备和控制设备第1部分：总则GB/T14048.4低压开关设备和控制设备第4-1部分：接触器和电动机起动器机申式接触器和电动机起动器（含电动机保护器）3术语和定义GB/T14048.1、GB/T14048.4界定的以及下列术语和定义适用于本文件。3.1吸持功率holding power接触器主电路触头保持吸合状态下消耗的视在功率。3.2交流接触器能效限定值minimum allowable values of energy efficiency for AC contactors在标准规定测试条件下，接触器吸持功率的最大允许值。3.3同一壳架接触器contactors of same frame size同一系列中，外形尺寸和内部结构相同，仅内部部分部件尺寸或结构有差异，但额定工作电流不同的接触器。3.4整体式接触器integral contactor所有实现接触器功能不可缺少的部件（模块）组装在一起的接触器。4能效等级接触器能效等级分为3级，其中1级能效最高。各等级接触器在颍定工作电流下的实测吸持功率1GB21518-2022应不大于表1的规定。表1接触器能效限定值及能效等级吸持功率(S)/(VA)额定工作电流(I)/A1级2级3级61124.57.09.0121.224.58.09.5221.324.58.314.0321.404.510.045.0401634.518.050.06311004.518.060.01001.1604.518.085.01601.2504.518.0150.02501.4004.518.0190.04001.6304.518.0240.0注：额定工作电流I。指主电路额定工作电压为380V时的电流，主电路额定工作电压为400V时参考380V执行。5技术要求交流接触器能效限定值为表1中能效等级3级。6试验和计算方法6.1试验方法6.1.1同一壳架接触器具有不同额定控制电源电压(U,)、不同主电路额定工作电流(I。)时，应按以下方式进行试验：a)额定控制电源电压规格数量小于5时，应抽取最大额定控制电源电压、最小额定工作电流的接触器进行测试；b)额定控制电源电压规格数量大于或等于5时，应抽取5个样品，其中一个为最小额定控制电源电压，一个为最大额定控制电源电压，另外抽取3个制造商认为吸持功率较大的额定控制电源电压规格，对每个电压规格选取最小额定工作电流的接触器进行测试。6.1.2同一壳架接触器的额定控制电源电压为一个范围时，应按以下方式进行试验，并取最大值作为该宽电压规格的吸持功率：a)当额定控制电源电压范围的上限值为下限值的2倍及以上时，分别在电压范围的上限值和下限值进行测试；b)当额定控制电源电压范围的上限值为下限值的2倍以下时，在电压范围的上限值进行测试。6.1.3测量用电压表、电流表的准确度应为0.2级及以上。6.1.4测试应在环境温度23士3条件下进行，测试电源应有足够的容量。试验中，其主电路或控制电源电路中不应有任何负载。在接触器控制电路输入端施加额定控制电源电压，测量接触器闭合状2欢迎广大电力人积极报考电力图书馆星主：加勒比海带扫码报考91000+目2400+为您提供电力领域的行业标准、资料、规程、图集、教程、原理等，持续专注电力领域资源的建设.心知识星球微信扫码加入星球加勒比海带向你推荐这个有用的星球
