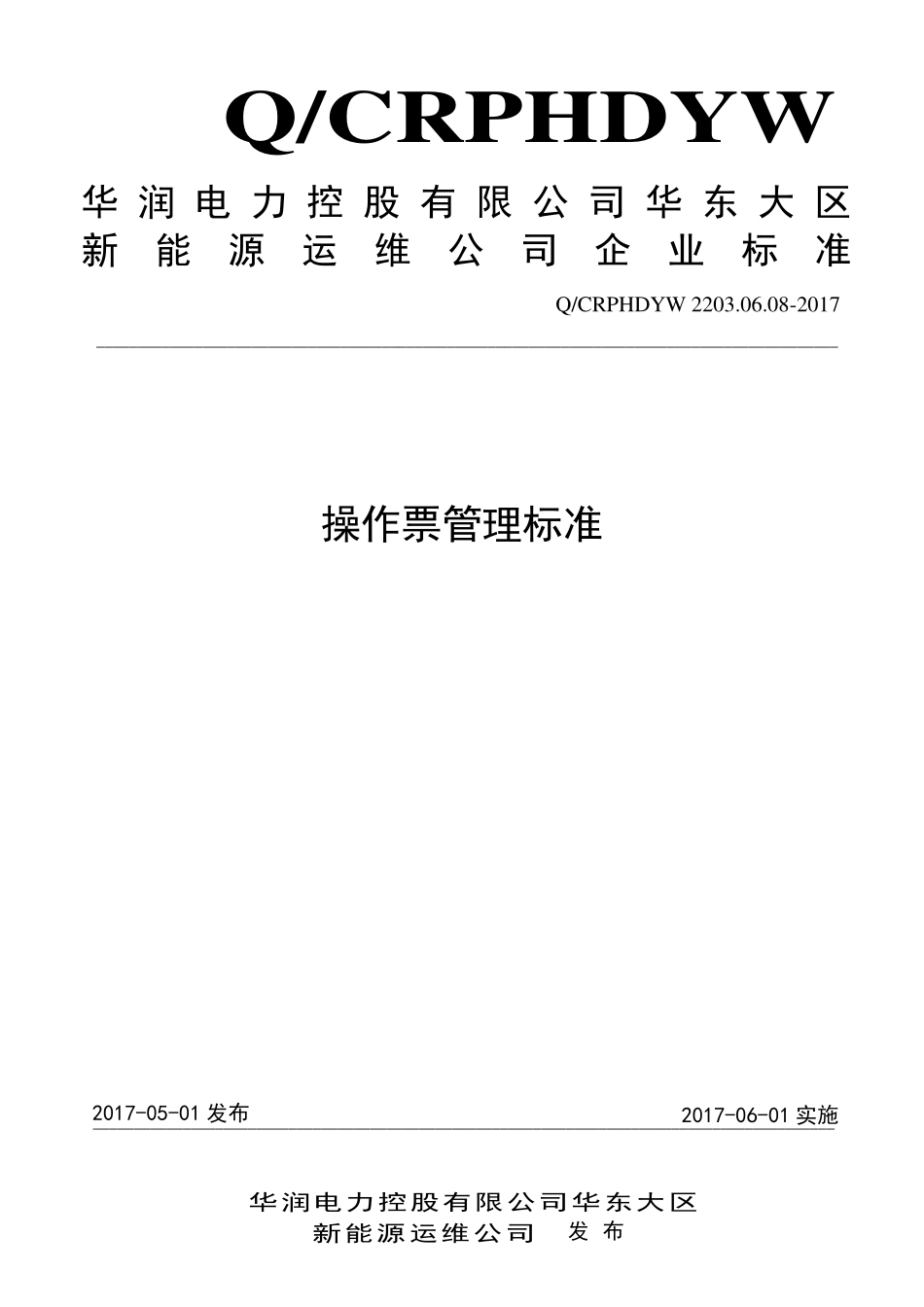

Q∕CRPHDYW 2203.06.08-2017 操作票管理标准.pdf

Q/CRPHDYW 华 润 电 力 控 股 有 限 公 司 华 东 大 区 新能源运维公司企业标准 Q/CRPHDYW 2203.06.08-2017 操作票管理标准 2017-05-01 发布 2017-06-01 实施 华润电力控股有限公司华东大区 新能源运维公司 发 布 _ _ Q/CRPHDYW 2203.06.08-2017 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语与定义.1 4 职责.3 4.1 华东大区新能源运维公司.3 4.2 检修基地、独立风电场及光伏电站.3 4.3 相关人员安全职责.4 5 管理活动的内容与方法.4 5.1 本标准依据的流程.4 5.2 操作票的使用与执行.4 5.3 操作票编号.5 5.4 操作票填写要求.5 5.5 操作票填写内容.5 5.6 操作票的执行要求.6 5.7 操作票的执行程序.6 5.8 不合格操作票的规定.8 5.9 操作票合格率的计算.9 6 重要风险识别与控制.9 7 检查与考核.9 8 报告与记录.9 附 录 A（规范性附录）表格样式.11 Q/CRPHDYW 2203.06.08-2017 II 前 言 本标准是按照Q/CRPHDYW 2301.01.02-2017企业标准编写管理标准给出的规则起草。本标准由华润电力控股有限公司华东大区新能源运维公司（以下简称华东大区新能源运维公司）标准化委员会提出并负责解释。本标准主要起草部门：EHS办公室。本标准主要起草人：张 伟。本标准审核人：丁 洋。本标准审定人：孙乐场。本标准批准人：苏 彤。本标准由华东大区新能源运维公司EHS办公室归口管理。本标准2017年首次发布。Q/CRPHDYW 2203.06.08-2017 1 操作票管理标准 1 范围 本标准规定了华东大区新能源运维公司操作票管理的职责、管理活动的内容与方法、重要风险识别与控制、检查与考核、报告与记录等要求。本标准适用于华东大区新能源运维公司检修基地、独立风电场及光伏电站操作票管理。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB26164.1-2010 电业安全规程 第1部分：热力和机械 GB26860-2011 电力安全工作规程（发电厂和变电所电气部分）DL/T 961-2005 电网调度规范用语 3 术语与定义 下列术语和定义适用于本标准。3.1 调度指令 值班调度员对其下级调度机构值班调度员或调度管辖厂（场）、站运行值班员发布有关运行和操作的指令。3.1.1 操作令 值班调度员对下级调度机构运行值班员或调度管辖厂（场）、站运行值班员发布的有关操作的指令。3.1.2 发布指令 值班调度员正式向调度所属各运行值班员发布的调度指令。3.1.3 接受指令 运行值班员正式接受值班调度员所发布的调度指令。3.1.4 复诵指令 值班调度员发布指令或接受汇报时，受话方重复通话内容以确认正确性的过程。3.1.5 回复指令 运行值班员在执行完上级值班调度员下达的调度指令后，向上级值班调度员报告已经执行完调度指令的步骤、内容和时间等。Q/CRPHDYW 2203.06.08-2017 2 3.2 操作术语 3.2.1 合上 把断路器或隔离开关放在合闸位置，规范描述：合上（设备或线路名称）开关（刀闸）。3.2.2 拉开 把隔离开关放在断开位置。规范描述：拉开（设备或线路名称）（刀闸）。3.2.3 断开 把断路器放在断开位置。规范描述：断开开关。3.2.4 装设/拆除 规范描述：在处装设接地线（号）；拆除处接地线（号）。3.2.5 挂上/摘下 规范描述：在处挂上标识牌；摘下处标识牌。3.2.6 装上或取下熔断器 将熔断器装上或取下。3.2.7 检查 规范描述：检查开关在“合闸”位；检查开关在“分闸”位；检查刀闸合闸到位；检查刀闸分闸到位；检查开关“红灯”亮；检查开关“绿灯”亮；检查表计指示正常；检查把手在“”位；检查保护压板已投入（已退出）；检查保险已装好（已取下）。3.2.8 拉出/推入 规范描述：拉出手车开关至“”位置；推入手车开关至“”位置。3.2.9 摇出/摇入 规范描述：摇出手车开关至“”位置；摇入手车开关至“”位置。3.2.10 投入/退出 规范描述：投入保护压板；退出保护压板。3.2.11 测量 规范描述：测量对地绝缘电阻为M；测量之间电压为V。3.2.12 验电 规范描述：验明无电压。3.2.13 并列 Q/CRPHDYW 2203.06.08-2017 3 将发电机组并入电网运行。3.2.14 解列 将发电机与电网解除电气联系。3.2.15 设备双重名称 双重名称指设备名称和设备编号（简称：双重名称），即具有中文名称和阿拉伯数字编号的设备。3.3 电气设备状态定义 3.3.1 运行 指设备的刀闸及开关均在“合闸”位置，设备带电，相应保护投入运行。3.3.2 热备用 指设备的刀闸在“合闸”位置，开关在“断开”位置，相应保护投入运行。3.3.3 冷备用 指设备的刀闸及开关均在“断开”位置，相应保护退出运行（调度管辖的范围，按调度命令执行）。3.3.4 检修 指设备的所有刀闸及开关均断开，挂好接地线或合上接地刀闸时（并在可能来电侧挂好安全标识牌，装好临时遮拦时）。3.3.5 充电 设备带标称电压但不带负荷。3.3.6 送电 对设备充电并带负荷。4 职责 4.1 华东大区新能源运维公司 4.1.1 EHS 办公室组织对检修基地、独立风电场及光伏电站操作票执行情况每月进行检查、通报和考核。4.1.2 EHS 办公室组织制定操作票管理标准。4.1.3 技术支持部负责检修基地、独立风电场及光伏电站标准操作票审核工作。4.1.4 集控运行部负责检修基地、独立风电场及光伏电站现场电气设备操作指令。4.2 检修基地、独立风电场及光伏电站 4.2.1 检修基地、独立风电场及光伏电站是操作票正确实施的责任单位，基地主任/副主任/副助理场长/光伏站长、专兼职 EHS 管理岗应对操作票执行情况进行监督考核。Q/CRPHDYW 2203.06.08-2017 4 4.2.2 对操作票执行情况按月进行统计、分析、考核并形成记录，对存在的问题进行综合分析，采取改进措施，并将操作票执行情况作为月度安全分析会的一项议程进行讨论。4.2.3 负责编制本单位标准操作票。4.3 相关人员安全职责 4.3.1 操作人员安全职责 负责填写操作票，对操作票是否合格负责。4.3.1.1 操作过程中，严格按照电业安全工作规程执行，规范操作行为。4.3.1.2 对监护人的违章指挥及违反安规行为及时纠正，并拒绝执行。4.3.1.3 正确执行监护人的命令。4.3.1.4 在操作过程中出现疑问，必须立即停止操作，向监护人汇报。4.3.1.5 脱离监护时，必须立即停止操作，并向上级领导汇报。4.3.1.6 对发生的误操作负直接责任。4.3.1.7 4.3.2 监护人员安全职责 审查操作票是否合格，内容是否和操作目的一致，检查操作人是否一次性带齐所需的操作工具。4.3.2.1 在操作过程中，提醒操作人员现场有哪些不安全因素。4.3.2.2 在操作过程中严格按照安规规范操作行为，对操作命令的正确性负责。4.3.2.3 及时发现操作票内容和现场实际情况不符合的地方，并立即终止操作，汇报上级领导，核实后4.3.2.4 根据指令进行下一步工作。4.3.3 值班负责人安全职责 审查操作票的操作内容与操作任务是否相符，对操作票是否符合要求负最终责任。4.3.3.1 审查操作票是否合格，审查操作人、监护人是否符合操作要求。4.3.3.2 操作前组织操作人、监护人员认真分析系统运行方式、操作环境特点、人员身体精神状况等。4.3.3.3 确认相关设备、系统所处的状态满足操作条件，下达操作命令。4.3.3.4 5 管理活动的内容与方法 5.1 本标准依据的流程 无 5.2 操作票的使用与执行 5.2.1 操作票的使用范围 5.2.2 电气倒闸操作票适用于检修基地、独立风电场及光伏电站内电气设备状态转变的操作。5.2.3 对事故后设备转入检修以及恢复送电的操作等，仍应填用操作票。下列各项工作可以不用操作票：5.2.3.1 事故处理过程中所进行的切除故障点、改变运行方式、恢复有关设备运行等紧急处理的操作可以不填用操作票，但必须执行监护制度。Q/CRPHDYW 2203.06.08-2017 5 单一拉、合断路器的单项操作可以不填用工作票，但应在监护人监护下进行操作。拉开接地刀闸或拆除全厂(场)、站仅有的一组接地线。5.3 操作票编号 操作票编号由10位字母及数字组成，组合为“设备代码+年+月+序号”如下所示：1 2/3/4/5 6/7 8/9/10 设备代码 年四位 月两位 顺序号三位 设备代码：以设备种类的拼音第一个字母的大写作为设备代码。如：电气操作票代码为“D”；风机操作票的代码为“F”，以此类推。年四位：2015、2016。月两位:01、02、03、04、0512。顺序号：取000999。一个操作任务只用一个顺序号。当天不管发生了多少类的操作票，顺序号都连续顺延。如：在风机操作票的前面，已有电气操作票005，那么该项风机操作票的顺序号为006。例如：“D201609001”表示为：D(电气操作票)；2016(2016年)；09（9月份）；001（9月第一份操作票）。电气倒闸操作票的抬头写为“风电场/光伏电站电气倒闸操作票”；风机操作票的抬头写为“风电场风机操作票”。5.4 操作票填写要求 5.4.1 操作票应使用统一格式，计算机打印(无法打印时可以手工填写)。计算机打印的操作票不得修改。手工填写操作票的关键字也不能涂改。5.4.2 操作票的填写必须使用标准的名词术语、设备的双重名称。5.4.3 操作票由操作人填写，监护人和值班负责人审核后分别签名。若操作票已由上一个值填写好时，接班人员必须认真、细致地审查，确认无误后，在操作人、监护人、值班负责人处分别签名后执行。5.4.4 操作票必须注明“第页 共页”。5.4.5 填写错误作废的操作票以及未执行的操作票，应在操作票右上角盖“作废”三角形印章。5.4.6 时间的填写统一以公历的年、月、日和 24 小时制填写，如：2016 年 09 月 16 日 14 时 10 分。5.5 操作票填写内容 5.5.1“操作开始时间”栏：填写执行操作项目第一项时的实际时间。5.5.2“操作终结时间”栏：填写完成最后一项操作项目时的实际时间。5.5.3“操作开始时间”和“操作终结时间”均填写在操作票的第一页即可。5.5.4“操作任务”栏 每份操作票只能填写一个操作任务，操作任务应准确、清楚、具体，并且使用设备双重名称。如：“号主变压器由运行转检修”。每一页的“操作任务”栏均要填写。5.5.5“操作项目”栏 操作项目是指完成操作任务的具体操作步骤，应逐项按逻辑顺序逐行填写，不得空行。在最后一项操作的下一行中间位置注明“以下空白”。以下内容应填入此栏：断开（拉开）、合上的断路器和隔离开关；检查断路器和隔离开关的位置；合上（拉开）隔离开关前检查断路器在断开位置；Q/CRPHDYW 2203.06.08-2017 6 拉开、合上接地刀闸；检查拉开、合上的接地刀闸；装设、拆除的接地线及编号；继电保护和自动装置的调整；检查负荷分配（如查看有关电流表）；投入或取下二次回路及电压互感器回路的熔断器；断开或合上空气开关；检查、切换需要变动的保护及自动装置；投入或退出相关的二次压板；投入或退出断路器等设备的操作电源、控制电源；投入或退出隔离开关电动操作电源；（合接地刀闸、装设接地线前）在具体位置检验确无电压；根据操作任务核对相关设备的运行方式；装设或拆除绝缘挡板或绝缘罩；核对现场设备的运行状态；测量电气设备绝缘电阻值；挂上或摘下安全标识牌。5.5.6“执行情况”栏 操作票在执行过程中，每执行完一项操作项目后，由监护人在对应操作项目栏内划“”，对于重要的
