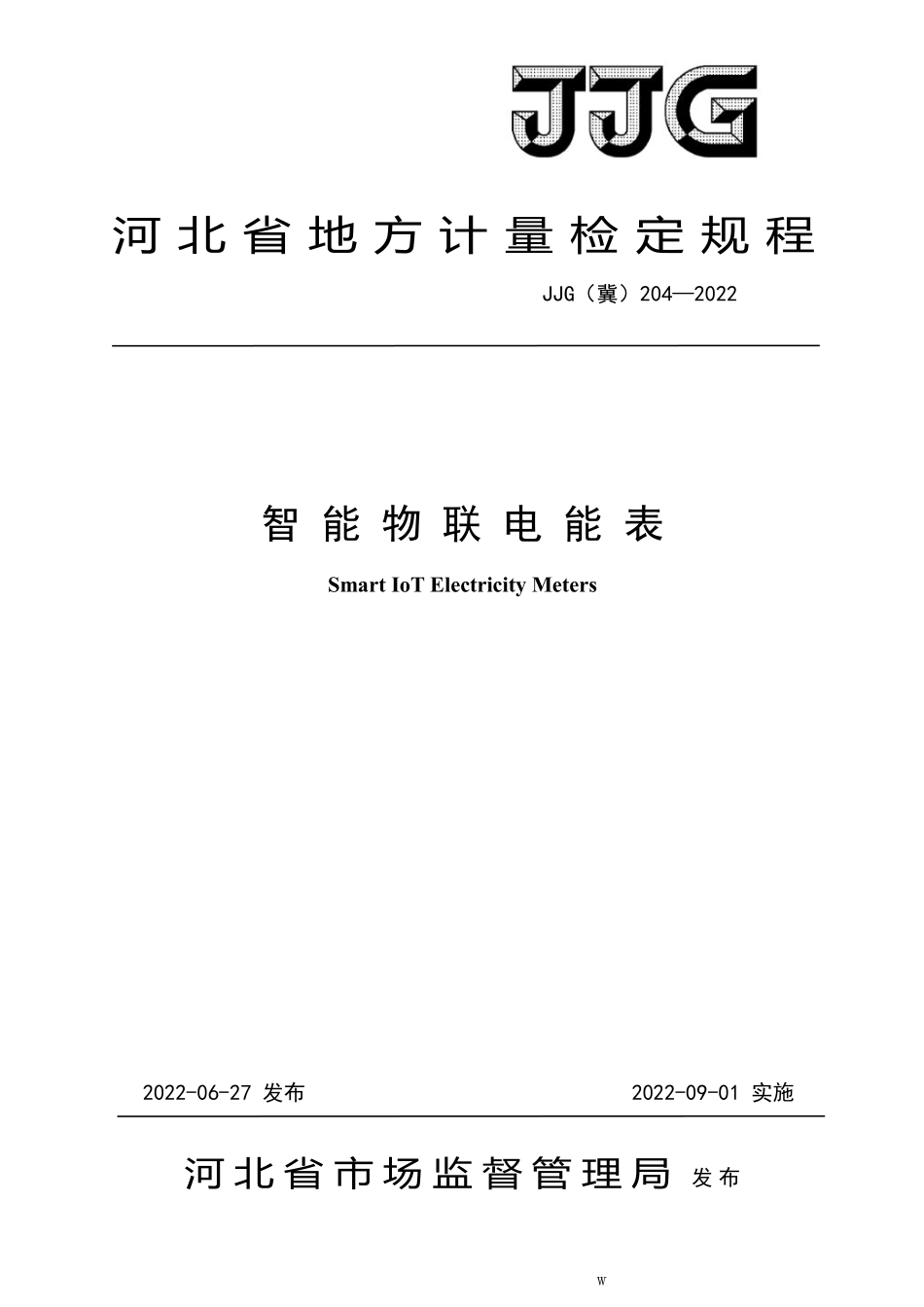

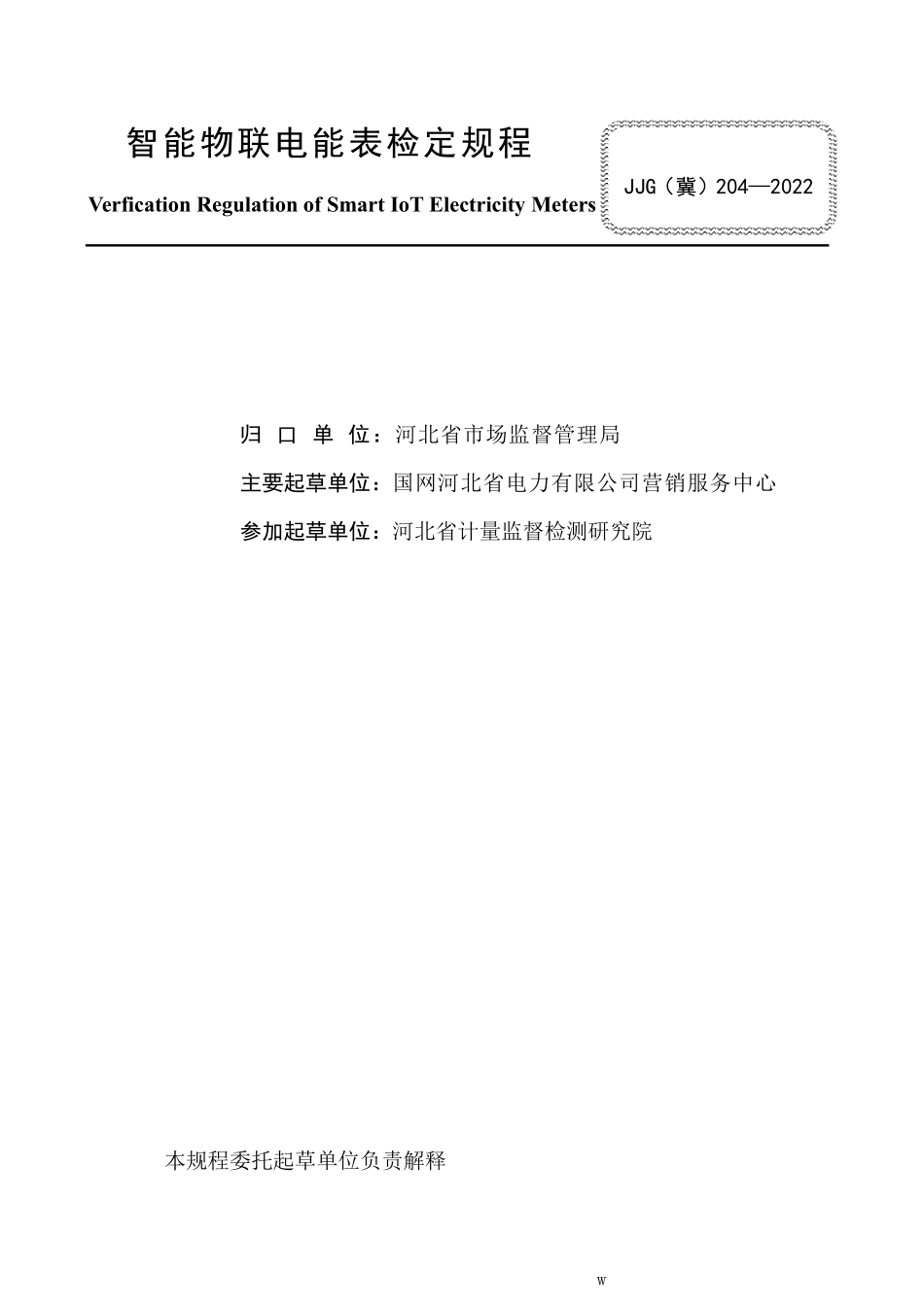

河 北 省 地 方 计 量 检 定 规 程JJG（冀）2042022智 能 物 联 电 能 表Smart IoT Electricity Meters2022-06-27 发布2022-09-01 实施河 北 省 市 场 监 督 管 理 局发 布微信关注电力图书馆微信公众号 智能物联电能表检定规程Verfication Regulation of Smart IoT Electricity Meters归 口 单 位：河北省市场监督管理局主要起草单位：国网河北省电力有限公司营销服务中心参加起草单位：河北省计量监督检测研究院本规程委托起草单位负责解释JJG（冀）2042022微信关注电力图书馆微信公众号 JJG（冀）2042022本规程主要起草人：申洪涛（国网河北省电力有限公司营销服务中心）史轮（国网河北省电力有限公司营销服务中心）迟俊胜（河北省计量监督检测研究院）参加起草人：石振刚（国网河北省电力有限公司营销服务中心）张林浩（国网河北省电力有限公司营销服务中心）吴一敌（国网河北省电力有限公司）陶鹏（国网河北省电力有限公司营销服务中心）高新艳（河北省计量监督检测研究院）微信关注电力图书馆微信公众号 JJG（冀）2042022I目录引言 1 范围 12 引用文件 13 术语和计量单位 14 概述 15 计量性能要求 25.1 固有误差 25.2 潜动 35.3 起动 35.4 仪表常数 35.5 计时准确度 36 通用技术要求 36.1 标识 46.2 交流电压试验 47 计量器具控制 47.1 首次检定、后续检定 47.2 检定条件 47.3 检定项目 77.4 检定方法 77.5 检定结果的处理 127.6 检定周期 13附录 A 检定接线图 14附录 B 检定原始记录格式 16附录 C 检定证书/检定结果通知书内页格式（第 2 页）19附录 D 检定证书/检定结果通知书检定结果格式（第 3 页）20微信关注电力图书馆微信公众号 JJG（冀）2042022II引 言本规程是依据 JJF 10022010国家计量检定规程编写规则、JJF 10012011通用计量术语及定义和 JJF 1059.12012测量不确定度评定与表示的规定而制定的。本规程以 GB/T17215.2112021电测量设备（交流）通用要求、试验和试验条件 第11 部分：测量设备、GB/T17215.3212021电测量设备（交流）特殊要求 第 21 部分：静止式有功电能表（A 级、B 级、C 级、D 级和 E 级）、GB/T17215.3232008交流电测量设备 特殊要求 第 23 部分：静止式无功电能表（2 级和 3 级）为基础制定。本规程为首次发布。微信关注电力图书馆微信公众号 JJG（冀）20420221智能物联电能表检定规程1 范围范围本规程适用于标称频率为50Hz或60Hz的智能物联电能表（以下简称电能表）的首次检定和后续检定。2引用文件引用文件下列文件对于本规程的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本规程。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JJG 597 交流电能表检定装置GB/T 17215.2112021 电测量设备（交流）通用要求、试验和试验条件 第11部分：测量设备GB/T 17215.3212021 电测量设备（交流）特殊要求 第21部分：静止式有功电能表（A级、B级、C级、D级和E级）GB/T17215.3232008 交流电测量设备 特殊要求 第23部分：静止式无功电能表（2级和3级）3术语和计量单位术语和计量单位3.1起动电流starting current（Ist）在功率因数（或sin）为1时，规定的电能表应起动并连续记录电能的最小电流值，多相电能表应带平衡负载。注：除非另有说明，“电压”和“电流”术语指方均根值（RMS）。来源：GB/T 17215.2112021，3.5.13.2最小电流minimum current（Imin）规定的符合电能表准确度等级要求的电流最小值。注：除非另有说明，“电压”和“电流”术语指方均根值（RMS）。来源：GB/T 17215.2112021，3.5.23.3转折电流transitional current（Itr）规定的电流值，在大于等于该值时，与电能表准确度等级对应的最大允许误差在最小极限内。注：除非另有说明，“电压”和“电流”术语指方均根值（RMS）。来源：GB/T 17215.2112021，3.5.33.4基本电流basic current（Ib）确定直接接入电能表有关特性的电流值，Ib=10Itr。3.5额定电流maximum current（In）确定经互感器接入电能表有关特性的电流值，In=20Itr。3.6最大电流maximum current（Imax）规定的电能表持续承载并保持安全且满足准确度要求的电流最大值。注：除非另有说明，“电压”和“电流”术语指方均根值（RMS）。来源：GB/T 17215.2112021，3.5.43.7标称电压nominal voltage（Unom）微信关注电力图书馆微信公众号 JJG（冀）20420222确定电能表相关性能所依据的电压值。来源：GB/T 17215.2112021，3.5.53.8固有误差intrinsic error在参比条件下测定的电能表误差。来源：GB/T 17215.2112021，3.5.123.9计量模组metrology module由信号处理单元、计量单元和存储单元组成，能够实现电能计量功能，并与管理模组进行数据交互的模组。3.10管理模组management module由数据处理单元、显示单元、安全单元、存储单元、控制单元组成，能够实现显示、对外通信、事件记录、数据冻结、负荷控制等功能的模组，是连接计量模组与扩展模组的中间件。3.11扩展模组extension module用于电能表业务扩展的模组，包括通信、计算、监测、控制等功能的扩展。4概述概述智能物联电能表是指由计量模组、管理模组、功能扩展模组构成，具备电能计量、数据处理、实时监测、自动控制、环境感知、信息交互和通信路由等功能的交流电能表。智能物联电能表的原理结构框图如图1所示。图 1智能物联电能表的原理结构框图5计量性能要求计量性能要求5.1固有误差电能表的固有误差用相对误差表示。在7.2.1规定的参比条件下，有功和无功电能表的误差限应满足表1和表2的规定。如果电能表应用于测量双向电能，则表1和表2中的规定适用于每一方向的电能测量。表 1单相电能表与平衡负载时三相电能表的误差限类别直接接入经互感器接入功率因数有功电能表准确度等级ABCDE负载电流 I误差限/%微信关注电力图书馆微信公众号 JJG（冀）20420223有功电能表ItrIImaxcos12.01.00.50.20.1IminIItr12.51.51.00.40.2IstIImin12.5Imin/I1.5Imin/I1.0Imin/I0.4Imin/I0.2Imin/IItrIImax0.5L2.01.00.60.30.150.8C2.01.00.60.30.15ItrI2Itr0.52ItrIImax0.5IminIItr0.5L2.51.51.00.50.250.8C2.51.51.00.50.252ItrIImax0.25当用户特殊要求时ItrIImax0.25L3.51.00.50.250.5C2.51.00.50.250.25C0.25无功电能表直接接入经互感器接入功率因数无功电能表准确度等级负载电流 I230.05IbI0.1Ib0.02InI0.05Insin（L 或 C）12.54.00.1IbIImax0.05InIImax12.03.00.1IbI0.2Ib0.05InI0.1In0.52.54.00.2IbIImax0.1InIImax0.52.03.00.2IbIImax0.1InIImax0.252.54.0注：角是星形负载支路相电压与相电流间的相位差；L 一感性负载，C 一容性负载。表 2不平衡负载时三相电能表的误差限类别直接接入经互感器接入每组元件功率因数cos(sin)有功电能表准确度等级有功电能表负载电流 IBCDE误差限/%IminIItr11.51.00.40.2ItrIImax1.00.50.20.1IminIItr0.5L1.51.00.50.250.8C1.51.00.50.250.5CItrIImax0.5L1.00.60.30.150.8C1.00.60.30.150.5C10 Itr1不平衡负载与平衡负载时的误差之差不超过/%1.51.00.40.2无功直接接入经互感器接入功率因数无功电能表准确度等级负载电流 I23微信关注电力图书馆微信公众号 JJG（冀）20420224电能表0.1IbIImax0.05InIImax10.2IbIImax0.1InIImax0.5L0.1IbIImax0.05InIImax1（L 或 C）3.04.00.2IbIImax0.1InIImax0.5（L 或C）3.04.0IbIn1不平衡负载与平衡负载时的误差之差不超过/%2.53.5注：不平衡负载是指三相电能表电压线路加对称的三相参比电压，任一相电流线路通电压，其余各相电流线路无电流。角是指加在同一组驱动元件的相（线）电压与电流间的相位差。5.2潜动电流线路不加电流，电压线路施加1.1 Unom电压，电能表的测试输出在规定的时限内不应产生多于一个的脉冲。5.3起动在标称频率、标称电压和在cos1（对有功电能表）sin1（对无功电能表）的条件下，电流线路通以表3规定的起动电流（三相电能表各相同时加电压、通起动电流），在规定的时限内电能表应能起动并连续记录，且电能测量误差不超过表1规定的误差限。如果该电能表为用于双向电能测量仪表，则该试验应用于每一个方向的电能测量。表 3单相和三相电能表的起动电流类别有功电能表准确度等级无功电能表准确度等级功率因数ABCDE23直接接入的电能表10.05Itr0.04Itr0.005Ib0.01Ib经电流互感器接入的电能表10.04Itr0.02Itr0.02Itr0.02Itr0.003In0.005In5.4仪表常数电能表测试输出与显示器指示的电能量变化之间的关系，应与铭牌标志的常数一致。5.5计时准确度在参比温度下，电能表内部时钟误差应优于0.5s/d；5.6模组性能电能表各模组在结构上应独立且分离，在未接入、接入、更换管理模组或扩展模组时，计量模组的计量性能、存储的计量数据和参数不应受到影响和改变；计量模组结构上应采用止逆设计，不可拆卸，不支持软件升级。6通用技术要求通用技术要求6.1标识6.1.1铭牌电能表铭牌上应有下列标志：制造商名或商标；型号（型式）和名称；认证标识和编号；产品所依据的标准；微信关注电力图书馆微信公众号 JJG（冀）20420225序列号和制造年份；标称电压、标称频率、最小电流、转折电流、基本电流、额定电流、最大电流；仪表常数；准确度等级；计量单位（显示单元为液晶元件时，计量单位可在液晶元件中显示）；防护等级，类防护绝缘包封仪表用双方框符号“回”；6.1.2接线图和端子标识在电能表上应标志出接线图，对于三相电能表还应标志出接入的相序。如果对接线端子进行了编号，则次编号应在接线图对应的位置体现；有计时功能的电能表，应有供测试的秒脉冲输出端子标志。6.1.3 符号参照GB/T17215.211-2021所规定的符号。6.2交流电压试验试验中，不应出现飞弧、火花放电或击穿现象。表 4交流电压试验由标称电压导出的线对中线电压（V）1 min 交流试验电压（V r.m.s）基本绝缘和附加绝缘加强绝缘1501350270030015003000600180036007计量器具控制计量器具控制7.1首次检定、后续检定首次检定是对未被检定过的电能表进行的检定；后续检定是在首次检定后的任何一种检定；修理后的电能表须按首次检定进行。
