GBL∕T 42154-2022 配电网电能质量监测技术导则.pdf

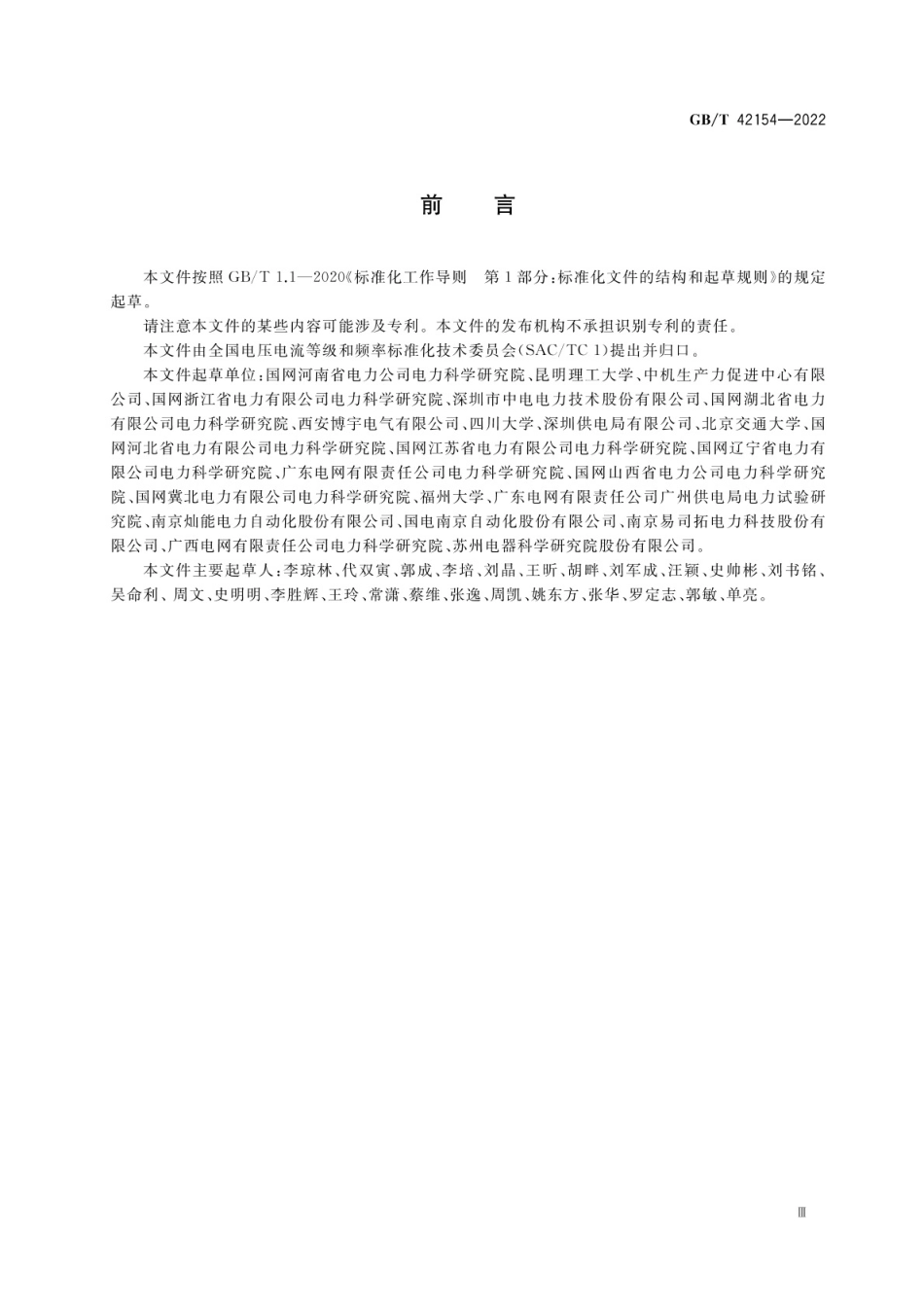

ICS29.240CCS K 04中华人民共和国国家标准GB/T42154-2022配电网电能质量监测技术导则Technical guideline for power quality monitoring in distrubution network2022-12-30发布2023-07-01实施国家市场监督管理总局国家标准化管理委员会发布GB/T42154-2022前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国电压电流等级和频率标准化技术委员会(SAC/TC1)提出并归口。本文件起草单位：国网河南省电力公司电力科学研究院、昆明理工大学、中机生产力促进中心有限公司、国网浙江省电力有限公司电力科学研究院、深圳市中电电力技术股份有限公司、国网湖北省电力有限公司电力科学研究院、西安博宇电气有限公司、四川大学、深圳供电局有限公司、北京交通大学、国网河北省电力有限公司电力科学研究院、国网江苏省电力有限公司电力科学研究院、国网辽宁省电力有限公司电力科学研究院、广东电网有限责任公司电力科学研究院、国网山西省电力公司电力科学研究院、国网冀北电力有限公司电力科学研究院、福州大学、广东电网有限责任公司广州供电局电力试验研究院、南京灿能电力自动化股份有限公司、国电南京自动化股份有限公司、南京易司拓电力科技股份有限公司、广西电网有限责任公司电力科学研究院、苏州电器科学研究院股份有限公司。本文件主要起草人：李琼林、代双寅、郭成、李培、刘晶、王昕、胡胖、刘军成、汪颖、史帅彬、刘书铭、吴命利、周文、史明明、李胜辉、王玲、常萧、蔡维、张逸、周凯、姚东方、张华、罗定志、郭敏、单亮。GB/T42154-2022COMTRADE:电力系统暂态数据交换通用格式(Common Format for Transient Data Exchange)DFACTS:柔性配电技术(Distribution Flexible Alternating Current Transmission Systems).EIA:电子工业协会(Electronic Industry Association)GUID:全局唯一标识符(Globally Unique Identifier)HPL,C:高速电力线载波通信(High-speed Power I,ine Communication)IRIG:靶场仪器组(Inter-Range Instrumentation Group)MQTT:消息队列遥测传输(Message Queuing Telemetry Transport)PQDIF:电能质量数据交换格式(Power Quality Data Interchange Format)USB:通用串行总线(Universal Serial Bus)4G:第四代移动通信技术(4 th Generation Mobile Communication Technology)5G:第五代移动通信技术(5 th Generation Mobile Communication Technology)5总则5.1基本通则5.1.1根据监测目标和监测目的确定电能质量监测方式、监测点位置、监测指标、监测时长。5.1.2电能质量监测系统的功能和性能应满足DL/T1297要求，并根据监测目标和目的，选择长期在线监测或专项测试方式。5.1.3宜采用电能质量监测专用设备或兼具电能质量监测功能的设备，测量、统计方法等应满足GB/T17626.30要求。电能质量监测专用设备应满足GB/T19862要求。5.1.4监测数据传输、存储和使用过程中宜采取必要的信息安全防护措施。5.2监测方式选用5.2.1综合考虑应用场景、监测成本等因素选用监测方式。5.2.2对于配电网电能质量评估、配电网电能质量异常分析等应用场景，宜建立电能质量监测系统，进行长期在线监测，典型电能质量监测系统架构见附录A。5.2.3对于10kV及以上电压等级的新能源场站和大容量干扰源用户电能质量评估等应用场景，宜采用长期在线监测方式。5.2.4对于配电网电能质量周期普查测试等应用场景，宜采用专项测试方式。5.3监测点设置5.3.1电网侧监测点设置宜在以下位置设置电能质量监测点：a)变电站的重要供电母线及出线，如计量关口点等；b)为电气化铁路、电动汽车充电站、金属冶炼加工、变频调速负荷、电解负荷等非线性冲击性负荷供电的母线及出线：c)GB/T29328规定的重要电力用户供电的母线及出线：d)风电场、光伏电站、分布式电源接人点的母线及出线，如10kV及以上电压等级新能源场站接入点，分布式光伏总容量超过配变额定容量25%的配变低压母线等：e)装设DFACTS设备、电能质量治理设备的变电站母线及出线；)曾发生电能质量超标或者用户投诉较多的变电站母线及出线；g)受换流站影响的变电站母线，如直流接地极周边变电站母线等。
