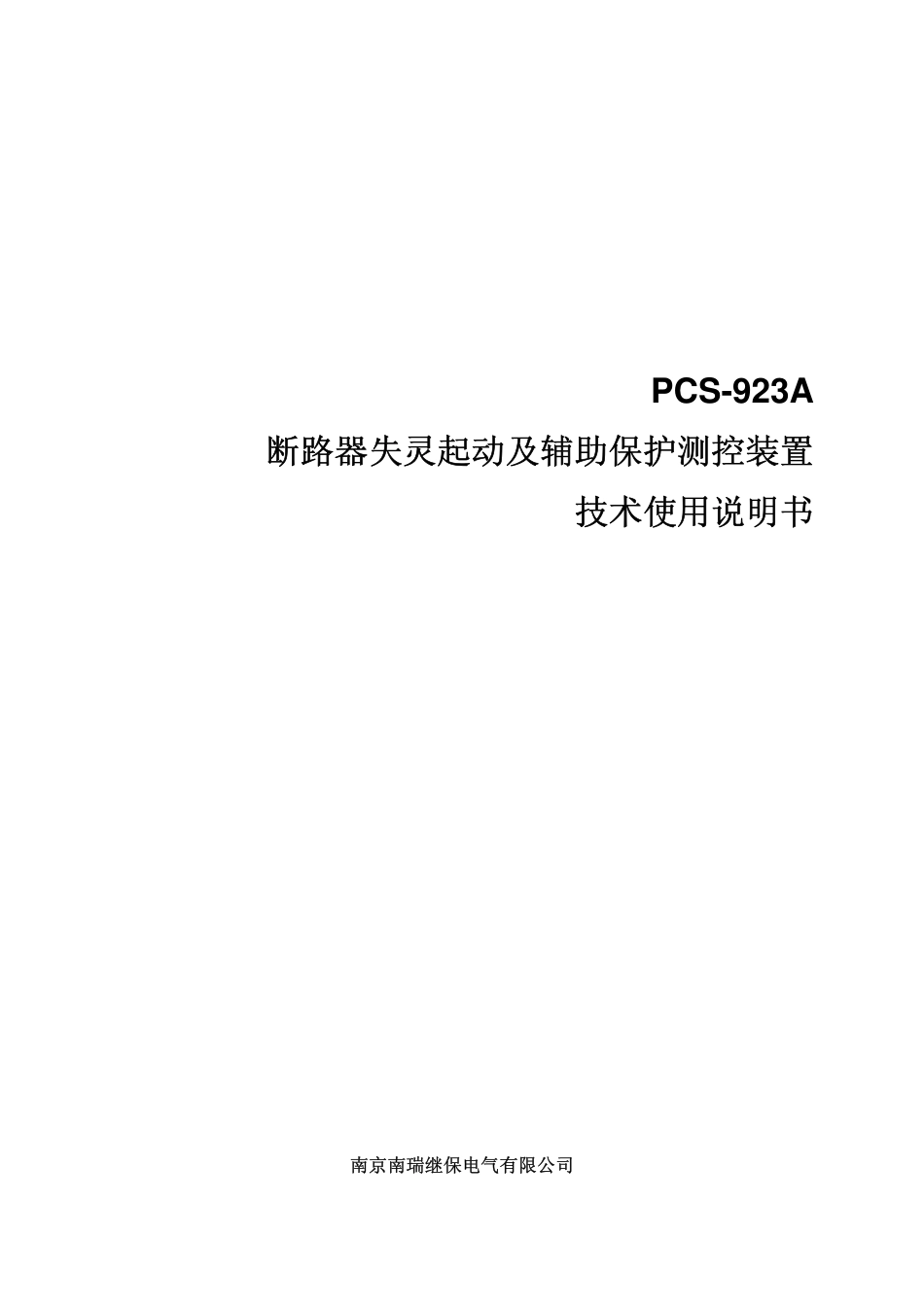

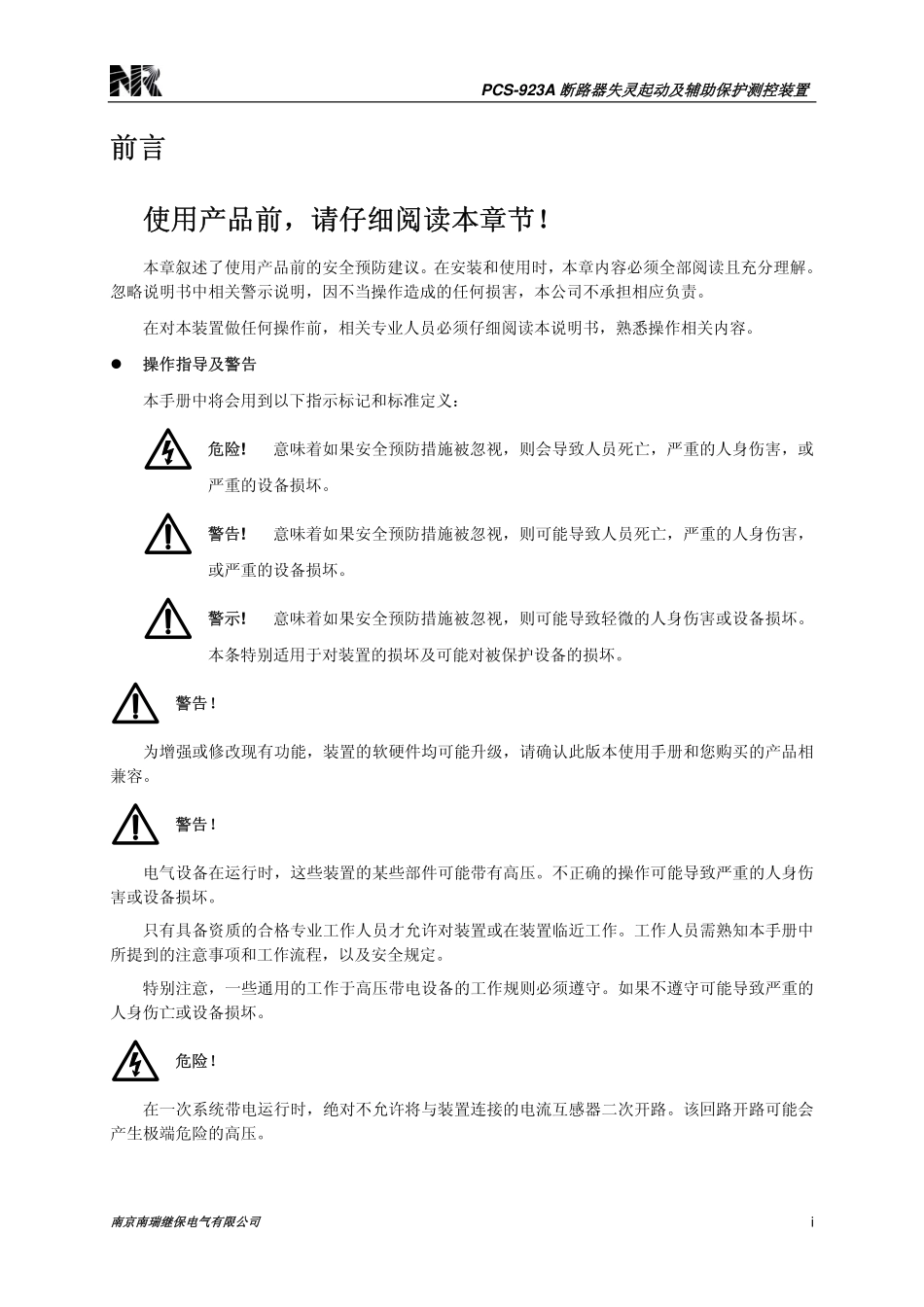

PCS-923A 断路器失灵起动及辅助保护测控装置 技术使用说明书断路器失灵起动及辅助保护测控装置 技术使用说明书 南京南瑞继保电气有限公司南京南瑞继保电气有限公司 PCS-923A断路器失灵起动及辅助保护测控装置断路器失灵起动及辅助保护测控装置 南京南瑞继保电气有限公司南京南瑞继保电气有限公司 i前言前言 使用产品前，请仔细阅读本章节！使用产品前，请仔细阅读本章节！本章叙述了使用产品前的安全预防建议。在安装和使用时，本章内容必须全部阅读且充分理解。忽略说明书中相关警示说明，因不当操作造成的任何损害，本公司不承担相应负责。在对本装置做任何操作前，相关专业人员必须仔细阅读本说明书，熟悉操作相关内容。?操作指导及警告操作指导及警告 本手册中将会用到以下指示标记和标准定义：危险危险!意味着如果安全预防措施被忽视，则会导致人员死亡，严重的人身伤害，或严重的设备损坏。警告警告!意味着如果安全预防措施被忽视，则可能导致人员死亡，严重的人身伤害，或严重的设备损坏。警示警示!意味着如果安全预防措施被忽视，则可能导致轻微的人身伤害或设备损坏。本条特别适用于对装置的损坏及可能对被保护设备的损坏。警告！警告！为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本使用手册和您购买的产品相兼容。警告！警告！电气设备在运行时，这些装置的某些部件可能带有高压。不正确的操作可能导致严重的人身伤害或设备损坏。只有具备资质的合格专业工作人员才允许对装置或在装置临近工作。工作人员需熟知本手册中所提到的注意事项和工作流程，以及安全规定。特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。如果不遵守可能导致严重的人身伤亡或设备损坏。危险！危险！在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。该回路开路可能会产生极端危险的高压。PCS-923A断路器失灵起动及辅助保护测控装置断路器失灵起动及辅助保护测控装置 南京南瑞继保电气有限公司南京南瑞继保电气有限公司 ii 警告！警告！?曝露端子曝露端子 在装置带电时不要触碰曝露的端子等，因为可能会产生危险的高电压。?残余电压残余电压 在装置电源关闭后，直流回路中仍然可能存在危险的电压。这些电压需在数秒钟后才会消失。警示！警示！?接地接地 装置的接地端子必须可靠接地。?运行环境运行环境 该装置只允许运行在技术参数所规定的大气环境中，而且运行环境不能存在不正常的震动。?额定值额定值 在接入交流电压电流回路或直流电源回路时，请确认他们符合装置的额定参数。?印刷电路板印刷电路板 在装置带电时，不允许插入或拔出印刷电路板，否则可能导致装置不正确动作。?外部回路外部回路 当把装置输出的接点连接到外部回路时，须仔细检查所用的外部电源电压，以防止所连接的回路过热。?连接电缆连接电缆 仔细处理连接的电缆避免施加过大的外力。版权声明版权声明 版本:R1.00 P/N:ZL_FZBH5104.1007 Copyright 2010 NR 南京南瑞继保电气有限公司版权所有 我们对本文档及其中的内容具有全部的知识产权。除非特别授权，禁止复制或向第三方分发。凡侵犯本公司版权等知识产权的，本公司必依法追究其法律责任。我们定期仔细检查本文档中的内容，在后续版本中会有必要的修正。但不可避免会有一些错误之处，欢迎提出改进的意见。我们保留在不事先通知的情况下进行技术改进的权利。南京南瑞继保电气有限公司 公司地址：中国南京江宁区苏源大道 69 号 邮编 211102 公司网址:www.nari- 购买产品，请联系：电话：025-87178911，传真:025-52100511、025-52100512 电子信箱：marketnari- 技术支持，请联系：电话：025-52107703、8008289967、4008289967 传真：025-52100770 或登陆网站：www.nari- 资料相关，请联系：电话：025-87178185、传真：025-8718208 电子信箱：nr_techsupportnari- PCS-923A断路器失灵起动及辅助保护测控装置断路器失灵起动及辅助保护测控装置 南京南瑞继保电气有限公司南京南瑞继保电气有限公司 iii目录目录 前言前言.i目录目录.iii第第 1 章章 概述概述.11.1 应用范围应用范围.11.2 保护配置保护配置.11.3 测控配置（功能可选）测控配置（功能可选）.11.4 装置特点装置特点.1第第 2 章章 技术参数技术参数.32.1 机械及环境参数机械及环境参数.32.2 额定电气参数额定电气参数.32.3 主要技术指标主要技术指标.32.3.1 起动元件起动元件.32.3.2 过流元件过流元件.32.3.3 保护动作时间保护动作时间.42.3.4 绝缘试验绝缘试验.42.3.5 通信接口通信接口.42.3.6 测量精度（针对测控功能）测量精度（针对测控功能）.42.3.7 输出接点容量输出接点容量.42.3.8 电磁兼容电磁兼容.4第第 3 章章 保护原理保护原理.53.1 概述概述.53.2 正常运行程序正常运行程序.53.2.1 跳闸位置异常告警跳闸位置异常告警.53.2.2 电压、电流回路零点漂移调整电压、电流回路零点漂移调整.53.3 起动元件起动元件.63.3.1 电流变化量起动电流变化量起动.63.3.2 零序过流元件起动零序过流元件起动.63.3.3 三相位置不一致起动三相位置不一致起动.6PCS-923A断路器失灵起动及辅助保护测控装置断路器失灵起动及辅助保护测控装置 南京南瑞继保电气有限公司南京南瑞继保电气有限公司 iv3.3.4 过流起动过流起动.63.4 失灵起动失灵起动.63.5 过流保护过流保护.73.6 三相不一致保护三相不一致保护.83.7 充电保护充电保护.83.8 跳闸逻辑跳闸逻辑.93.9 遥测量说明遥测量说明.93.10 遥信说明遥信说明.103.10.1 特殊功能开入说明特殊功能开入说明.103.10.2 其他遥信开入说明其他遥信开入说明.103.11 遥控说明遥控说明.103.12 同期说明同期说明.10第第 4 章章 硬件描述硬件描述.134.1 装置整体结构装置整体结构.134.1.1 装置硬件框图装置硬件框图.134.2 机械结构与安装机械结构与安装.154.3 面板布置图面板布置图.154.4 背板布置图背板布置图.164.5 输入输出定义输入输出定义.174.6 各插件简要说明各插件简要说明.184.6.1 CPU 插件插件.184.6.2 DSP 插件插件 1.194.6.3 DSP 插件插件 2.204.6.4 交流输入变换插件（交流输入变换插件（NR1401）.204.6.5 GOOSE 插件（可选）插件（可选）.214.6.6 光耦插件光耦插件 1（NR1502）.214.6.7 继电器出口继电器出口 1 插件（插件（NR1557）.234.6.8 扩展插件（扩展插件（NR1558）.234.6.9 电源插件（电源插件（NR1301A）.244.6.10 显示面板显示面板.25 PCS-923A断路器失灵起动及辅助保护测控装置断路器失灵起动及辅助保护测控装置 南京南瑞继保电气有限公司南京南瑞继保电气有限公司 v第第 5 章章 定值定值.275.1 通讯参数及整定说明通讯参数及整定说明.275.2 设备参数定值设备参数定值.285.3 保护定值及整定说明保护定值及整定说明.295.3.1 PCS-923A 保护定值保护定值.295.3.2 PCS-923A 保护定值整定说明保护定值整定说明.295.4 功能软压板定值功能软压板定值.305.5 GOOSE 软压板定值软压板定值.315.6 遥信参数（仅在保护测控一体化装置中出现）遥信参数（仅在保护测控一体化装置中出现）.315.7 遥控参数（仅在保护测控一体化装置中出现）遥控参数（仅在保护测控一体化装置中出现）.325.8 同期参数（仅在保护测控一体化装置中出现）同期参数（仅在保护测控一体化装置中出现）.335.9 逻辑定值（仅在保护测控一体化装置中出现）逻辑定值（仅在保护测控一体化装置中出现）.34第第 6 章章 使用说明使用说明.376.1 指示灯说明指示灯说明.376.2 液晶显示说明液晶显示说明.376.2.1 保护运行时液晶显示说明保护运行时液晶显示说明.376.2.2 保护动作时液晶显示说明保护动作时液晶显示说明.376.2.3 装置自检报告装置自检报告.396.3 命令菜单使用说明命令菜单使用说明.396.4 装置的运行说明装置的运行说明.426.4.1 装置正常运行状态装置正常运行状态.426.4.2 装置异常信息含义及处理建议装置异常信息含义及处理建议.426.4.3 安装注意事项安装注意事项.43第第 7 章章 调试大纲调试大纲.457.1 试验注意事项试验注意事项.457.2 交流回路校验交流回路校验.457.3 输入接点检查输入接点检查.457.4 整组试验整组试验.457.4.1 7.4.1 失灵启动失灵启动.467.4.2 零序过流保护零序过流保护.46PCS-923A断路器失灵起动及辅助保护测控装置断路器失灵起动及辅助保护测控装置 南京南瑞继保电气有限公司南京南瑞继保电气有限公司 vi7.4.3 相过流保护相过流保护.467.4.4 充电保护充电保护.467.4.5 不一致保护不一致保护.467.5 输出接点检查输出接点检查.477.6 7.6 打印动作报告打印动作报告.477.7 GOOSE 调试大纲调试大纲.487.7.1 GOOSE 通信状态通信状态.487.7.2 GOOSE 告警信息告警信息.487.7.3 GOOSE 发送功能发送功能.487.7.4 GOOSE 接收功能接收功能.49第第 8 章章 说明书版本历史说明书版本历史.51 第第1章章 概述概述 南京南瑞继保电气有限公司南京南瑞继保电气有限公司 1第第1章 概述章 概述 1.1 应用范围应用范围 PCS-923 为由微机实现的数字式断路器失灵起动及辅助保护装置，也可作为母联或分段开关的电流保护。PCS-923 可集成测控功能，可检测本间隔的单元，此功能可选。PCS-923 是新一代全面支持数字化变电站的保护装置。装置支持电子式互感器和常规互感器，支持电力行业通讯标准 DL/T667-1999（IEC60870-5-103）和新一代变电站通讯标准 IEC61850。1.2 保护配置保护配置 PCS-923 装置功能包括失灵起动、三相不一致保护、两段相过流保护和两段零序过流保护、充电保护等功能，可经压板和软件控制字分别选择投退。1.3 测控配置（功能可选）测控配置（功能可选）PCS-923 监控对象为变电站内的间隔单元，其主要功能配置如下：序号序号 功能配置功能配置 说明说明 1 遥信 个数可灵活配置的遥信，开关量输入为 220V/110V 光电隔离输入 2 遥测 一组电压、一组电流的模拟量输入，其基本内容有电流（ia，ib，ic）、电压（ua，ub，uc，3u0，u1，u2，ux，uab，ubc，uca）、频率（母线频率，线路频率）、功率（总有功，总无功，总视在功率）及功率因素；3 遥控 遥控输出可配置最多 15 路，最少 8 路遥控分合，遥控出口为空接点，遥控分合闸无公共点，出口动作保持时间可程序设定；4 准同期合闸 1 路检同期合闸（遥控同期或手合同期）5 联锁 逻辑闭锁功能，闭锁逻辑可编程；闭锁相应的操作回路 6 谐波监视 最高 12 次电压谐波测量 1.4 装置特点装置特点 1.PCS-923 是新一代全面支持数字化变电站的保护装置。装置支持电子式互感器和常规互感器，支持新一代变电站通讯标准 IEC61850。同时接线端子与国内广泛采用的 RCS-900 系列的超高压线路保护基本兼容。2.装置采用了 32 位高性能的 CPU 和 DSP、内部高速总线、智能 I/O，硬件和软件均采用模块化设计，灵活可配置，具有通用、易于扩展、易于维护的特点。3.
