Q∕CRPHDYW 1314.01.02—2019 5S可视化指导手册.pdf

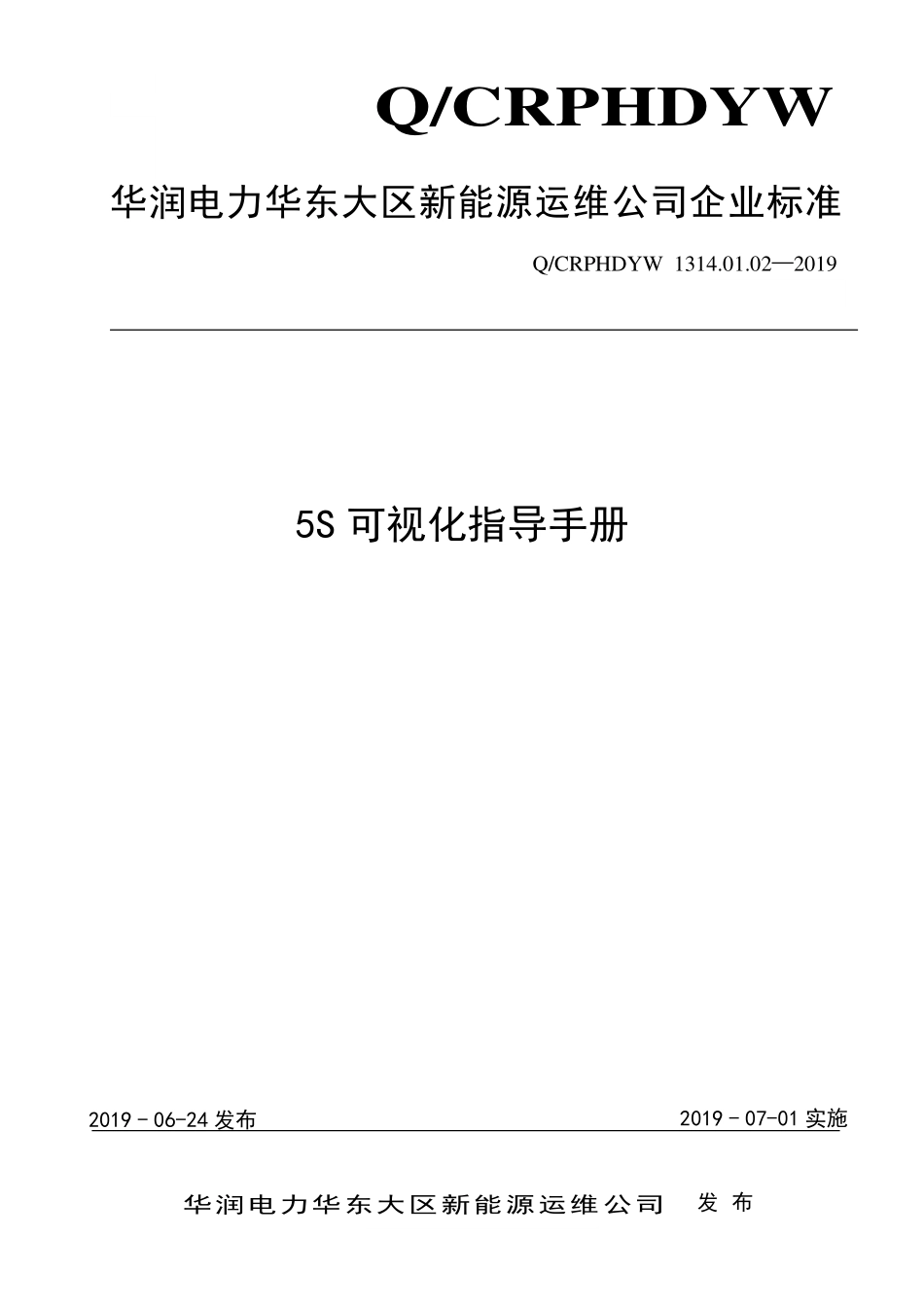

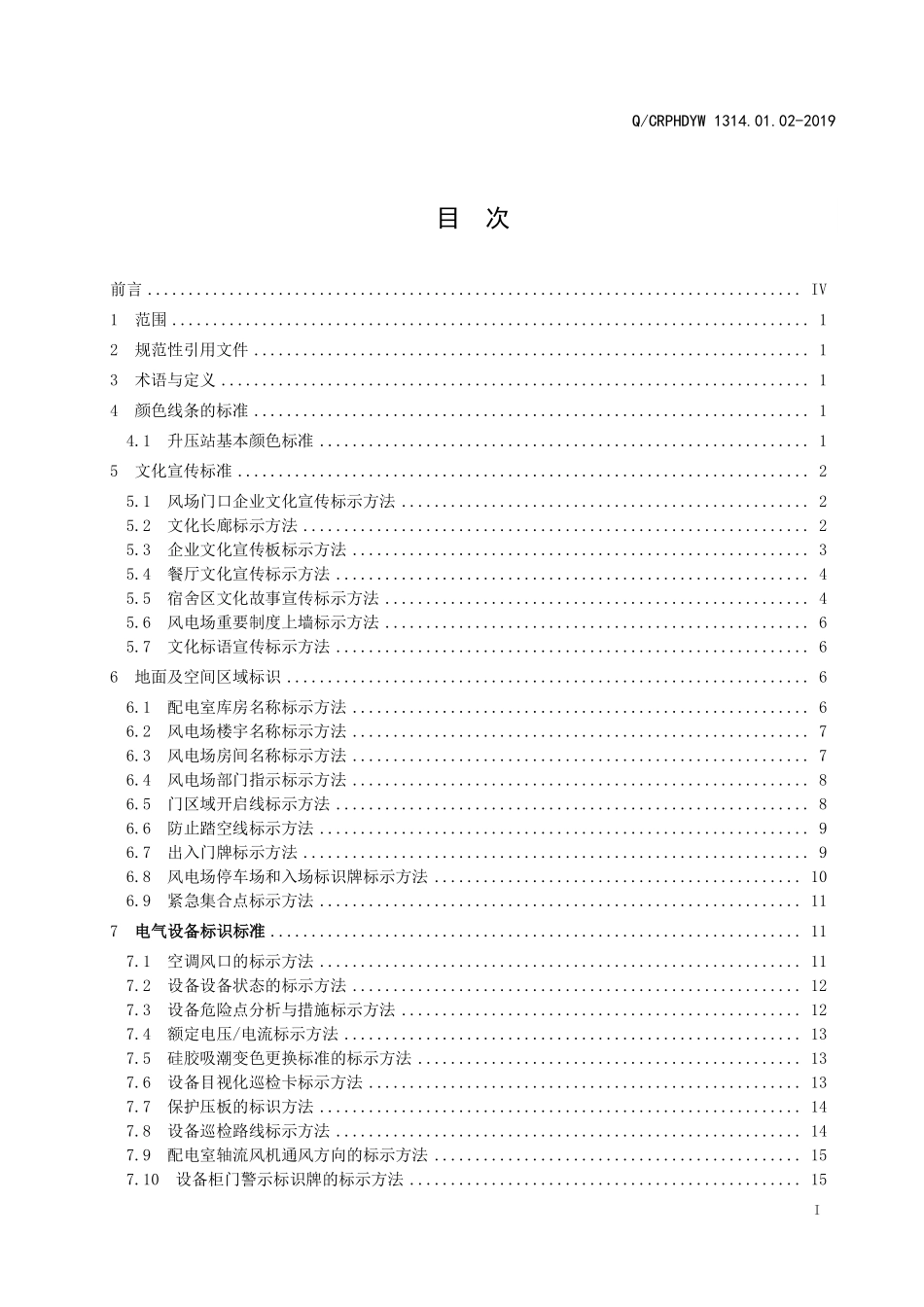

Q/CRPHDYW 华润电力华东大区新能源运维公司企业标准 Q/CRPHDYW 1314.01.022019 5S 可视化指导手册 2019-06-24 发布 2019-07-01 实施 华润电力华东大区新能源运维公司 发 布 Q/CRPHDYW 1314.01.02-2019 I 目 次 前言.IV 1 范围.1 2 规范性引用文件.1 3 术语与定义.1 4 颜色线条的标准.1 4.1 升压站基本颜色标准.1 5 文化宣传标准.2 5.1 风场门口企业文化宣传标示方法.2 5.2 文化长廊标示方法.2 5.3 企业文化宣传板标示方法.3 5.4 餐厅文化宣传标示方法.4 5.5 宿舍区文化故事宣传标示方法.4 5.6 风电场重要制度上墙标示方法.6 5.7 文化标语宣传标示方法.6 6 地面及空间区域标识.6 6.1 配电室库房名称标示方法.6 6.2 风电场楼宇名称标示方法.7 6.3 风电场房间名称标示方法.7 6.4 风电场部门指示标示方法.8 6.5 门区域开启线标示方法.8 6.6 防止踏空线标示方法.9 6.7 出入门牌标示方法.9 6.8 风电场停车场和入场标识牌标示方法.10 6.9 紧急集合点标示方法.11 7 电气设备标识标准电气设备标识标准.11 7.1 空调风口的标示方法.11 7.2 设备设备状态的标示方法.12 7.3 设备危险点分析与措施标示方法.12 7.4 额定电压/电流标示方法.13 7.5 硅胶吸潮变色更换标准的标示方法.13 7.6 设备目视化巡检卡标示方法.13 7.7 保护压板的标识方法.14 7.8 设备巡检路线标示方法.14 7.9 配电室轴流风机通风方向的标示方法.15 7.10 设备柜门警示标识牌的标示方法.15 Q/CRPHDYW 1314.01.02-2019 II 7.11 设备操作前提示注意事项的标示方法.15 7.12 保护装置指示灯含义的标识的标示方法.16 7.13 粘鼠板标识的标示方法.16 7.14 SVG 滤网标识的标示方法.16 7.15 保护压板颜色的标示方法.17 7.16 断路器操作按钮防护罩的标示方法.17 7.17 GIS 气室压力表标识牌的标示方法.18 7.18 GIS 气室压力释放阀的标识.18 7.19 GIS 设备承重标识.19 7.20 动力配电箱标识牌.19 7.21 值班注意要点的标示.19 7.22 变压器气体取样盒的标示内容.20 7.23 变压器油取样阀的标示内容.20 7.24 生产区域自检镜标示方法.21 7.25 风电场电缆警示桩标示方法.21 7.26 电气控制箱(柜)标示方法.22 7.27 设备区 EHS 警示牌.22 8 工器具标准.22 8.1 工具柜工具陈列标示方法.22 8.2 工具架工具陈列标示方法.23 8.3 工具清单标示方法.23 8.4 工器具标签卡标示方法.24 9 物品仓储规范.24 9.1 物料货架区标示方法.24 9.2 待验收区标示方法.25 9.3 准备工作区标示方法.25 9.4 危废品分类回收标示方法.26 9.5 物料状态看板标示方法.26 9.6 物料标签标示方法.27 9.7 货架货位标示方法.27 9.8 库房区域定置位置图标示方法.28 9.9 坏件记录卡标示方法.28 9.10 安全库存标示方法.29 9.11 库房危险品安全周知卡标示方法.29 9.12 氮气罐使用记录卡标识方法.30 9.13 仓储流程标示方法.30 10 办公环境标准.31 10.1 风电场电话机位置标示方法.31 10.2 办公桌的定置标示方法.32 10.3 办公桌文件夹、抽屉标示方法.32 10.4 文件夹摆放的标示方法.32 Q/CRPHDYW 1314.01.02-2019 III 10.5 会议室会议状态切换的标示方法.33 10.6 玻璃门防撞条的标示方法.33 10.7 照明开关的标示方法.34 10.8 风电场安全帽放置的标示方法.34 10.9 会议室温馨提示的标示方法.35 10.10 风电场自检站的标示方法.35 10.11 红线使用的标示方法.36 10.12 办公桌岗位牌的标示方法.36 10.13 垃圾分类规范标示方法.37 10.14 空调节约用电的标示方法.37 10.15 定置定位线的标示方法.38 11 管理看板标准.38 11.1 微小改善看板.38 11.2 课题改善看板.39 11.3 SOP、OPL 项目看板.39 11.4 精益知识看板.40 11.5 人员动态及 KPI 指标看板.40 11.6 工作计划看板.41 11.7 通知公告宣传看板.41 11.8 职业健康看板.42 12 文明规范标准.42 12.1 绿化带文明规范标示方法.42 12.2 办公室文明规范标示方法.43 12.3 洗手间文明规范标示方法.43 12.4 食堂温馨提示牌标示方法.44 12.5 打印区标识.44 12.6 大门标识.45 12.7 楼梯扶手标识.45 13 风机标识.46 13.1 塔筒底部.46 13.2 塔筒内部.46 13.3 机舱内部.47 Q/CRPHDYW 1314.01.02-2019 IV 前 言 本标准是按照Q/CRPHDYW 1314.01.012018企业标准编写规范给出的规则起草。本标准由华润电力华东大区新能源运维公司管理提升与标准化委员会提出并负责解释。本标准由华润电力华东大区新能源运维公司运维公司办公室归口管理。本标准主要起草部门：运维公司办公室。本标准主要起草人：张皓、林鹏融。本标准审核人：李志明、马飞。本标准审定人：孙乐场。本标准批准人：苏彤。本标准2018年首次发布，本次为第一次修订。本标准所代替标准的历次版本发布情况为：Q/CRPHDYW 1314.01.02-2018。Q/CRPHDYW 1314.01.02-2019 1 5S 可视化指导手册 1 范围 本标准规定了华润电力华东大区新能源运维公司（以下简称运维公司）5S可视化的模板。本标准适用于运维公司各部门、检修基地、独立风电场、光伏电站可视化参考。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3 术语与定义 下列术语和定义适用于本文件。3.1 可视化 可视化是指利用形象直观而又色彩适宜的各种视觉感知信息来组织现场生产活动，达到提高劳动生产率的一种手段。4 颜色线条的标准 4.1 升压站基本颜色标准 4.1.1 升压站颜色 4.1.2 办公室颜色 Q/CRPHDYW 1314.01.02-2019 2 4.1.3 动力管道颜色 4.1.4 动力管道颜色 4.1.5 其他 5 文化宣传标准 5.1 风场门口企业文化宣传标示方法 5.1.1 文化宣传展示风电场安全文化，提升风电场员工安全意识。5.1.2 文化宣传实施要领 a)设计形状和尺寸应根据风电场环境不同来确定；b)宣传栏应有防水和防风措施；c)宣传栏支架材料为不锈钢，宣传栏内容为 PVC 室外写真覆板；d)安全宣传栏整体应固定牢固，防止倾倒伤人。5.2 文化长廊标示方法 5.2.1 目的是展示华润集团、华润电力、风电场企业信息，提升员工的满意度和自豪感，通过了解企业信息，增强团队凝聚力的作用。5.2.2 实施要领 a)宣传栏采用镀锌板静电喷塑，高清写真画面；Q/CRPHDYW 1314.01.02-2019 3 b)宣传栏大小为长15.7米2.5米（6块展板）。5.3 企业文化宣传板标示方法 5.3.1 目的是宣传企业文化，增强团队的文化意识，增加凝聚力，打造一支有文化的团队和风电场。5.3.2 实施要领 a)宣传画面由大区统一发放。b)宣传画面离地面高度为1.7米，固定牢固。Q/CRPHDYW 1314.01.02-2019 4 5.4 餐厅文化宣传标示方法 5.4.1 目的是展示风电场餐厅文明节约的精神，提高员工综合素质，对风电场的综合管理水平提升起到一定作用。5.4.2 实施要领 a)宣传板大小为60cm 80cm或者70cm 100cm。b)材质为玻璃画面覆PVC室外写真或不锈钢包边PVC写真覆板。c)宣传画面离地面高度为1.7米，固定牢固。5.5 宿舍区文化故事宣传标示方法 5.5.1 目的是通过一些令人深思的小故事展示在宿舍区楼道区域，提升员工在团队、质量、诚信、执行等方面的能力和认识，增加风电场整体的文化素质。5.5.2 实施要领 a)宣传板大小为60cm 80cm或者70cm 100cm。b)材质为玻璃画面覆PVC室外写真或不锈钢包边PVC写真覆板。c)宣传画面离地面高度为1.7米，固定牢固。Q/CRPHDYW 1314.01.02-2019 5 Q/CRPHDYW 1314.01.02-2019 6 5.6 风电场重要制度上墙标示方法 5.6.1 目的通过制度上墙明确约束员工工作范围和标准，提升工作效率，规范工作界限和范围。5.6.2 实施要领 a)上墙制度大小为60cm 80cm或者70cm 100cm。b)材质为玻璃画面覆PVC室外写真或不锈钢包边PVC写真覆板。c)宣传画面离地面高度为1.7米，固定牢固。5.7 文化标语宣传标示方法 5.7.1 目的是通过文化标语（文化类和安全类）传播华润企业文化，提升风电场管理品质，提高员工安全意识，将企业使命或企业精神展示在显而易见的地方，对传播公司的文化也起到很好的作用。5.7.2 实施要领 a)传播语大小为40cm;b)材质为亚克力雕刻，颜色为华润黄；c)粘贴高度因现场条件确定，高度始终，适合人眼查看；d)传播语应固定牢固。6 地面及空间区域标识 6.1 配电室库房名称标示方法 6.1.1 目的是明确风电场配电室和库房的界限和范围，明确区域的名称，方便管理，减少因沟通不畅时的查找时间。Q/CRPHDYW 1314.01.02-2019 7 6.1.2 实施要领 a)尺寸：410*200mm，左侧华润标识横宽160mm，“*风电场”区域立高为60mm。b)标识牌底色为白色，黑色黑体字。c)材质：铝塑板，整体采用夜光效果 6.2 风电场楼宇名称标示方法 6.2.1 目的是明确风电场楼房名称和功能，便于全员查找指定地点，提高综合业务能力，责任分工更加方便。6.2.2 实施要领 a)尺寸：820*400mm，左侧华润标识横宽320mm，“*风电场”区域立高为120mm。b)标识牌底色为白色，黑色黑体字。c)材质：不锈钢 6.3 风电场房间名称标示方法 6.3.1 目的是明确风电场各房间名称和功能，便于全员查找指定地点，提高综合业务能力，责任分工更加方便。6.3.2 实施要领 a)尺寸：300*130mm，上部底色银色，编号在左，华润标识在右；下部底色为华润黄，黑体白字，下部配有英文名称，右对齐。b)材质：不锈钢或铝合金，整体弧面造型 Q/CRPHDYW 1314.01.02-2019 8 6.4 风电场部门指示标示方法 6.4.1 目的是通过部门方向指示，方便直达部门地点，减少寻找地点的时间浪费。6.4.2 实施要领 a)尺寸：因楼道环境不同自行制订；b)材质：不锈钢或铝合金，整体平面造型；c)部门指示牌应安装牢固无松动。6.5 门区域开启线标示方法 6.5.1 目的是通过标示出门开闭时转动的轨迹，提示人们注意安全距离，同时警示该区域不得堆放杂物影响门开闭的通畅。6.5.2 实施要领 a)标示材料采用黄色耐磨性好的贴纸。b)沿着门最外沿的转动轨迹粘贴。c)圆弧上用50mm的正方形块，门转动后的停止位置用50mm宽的长方形条。Q/CRPHDYW 1314.01.02-2019 9 6.6 防止踏空线标示方法 6.6.1 目的是在容易踏空、滑倒的楼梯台阶设置防止踏空线，起到防滑、防踏空的作用，并加以警示。6.6.2 实施要领 a)标示材料采用黑黄（荧光黄）条纹的贴条或黄色油漆。b)粘贴和刷漆时紧贴台阶外
