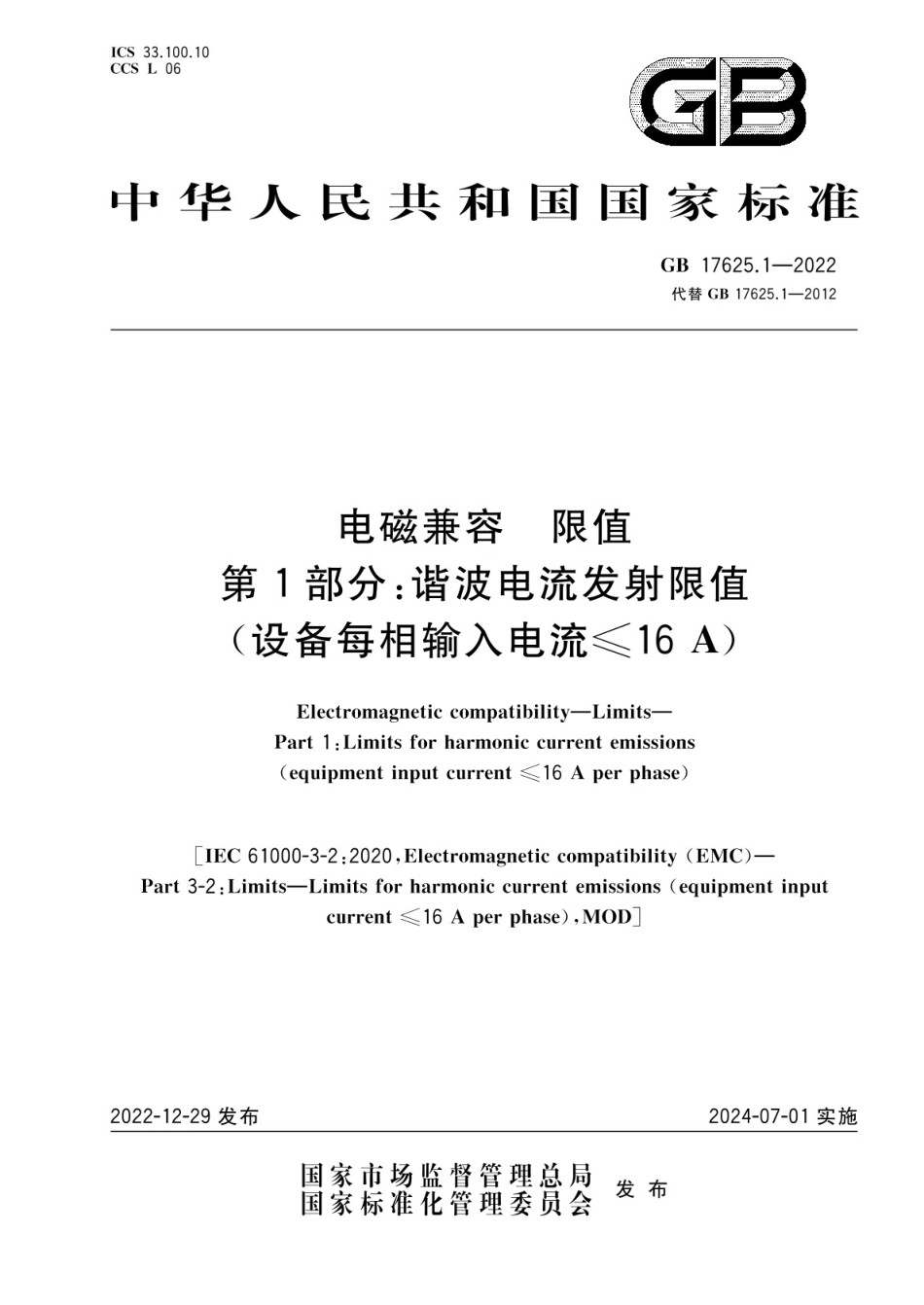

GB 17625.1-2022 电磁兼容 限值 第1部分：谐波电流发射限值（设备每相输入电流≤16A.pdf

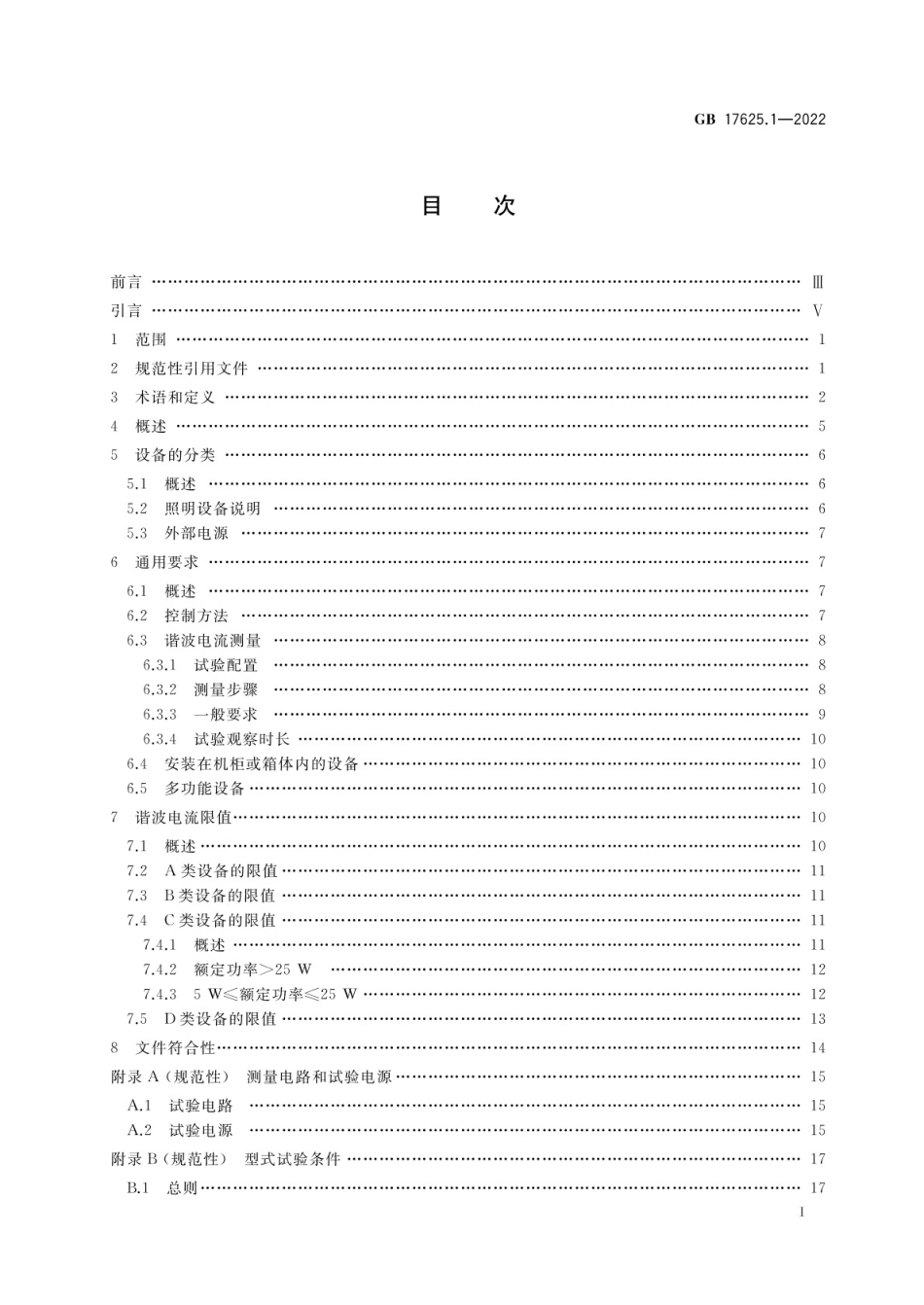

GB17625.1-2022目次前言引言V1范围12规范性引用文件13术语和定义24概述55设备的分类65.1概述65.2照明设备说明65.3外部电源6通用要求6.1概述6.2控制方法6.3谐波电流测量86.3.1试验配置86.3.2测量步骤86.3.3一般要求96.3.4试验观察时长106.4安装在机柜或箱体内的设备106.5多功能设备107谐波电流限值107.1概述107.2A类设备的限值117.3B类设备的限值117.4C类设备的限值117.4.1概述117.4.2额定功率25W127.4.35W额定功率25W127.5D类设备的限值138文件符合性14附录A(规范性)测量电路和试验电源15A.1试验电路15A.2试验电源15附录B(规范性)型式试验条件17B.1总则17IGB17625.1-2022前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是电磁兼容限值的第1部分。GB17625已经发布了以下部分：第1部分：谐波电流发射限值（设备每相输入电流16A);第2部分：对每相额定电流16A且无条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制；第3部分：对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制；第4部分：中、高压电力系统中畸变负荷发射限值的评估；第5部分：中、高压电力系统中波动负荷发射限值的评估；第6部分：对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制；第7部分：对额定电流75A且有条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制；第8部分：每相输入电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值；第9部分：低压电气设施上的信号传输发射电平、频段和电磁骚扰电平；第13部分：接入中压、高压、超高压电力系统的不平衡设施发射限值的评估；第14部分：骚扰装置接人低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估；第15部分：低压电网中分布式发电系统低频电磁抗扰度和发射要求的评估。本文件代替GB17625.1-2012电磁兼容限值谐波电流发射限值（设备每相输人电流16A),与GB17625.1-2012相比，除结构调整和编辑性改动外，主要技术变化如下：a)为了与GB/T17625.8保持一致，适用范围有变化，“每相输入电流不大于16A”更改为“每相额定输入电流不大于16A”(见第1章，2012年版的第1章)；b)增加了“集成式灯”“变速驱动器”等术语和定义，简化并解释了“照明设备”的术语（见第3章）；c)将带有变速驱动器的冰箱和冰柜划分为D类（见5.1）；d)增加了对A类的舞台灯光和摄影场所专用灯具的分类（见5.2）；e)增加了对应急照明设备分类的解释（见5.2）；f)增加了外部供电的分类说明（见5.3）；g)增加了多功能设备的要求（见6.5）；h)增加了5W的值，低于该阈值的所有照明设备不规定发射限值（见7.1）；i)更改了针对调光器（非白炽灯时）的要求（见7.1,2012年版的第7章）；j)增加了对带有一个控制模块的有功输入功率2W的照明设备规定的解释（见7.4.1）；k)增加了不同额定功率情况下的C类设备限值要求（见7.4.2和7.4.3）；)更改了额定功率25W的照明设备的发射限值要求（见7.4.3,2012年版的7.3）；m)增加了本文件符合性的说明（见第8章）；n)对测量设备的要求调整到附录A中（见附录A,2012年版的附录B);o)更改了电视接收机的试验条件（见B.2,2012年版的C.2);p)更改了照明设备的试验条件（见B.5和B.6,2012年版的C.5和C.6);q)删除了使用基准灯和基准镇流器进行照明设备的试验（见2012年版的C.5.3和C.5.4);
