GB∕T 14048.2-2020 低压开关设备和控制设备 第2部分：断路器.pdf

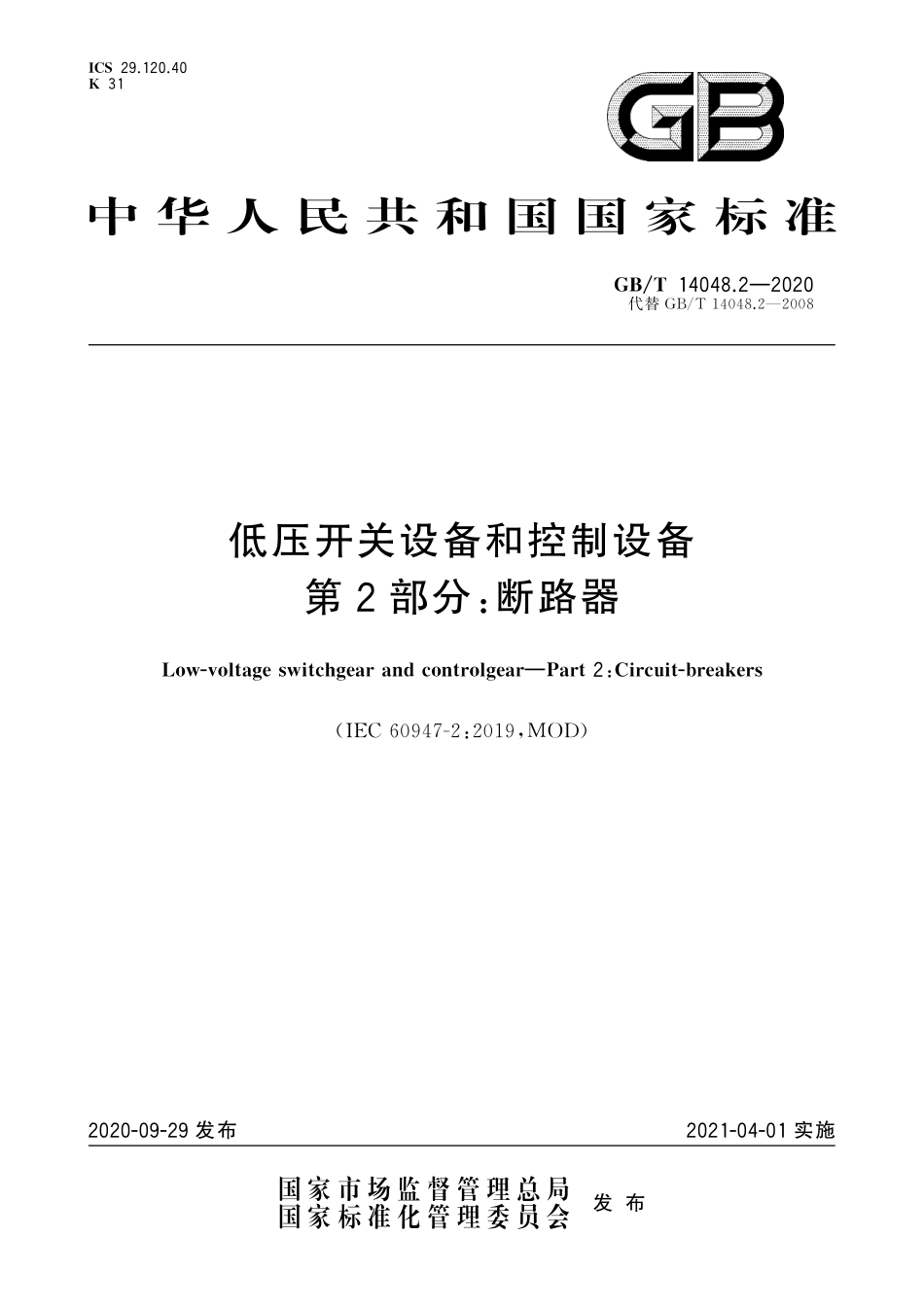

I C S2 9.1 2 0.4 0K3 1中 华 人 民 共 和 国 国 家 标 准G B/T1 4 0 4 8.22 0 2 0代替G B/T1 4 0 4 8.22 0 0 8低压开关设备和控制设备第2部分:断路器L o w-v o l t a g e s w i t c h g e a ra n dc o n t r o l g e a rP a r t 2:C i r c u i t-b r e a k e r s(I E C6 0 9 4 7-2:2 0 1 9,MOD)2 0 2 0-0 9-2 9发布2 0 2 1-0 4-0 1实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布 提供下载目 次前言1 总则1 1.1 范围和目的1 1.2 规范性引用文件22 术语和定义23 分类6 3.1 按选择性类别分6 3.2 按分断介质分6 3.3 按设计型式分6 3.4 按操作机构的控制方法分6 3.5 按是否适合隔离分6 3.6 按是否需要维修分6 3.7 按安装方式分7 3.8 按外壳防护等级分74 断路器的特性7 4.1 特性概述7 4.2 断路器的型式7 4.3 主电路的额定值和极限值7 4.4 选择性类别1 0 4.5 控制电路1 0 4.6 辅助电路1 1 4.7 脱扣器1 1 4.8 内装的熔断器(带熔断器的断路器)1 25 产品数据和资料1 2 5.1 资料种类1 2 5.2 标志1 3 5.3 安装、操作及维修说明书1 46 正常工作、安装及运输条件1 47 结构与性能要求1 5 7.1 结构要求1 5 7.2 性能要求1 6 7.3 电磁兼容(EMC)2 28 试验2 2 8.1 试验种类2 2 8.2 验证结构要求2 2 8.3 型式试验2 3G B/T1 4 0 4 8.22 0 2 0 提供下载 8.4 常规试验5 0 8.5 特殊试验 湿热、盐雾、振动和冲击5 3附录A(规范性附录)断路器与串联在同一电路中的另一台短路保护装置在短路条件下的配合5 5附录B(规范性附录)具有剩余电流保护的断路器6 4附录C(规范性附录)单极的短路试验程序1 0 0附录D(规范性附录)预期用于铝导线连接的断路器的附加要求1 0 1附录E(资料性附录)提交制造厂与用户协商的项目1 1 1附录F(规范性附录)带电子过电流保护的断路器的附加试验1 1 2附录G(规范性附录)功耗1 3 1附录H(规范性附录)用于I T系统的断路器的试验程序1 3 3附录I 空白1 3 5附录J(规范性附录)电磁兼容性(EMC)断路器的要求和试验方法1 3 6附录K(资料性附录)特征量符号和图形表示汇总表1 4 5附录L(规范性附录)无过电流保护要求的断路器1 5 2附录M(规范性附录)剩余电流装置模块(无内部电流分断装置)1 5 6附录N(规范性附录)电磁兼容 不包括在附录B、附录F和附录M中附件的附加要求和试验1 9 6附录O(规范性附录)瞬时脱扣断路器(I C B)1 9 9附录P(规范性附录)光伏用直流断路器2 0 2附录Q 空白2 0 7附录R(规范性附录)带自动重合闸功能的剩余电流保护断路器2 0 8参考文献2 1 7G B/T1 4 0 4 8.22 0 2 0 提供下载前 言 G B/T1 4 0 4 8 低压开关设备和控制设备 由以下部分组成:第1部分:总则;第2部分:断路器;第3部分:开关、隔离器、隔离开关及熔断器组合电器;第4-1部分:接触器和电动机起动器 机电式接触器和电动机起动器(含电动机保护器);第4-2部分:接触器和电动机起动器 交流电动机用半导体控制器和起动器(含软起动器);第4-3部分:接触器和电动机起动器 非电动机负载用交流半导体控制器和接触器;第5-1部分:控制电路电器和开关元件 机电式控制电路电器;第5-2部分:控制电路电器和开关元件 接近开关;第5-3部分:控制电路电器和开关元件 在故障条件下具有确定功能的接近开关(P D D B)的要求;第5-4部分:控制电路电器和开关元件 小容量触头的性能评定方法 特殊试验;第5-5部分:控制电路电器和开关元件 具有机械锁闩功能的电气紧急制动装置;第5-6部分:控制电路电器和开关元件 接近传感器和开关放大器的D C接口(NAMUR);第5-7部分:控制电路电器和开关元件 用于带模拟输出的接近设备的要求;第5-8部分:控制电路电器和开关元件 三位使能开关;第5-9部分:控制电路电器和开关元件 流量开关;第6-1部分:多功能电器 转换开关电器;第6-2部分:多功能电器(设备)控制与保护开关电器(设备)(C P S);第7-1部分:辅助器件 铜导体的接线端子排;第7-2部分:辅助器件 铜导体的保护导体接线端子排;第7-3部分:辅助器件 熔断器接线端子排的安全要求;第7-4部分:辅助器件 铜导体的P C B接线端子排;第8部分:旋转电机用装入式热保护(P T C)控制单元。本部分为G B/T1 4 0 4 8的第2部分。本部分按照G B/T1.12 0 0 9给出的规则起草。本部分代替G B/T1 4 0 4 8.22 0 0 8 低压开关设备和控制设备 第2部分:断路器,与G B/T1 4 0 4 8.22 0 0 8相比,除编辑性修改外,主要技术变化如下:扩大了范围中交流电压的上限,即不超过15 0 0V(见第1章);增加了术语“2.2 1过电流整定值Ir”、“2.2 2可编程逻辑控制器”(P L C)和“2.2 3闭合脱扣器”(见2.2 1、2.2 2、2.2 3);补充额定值超过交流10 0 0V但不超过15 0 0V的冲击耐受电压、电气间隙、介电试验等相关规定(见7.1.4、7.2.3.2、8.4.6);材料的灼热丝试验中,明确用于固定载流部件的绝缘材料的试验温度,主电路为9 6 0,其他电路为8 5 0(见7.1.1);增加“7.1.8用于带有可编程逻辑控制器(P L C)的数字输入与输出要求”(见7.1.8);修改“7.2.2.3主电路”的温升规定,应能承受的电流由约定发热电流改为额定电流In(见7.2.2.3);在“8.3.1试验程序”中,增加具有不同极数的交流断路器的可选择试验程序,并新增表9 b和9 c(见8.3.1);G B/T1 4 0 4 8.22 0 2 0 提供下载 增加“8.3.9临界直流负载电流试验”,主要针对直流断路器规定试验要求(见8.3.9);增加“8.5特殊试验 湿热、盐雾、振动和冲击”(见8.5);附录A中,细化“A.5验证选择性”的内容,增加选择性的理论研究和通过试验确定选择性两种方法的规定和要求(见A.5);附录B和附录M中,增加B型C B R和B型MR C D的要求和试验方法(见B.4.4.3、B.7.2.1 0、B.8.8、M.8.8.3);附录B、F、J中更新相关EMC性能和要求(见B.8.1 3.1.1、F.3.2、J.2);新增“附录D(规范性)预期用于铝导线连接的断路器的特殊要求”;新增“附录P(规范性)光伏用直流断路器”;新增“附录R(规范性)带自动重合闸功能的剩余电流保护断路器”。本部分使用重新起草法修改采用I E C6 0 9 4 7-2:2 0 1 9 低压开关设备和控制设备 第2部分:断路器。本部分与I E C6 0 9 4 7-2:2 0 1 9的技术性差异及其原因如下:关于规范性引用文件,本部分做了具有技术性差异的调整,以适应我国的技术条件,调整的情况集中反映在1.2“规范性引用文件”中,具体调整如下:用等同采用国际标准的G B/T2 4 2 3.4代替了I E C6 0 0 6 8-2-3 0;用等同采用国际标准的G B/T2 4 2 3.2 2代替了I E C6 0 0 6 8-2-1 4;用等同采用国际标准的G B/T3 9 5 6代替了I E C6 0 2 2 8;用等同采用国际标准的G B/T1 3 5 3 9.1代替了I E C6 0 2 6 9-1;用修改采用国际标准的G B/T1 4 0 4 8.12 0 1 2代替了I E C6 0 9 4 7-1:2 0 0 7和I E C6 0 9 4 7-1:2 0 0 7/修改单1:2 0 1 0;用等同采用国际标准的G B/T1 4 0 4 8.4代替了I E C6 0 9 4 7-4-1;用修改采用国际标准的G B/T1 6 9 2 7.42 0 1 4代替了I E C6 2 4 7 5:2 0 1 0;用等同采用国际标准的G B/T1 7 0 4 52 0 0 8代替了I E C6 1 1 4 0:2 0 1 6;用等同采用国际标准的G B/T1 7 6 2 6.1 1代替了I E C6 1 0 0 0-4-1 1;用修改采用国际标准的G B/T3 2 4 9 9代替了I E C6 1 5 4 5;用等同采用国际标准的G B4 8 2 4代替了C I S P R1 1。考虑到我国实际使用情况,第3章“分类”中“开启式”不够合理,仍采用惯用名词“万能式”,塑料外壳式又称“模压外壳式”或“塑壳式”。本部分做了下列编辑性修改:按照G B/T1.12 0 0 9的要求,规范了第1章的编写;I E C6 0 9 4 7-1:2 0 0 7/修改单2:2 0 1 4的内容直接纳入本部分的条款中,在改动的条款外侧页边空白位置用垂直双线()标示。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会(S A C/T C1 8 9)归口。本部分起草单位:上海电器科学研究院、常熟开关制造有限公司(原常熟开关厂)、浙江正泰电器股份有限公司、上海良信电器股份有限公司、江苏大全凯帆开关有限公司、杭州之江开关股份有限公司、环宇集团浙江高科股份有限公司、法泰电器(江苏)股份有限公司、上海电科电器科技有限公司、杭州乾龙电器有限公司、盛道(中国)电气有限公司、上海电器股份有限公司人民电器厂、施耐德电气(中国)有限公司上海分公司、北京A B B低压电器有限公司、三信国际电器上海有限公司、浙江天正电气股份有限公司、常安集团有限公司、江苏辉能电气有限公司、罗格朗低压电器(无锡)有限公司、华通机电股份有限公司、杭州科丰电子股份有限公司、伊顿电气有限公司、浙江人民电器有限公司、苏州西门子电器有限公司、上海电器设备检测所有限公司、中检质技检验检测科学研究院有限公司、德力西电气有限公司、沈阳G B/T1 4 0 4 8.22 0 2 0 提供下载斯沃电器有限公司、巨邦集团有限公司、温州瑞睿电气有限公司、天津天传电控设备检测有限公司、加西亚电子电器股份有限公司、美高电气科技有限公司、上海精益电器厂有限公司。本部分主要起草人:顾惠民、黄兢业、管瑞良、马世刚、黄银芳、葛飞、戴水东、潘如新、种彪、陈正馨、钟方强、陈正龙、倪小燕、孙海涛、张彦辉、苏邯林、杨红艺、王旭川、张海燕、傅凯、王志勇、刘祖明、王兴阳、包志舟、朱林、崔涛、楼英超、吴建宾、白涛、张凯程、吴起军、张春香、张新雨、陈碎朵、顾德康、陈雪琴。本部分所代替标准的历次版本发布情况为:G B1 4 0 4 8.21 9 9 4、G B1 4 0 4 8.22 0 0 1、G B/T1 4 0 4 8.22 0 0 8。G B/T1 4 0 4 8.22 0 2 0 提供下载 提供下载低压开关设备和控制设备第2部分:断路器1 总则1.1 范围和目的G B/T1 4 0 4 8的本部分规定了断路器的术语和定义、分类、特性、产品数据和资料、正常工作、安装及运输条件、结构与性能要求和试验。本部分适用于主触头用来接入额定电压不超过交流10 0 0V或直流15 0 0V电路中的断路器,由受过专业训练的人员和熟练人员安装和操作。本部分还规定了带熔断器的断路器的补充要求。额定电压高于交流10 0 0V但不超过15 0 0V的断路器可按本部分进行试验。本部分适用于任何额定电流、各种结构型式或各种预定用途的断路器。用作接地保护的断路器的要求包括在附录B中。电子式过电流保护断路器的附加要
