DL∕T 5771-2018 高清版 农村电网35kV配电化技术导则.pdf

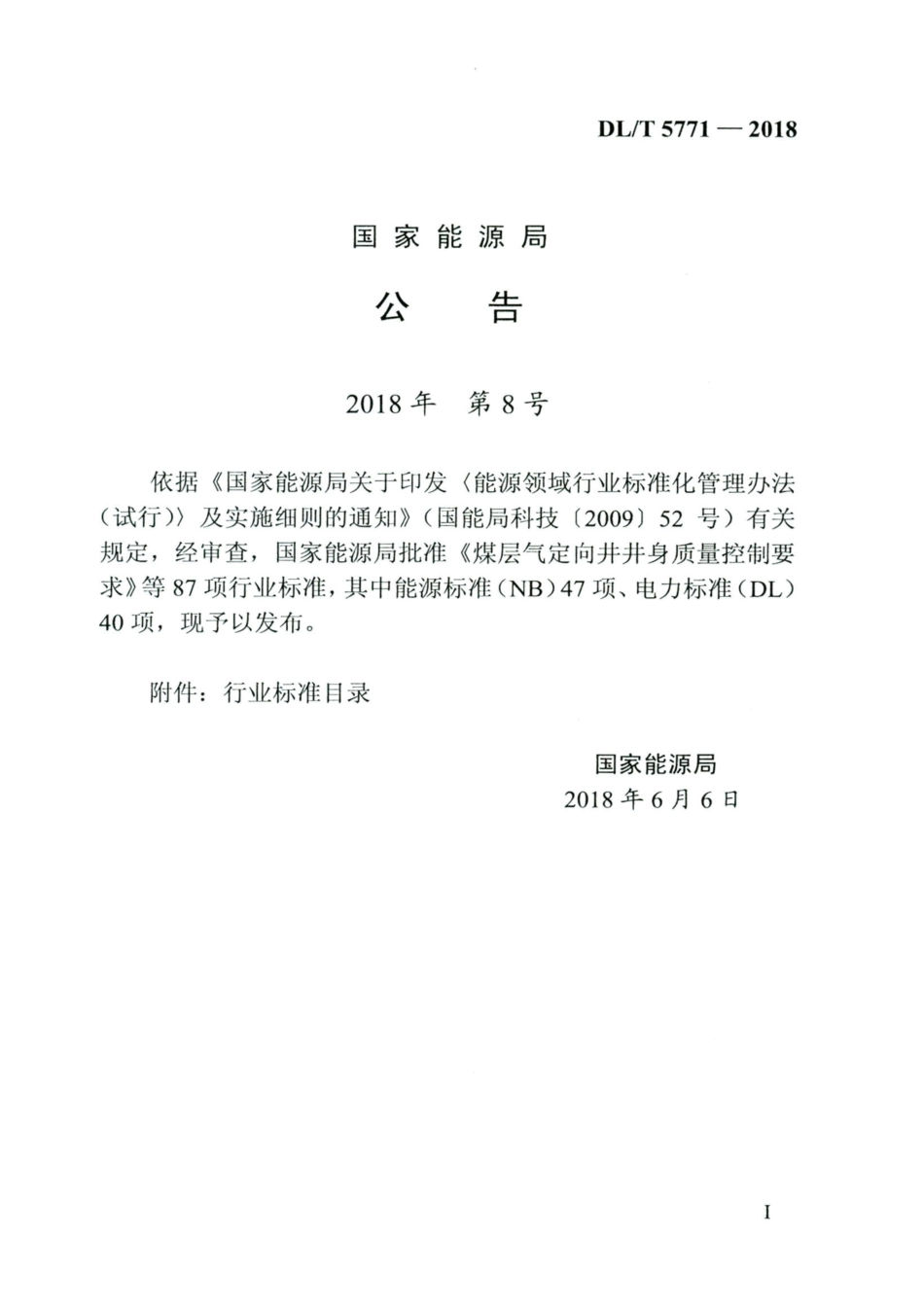

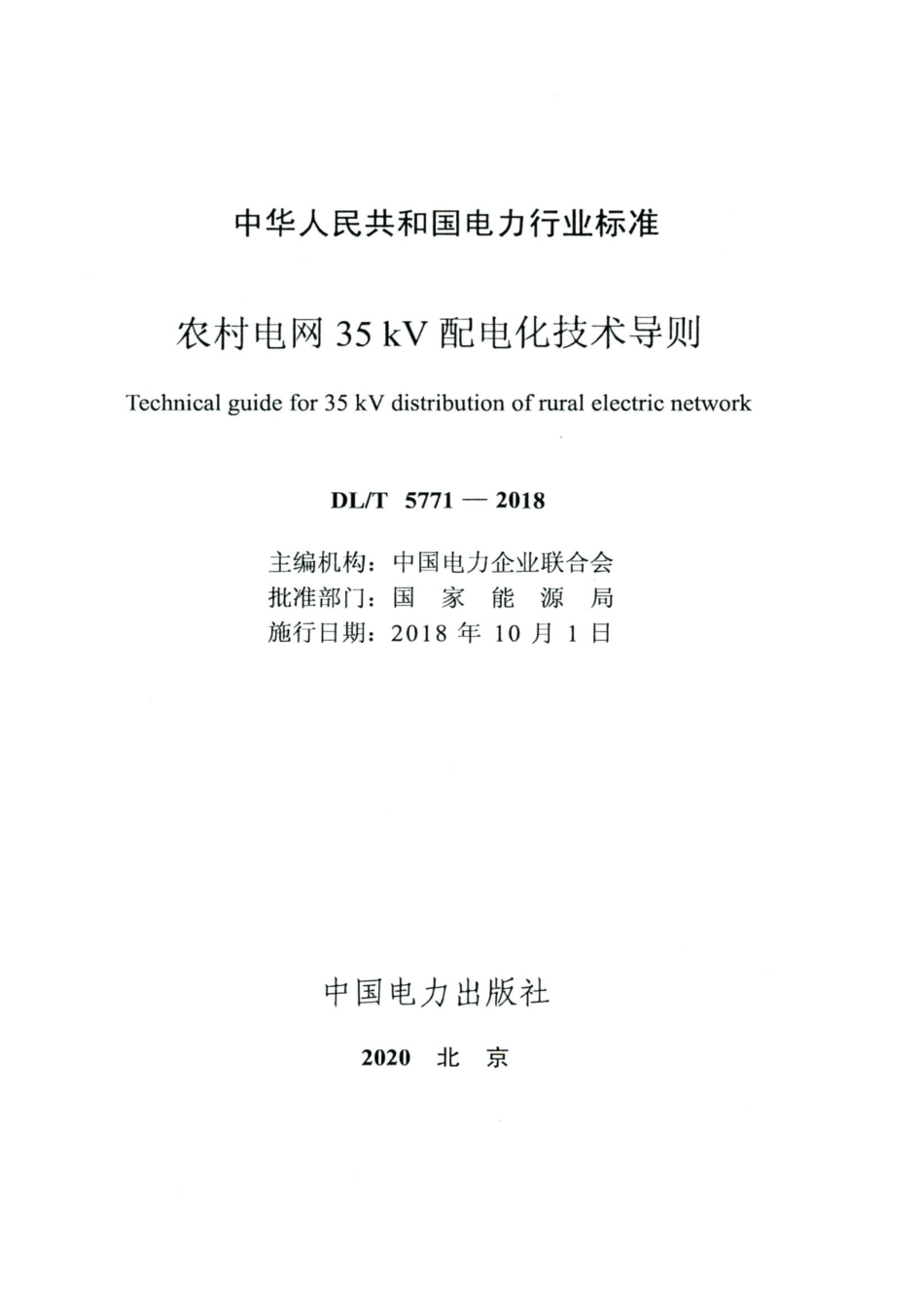

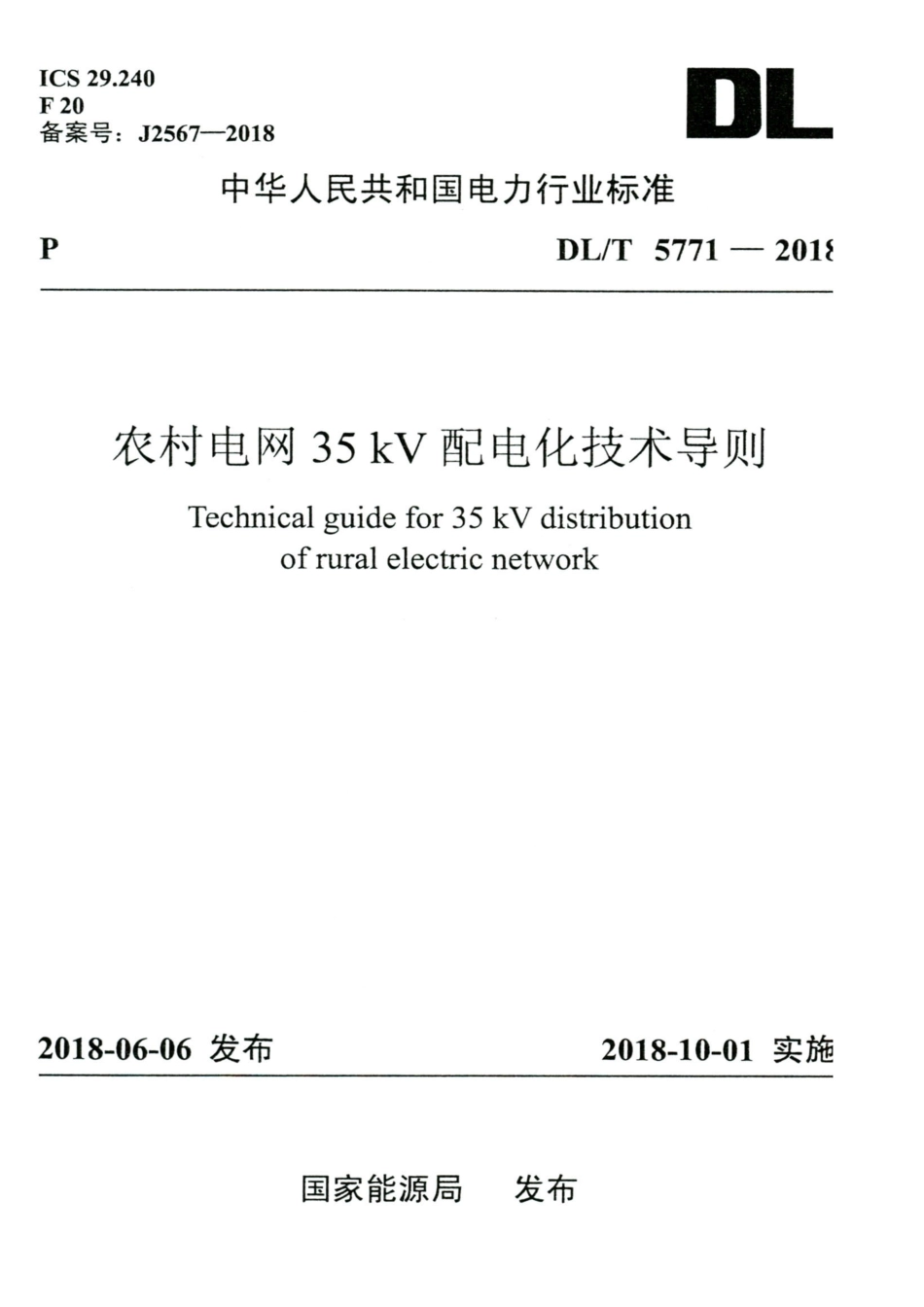

I CS 2 9.2 4 0F2 0备案号:J 2 5 6 7 一2 0 1 8中华人民共和国电力行业标准DL/T 5 7 7 1一 2 0 1 乏农村电网35 k V配电化技术导则Tec hni c a l gui d e for 3 5 k V d i s trib u t i o n o f r u r a l e l e c tric n e t wo rk2 0 1 8 一 0 6 一 0 6发布2 0 1 8 一 1 0 一 0 1实施国家能源局 发布微信关注电力图书馆微信公众号中华人民共和国电力行业标准农村电网35 k V配电化技术导则Tec hni c a l g u id e for 3 5 k V d is tr i b u t io n o f rur a l e le c tr ic n e two r kDLIT 5 7 7 1一 2 0 1 8主编机构:中国电力企业联合会批准部门:国 家 能 源局施行日期:2 0 1 8年 1 0月 1日中国电力出 版社2 0 2 0 北京微信关注电力图书馆微信公众号DL/T 5 7 7 1一 2 0 1 8国 家 能 源 局公 出匕 口2 0 1 8 年第8 号 依据 国家能源局关于印发(能源领域行业标准化管理办法(试行)及实施细则的通知(国能局科技(2 0 0 9)52 号)有关规定，经审查，国家能源局批准 煤层气定向井井身质量控制要求 等87 项行业标准，其中能源标准(N B)4 7 项、电力标准(D L)4 0 项，现予以发布。附件:行业标准 目录 国家能源局2 0 1 8 年6月6日微信关注电力图书馆微信公众号DL/T 5 7 7 1一 2 0 1 8附件:行 业 标 准 目 录序号 标准编号标准名称代替标准采标 号批准日J 公 实施 日期DL 汀 5 7 71 一 2 01 8农村电网35k V配电化技术导则2 01 8 一 0 6 一 0 6 1 2 0 1 8 一 1 0 一 0 1微信关注电力图书馆微信公众号DL/T5 7 7 1 一 2 0 1 8前 、曰 根据 国家能源局关于下达2 0 14年第一批能源领域行业标准制(修)订计划的通知(国能科技(2 014)2 98 号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本标准。本标准的主要技术内容是:针对我国农村偏远地区地域广阔、居住分散、长距离、轻负荷等特点，农村电网35kV 配电化技术提供了完备的解决方案，即在保证供电可靠性的条件下，35kV变电站按 10 k V配电台区模式优化设计，形成 35 k V/10 k V配电化变电站设计方案、35 k V/0.4 k V直配台区设计方案;35kV 线路参考 ro k V线路标准优化设计，形成35kV 配电化线路设计方案。本标准规范了农村电网35 k V配电化术语，对35 k V配电化规划、设计、建设与改造应遵循的原则进行了规定，包括 35kV 配电化模式与选用、设备选型原则、绝缘配合、接地与防雷保护、35kV配电化保护配置原则以及自动化与通信等。本标准由国家能源局负责管理，由中国电力企业联合会负责日 常管理，由电 力行 业农村电 气化标准化技术委员会(D L 丁 C3 0)负责具体技术内容的解释。本标准主编单位:中国电力科学研究院有限公司 本标准参编单位:国网内蒙古东部电力有限公司 国网四川省电力公司 国网甘肃省 电力公司 国网青海省电力公司 北京科锐配电自动化股份有限公司 吉林省松和电力设计咨询有限公司微信关注电力图书馆微信公众号DL/T5 7 7 1一 2 0 1 8 本标准主要起草人员:孙吉昌 张莲瑛 盛万兴 欧 阳 亚 平 寇凌峰 李树国 王金丽 侯义明 宋棋鹏 许大鹏 龙 洲 斯春辉 何建伟 柳国良 张秀仁 本标准主要审查人员:印永华 朱金大 刘长林 刘福义 陈俊章 解 芳 王光德 许跃进 陈 坚 蔡冠中 田宝怀 张颧 吴 平 翟向向 赵宝光 陈志强 于晓牧 于增林 张 博 朴在林 本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号，1 0 0 7 6 1)。微信关注电力图书馆微信公众号DL/T5 7 7 1一 2 0 1 8目次1 总则 ，12 术语 ，23 基本规定 ，34 3 5 k V配电化模式与选用 ，45 设备选型原则 9 5.1 3 5 k V配电化变电站 9 5.2 3 5 kV 直配台区 n 5.3 3 5 k V配电化线路 126 绝缘配合 ，137 接地与防雷保护 178 3 5 k V配电化保护配置原则 19 8.1 变压器保护 19 8.2 线路保护 199 自 动化与通信 21附录A 35k V配电化线路接线方式 2 2附录B 转移电流(负荷开关一 熔断器)计算方式 2 4本标准用词说明 ，25引用标准名录 2 6附:条文说明 2 7微信关注电力图书馆微信公众号DL/T5 7 7 1一 2 0 1 8Co l lt e flt S1 G e n er alp rovi si o n s 12 1 e r l l l s 23 B as ic re q ui re m en t.34 3 5k Vd i s trib u t i o n c o n s t ruc t i o n mo d e a n ds e l e ct i o n 45 E q n ip m e n tsel e c t i o n p ri nc i p l e 9 5.1 3 5 k Vd is t ri b u ti o n s u b s t a ti o n 9 5.2 3 5 k V d i s tr i ct d i st ri b u ti o n a r e a 1 1 5.3 3 5 k V d i s t ri b u ti o n e l e ctr i ca l P o w e r l i n e 1 26 1 n s ul ati 0 n c o o rdi n ati 0 n 1 37 G rou n din g an dl ig htn i n gp rote c tion 178 P ro t e ct i o n co n fi gura t io n P ri n ciP l e o f 3 5 k Vd is tri b u t i o n 1 9 8.1 p o w ert ran sformerProteeti o n 1 9 8.2 t ra n s former p rote c t fo n 1 99 Au t o ma ti o n a n dc o mmu n i c a ti o n 2 1A P P e nd ix A 3 5 kV d i s t ri b u t i o n co n s truct i o n mo d e 2 2A p p e ndi x B t ra n sfe r cu rren t co m p utin g m 0 d e 2 4E x Pla n at in n o f w ordi ng in this st a nd a rd 2 5L is t o f quot e d st a nd a rds 2 6A d di ti o n:E x Plan ation ofPro visi o n s 27VI微信关注电力图书馆微信公众号DL/T5 7 7 1一 2 0 1 81 总则L 0.1 为解决农村地区 10 k V线路过长引起的电压质量问题，规范和指导农村电网35 k V配电化的规划、设计、建设与改造，达到改善供电质量、降低工程造价、缩短建设周期、减少维护工作量等目的，特制定本标准。1.0.2 本标准适用于农村偏远地区电网 末端供电能力提升与供电质量改善(规划区域负荷一般小于 2 MW，年均负荷增长率低于5%)的3 5 kV 配电化规划、设计、建设与改造。L 0.3 农村电网35 k v配电 化规划、设计、建设与改造，除应符合本标准外，尚应符合国家现行有关标准的规定。微信关注电力图书馆微信公众号DLI T 5 7 7 1一 2 0 1 82 术语2.0.1 3 5 k V/1 0 k V配电化变电站3 5 k V/1 0 k Vd i s trib u t lo n su b s tati o n 采用35 k V电源单回进线，主变压器容量为3 1 50k V A及以下、1 0 k V出线2 一4回、配置简化的35 k V/1 0 k V变电站。2.0.2 3 5 k V/0.4 k V直配台区3 5 k V 了 0.4 k V d i s t ri c t d i s trib u t i o naT Ca 采用 35 k V电源单回进线，35 k V/0.4 k V配电变压器直接向低压用户供电的配电台区。2.0.3 3 5 kV 配电 化线路3 5 kV d i s t r i b u t i o n e l e c t ri c a l P o w e r l i n e 为3 5 k V/I O kV 配电化变电站或35 k V/0.4kV 直配台区供电，对 35kV 线路线径、杆塔、绝缘子、金具等进行优化配置，具有简易化、轻型化等特点的35kV 线路，也称 35kV 轻型化线路。2.0.4 复合横担绝缘子 c o m p o s i t e c r o s s 一 a rm i n s u l a t o r 安装于架空线路杆塔顶部，具有线路绝缘和支撑导线作用横向固定的复合绝缘子。2.0.5 转 移电 流(撞 击器 操作)t r a n s 化 r c u rr e n t(s t ri k e r o p e r a t i o n)在熔断器与负荷开关转换开断职能时的三相对称电流值。注:大于该值，三相电流仅由 熔断器开断;稍小于该值，首先开断极 中的电流 由 熔断器开断，而后两相电流 自负荷开关或者熔断器开 断，这取决于熔断器的时间电流特性的偏差以 及熔断器触发的负 荷开关的分闸时间。r G B 厅 1 6 9 2 6 一2 0 0 9，定义 3.7 微信关注电力图书馆微信公众号DL/T5 7 7 1一 2 0 1 83 基 本 规定3.0.1 农村电网35 k V配电化(以下简称“35kV 配电化，)应根据区域经济发展水平、负荷水平、负荷性质、地理条件等，统筹兼顾，合理确定规划、设计、建设与改造方案。对有可能发展分布式电源的区域，宜提供接入条件。3.0.2 3 5 kV 配电化应符合电网发展规划，遵循变电配电化、线路轻型化、控制智能化、信息采集远程化等技术原则，按照实用化、免维护或少维护进行设计。3.0.3 35kV 配电化应采用成熟适用的技术，宜选择安全、节能、环保且具有免维护或少维护功能的产品。3.0.4 35kV 配电化应根据工程特点、规模和发展规划，做到远近期结合，在满足近期使用要求的同时兼顾远期发展的需要。3.0.5 35kV 配电化建设应因地制宜，灵活选用建设模式。3.0.6 对于特殊环境区域和重要电力用户，35 k V配电化宜实行差异化设计，适当提高设计标准。微信关注电力图书馆微信公众号DL/T 5 7 7 1一 2 0 1 84 3 5 k V配电化模式与选用4.0.1 3 5 k V配电化建设主要由35 k V/1 0 k V配电化变电站(以下简称，3 5 k V配电化变电站”)、3 5 k V配电化线路和 3 5 k V/0.4 k V直配台区(以下简称“35 k V直配台区”)三部分构成，按照需求可形成下列五种建设模式，具体见表4.0.1。表 4.0.1 3 5 k V配电化建设模式配电化模式适用范围3 5 kV配电化变电站 适用于35kV常规线路分支或末端片状负荷区域3 5 k V直配台区 35k V线路器 一 警 豁 器掣州一 一 适用于35k V常规线路分支或末端点状负荷区域微
