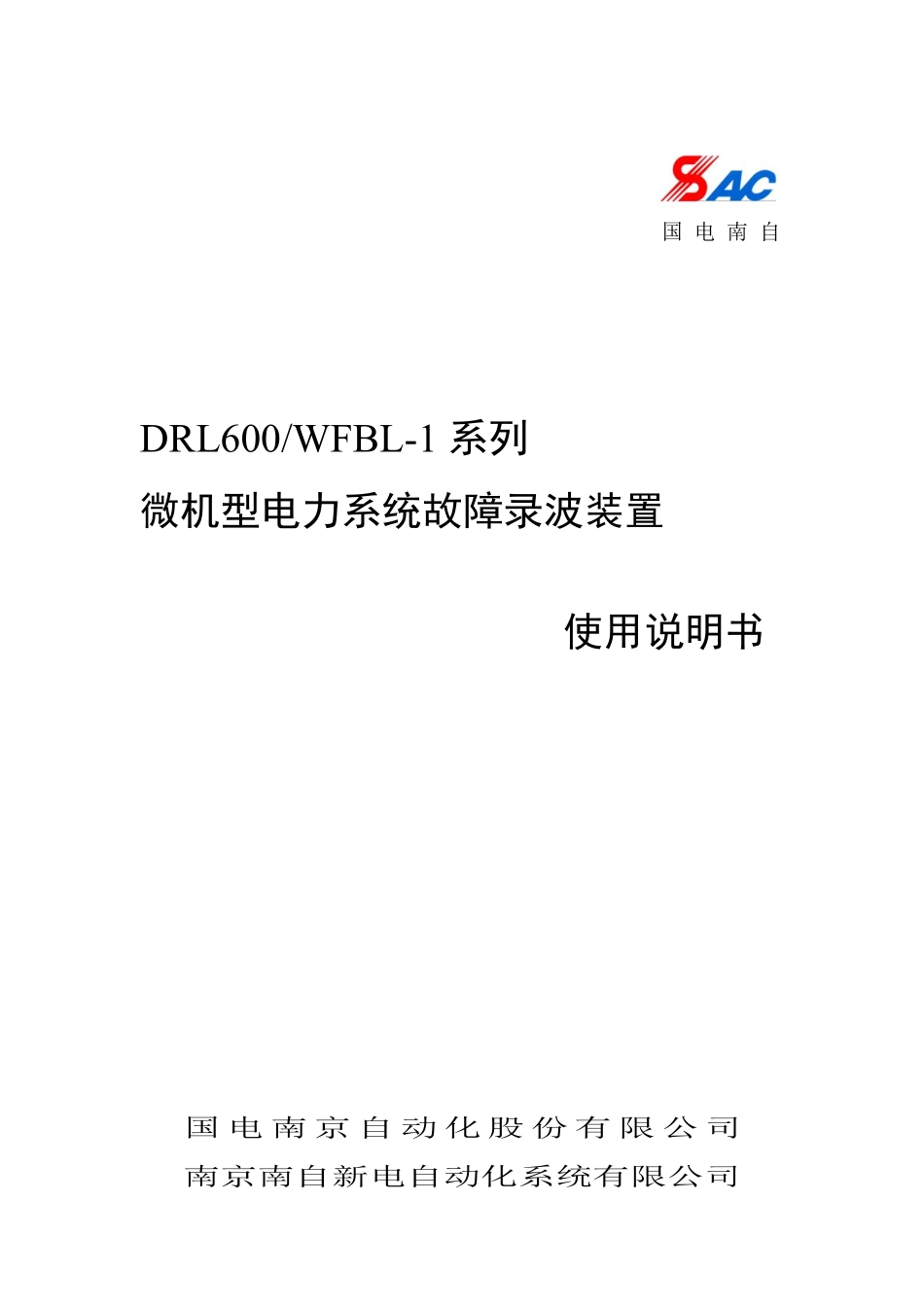

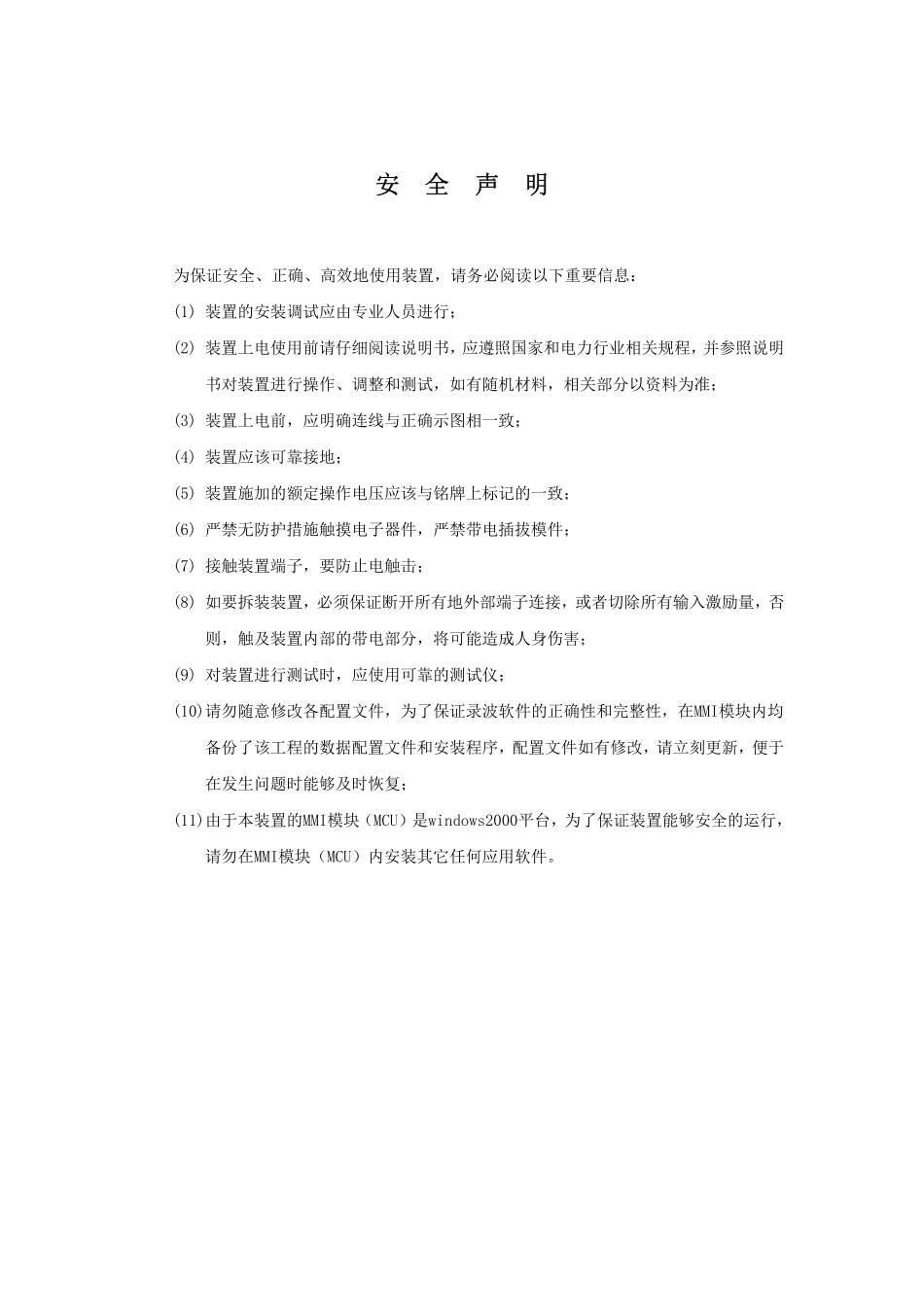

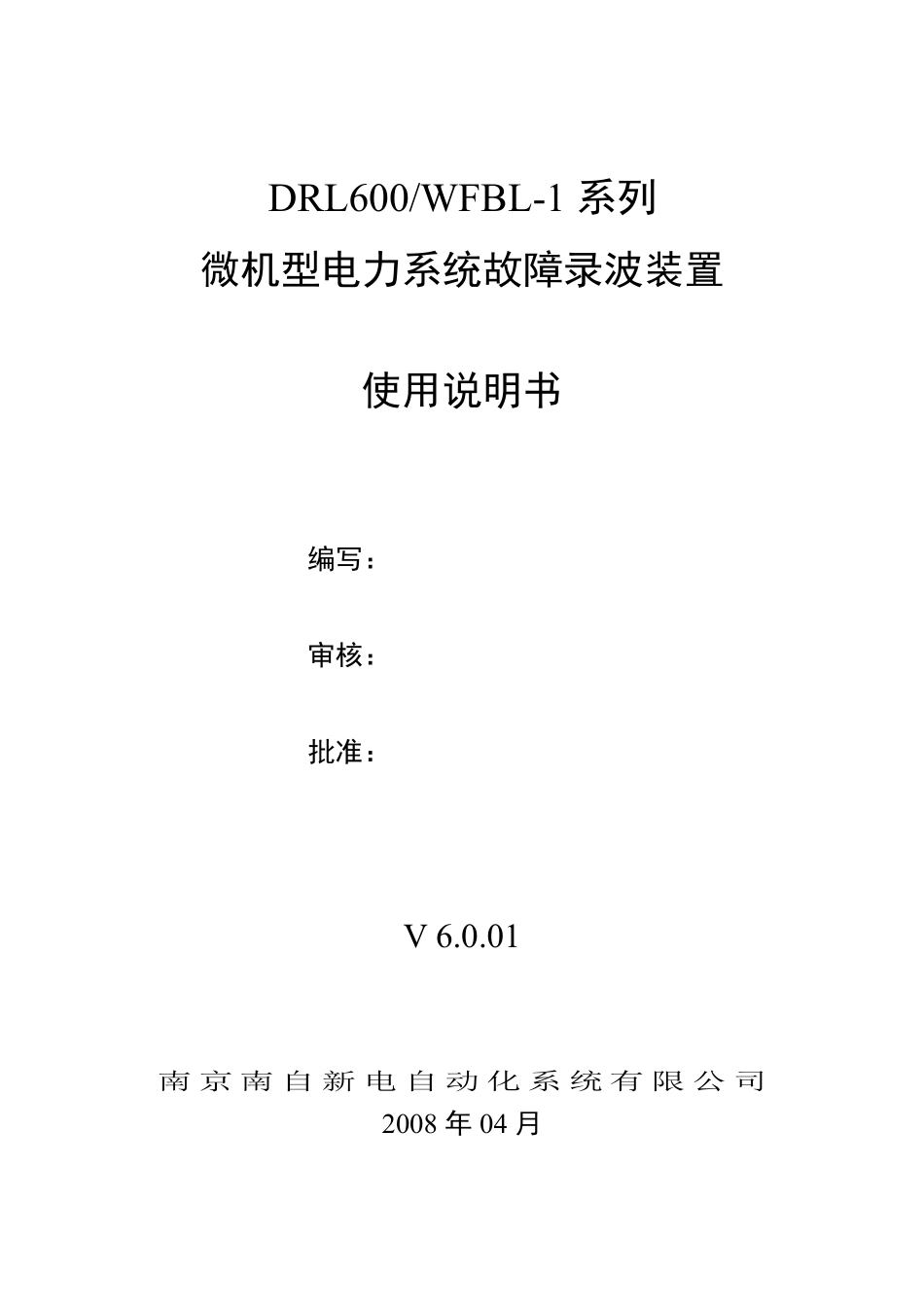

国 电 南 自 DRL600/WFBL-1 系列 微机型电力系统故障录波装置 使用说明书 国电南京自动化股份有限公司 南京南自新电自动化系统有限公司 DRL600/WFBL-1 系列 微机型电力系统故障录波装置 使用说明书 编写：审核：批准：V 6.0.01 南 京 南 自 新 电 自 动 化 系 统 有 限 公 司 2008 年 04 月 安 全 声 明 安 全 声 明 为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：(1)装置的安装调试应由专业人员进行；(2)装置上电使用前请仔细阅读说明书，应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试，如有随机材料，相关部分以资料为准；(3)装置上电前，应明确连线与正确示图相一致；(4)装置应该可靠接地；(5)装置施加的额定操作电压应该与铭牌上标记的一致；(6)严禁无防护措施触摸电子器件，严禁带电插拔模件；(7)接触装置端子，要防止电触击；(8)如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量，否则，触及装置内部的带电部分，将可能造成人身伤害；(9)对装置进行测试时，应使用可靠的测试仪；(10)请勿随意修改各配置文件，为了保证录波软件的正确性和完整性，在MMI模块内均备份了该工程的数据配置文件和安装程序，配置文件如有修改，请立刻更新，便于在发生问题时能够及时恢复；(11)由于本装置的MMI模块（MCU）是windows2000平台，为了保证装置能够安全的运行，请勿在MMI模块（MCU）内安装其它任何应用软件。版版 本本 声声 明明 本说明书适用于 DRL600/WFBL-1 系列微机型电力系统故障录波装置 V6.0.00 版本 产品说明书版本修改登记表 产品说明书版本修改登记表 序号 说明书版本号 修改摘要 产品版本号 修改日期 1 V6.0.00 按 6.0 软硬件重新编写 V6.0.00 2007/09 2 V6.0.01 按 V6.0.00 版使用说明书修改 V6.0.01 2008/04 3 4 5 *技术支持 电话：（025）83420680 传真：（025）83464008 *本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符*由于产品的升级，可能会存在与本说明书不一致的情况，恕不另行通知*2008 年 4 月 第 2 版 第 1 次印刷感谢您购买南京南自新电自动化系统有限公司的产品 目目 录录 1 故 障 录 波 器 简 介.1 1.1 柜体简介.1 1.2 装置简介.2 1.3 录波启动方式.5 1.4 录波记录方式.6 2 操 作 使 用 篇.8 2.1 通道监视查看.8 2.2 手动录波.11 2.3 故障简报查看及录波文件查找.11 故障简报的查看.11 录波文件的查找.12 2.4 波形分析.17 界面介绍.17 增加或减少波形.18 波形设置.19 波形操作.20 主要分析功能.21 2.5 波形打印.26 3 系 统 维 护 篇.30 3.1 定值查看及修改.30 3.2 线路测距参数配置.32 3.3 设备名称、通道名称的修改.33 4 系 统 辅 助 功 能.35 4.1 零漂调节.35 4.2 精度调节.35 4.3 文件的手动转换.36 4.4 系统设置.37 4.5 用户管理.39 4.6 版本查询.40 4.7 语言选择.41 5 对 外 通 讯.41 6 GPS 对 时.44 7 MMI 的 恢 复 及 基 本 设 置.45 7.1 软件安装及运行.45 7.2 数据库备份和恢复.50 7.3 MCU 基本设置.51 7.4 子站信息.53 8 打印机配置说明.54 8.1 安装打印机.54 8.2 自定义纸张.55 9 工程应用注意事项.57 10 常见问题解决方法.57 11 定值清单.59 12 DSP 通道与 AC（DC）插件对照表.61 11 故故 障障 录录 波波 器器 简简 介介 1.1 柜体简介柜体简介 故障录波装置一般以组屏（柜）成套形式供货，屏（柜）采用 TG1 系列（也可根据用户要求定做），外形尺寸标配为 2260（2360）mm800mm600mm。屏（柜）前门采用钢化玻璃门便于日常运行维护，后门为双开门结构并留有通风散热孔，侧面预留并轨孔，屏（柜）顶安装小母线支架。屏（柜）柜内包含录波装置、键盘、鼠标、打印机、交换机（选配）、MODEM（选配）、GPS 装置（选配）。屏（柜）正面图 屏（柜）正面图 2 1.2 装置简介装置简介 DRL600/WFBL-1 适用于电力系统的电量记录及监视。它能使用于任何型式的电力系统设备或接线方式，包含发电机、变压器设备、单元接线、3/2 接线、双母线及其它复杂系统。录波装置的电流、电压输入，可为传统式的电流互感器及电压互感器或者电流及电压传感器。DRL600/WFBL-1 录波设备采用嵌入式系统、多 CPU 并行处理的分布式主从结构，可分为模拟量采集模块、开关量隔离模块、录波主机模块和 MMI 模块 4 部分。装置硬件系统结构图 装置硬件系统结构图 3 录波装置的前面板图如下：录波装置的前面板图如下：前面板主要包含：一个 12.1 英寸的液晶屏、五个 LED 指示灯、一个信号复归按钮。五个五个 LED 指示灯分别为：指示灯分别为：a、运行灯：绿色，装置正常工作时，运行灯保持闪烁状态。b、数据灯：绿色，装置正常工作时，数据灯保持闪烁状态。c 录波信号灯：红色，装置初始化运行后，录波信号灯处于熄灭状态；录波启动时，录波信号灯保持常亮；录波停止后，录波信号灯继续保持常亮；按信号复归按钮或进行远方复归后熄灭。d、正在录波灯：红色，装置初始化运行后，正在录波灯处于熄灭状态；录波启动时，正在录波灯保持常亮；录波停止后，正在录波灯熄灭。e、备用灯 注意：录波信号灯在录波过程中进行就地或远方复归后也可以熄灭，录波结束后不再点亮。注意：录波信号灯在录波过程中进行就地或远方复归后也可以熄灭，录波结束后不再点亮。4 装置背面布置装置背面布置 电源插件（电源插件（1X、10X）分别为录波主机及 MMI 提供电源，每块电源插件有 5 种等级的电压输出：15V、12V、5V、3.3V。辅助信号板辅助信号板(2X)该板具有将装置运行、录波、自检、等状态量输出及 GPS 对时功能，包括录波动作信号接点输出，各种运行状态的灯光信号输出。灯光信号输出直接显示于面板，直观、明了地显示运行工况。录波录波 CPU 模块模块(3X)录波 CPU 模块包括 DSP 部分和 CPU 部分。DSP 部分由高性能的 DSP 芯片及 FPGA 构成，完成付氏变换及相关量的计算，同时判断是否启动录波，并把采集的时实数据发送给主 CPU，同时接收主 CPU 的命令。5CPU 部分正常运行情况下，将 DSP 传送的采样数据存于指定的 RAM 区中，循环刷新，同时穿插进行硬件自检等工作。一旦启动条件满足，则按故障记录时段的要求，进行数据记录，同时启动相关信号继电器及装置面板信号灯。录波数据文件就地存放于 CPU 部分自带的大容量存储器，并自动上传至 MMI 模块进行备份存储，MMI 模块又将录波数据文件分两个区域进行镜像双存储。软件上采用了 VxWorks 嵌入式操作系统，实时性好、效率高、性能强、系统资源占用小，解决了高速记录与缓存有限之间的矛盾，做到了真正的高速实时录波。录波 CPU 插件背面自带标准 VGA 接口、PS2 鼠标接口、键盘接口、以太网（RJ45）接口、USB 接口、串口，并带电源指示灯和复位按钮。其背板上五个指示灯从上至上为：采样数据灯、DSP 主程序循环灯、模拟量启动灯、开关量启动灯、电源指示灯。采集插件（采集插件（4X）采集插件完成模拟量采集，并把采集的时实数据（录波数据）送给双口 RAM 储存，由RCU 读取。MMI 模块模块(9X)MMI 模块采用嵌入式 32 为处理器，配有 800600 分辨率的大屏幕真彩液晶显示器，并具有 Windows 的图形化界面。监控管理模块通过 Ethernet 内部总线与录波主机模块交换数据，完成监控、通讯、管理、波形分析、稳态录波及录波记录的镜像备份双存储。开关量隔离模块（开关量隔离模块（11X14X 根据工程需要选配）根据工程需要选配）开关量隔离模块采用了高精度宽温军用级阻容元件及光电隔离器，稳定可靠，可直接采集 110/220V 开关量信号。模拟量采集模块（模拟量采集模块（15X21X 根据工程需要选配）根据工程需要选配）模拟量采集模块由高精度录波专用 CT、PT 及直流采集模块组成。完成了模拟量的隔离、采集、变换。1.3 录波启动方式录波启动方式 录波启动方式包括手动启动、开关量启动、模拟量启动、设备启动四种基本形式。手动启动：人工启动故障录波装置，可就地或远方启动。6 开关量启动：开关量可任意设定为变位启动、打开启动、闭合启动或不启动。模拟量启动：除高频信号外，任一路模拟量均可作为启动量，主要概括如下：电压各相、零序电压、直流电压突变量启动 电压各相、正序、负序和零序电压、直流电压越限启动 主变中性点零序电流越限启动 电流各相、零序电流、直流电流突变量启动 设备启动 电流各相、负序和零序电流、直流电流越限启动 10%电流变差启动 频率越限、频率变化率启动 逆功率启动 过激磁启动 三次谐波电压启动 负序功率增量方向 发电机失磁启动 1.4 录波记录方式录波记录方式 A 时段：系统大扰动开始前的状态数据，输出原始波形（采样率大于 4800Hz），记录时间 0.12S 到 0.5S 可调，调节步长 0.02 秒。默认（4800Hz/0.12S）。B时段：系统大扰动后初期的状态数据，输出原始记录波形（采样率大于4800Hz），记录时间 0.1S 到 0.3S 可调,调节步长 0.02 秒。默认（4800Hz/0.2S）。C 时段：系统大扰动的中期状态数据，输出低采样率的原始波形（采样率 600Hz），记录时间 3S。t 系统大扰动开始时刻系统大扰动开始时刻 D B A C 7D 时段：系统动态过程数据，每 0.1S 输出一个工频有效值，记录时间 20S。如果 D 时段 20S 记录结束后启动量依然没有复归，新开文件按照 D 时段记录 10min，如果 10min 记录满启动量依然没有复归，追加 10min，最多追加 20min 文件结束。记录方式 1.启动条件 符合任一模拟量启动或开关量启动条件，按 ABCD 时段顺序执行。2.新启动 新启动是指：A突变量启动；B断路器跳合闸信号启动。a.在已经启动记录的 B 阶段过程中，如遇新启动，则继续延长 B 阶段（B1），从新启动点按 BCD 执行（B1C1D1）；b.在已经启动记录的 C 阶段过程中，如遇新启动，则按 ABCD 执行（A1B1C1D1）；已经记录的 C 阶段数据和 A1 阶段数据重复的用 A1 阶段数据替换，已经记录的 C阶段数据时间小于 A1 阶段的全部用 A1 阶段数据替换，A1 阶段记录时间自动减少。c.在已经启动记录的 D 阶段过程中，如遇新启动，则结束本文件，新开录波文件按 ABCD 执行（A1B1C1D1）。新启动（新启动（CA1）D1 B A B1C1A1 新启动（新启动（CA1）D1 B A B1C C1A1新启动新启动 D1 BA C1B1 8 连续记录 如果启动量一直不复归同时又不满足新启动条件，则后续录波每个文件按照 DDD 连续记录，每个 D 阶段 10min。自动终止条件 1.同时满足 C 阶段结束、所有启动量复归 2.同时满足第一个 D 阶段记录满 20S，所有启动量复归 3.同时满足第二个文件及后续文件 D 阶段每记录满 10min，所有启动量全部复归 单个文件限制 1.容量限制：10M，针对 B 阶段较多；2.录波阶段限制：20 个录波阶段切换。当单个文件限制满足时录波仍在进行，则重新开新文件按记录方式录波。2 操操 作作 使使 用用 篇篇 2.1 通道监视查看通道监视查看 选择【监视】-【通道监视】，在弹出的窗口中
