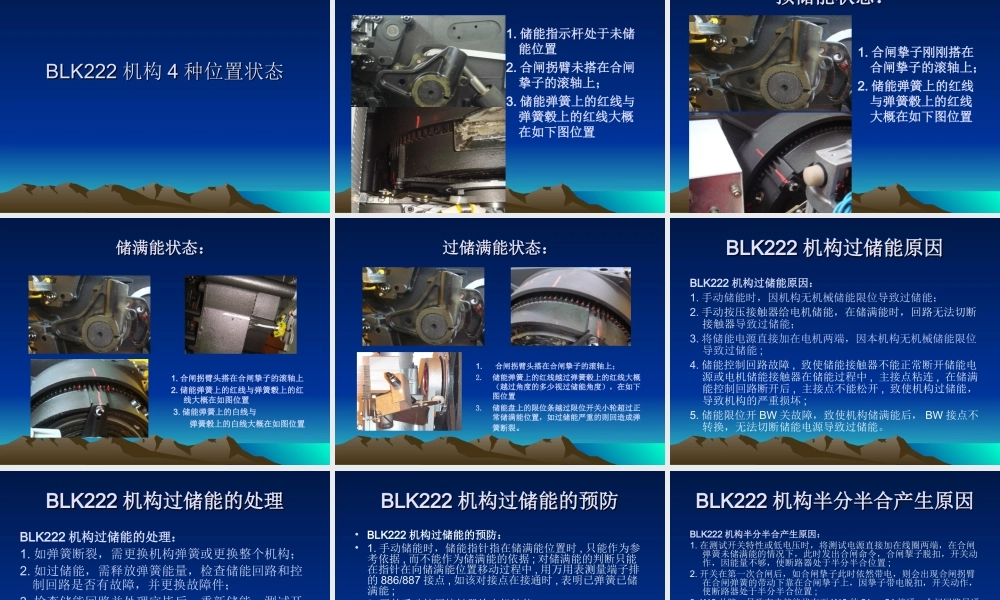

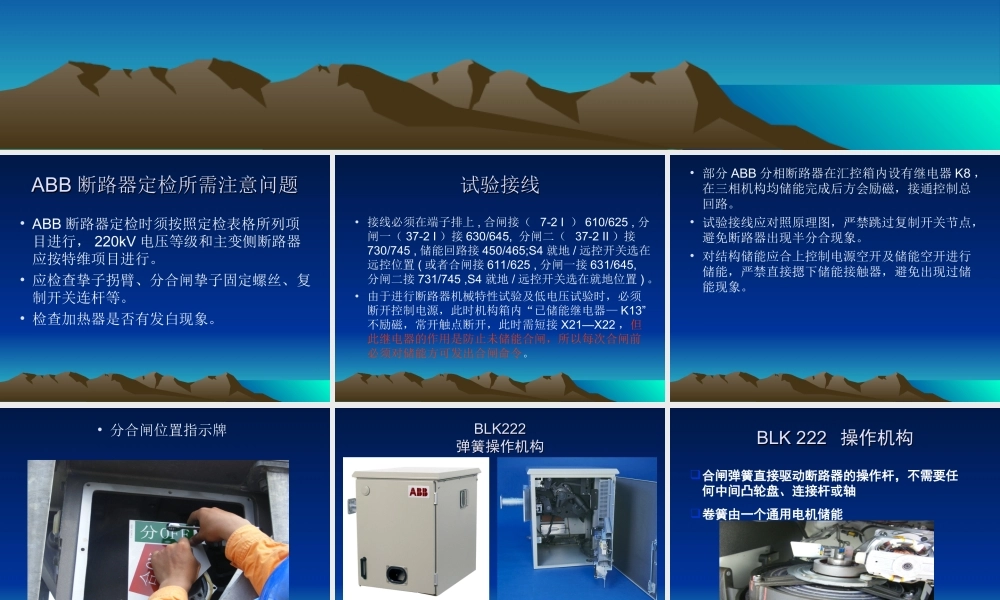

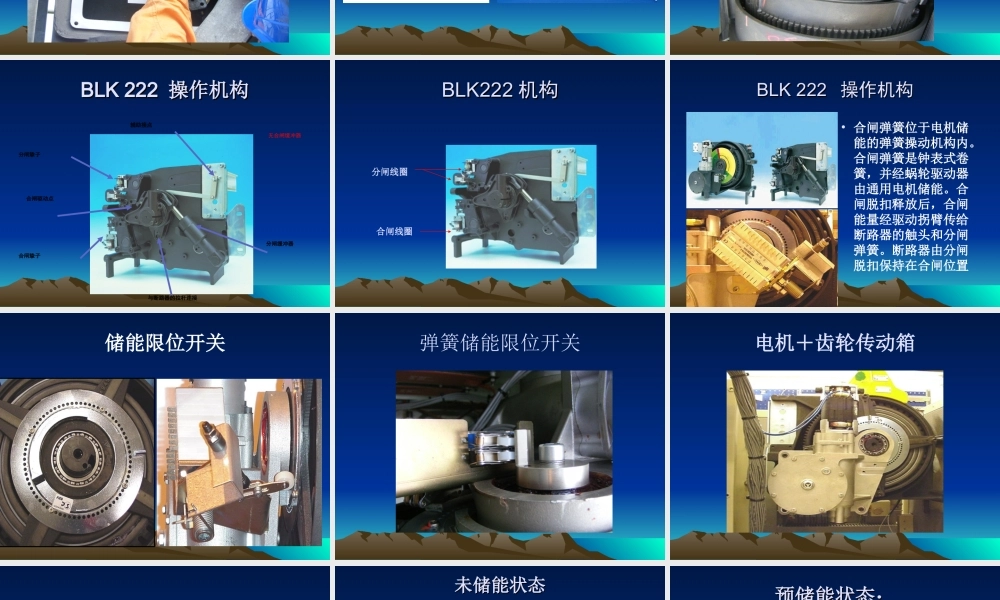

ABB断路器 培训 ABB断路器定检所需注意问题 ABB断路器定检时须按照定检表格所列项目进行，220kV电压等级和主变侧断路器应按特维项目进行。应检查挚子拐臂、分合闸挚子固定螺丝、复制开关连杆等。检查加热器是否有发白现象。试验接线 接线必须在端子排上,合闸接（7-2 I）610/625,分闸一（37-2 I）接630/645,分闸二（37-2 II）接730/745,储能回路接450/465;S4就地/远控开关选在远控位置(或者合闸接611/625,分闸一接631/645,分闸二接731/745,S4就地/远控开关选在就地位置)。由于进行断路器机械特性试验及低电压试验时，必须断开控制电源，此时机构箱内“已储能继电器K13”不励磁，常开触点断开，此时需短接X21X22，但此继电器的作用是防止未储能合闸，所以每次合闸前必须对储能方可发出合闸命令。部分ABB分相断路器在汇控箱内设有继电器K8，在三相机构均储能完成后方会励磁，接通控制总回路。试验接线应对照原理图，严禁跳过复制开关节点，避免断路器出现半分合现象。对结构储能应合上控制电源空开及储能空开进行储能，严禁直接摁下储能接触器，避免出现过储能现象。分合闸位置指示牌 BLK222 弹簧操作机构 BLK 222 操作机构 合闸弹簧直接驱动断路器的操作杆，不需要任合闸弹簧直接驱动断路器的操作杆，不需要任何中间凸轮盘、连接杆或轴何中间凸轮盘、连接杆或轴 卷簧由一个通用电机储能卷簧由一个通用电机储能 BLK 222 操作机构操作机构 辅助接点辅助接点 与断路器的拉杆连接与断路器的拉杆连接 合闸驱动点合闸驱动点 分闸挚子分闸挚子 合闸挚子合闸挚子 分闸缓冲器分闸缓冲器 无合闸缓冲器 BLK222机构 分闸线圈分闸线圈 合闸线圈合闸线圈 BLK 222 操作机构 合闸弹簧位于电机储合闸弹簧位于电机储能的弹簧操动机构内。能的弹簧操动机构内。合闸弹簧是钟表式卷合闸弹簧是钟表式卷簧，并经蜗轮驱动器簧，并经蜗轮驱动器由通用电机储能。合由通用电机储能。合闸脱扣释放后，合闸闸脱扣释放后，合闸能量经驱动拐臂传给能量经驱动拐臂传给断路器的触头和分闸断路器的触头和分闸弹簧。断路器由分闸弹簧。断路器由分闸脱扣保持在合闸位置脱扣保持在合闸位置 储能限位开关储能限位开关 弹簧储能限位开关 新储能开关 电机齿轮传动箱电机齿轮传动箱 BLK222机构4种位置状态 未储能状态未储能状态 1.储能指示杆处于未储储能指示杆处于未储能位置能位置 2.合闸拐臂未搭在合闸合闸拐臂未搭在合闸挚子的滚轴上；挚子的滚轴上；3.储能弹簧上的红线与储能弹簧上的红线与弹簧毂上的红线大概弹簧毂上的红线大概在如下图位置在如下图位置 预储能状态：预储能状态：1.合闸挚子刚刚搭在合闸挚子刚刚搭在合闸挚子的滚轴上；合闸挚子的滚轴上；2.储能弹簧上的红线储能弹簧上的红线与弹簧毂上的红线与弹簧毂上的红线大概在如下图位置大概在如下图位置 储满能状态：储满能状态：1.合闸拐臂头搭在合闸挚子的滚轴上合闸拐臂头搭在合闸挚子的滚轴上 2.储能弹簧上的红线与弹簧毂上的红储能弹簧上的红线与弹簧毂上的红线大概在如图位置线大概在如图位置 3.储能弹簧上的白线与储能弹簧上的白线与 弹簧毂上的白线大概在弹簧毂上的白线大概在如图位置如图位置 过储满能状态：过储满能状态：1.合闸拐臂头搭在合闸挚子的滚轴上；合闸拐臂头搭在合闸挚子的滚轴上；2.储能弹簧上的红线越过弹簧毂上的红储能弹簧上的红线越过弹簧毂上的红线大概（越过角度的多少视过储能角线大概（越过角度的多少视过储能角度），在如下图位置度），在如下图位置 3.储能盘上的限位条越过限位开关小轮储能盘上的限位条越过限位开关小轮超过正常储满能位置，如过储能严重超过正常储满能位置，如过储能严重的则回造成弹簧断裂的则回造成弹簧断裂。BLK222机构过储能原因机构过储能原因 BLK222机构过储能原因：机构过储能原因：1.手动储能时，因机构无机械储能限位导致过储能；2.手动按压接触器给电机储能，在储满能时，回路无法切断接触器导致过储能；3.将储能电源直接加在电机两端，因本机构无机械储能限位导致过储能;4.储能控制回路故障,致使储能接触器不能正常断开储能电源或电机储能接触器在储能过程中,主接点粘连,在储满能控制回路断开后,主接点不能松开,致使机构过储能，导致机构的严重损坏;5.储能限位开BW关故障，致使机构储满能后，BW接点不转换，无法切断储能电源导致过储能。BLK222机构过储能的处理机构过储能的处理 BLK222机构过储能的处理：机构过储能的处理：1.如弹簧断裂，需更换机构弹簧或更换整个机构；2.如过储能，需释放弹簧能量，检查储能回路和控制回路是否有故障，并更换故障件；3.检查储能回路并处理完毕后，重新储能，测试开关的分合速度等参数，如各参数合格并弹簧储能角度未超过最大允许角度，则该机构可以继续使用；如有测试参数无法调整合格或弹簧储能角度超过最大允许角度，则需更换机构弹簧或更换整个机构。BLK222机构过储能的预防机构过储能的预防 BLK222机构过储能的预防：机构过储能的预防：1.手动储能时，储能指针指在储满能位置时,只能作为参考依据,而不能作为储满能的依据;对储满能的判断只能在指针在向储满能位置移动过程中,用万用表测量端子排的886/887接点,如该对接点在接通时,表明已弹簧已储满能;2.严禁手动按压接触器给电机储能.3.电动储能接线只能为:在2007.4月以前生产的BLK222机构正极或火线接450/451端子;负极或零线接465/466端子；在2007.4月以后生产的BLK222机构正极或火线接450端子;负极或零线接460端子,储能控制电源正极接603端子，负极接613端子。严禁将储电源接在其他任何端子上.BLK222机构半分半合产生原因机构半分半合产生原因 BLK222机构半分半合产生原因：机构半分半合产生原因：1.在测试开关特性或低电压时，将测试电源直接加在线圈两端，在合闸弹簧未储满能的情况下，此时发出合闸命令，合闸掣子脱扣，开关动作，因能量不够，使断路器处于半分半合位置;2.开关在第一次合闸后，如合闸挚子此时依然带电，则会出现合闸拐臂在合闸弹簧的带动下靠在合闸挚子上，因挚子带电脱扣，开关动作，使断路器处于半分半合位置;3.K13故障，导致在未储能状态下K13的2124接通，合闸回路导通，此时发出合闸命令，合闸掣子脱扣，在合闸弹簧未储满能的情况下，开关动作，使断路器处于半分半合位置。4.如果合闸掣子损坏，不能限制合闸拐臂的运动，在电机的储过程中，机构不需要任何操作将直接导致机构的半分半合状态。总结：该事故的主要原因是机构在没有储能或没有完全储满能的情况下合闸造成的。此时将机构恢复正常分闸位置（即进行手动释放能量恢复至分闸位置）即可正常投运 BLK222机构半分半合的处理（一）机构半分半合的处理（一）BLK222机构半机构半分半合的处理：分半合的处理：1.将机构手动将机构手动释能底板打开，释能底板打开，手动手动/电动转换电动转换开关开关Y7的小钮的小钮弹开，机构处于弹开，机构处于手动储能状态。手动储能状态。手动手动/电动转换开关电动转换开关Y7 机构手动释能底板机构手动释能底板 BLK222机构半分半合的处理（二）机构半分半合的处理（二）BLK222机构半分半合的处理机构半分半合的处理(续）：续）：1、如上图示，释放机构弹簧的能量、如上图示，释放机构弹簧的能量（在释能过程中，需一直压住释能（在释能过程中，需一直压住释能按钮）按钮）2、手动释能应达到要求、手动释能应达到要求：合闸拐臂合闸拐臂的头应退致合闸挚子滚轴上方如右的头应退致合闸挚子滚轴上方如右图示图示 释能按钮 合闸挚子滚轴合闸挚子滚轴 BLK222机构半分半合的预防机构半分半合的预防 BLK222机构半分半合的预防：机构半分半合的预防：1.接线必须在端子排上,合闸接610/625,分闸一接630/645,分闸二接730/745,储能回路接450/465;S4就地/远控开关选在远控位置(或者合闸接611/625,分闸一接631/645,分闸二接731/745,S4就地/远控开关选在就地位置).严禁将测试线接在其他端子上；2.严禁将电源电压不通过辅助接点而直接加在线圈上；3.储能电源严禁直接加在储能电机两端。4.机构弹簧完全储满能后再操作开关；5.分合闸操作时不得手动触发脱扣器(或挚子)。
