10 KV 高压 开关柜 操作 培训 课件

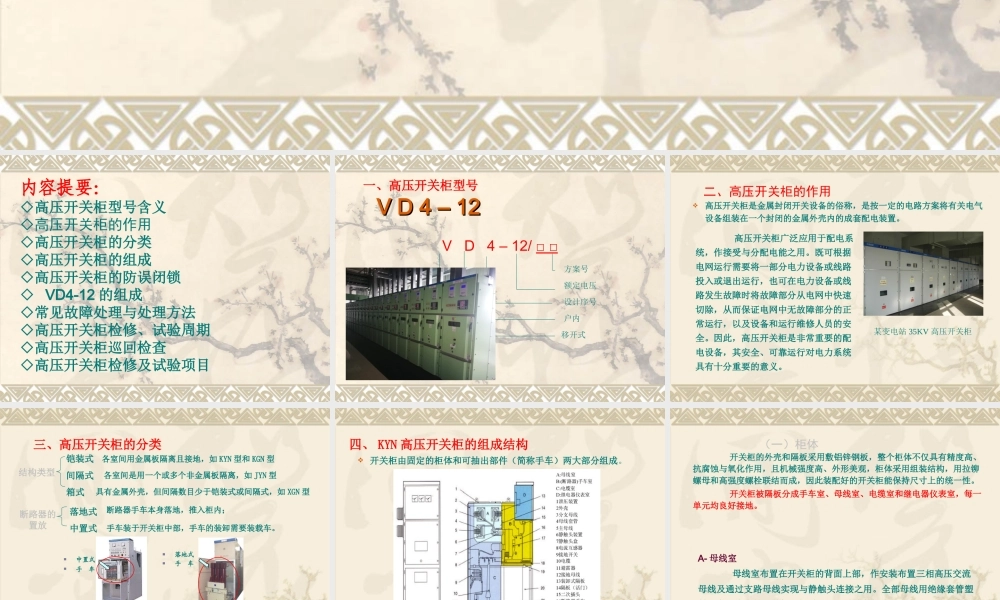

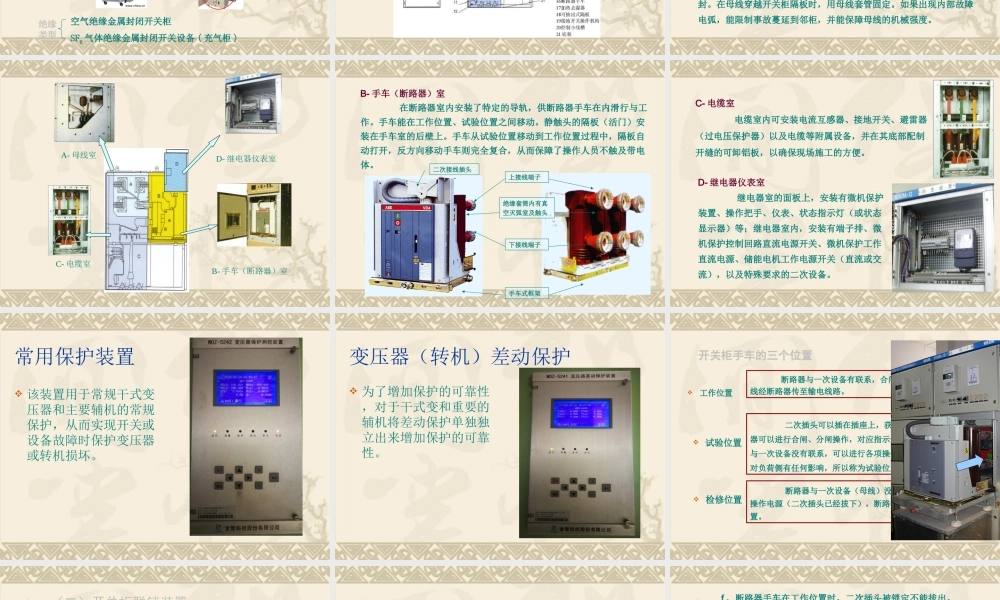

10KV高压开关培训高压开关培训 内容提要:内容提要:高压开关柜型号含义高压开关柜型号含义 高压开关柜的作用 高压开关柜的分类高压开关柜的分类 高压开关柜的组成高压开关柜的组成 高压开关柜的防误闭锁高压开关柜的防误闭锁 VD4-12的组成的组成 常见故障处理与处理方法常见故障处理与处理方法 高压开关柜检修、试验周期高压开关柜检修、试验周期 高压开关柜巡回检查高压开关柜巡回检查 高压开关柜检修及试验项目高压开关柜检修及试验项目 一、高压开关柜型号一、高压开关柜型号 V D 4 12 V D 4 12/移开式 户内 设计序号 额定电压 方案号 二、高压开关柜的作用 高压开关柜是金属封闭开关设备的俗称,是按一定的电路方案将有关高压开关柜是金属封闭开关设备的俗称,是按一定的电路方案将有关电气设备组装在一个封闭的金属外壳内的成套配电装置。电气设备组装在一个封闭的金属外壳内的成套配电装置。某变电站35KV高压开关柜 高压开关柜广泛应用于配电系统,高压开关柜广泛应用于配电系统,作接受与分配电能之用。既可根据电网作接受与分配电能之用。既可根据电网运行需要将一部分电力设备或线路投入运行需要将一部分电力设备或线路投入或退出运行,也可在电力设备或线路发或退出运行,也可在电力设备或线路发生故障时将故障部分从电网中快速切除,生故障时将故障部分从电网中快速切除,从而保证电网中无故障部分的正常运行,从而保证电网中无故障部分的正常运行,以及设备和运行维修人员的安全。因此,以及设备和运行维修人员的安全。因此,高压开关柜是非常重要的配电设备,其高压开关柜是非常重要的配电设备,其安全、可靠运行对电力系统具有十分重安全、可靠运行对电力系统具有十分重要的意义。要的意义。三、高压开关柜的分类三、高压开关柜的分类 绝缘绝缘类型类型 空气绝缘金属封闭开关柜空气绝缘金属封闭开关柜 SFSF6 6气体绝缘金属封闭开关设备气体绝缘金属封闭开关设备(充气柜充气柜)结构类型结构类型 铠装式铠装式 间隔式间隔式 箱式箱式 各室间用金属板隔离且接地,如各室间用金属板隔离且接地,如KYNKYN型和型和KGNKGN型型 各室间是用一个或多个非金属板隔离,如各室间是用一个或多个非金属板隔离,如JYNJYN型型 具有金属外壳,但间隔数目少于铠装式或间隔式,如具有金属外壳,但间隔数目少于铠装式或间隔式,如XGNXGN型型 断路器手车本身落地,推入柜内;断路器手车本身落地,推入柜内;手车装于开关柜中部,手车的装卸需要装载车。手车装于开关柜中部,手车的装卸需要装载车。落地式落地式 中置式中置式 断路器的断路器的置放置放 中置式中置式 手手 车车 落地式落地式 手手 车车 四、四、KYNKYN高压开关柜的组成结构高压开关柜的组成结构 开关柜由固定的柜体和可抽出部件(简称手车)两大部分组成开关柜由固定的柜体和可抽出部件(简称手车)两大部分组成。(一)柜体 开关柜的外壳和隔板采用敷铝锌钢板,整个柜体不仅具有精度高、开关柜的外壳和隔板采用敷铝锌钢板,整个柜体不仅具有精度高、抗腐蚀与氧化作用,且机械强度高、外形美观,柜体采用组装结构,用抗腐蚀与氧化作用,且机械强度高、外形美观,柜体采用组装结构,用拉铆螺母和高强度螺栓联结而成,因此装配好的开关柜能保持尺寸上的拉铆螺母和高强度螺栓联结而成,因此装配好的开关柜能保持尺寸上的统一性。统一性。开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室,每一开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室,每一单元均良好接地。单元均良好接地。A-母线室母线室 母线室布置在开关柜的背面上部,作安装布置三相高压交流母线母线室布置在开关柜的背面上部,作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时,用母线套管固定。如果出现内部故障电弧,在母线穿越开关柜隔板时,用母线套管固定。如果出现内部故障电弧,能限制事故蔓延到邻柜,并能保障母线的机械强度。能限制事故蔓延到邻柜,并能保障母线的机械强度。A-母线室 B-手车(断路器)室 C-电缆室 D-继电器仪表室 B-手车(断路器)室手车(断路器)室 在断路器室内安装了特定的导轨,供断路器手车在内滑行与工作。在断路器室内安装了特定的导轨,供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板(活门)安装在手车能在工作位置、试验位置之间移动。静触头的隔板(活门)安装在手车室的后壁上。手车从试验位置移动到工作位置过程中,隔板自动打手车室的后壁上。手车从试验位置移动到工作位置过程中,隔板自动打开,反方向移动手车则完全复合,从而保障了操作人员不触及带电体。开,反方向移动手车则完全复合,从而保障了操作人员不触及带电体。绝缘套筒内有真绝缘套筒内有真 空灭弧室及触头空灭弧室及触头 上接线端子上接线端子 下接线端子下接线端子 手车式框架手车式框架 二次接线插头二次接线插头 C-电缆室电缆室 电缆室内可安装电流互感器、接地开关、避雷器(过电缆室内可安装电流互感器、接地开关、避雷器(过电压保护器)以及电缆等附属设备,并在其底部配制开缝电压保护器)以及电缆等附属设备,并在其底部配制开缝的可卸铝板,以确保现场施工的方便。的可卸铝板,以确保现场施工的方便。D-继电器仪表室继电器仪表室 继电器室的面板上,安装有微机保护装置、继电器室的面板上,安装有微机保护装置、操作把手、仪表、状态指示灯(或状态显示器)操作把手、仪表、状态指示灯(或状态显示器)等;继电器室内,安装有端子排、微机保护控等;继电器室内,安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流),以及储能电机工作电源开关(直流或交流),以及特殊要求的二次设备。特殊要求的二次设备。常用保护装置 该装置用于常规干式变压器和主要辅机的常规保护,从而实现开关或设备故障时保护变压器或转机损坏。变压器(转机)差动保护 为了增加保护的可靠性,对于干式变和重要的辅机将差动保护单独独立出来增加保护的可靠性。开关柜手车的三个位置开关柜手车的三个位置 工作位置工作位置 试验位置试验位置 检修位置检修位置 断路器与一次设备有联系,合闸后,功率从母线断路器与一次设备有联系,合闸后,功率从母线经断路器传至输电线路。经断路器传至输电线路。二次插头可以插在插座上,获得电源。断路器可二次插头可以插在插座上,获得电源。断路器可以进行合闸、分闸操作,对应指示灯亮;断路器与一以进行合闸、分闸操作,对应指示灯亮;断路器与一次设备没有联系,可以进行各项操作,但是不会对负次设备没有联系,可以进行各项操作,但是不会对负荷侧有任何影响,所以称为试验位置。荷侧有任何影响,所以称为试验位置。断路器与一次设备(母线)没有联系,失去操作断路器与一次设备(母线)没有联系,失去操作电源(二次插头已经拔下),断路器处于分闸位置。电源(二次插头已经拔下),断路器处于分闸位置。(二)开关柜联锁装置 开关柜具有可靠的联锁装置,满足五防的要求,切实保障了操作人员开关柜具有可靠的联锁装置,满足五防的要求,切实保障了操作人员及设备的安全。及设备的安全。a、仪表室门上装有提示性的按钮或者转换开关,以防止误合、仪表室门上装有提示性的按钮或者转换开关,以防止误合、误分断路器。误分断路器。b、断路器手车在、断路器手车在试验位置或工作位置试验位置或工作位置时,断路器时,断路器才能进行合分才能进行合分操作操作,而在断路器,而在断路器合闸后,手车无法移动合闸后,手车无法移动、防止了带负荷误推拉手车。、防止了带负荷误推拉手车。c、仅当、仅当接地开关处在分闸位置接地开关处在分闸位置时,断路器手车时,断路器手车才能从试验才能从试验/检检修位置移至工作位置修位置移至工作位置。仅当断路器手车。仅当断路器手车处于试验处于试验/检修位置检修位置时,时,接地开接地开关才能进行合闸操作关才能进行合闸操作。这样实现了防止带电误合接地开关,以及防止接。这样实现了防止带电误合接地开关,以及防止接地开关处在闭合位置时分合断路器。地开关处在闭合位置时分合断路器。d、接地开关处于分闸位置接地开关处于分闸位置时,开关柜时,开关柜下门及后门都无法打开下门及后门都无法打开,防,防止了误入带电间隔。止了误入带电间隔。接地刀闸在分位时,开关柜盘后门被闭锁杆横向卡住不能打开 开关柜盘后门与接地开关联锁示意图 e、断路器手车在试验或工作位置,没有控制电压时,、断路器手车在试验或工作位置,没有控制电压时,仅能手动分仅能手动分闸不能合闸。闸不能合闸。f、断路器手车在工作位置时,二次插头被锁定不能拔出。、断路器手车在工作位置时,二次插头被锁定不能拔出。g、各柜体间可实现电气联锁。、各柜体间可实现电气联锁。h、开关设备上的二次线与断路器手车上的二次线的联络是通过、开关设备上的二次线与断路器手车上的二次线的联络是通过手动二次插头来实现的,二次插头的动触头通过一个尼龙波纹收缩管与手动二次插头来实现的,二次插头的动触头通过一个尼龙波纹收缩管与断路器手车相连,二次静触头座装设在开关柜手车室的右上方。断路器手车相连,二次静触头座装设在开关柜手车室的右上方。断路器断路器手车只有在试验、断开位置时,才能插上和解除二次插头,断路器手车手车只有在试验、断开位置时,才能插上和解除二次插头,断路器手车处于工作位置时由于机械联锁作用,二次插头被锁定,不能被解除处于工作位置时由于机械联锁作用,二次插头被锁定,不能被解除。开关柜二次插头被锁定示意图 1717 五、高压开关柜五、高压开关柜“五防五防”防止误分合断路器断路器手车必须处于工作位置或试验位置时,断路器才能进行合、分闸操作。防止带负荷移动断路器手车断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。防止带电合接地刀断路器手车必须处于试验位置时,接地刀才能进行合闸操作。防止带接地刀送电接地刀必须处于分闸位置时,断路器手车才能推入工作位置进行合闸操作。防止误入带电间隔断路器手车必须处于试验位置,接地刀处于合闸状态时,才能打开后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁),才能打开后门。1818 机械闭锁功能 1.当接地开关及断路器在分闸位置时,手车才能从“试验/隔离”位置移至“工作”位置;而接地开关在合闸位置时,手车不能从“试验/隔离”位置移至“工作”位置;2.只有手车处于“试验/隔离”位置或移开位置时,接地开关才能操作;3.断路器只有在断路器手车已正确处于“试验/隔离”位置或“工作”位置时才能进行合闸操作;4.断路器手车在“试验/隔离”位置或“工作”位置时,但没有控制电压时,断路器仅能手动分闸,不能合闸;1919 机械闭锁功能 5.手车在“工作”位置,二次插头被锁定,不能被拔除。6.仅当接地开关分闸时,电缆室门才允许被打开,且只有关闭电缆室门后,接地开关才允许被分闸。7.当手车移开后,活门可用挂锁锁定。2020 电气闭锁功能 电气闭锁功能:1.断路器在分断状态,在该回路上的邻柜隔离小车非电流互感器小车才能摇动。2.隔离小车或电流互感器小车在“工作”位置时,在该回路的邻柜,断路器才能合闸。3.母线带电时,隔离小车或电流互感器小车不能拉出推进。4.母线带电时,接地开关不能进行操作。六、六、DV4DV4-1212高压开关柜的组成结构高压开关柜的组成结构 2222 1、母线室 2、主开关室 3、电缆室 4、操动机构、联锁机 构和低压控制室 开关柜的组成 母线室 主开关 电缆室 操动机构、联锁机构和低压控制室 a.母线室母线室布置在柜的上部。在母线室中主母线连接 在一起,贯穿整排开关柜。b.主开关室内装有负荷开关,负荷开关的外壳为环氧树脂浇注而成,充六氟化硫(SF6)气体为绝缘介质,在壳体上设有观察孔。开关室内可根据客户要求装设SF6气体密度表。c.开关柜有宽裕的电缆室,主要用于电缆连接,使单芯或 三芯电缆可以采用最简单的非屏蔽电缆头进行连接,同时充裕的空间还可以
