110kV SF6断路器预防性试验培训课件.ppt

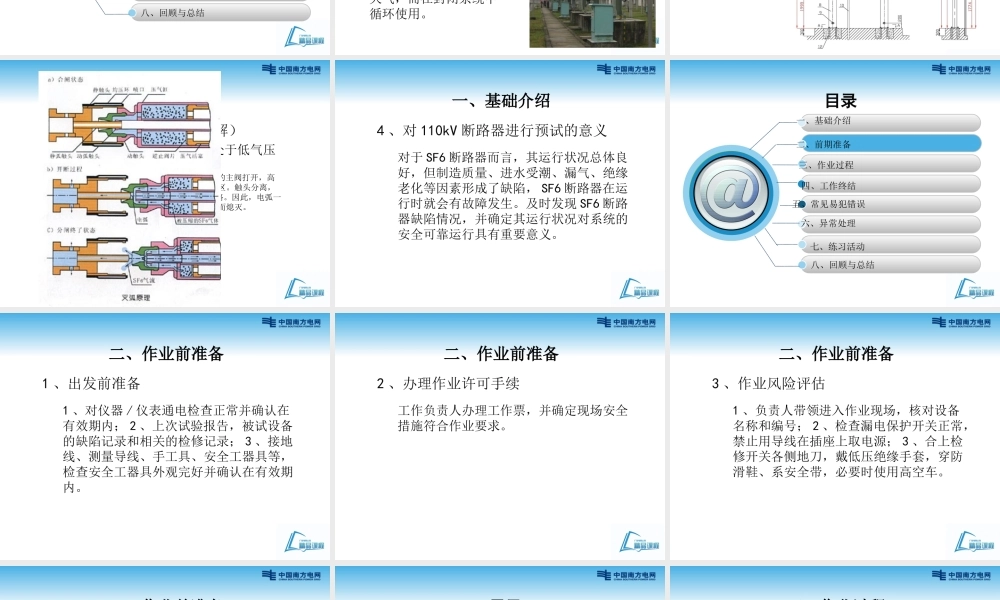

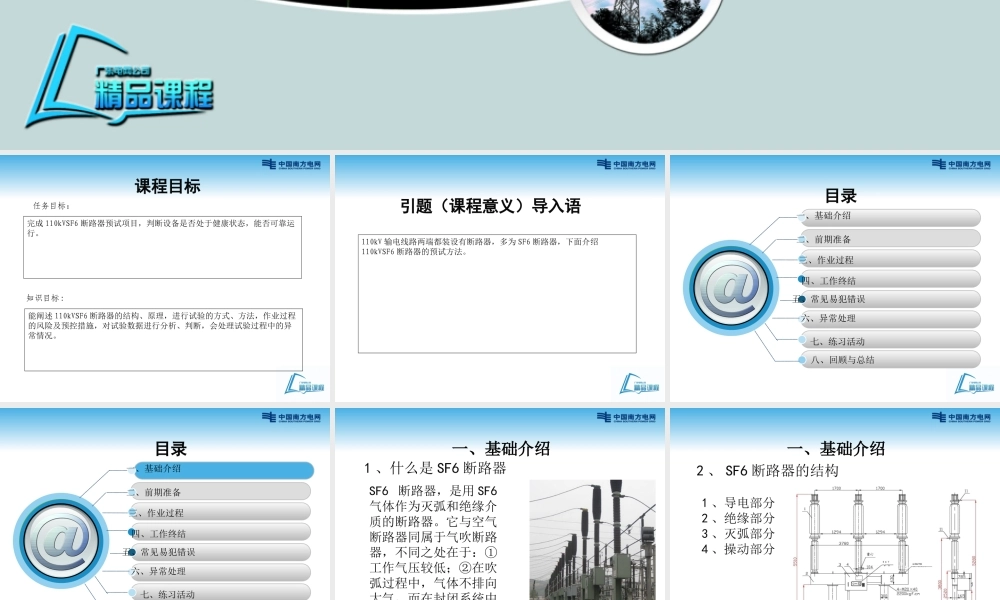

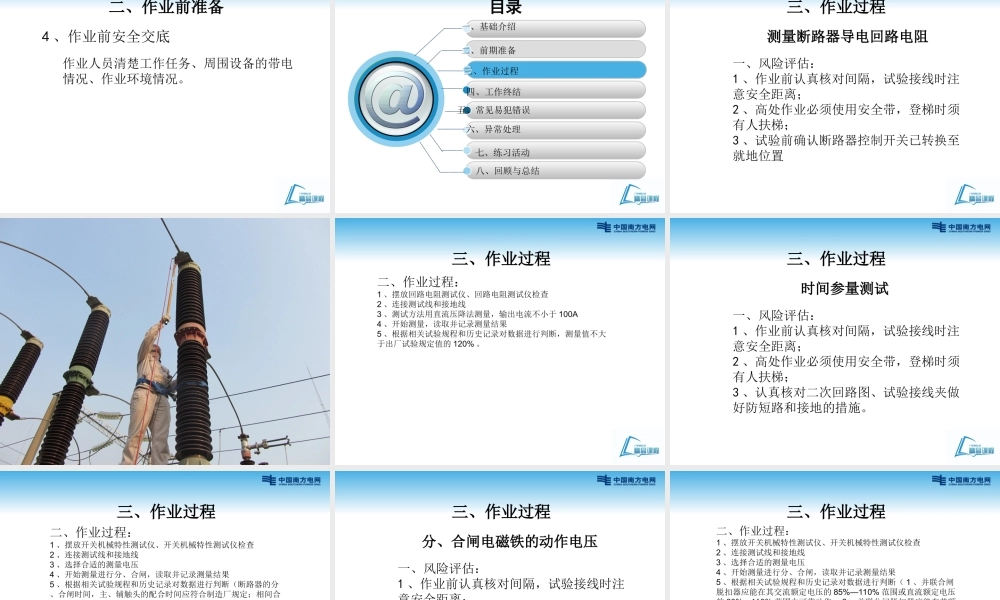

110kVSF6110kVSF6断路器预防性试验断路器预防性试验 课程目标课程目标 完成110kVSF6断路器预试项目，判断设备是否处于健康状态，能否可靠运行。任务目标：能阐述110kVSF6断路器的结构、原理，进行试验的方式、方法，作业过程的风险及预控措施，对试验数据进行分析、判断，会处理试验过程中的异常情况。知识目标:引题（课程意义）导入语引题（课程意义）导入语 110kV输电线路两端都装设有断路器，多为SF6断路器，下面介绍110kVSF6断路器的预试方法。目录目录 一、基础介绍 二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理 七、练习活动 八、回顾与总结 目录目录 一、基础介绍 二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理 七、练习活动 八、回顾与总结 一、基础介绍一、基础介绍 1、什么是SF6断路器 SF6 断路器，是用SF6 气体作为灭弧和绝缘介质的断路器。它与空气断路器同属于气吹断路器，不同之处在于：工作气压较低；在吹弧过程中，气体不排向大气，而在封闭系统中循环使用。一、基础介绍一、基础介绍 2、SF6断路器的结构 1、导电部分 2、绝缘部分 3、灭弧部分 4、操动部分 一、基础介绍一、基础介绍 3、SF6断路器的原理(图解）触头闭合，整个灭弧装置处于低气压的SF6气体中。断路器接分闸信号，灭弧室通向高气压系统的主阀打开，高压SF6气体自高压区顺着箭头所示方向进入触头区。触头分离，打开位于动触头上的通道，给高压气体提供了出路。因此，电弧一经形成就处于SF6气体的气流中，受到强烈冷却而熄灭。电弧熄灭后，主阀关闭，停止供气。一、基础介绍一、基础介绍 4、对110kV断路器进行预试的意义 对于SF6断路器而言，其运行状况总体良好，但制造质量、进水受潮、漏气、绝缘老化等因素形成了缺陷，SF6断路器在运行时就会有故障发生。及时发现SF6断路器缺陷情况，并确定其运行状况对系统的安全可靠运行具有重要意义。目录目录 一、基础介绍 二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理 七、练习活动 八、回顾与总结 二、作业前准备二、作业前准备 1、出发前准备 1、对仪器/仪表通电检查正常并确认在有效期内；2、上次试验报告，被试设备的缺陷记录和相关的检修记录；3、接地线、测量导线、手工具、安全工器具等，检查安全工器具外观完好并确认在有效期内。二、作业前准备二、作业前准备 2、办理作业许可手续 工作负责人办理工作票，并确定现场安全措施符合作业要求。二、作业前准备二、作业前准备 3、作业风险评估 1、负责人带领进入作业现场，核对设备名称和编号；2、检查漏电保护开关正常，禁止用导线在插座上取电源；3、合上检修开关各侧地刀，戴低压绝缘手套，穿防滑鞋、系安全带，必要时使用高空车。二、作业前准备二、作业前准备 4、作业前安全交底 作业人员清楚工作任务、周围设备的带电情况、作业环境情况。目录目录 一、基础介绍 二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理 七、练习活动 八、回顾与总结 三、作业过程三、作业过程 测量断路器导电回路电阻测量断路器导电回路电阻 一、风险评估：1、作业前认真核对间隔，试验接线时注意安全距离；2、高处作业必须使用安全带，登梯时须有人扶梯；3、试验前确认断路器控制开关已转换至就地位置 三、作业过程三、作业过程 二、作业过程：1、摆放回路电阻测试仪、回路电阻测试仪检查 2、连接测试线和接地线 3、测试方法用直流压降法测量，输出电流不小于100A 4、开始测量，读取并记录测量结果 5、根据相关试验规程和历史记录对数据进行判断，测量值不大于出厂试验规定值的120%。三、作业过程三、作业过程 时间参量测试时间参量测试 一、风险评估：1、作业前认真核对间隔，试验接线时注意安全距离；2、高处作业必须使用安全带，登梯时须有人扶梯；3、认真核对二次回路图、试验接线夹做好防短路和接地的措施。三、作业过程三、作业过程 二、作业过程：1、摆放开关机械特性测试仪、开关机械特性测试仪检查 2、连接测试线和接地线 3、选择合适的测量电压 4、开始测量进行分、合闸，读取并记录测量结果 5、根据相关试验规程和历史记录对数据进行判断（断路器的分、合闸时间，主、辅触头的配合时间应符合制造厂规定；相间合闸不同期不大于5ms,相间分闸不同期不大于3ms）三、作业过程三、作业过程 分、合闸电磁铁的动作电压分、合闸电磁铁的动作电压 一、风险评估：1、作业前认真核对间隔，试验接线时注意安全距离；2、高处作业必须使用安全带，登梯时须有人扶梯；3、认真核对二次回路图、试验接线夹做好防短路和接地的措施。三、作业过程三、作业过程 二、作业过程：1、摆放开关机械特性测试仪、开关机械特性测试仪检查 2、连接测试线和接地线 3、选择合适的测量电压 4、开始测量进行分、合闸，读取并记录测量结果 5、根据相关试验规程和历史记录对数据进行判断（1、并联合闸脱扣器应能在其交流额定电压的85%110%范围或直流额定电压的80%110%范围内可靠动作；2、并联分闸脱扣器应能在其额定电源电压的65%120%范围内可靠动作，当电源电压低至额定值的30%或更低时不应脱扣）目录目录 一、基础介绍 二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理 七、练习活动 八、回顾与总结 四、作业终结四、作业终结 1、检查试验结果 根据相应的作业标准再次核对试验数据，判断设备的数据是否符合投运的状态 四、作业终结四、作业终结 2、恢复被试设备一、二次引线 恢复被试设备一、二次引线 四、作业终结四、作业终结 3、拆除试验电源，清理、撤离现场 拆除试验电源，清理、撤离现场 四、作业终结四、作业终结 4、结束工作 办理工作终结手续 目录目录 一、基础介绍 二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理 七、练习活动 八、回顾与总结 易犯错误情况 正确做法 工作负责人对工作任务和安全措施交待不详尽、不清晰，容易走错间隔。工作负责人应在值班人员的带领下核实工作地点、任务，确定现场安全措施满足工作要求，应在开始工作前向全体工作成员交待清楚工作地点、工作任务、已拉开的隔离开关刀闸和已合上的接地开关的情况，检查安全围栏和标示牌等安全措施，特别注意与临近带电设备的安全距离，防止走错间隔。上次试验报告及相关的检修记录不完善 五、常见易犯错误五、常见易犯错误 易犯错误情况 正确做法 装设试验专用警示围栏，搬运仪器、工具、材料时，与带电设备安全距离不够。工作人员应注意现场环境，严禁跨越安全围栏；搬运仪器、工具、材料时与带电设备应保持足够的安全距离。试验过程中接线方法错误 误接非检修电源。检查电源是否为独立检修电源，防止误跳运行设备。离开现场时遗漏工具 损坏低压端引出部件。选用合适的工具,小心操作，并防止零部件坠落。拆除、恢复低压端引线时出现错误。逐一核对低压端子，然后才进行拆除和恢复操作。易犯错误情况 正确做法 高空坠落。登高人员必须使用安全带，操作过程应设专人监护。试验电压及充电电荷伤人。试验用的导线应使用绝缘护套线或屏蔽线，工作人员应将试验引线绑在绝缘杆上接触被试品，严禁徒手握持试验引线，待充分放电后才可接触被试品。高空接线钳脱落、倾倒。在移动高空接线钳的过程中，必须设专人监护注意与临近带电体保持足够的安全距离。引线未恢复，临时接地线未拆除，现场遗留工具。工作负责人在试验工作结束后进行认真的检查，确认拆接引线已恢复，临时接地线已拆除，现场无遗留工具和杂物。目录目录 一、基础介绍 二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理 七、练习活动 八、回顾与总结 六、异常处理六、异常处理 异常情况 处理做法 导电回路电阻测试数据异常。1、采用专用回路电阻测试线；2、采取摩擦断路器导线等措施，重新测试；3、调整测试线与断路器之间的距离；4、判断是否因湿度造成导电性能影响很大，考虑在湿度相对较小的时段（如午后）进行测量。时间参量测试无法显示分合闸时间 1.开关两侧的地刀应拉开 2.检查仪器的接线是否正确 3.断路器二次端子接线是否正确 目录目录 一、基础介绍 二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理 七、练习活动 八、回顾与总结 七、练习活动七、练习活动 1、仪器模拟接线 使用回路电阻测试仪模拟试验接线 目录目录 一、基础介绍 二、前期准备 三、作业过程 四、工作终结 五、常见易犯错误 六、异常处理 七、练习活动 八、回顾与总结 八、总结八、总结 本文介绍了110kV SF6断路器的预防性试验。首先介绍了SF6断路器是什么、其结构原理、SF6断路器预试的意义。从前期准备、作业过程详细介绍了110kV SF6断路器预试的作业方法，并通过一些案例分析了作业过程中存在的问题和易犯错误。1、110kV SF6断路器一次引线太高，为了节省资源和提高工作效率，接线利用高空接线钳。2、工作过程中尤其注意安全，安排人员专门负责伸缩杆的稳定；在拆装二次端子引线时，需安排有经验的师傅亲自操作或全程指导，二次引线恢复后需再次检查；二次端子箱一般较高，需伸缩梯，应安排专门人员扶梯。3、保证各个测量接线接触牢固，接地牢固。
