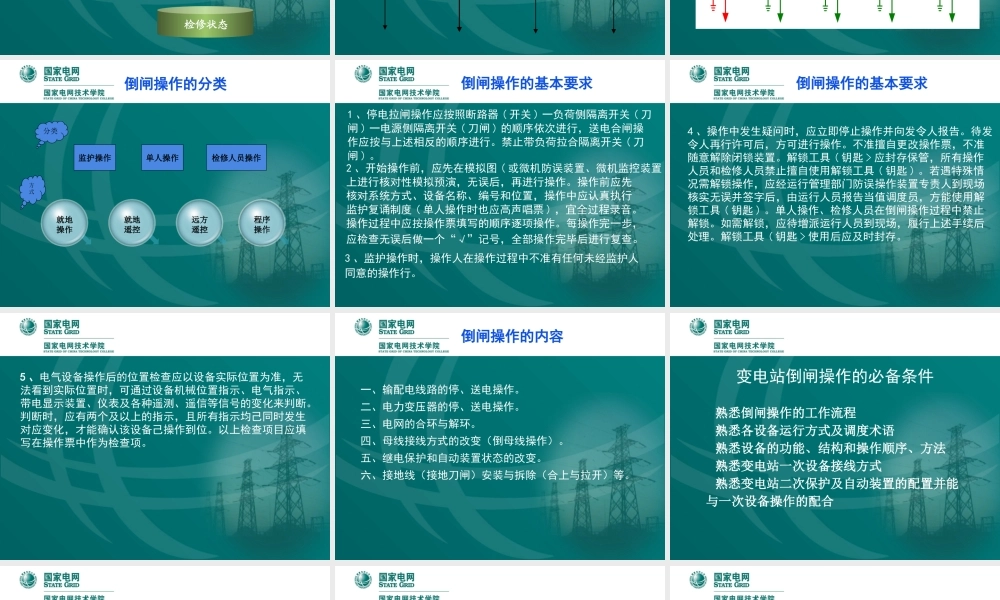

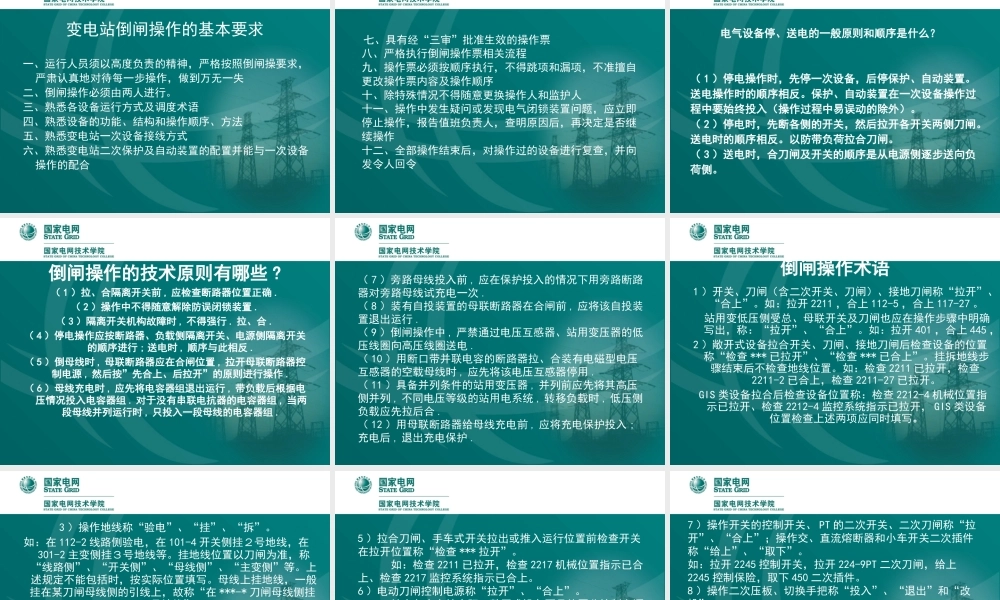

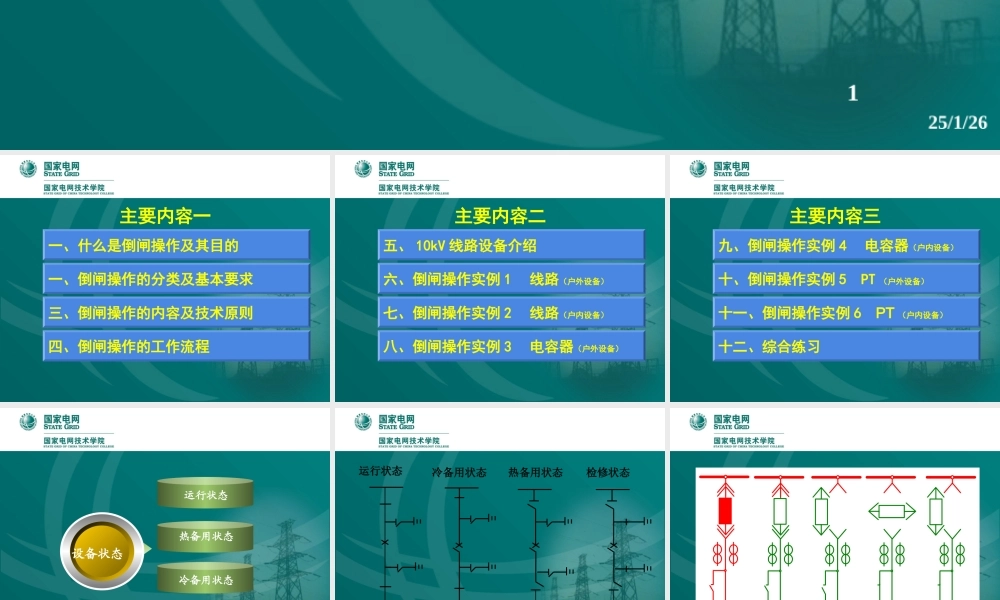

2023/4/27 1 微信扫码关注微信扫码关注“电力知识课堂电力知识课堂”微信公众号微信公众号 免费电力课件下载！免费电力课件下载！微信扫码关注“微信扫码关注“电力知识课堂电力知识课堂”主要内容一主要内容一 一、倒闸操作的分类及基本要求一、倒闸操作的分类及基本要求 三、倒闸操作的内容及技术原则三、倒闸操作的内容及技术原则 一、什么是倒闸操作及其目的一、什么是倒闸操作及其目的 四、倒闸操作的工作流程四、倒闸操作的工作流程 主要内容二主要内容二 六、倒闸操作实例六、倒闸操作实例1 1 线路线路（户外设备）（户外设备）七、倒闸操作实例七、倒闸操作实例2 2 线路线路（户内设备）（户内设备）五、五、10kV10kV线路设备介绍线路设备介绍 八、倒闸操作实例八、倒闸操作实例3 3 电容器电容器（户外设备）（户外设备）主要内容三主要内容三 十、倒闸操作实例十、倒闸操作实例5 PT5 PT（户外设备）（户外设备）十一、倒闸操作实例十一、倒闸操作实例6 6 PT（户内设备）（户内设备）十二、综合练习十二、综合练习 九、倒闸操作实例九、倒闸操作实例4 4 电容器电容器（户内设备）（户内设备）设备状态设备状态 运行状态运行状态 热备用状态热备用状态 冷备用状态冷备用状态 检修状态检修状态 热备用状态热备用状态 冷备用状态冷备用状态 运行状态运行状态 检修状态检修状态 Title in here 就地就地 遥控遥控 倒闸操作的分类倒闸操作的分类 Title in here 就地就地 操作操作 Title in here 远方远方 遥控遥控 Title in here 程序程序 操作操作 监护操作监护操作 单人操作单人操作 检修人员操作检修人员操作 分类 方式 1、停电拉闸操作应按照断路器(开关)一负荷侧隔离开关(刀闸)一电源侧隔离开关(刀闸)的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。禁止带负荷拉合隔离开关(刀闸)。倒闸操作的基本要求倒闸操作的基本要求 2、开始操作前，应先在模拟图(或微机防误装置、微机监控装置)上进行核对性模拟预演，无误后，再进行操作。操作前应先 核对系统方式、设备名称、编号和位置，操作中应认真执行 监护复诵制度(单人操作时也应高声唱票)，宜全过程录音。操作过程中应按操作票填写的顺序逐项操作。每操作完一步，应检查无误后做一个“”记号，全部操作完毕后进行复查。3、监护操作时，操作人在操作过程中不准有任何未经监护人同意的操作行。4、操作中发生疑问时，应立即停止操作并向发令人报告。待发令人再行许可后，方可进行操作。不准擅自更改操作票，不准随意解除闭锁装置。解锁工具(钥匙应封存保管，所有操作人员和检修人员禁止擅自使用解锁工具(钥匙)。若遇特殊情况需解锁操作，应经运行管理部门防误操作装置专责人到现场核实无误并签字后，由运行人员报告当值调度员，方能使用解锁工具(钥匙)。单人操作、检修人员在倒闸操作过程中禁止解锁。如需解锁，应待增派运行人员到现场，履行上述手续后处理。解锁工具(钥匙使用后应及时封存。倒闸操作的基本要求倒闸操作的基本要求 5 5、电气设备操作后的位置检查应以设备实际位置为准，无法看到实际位置时，可通过设备机械位置指示、电气指示、带电显示装置、仪表及各种遥测、遥信等信号的变化来判断。判断时，应有两个及以上的指示，且所有指示均己同时发生对应变化，才能确认该设备己操作到位。以上检查项目应填写在操作票中作为检查项。一、输配电线路的停、送电操作。二、电力变压器的停、送电操作。三、电网的合环与解环。四、母线接线方式的改变（倒母线操作）。五、继电保护和自动装置状态的改变。六、接地线（接地刀闸）安装与拆除（合上与拉开）等。倒闸操作的内容倒闸操作的内容 变电站倒闸操作的必备条件 熟悉倒闸操作的工作流程熟悉倒闸操作的工作流程 熟悉各设备运行方式及调度术语熟悉各设备运行方式及调度术语 熟悉设备的功能、结构和操作顺序、方法熟悉设备的功能、结构和操作顺序、方法 熟悉变电站一次设备接线方式熟悉变电站一次设备接线方式 熟悉变电站二次保护及自动装置的配置并能熟悉变电站二次保护及自动装置的配置并能 与一次设备操作的配合与一次设备操作的配合 变电站倒闸操作的基本要求 一、运行人员须以高度负责的精神，严格按照倒闸操要求，严肃认真地对待每一步操作，做到万无一失 二、倒闸操作必须由两人进行。三、熟悉各设备运行方式及调度术语 四、熟悉设备的功能、结构和操作顺序、方法 五、熟悉变电站一次设备接线方式 六、熟悉变电站二次保护及自动装置的配置并能与一次设备操作的配合 七、具有经“三审”批准生效的操作票 八、严格执行倒闸操作票相关流程 九、操作票必须按顺序执行，不得跳项和漏项，不准擅自更改操作票内容及操作顺序 十、除特殊情况不得随意更换操作人和监护人 十一、操作中发生疑问或发现电气闭锁装置问题，应立即停止操作，报告值班负责人，查明原因后，再决定是否继续操作 十二、全部操作结束后，对操作过的设备进行复查，并向发令人回令 电气设备停、送电的一般原则和顺序是什么？电气设备停、送电的一般原则和顺序是什么？（1 1）停电操作时，先停一次设备，后停保护、自动装置。）停电操作时，先停一次设备，后停保护、自动装置。送电操作时的顺序相反。保护、自动装置在一次设备操作过送电操作时的顺序相反。保护、自动装置在一次设备操作过程中要始终投入（操作过程中易误动的除外）。程中要始终投入（操作过程中易误动的除外）。（2 2）停电时，先断各侧的开关，然后拉开各开关两侧刀闸。）停电时，先断各侧的开关，然后拉开各开关两侧刀闸。送电时的顺序相反。以防带负荷拉合刀闸。送电时的顺序相反。以防带负荷拉合刀闸。（3 3）送电时，合刀闸及开关的顺序是从电源侧逐步送向负）送电时，合刀闸及开关的顺序是从电源侧逐步送向负荷侧。荷侧。倒闸操作的技术原则有哪些倒闸操作的技术原则有哪些?（1 1）拉、合隔离开关前）拉、合隔离开关前,应检查断路器位置正确应检查断路器位置正确.（2 2）操作中不得随意解除防误闭锁装置）操作中不得随意解除防误闭锁装置.（3 3）隔离开关机构故障时）隔离开关机构故障时,不得强行不得强行.拉、合拉、合.（4 4）停电操作应按断路器、负载侧隔离开关、电源侧隔离）停电操作应按断路器、负载侧隔离开关、电源侧隔离开关的顺序进行开关的顺序进行;送电时送电时,顺序与此相反顺序与此相反.（5 5）倒母线时）倒母线时,母联断路器应在合闸位置母联断路器应在合闸位置,拉开母联断路器拉开母联断路器控制电源控制电源,然后按”先合上、后拉开”的原则进行操作然后按”先合上、后拉开”的原则进行操作.（6 6）母线充电时）母线充电时,应先将电容器组退出运行应先将电容器组退出运行,带负载后根据带负载后根据电压情况投入电容器组电压情况投入电容器组.对于没有串联电抗器的电容器组对于没有串联电抗器的电容器组,当两段母线并列运行时当两段母线并列运行时,只投入一段母线的电容器组只投入一段母线的电容器组.（7）旁路母线投入前,应在保护投入的情况下用旁路断路器对旁路母线试充电一次.（8）装有自投装置的母联断路器在合闸前,应将该自投装置退出运行.（9）倒闸操作中,严禁通过电压互感器、站用变压器的低压线圈向高压线圈送电.（10）用断口带并联电容的断路器拉、合装有电磁型电压互感器的空载母线时,应先将该电压互感器停用.（11）具备并列条件的站用变压器,并列前应先将其高压侧并列,不同电压等级的站用电系统,转移负载时,低压侧负载应先拉后合.（12）用母联断路器给母线充电前,应将充电保护投入;充电后,退出充电保护.1）开关、刀闸（含二次开关、刀闸）、接地刀闸称“拉开”、“合上”。如：拉开2211，合上112-5，合上117-27。站用变低压侧受总、母联开关及刀闸也应在操作步骤中明确写出，称：“拉开”、“合上”。如：拉开401，合上445，2）敞开式设备拉合开关、刀闸、接地刀闸后检查设备的位置称“检查*已拉开”、“检查*已合上”。挂拆地线步骤结束后不检查地线位置。如：检查2211已拉开，检查2211-2已合上，检查2211-27已拉开。GIS类设备拉合后检查设备位置称：检查2212-4机械位置指示已拉开、检查2212-4监控系统指示已拉开，GIS类设备位置检查上述两项应同时填写。倒闸操作术语倒闸操作术语 3）操作地线称“验电”、“挂”、“拆”。如：在112-2线路侧验电，在101-4开关侧挂号地线，在301-2主变侧挂号地线等。挂地线位置以刀闸为准，称“线路侧”、“开关侧”、“母线侧”、“主变侧”等。上述规定不能包括时，按实际位置填写。母线上挂地线，一般挂在某刀闸母线侧的引线上，故称“在*-*刀闸母线侧挂*号地线”。GIS类设备、小车柜、开关柜等设备不具备直接验电条件的应通过检查刀闸已拉开以及带电显示装置无电间接验电。4）组合电器、封闭式开关柜及中置式小车柜带电显示装置称“三相应无电”；遇无带电显示装置的应执行检查刀闸间接验电操作步骤。如：检查328线路带电显示装置三相应无电。5）拉合刀闸、手车式开关拉出或推入运行位置前检查开关在拉开位置称“检查*拉开”。如：检查2211已拉开，检查2217机械位置指示已合上、检查2217监控系统指示已合上。6）电动刀闸控制电源称“拉开”、“合上”。结合各变电站实际，敞开式设备不具体区分控制电源的开关或刀闸。如：拉开2211-4控制电源，合上2211-5控制电源。GIS类设备如具备刀闸分路电源，则拉开分路电源，如：拉开2211-4控制电源，否则拉开单元总电源，如：拉开2211控制电源及电机电源。7）操作开关的控制开关、PT的二次开关、二次刀闸称“拉开”、“合上”；操作交、直流熔断器和小车开关二次插件称“给上”、“取下”。如：拉开2245控制开关，拉开224-9PT二次刀闸，给上2245控制保险，取下450二次插件。8）操作二次压板、切换手把称“投入”、“退出”和“改投”。如：投入*压板，退出*压板，将*切换手把由“*”改投“*”位置。9）小车开关、接地车称“推入”、“拉至”。如：将450小车由运行位置拉至试验位置，将450小车由试验位置推入运行位置。10）带路操作在合环后检查负荷分配。如：检查2246与2213负荷分配正常。11）正常方式并列运行的变压器解列前或变压器并列后检查负荷分配。如：检查3022和3031负荷分配正常。12）母线充电后检查母线电压（母线没有电压值监测手段的除外）。如：检查110kV-4母线三相电压指示正常。13）改变消弧线圈分头。如：将1号电抗器分头由“1”改投“9”位置。14）遇有线路转检修，敞开式设备应在线路出口及旁路（如有旁路）刀闸操作机构处挂“禁止合闸，线路有人工作”标示牌。如：在2211-2刀闸操作机构处挂“禁止合闸，线路有人工作”标示牌，拆2211-6刀闸操作机构处“禁止合闸，线路有人工作”标示牌。GIS类设备、开关柜等设备可在刀闸操作处挂“禁止合闸，线路有人工作”标示牌。如：在2211-2刀闸汇控柜操作按钮处挂“禁止合闸，线路有人工作”标示牌。如调度令内容与本条术语不一致，按调度令执行。15）监控站操作称“确认*站一次系统画面正确”16）设备检修后合刀闸前，检查送电范围内接地刀闸已拉开，接地线已拆除，称“检查送电范围内接地刀闸已拉开，接地线已拆除”。17）倒母线过程中检查除母联刀闸、分段刀闸、PT刀闸外其余刀闸已全部拉开。如：检查220kV-5甲母线上除2245甲-5、2255甲-5、225甲-9外其余刀闸已全部拉开。下列项目应填入操作票内:1)应拉合的设备断路器(开关)、隔离开关(刀闸)、接地刀闸(装置)等，验电，装拆接地线，合上(安装)或断开(拆除)控制回路或电压互感器回路的空气开关、熔断器，切换保护回路和自动化装置及检验是否确无电压等。2)拉合设备断路器(开关)、隔离开关(刀闸)、接地刀闸(装置)等后检查设备的位置。3)进行停、送电操作时，在拉合隔离开关(刀闸)、手车式开关拉出、推入前，检查断路器(开关)确在分闸位置。4)在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷
