ABB变流器维护记录表.doc

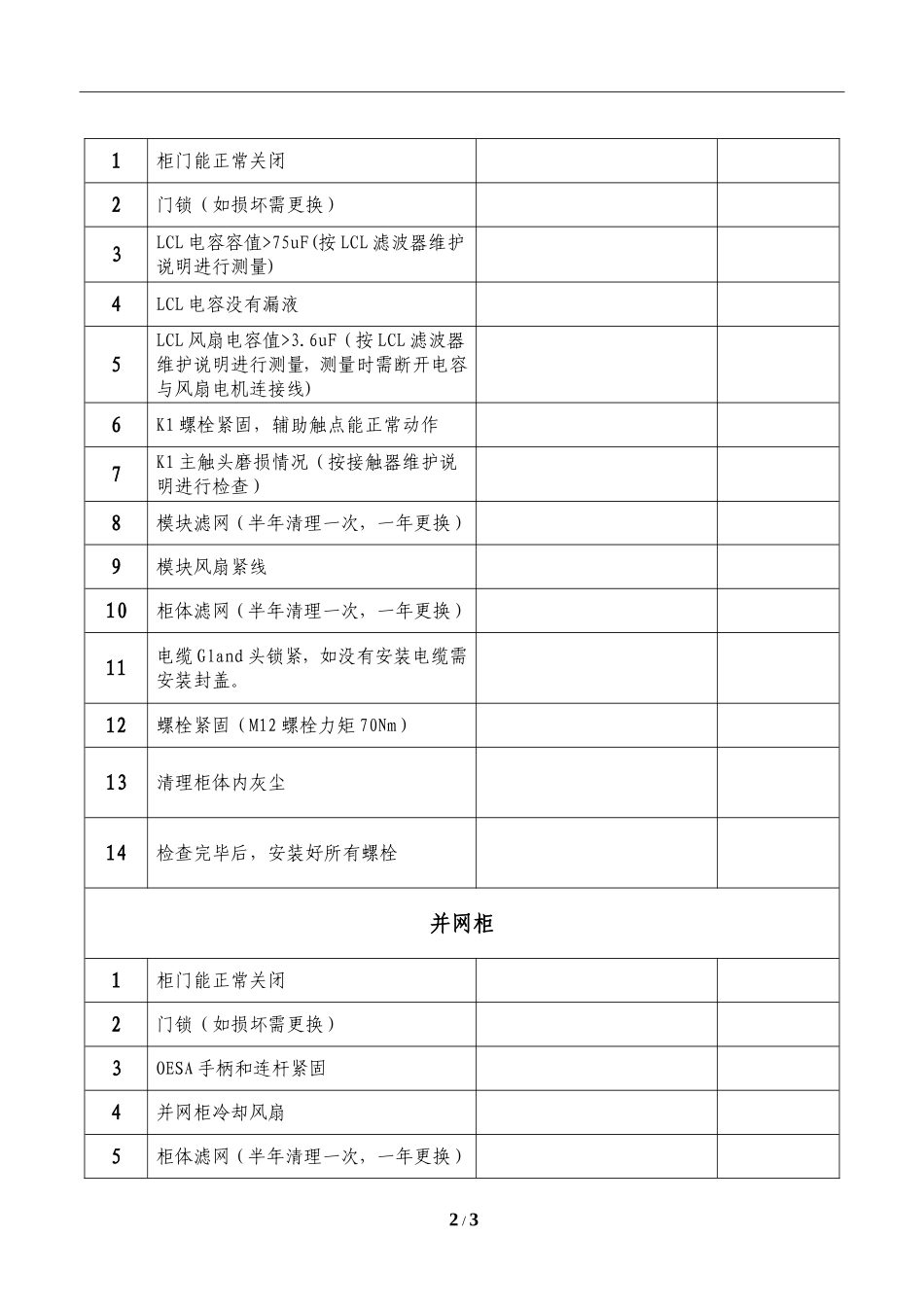

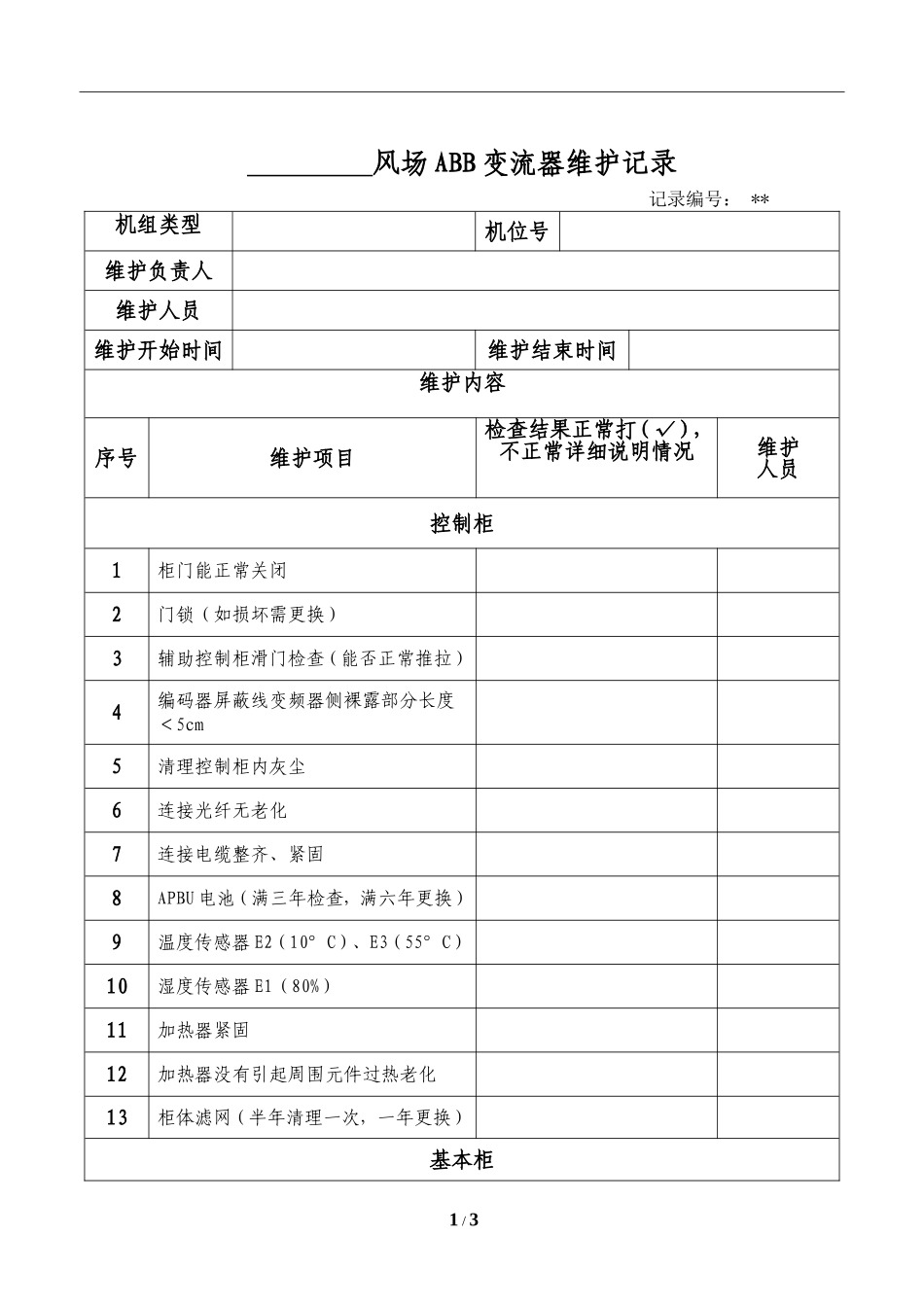

风场ABB变流器维护记录 记录编号： ** 机组类型 机位号 维护负责人 维护人员 维护开始时间 维护结束时间 维护内容 序号 维护项目 检查结果正常打（√），不正常详细说明情况 维护 人员 控制柜 1 柜门能正常关闭 2 门锁（如损坏需更换） 3 辅助控制柜滑门检查（能否正常推拉） 4 编码器屏蔽线变频器侧裸露部分长度＜5cm 5 清理控制柜内灰尘 6 连接光纤无老化 7 连接电缆整齐、紧固 8 APBU电池（满三年检查，满六年更换） 9 温度传感器E2（10°C）、E3（55°C） 10 湿度传感器E1（80%） 11 加热器紧固 12 加热器没有引起周围元件过热老化 13 柜体滤网（半年清理一次，一年更换） 基本柜 1 柜门能正常关闭 2 门锁（如损坏需更换） 3 LCL电容容值>75uF(按LCL滤波器维护说明进行测量) 4 LCL电容没有漏液 5 LCL风扇电容值>3.6uF（按LCL滤波器维护说明进行测量，测量时需断开电容与风扇电机连接线) 6 K1螺栓紧固，辅助触点能正常动作 7 K1主触头磨损情况（按接触器维护说明进行检查） 8 模块滤网（半年清理一次，一年更换） 9 模块风扇紧线 10 柜体滤网（半年清理一次，一年更换） 11 电缆Gland头锁紧，如没有安装电缆需安装封盖。 12 螺栓紧固（M12螺栓力矩70Nm） 13 清理柜体内灰尘 14 检查完毕后，安装好所有螺栓 并网柜 1 柜门能正常关闭 2 门锁（如损坏需更换） 3 OESA手柄和连杆紧固 4 并网柜冷却风扇 5 柜体滤网（半年清理一次，一年更换） 6 电网、定子、转子电缆Gland头锁紧，如没有安装电缆需保证密封。（需要业主箱变断电） 7 螺栓紧固（M12螺栓力矩70Nm，箱变断电） 8 F5开关是否为合闸状态（禁止带电合闸） 9 防雷器熔断器完好 10 温度开关BT001(10°) BT002(50°) 11 湿度开关BH001（85%） 12 加热器紧固并确认没有引起周围电气元件的过热老化 13 接触器螺栓紧固，辅助触点能正常动作 特殊 情况 说明 序号 说明 1 2 3 现场经理 日期 维护注意事项： 该表在进行ABB变流器期维护时填写，除了计划维护工作以外，任何时候都可对整个系统或单个零部件进行检查。 1. 在开始任何维护工作之前都仔细阅读维护指导书。 2. 必须严格执行维护指导书，并完成报告。 3. 如有特殊情况应详细记录在特殊情况说明里面。 3 / 3
