DL∕T 1972-2019 水电厂培训仿真系统基本技术条件.pdf

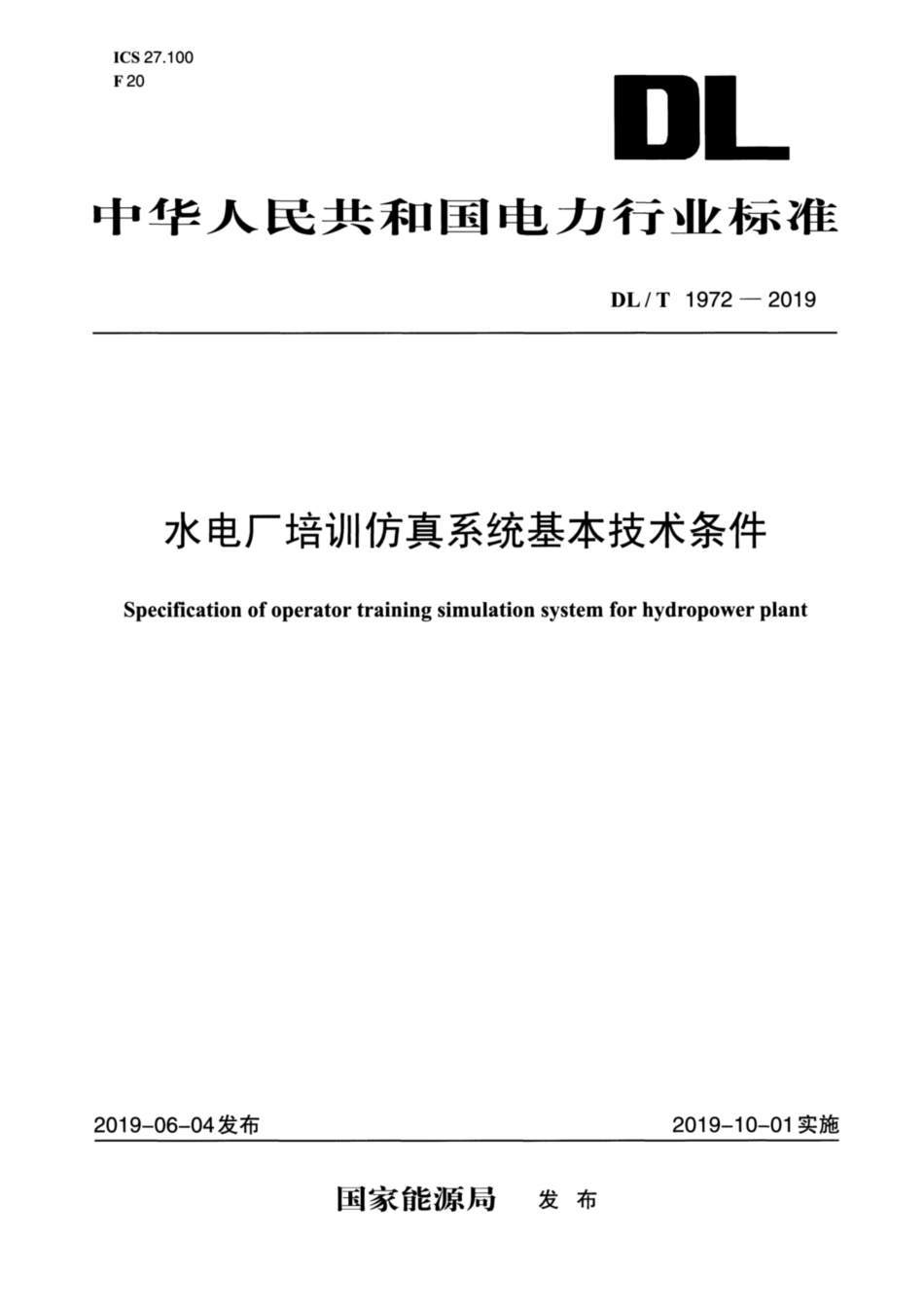

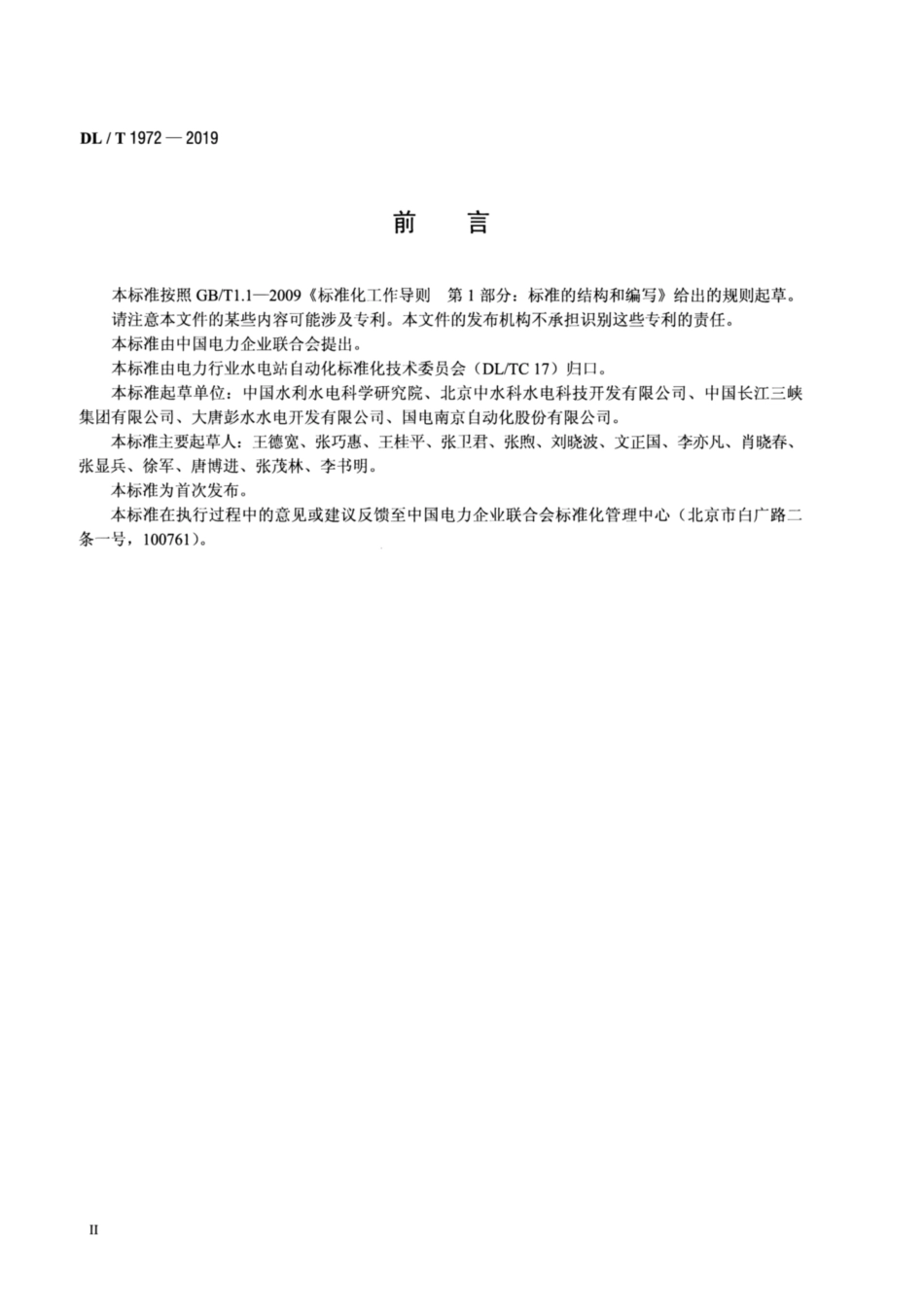

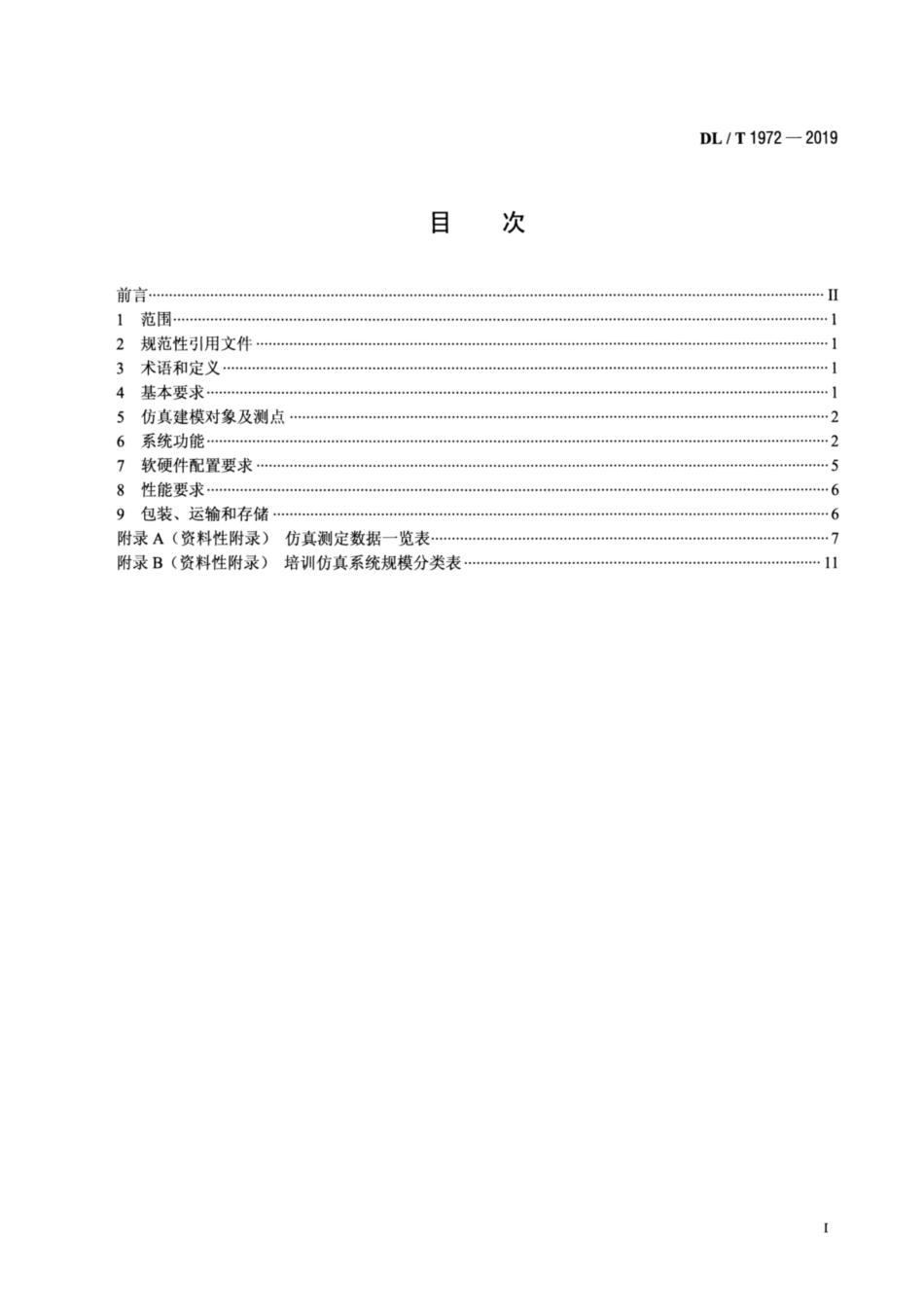

1CS27.100F20D中华人民共和国电力行业标准DL/T1972一2019水电厂培训仿真系统基本技术条件Specification of operator training simulation system for hydropower plant2019-06-04发布2019-10-01实施国家能源局发布DL/T1972-2019目次前言II1范围2规范性引用文件3术语和定义4基本要求5仿真建模对象及测点6系统功能7软硬件配置要求58性能要求69包装、运输和存储6附录A(资料性附录)仿真测定数据一览表7附录B(资料性附录)培训仿真系统规模分类表11IDL/T1972-2019前言本标准按照GB/T1.1-2009标准化工作导则第1部分：标准的结构和编写给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电力企业联合会提出。本标准由电力行业水电站自动化标准化技术委员会(DL/TC17)归口。本标准起草单位：中国水利水电科学研究院、北京中水科水电科技开发有限公司、中国长江三峡集团有限公司、大唐彭水水电开发有限公司、国电南京自动化股份有限公司。本标准主要起草人：王德宽、张巧惠、王桂平、张卫君、张煦、刘晓波、文正国、李亦凡、肖晓春、张显兵、徐军、唐博进、张茂林、李书明。本标准为首次发布。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。DL/T1972-2019水电厂培训仿真系统基本技术条件1范围本标准规定了水电厂运行维护培训仿真系统基本要求、软件功能要求、硬件配置要求及系统性能要求。本标准适用于水电厂数字仿真培训系统的设计、制造和维护。2规范性引用文件下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。DLT578水电厂计算机监控系统基本技术条件3术语和定义下列术语和定义适用于本文件。3.1培训仿真系统operator training simulation system利用计算机仿真技术模拟真实的工作场景，对培训对象的运行维护技能进行培训的系统。3.2仿真引擎simulation engine在仿真系统中负责时间推进、调度运行、仿真控制、数据存储，并为仿真运行过程中的态势显示提供交互的仿真运控软件。3.3一机多模one simulator with multi-models在一套培训仿真系统上，同时运行多套仿真对象模型，每套模型可为多个培训对象提供独立的仿真场景。4基本要求4.1运行环境要求如下：a)海拔：不大于2000mb)温度：1825。c)湿度：45%65%.4.2应能根据水电厂设备运行原理、结构原理和试验原理模拟其运行、维护和试验等生产过程。4.3应具备一机多模、分组培训功能。4.4应具有培训档案管理、在线教学、自学、考核鉴定、技能竞赛功能。4.5应具有监控仿真人机界面，且与仿真电站监控系统一致。4.6应具有仿真反演功能。4.7应提供用户集成、维护工具软件。4.8应有培训过程及结果记录、打印、管理功能。4.9人机界面应友好、操作方便、简洁、灵活。1DL/T1972一20194.10系统应具有开放性和可扩展性。5仿真建模对象及测点水电厂仿真建模对象应包括以下内容：a)水轮机及辅助设备。b)调速器及油压装置。c)发电机及辅助设备。d)励磁系统。e)主变压器及其附属设备。f)计算机监控系统。g)厂用电设备系统h)直流设备系统。)继电保护及安全自动装置。j)公用设备系统。k)开关站设备系统)机组技术供水、顶盖排水系统。m)泄洪系统。n)输水系统。o)在线监测系统p)水库。仿真测点数据可参见附录A。6系统功能6.1培训6.1.1技能培训按照水电厂运行维护人员等级鉴定要求，应具有分级培训功能。宜包含以下内容：a)理论知识学习。b)运行监视及设备巡检。c)运行操作仿真培训：机组正常起停及并网、解列操作：机组负荷调整：AGC/AVC投、切操作：机组调速系统正常运行和操作：发电机励磁系统正常运行和操作：发电机及其辅助设备的正常运行和操作：水轮机及其辅助设备的正常运行与操作：主变压器及其辅助设备的正常运行和操作：开关站(GS)的正常运行和倒闸操作：同期装置投、切操作：油、气、水系统主要设备的投、切操作：油压装置系统的正常运行和操作：2
