1.5MW风电机组上电检查规范.pdf

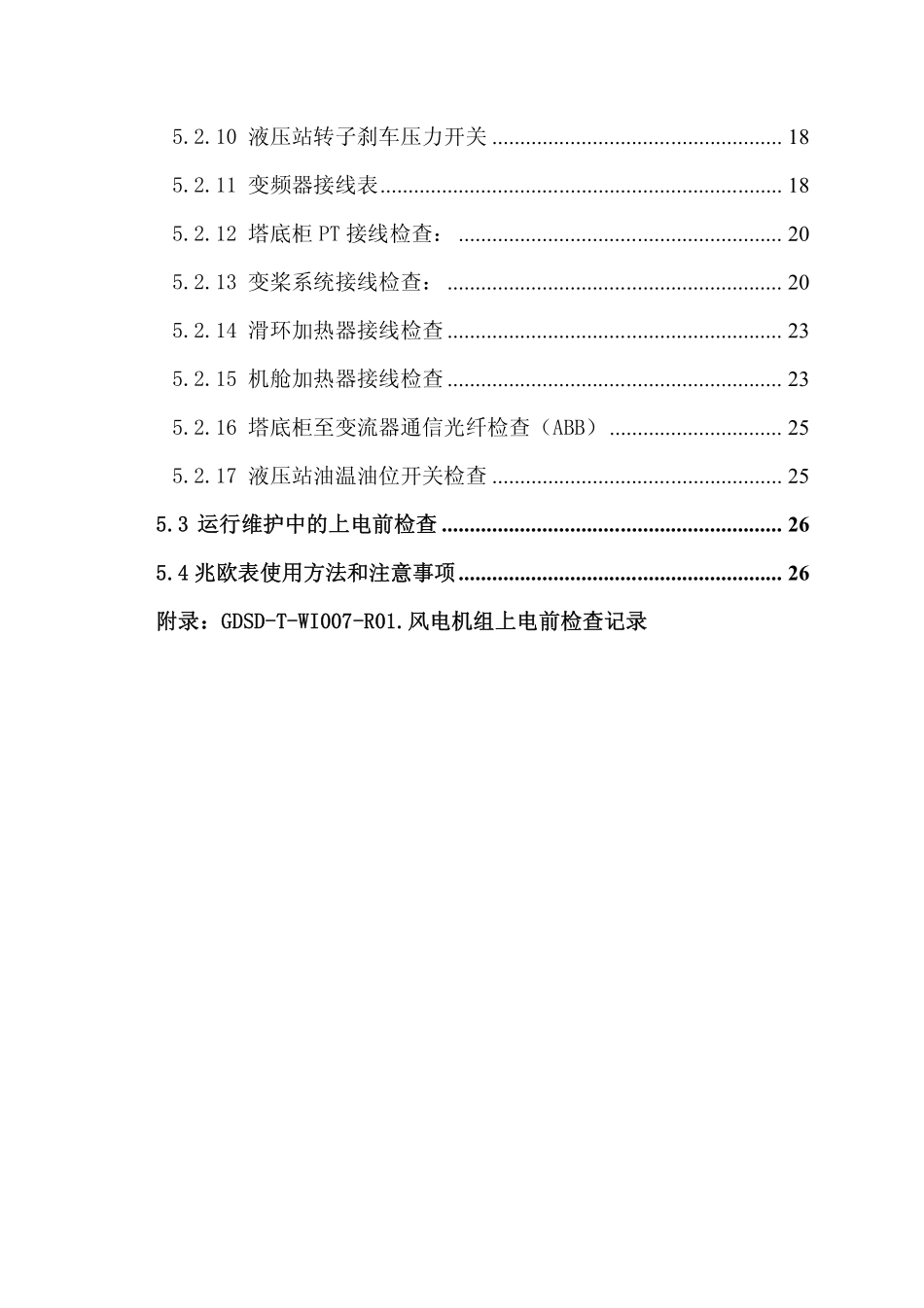

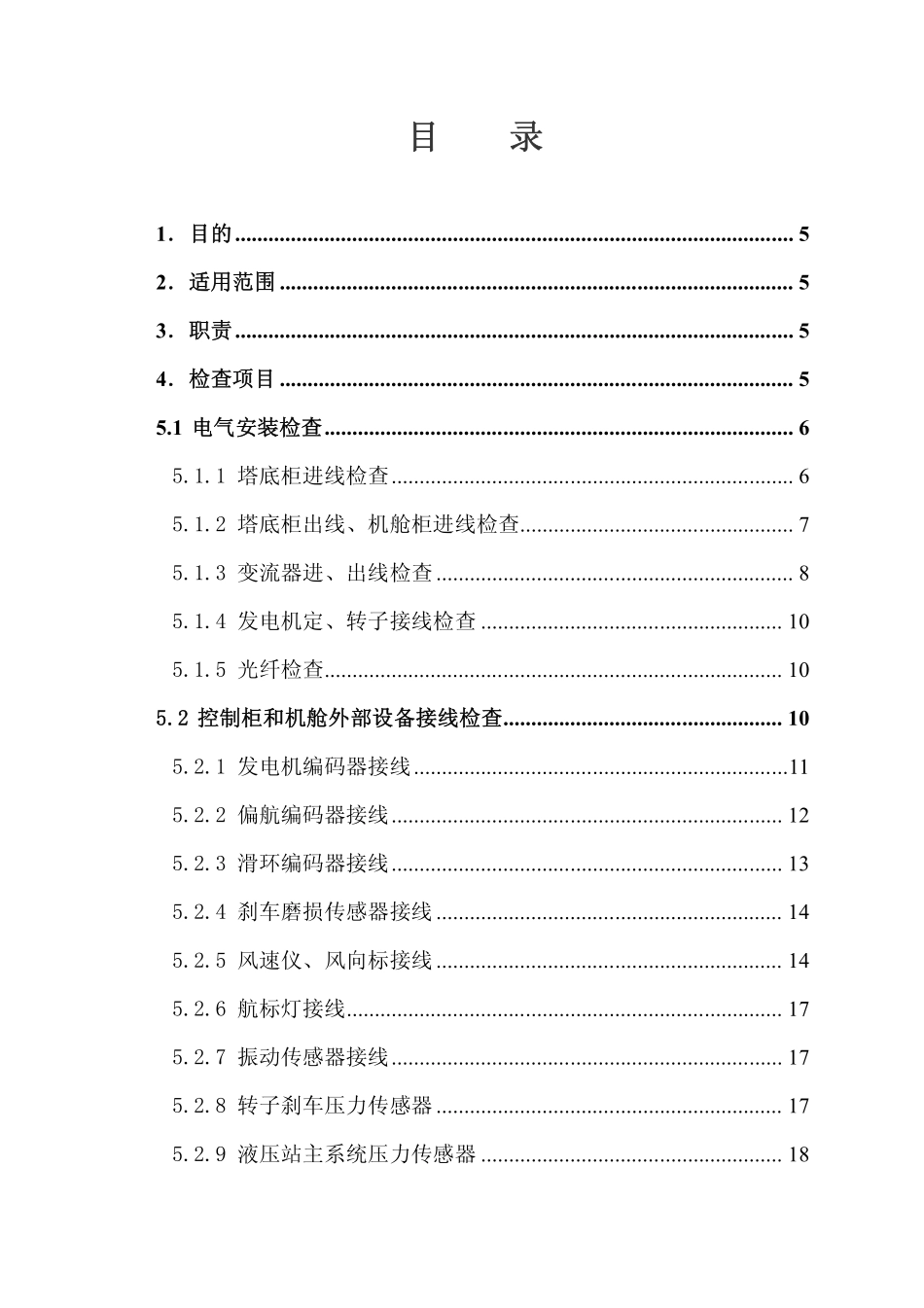

1.5MW 风电机组风电机组上电前检查规范上电前检查规范 目目 录录 1目的目的.5 2适用范围适用范围.5 3职责职责.5 4检查项目检查项目.5 5.1 电气安装检查电气安装检查.6 5.1.1 塔底柜进线检查.6 5.1.2 塔底柜出线、机舱柜进线检查.7 5.1.3 变流器进、出线检查.8 5.1.4 发电机定、转子接线检查.10 5.1.5 光纤检查.10 5.25.2 控制柜和机舱外部设备接线检查控制柜和机舱外部设备接线检查.10 5.2.1 发电机编码器接线.11 5.2.2 偏航编码器接线.12 5.2.3 滑环编码器接线.13 5.2.4 刹车磨损传感器接线.14 5.2.5 风速仪、风向标接线.14 5.2.6 航标灯接线.17 5.2.7 振动传感器接线.17 5.2.8 转子刹车压力传感器.17 5.2.9 液压站主系统压力传感器.18 5.2.10 液压站转子刹车压力开关.18 5.2.11 变频器接线表.18 5.2.12 塔底柜 PT 接线检查：.20 5.2.13 变桨系统接线检查：.20 5.2.14 滑环加热器接线检查.23 5.2.15 机舱加热器接线检查.23 5.2.16 塔底柜至变流器通信光纤检查（ABB）.25 5.2.17 液压站油温油位开关检查.25 5.35.3 运行运行维护中的上电前检查维护中的上电前检查.26 5.45.4 兆欧表使用方法和注意事项兆欧表使用方法和注意事项.26 附录附录：GDSDGDSD-T T-WI007WI007-R01.R01.风电机组上电前检查记录风电机组上电前检查记录 标 题：1.5MW 风电机组上电前检查规范 修改状态：0 文件编号：GDSD-T-WI007-20120509 版本号：B 第 1 页 共 29 页 前前 言言 本作业指导书适用于国电联合动力技术有限公司并网型陆（地）上双馈风力发电机组现场调试人员上电前检查工作，作为现场施工作业指导。本作业指导书依据 2010 年 7 月 1 日现场风机上电前检查规范作业指导书及现场施工过程中的情况，进行整理修订。本作业指导书主要参加修订起草人：李玥、李立洋、袁凌、杨金宝、薛浩宁、鄢建红、于海洋、王洪星、朱志强、穆建智、柳刚。本指导书此次主要修改了如下内容：1、调整了低压元器件的整定值。标 题：1.5MW 风电机组上电前检查规范 修改状态：0 文件编号：GDSD-T-WI007-20120509 版本号：B 第 2 页 共 29 页 本指导书规范性引用文件本指导书规范性引用文件 下列文件对于本指导书的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本指导书。凡是不注日期的引用文件，其最新版本（包括所有的技术通知单）适用于本指导书。1、PITCH SYSTEM GUP 1.5MW MANUAL LTI REEnergy GmbH;2、Operating and maintenance manual Pitch-System CWE for 1.5MW wind energy turbine SSB-Antriebstechnik GmbH&Co.KG;3、TR-1.5C 型风力发电机组变桨距控制系统电气原理图-UPC1507V01 北京华电天仁控制技术有限公司；4、国电 REE 变桨培训 0601 苏州能健电气有限公司；5、ACS800-67 风力发电传动用于异步滑环发电机固件手册 ABB 电气传动系统有限公司；6、ACS800-67 风力发电传动用于异步滑环发电机硬件手册 ABB 电气传动系统有限公司；7、CONVERTEAM 变频器电气安装作业指导书 Guodian Prowind1.5MW 科孚德机电（上海）有限公司；8、Prowind with FRT 调试说明 科孚德机电（上海）有限公司；9、1.5MW 风力发电机用变频器 ID1F-WABZ-04B 株式会社日立制作所；10、QHVERT 系列风电变频器技术手册 北京清能华福风电技术有限 标 题：1.5MW 风电机组上电前检查规范 修改状态：0 文件编号：GDSD-T-WI007-20120509 版本号：B 第 3 页 共 29 页 公司；11、QHVERT 系列风电变频器硬件安装手册 北京清能华福风电技术有限公司；12、风电主齿轮箱使用说明书 南京高速齿轮制造有限公司；13、FD1660F 齿轮箱润滑系统使用说明书 上海敏泰液压件有限公司;14、用以驱动风力发电机的 PPSC1290-MY 型齿轮箱操作手册 Jahnel-Kestermann Getriebewerke;15、南京汽轮电机集团电机资料 南京汽轮电机集团;16、OPERATING AND MAINTENANCE MANUAL DASAA 5023-4UFB VEM Sachsenwerk GmbH；17、Installation and Maintenance Manual SVENDBORG BRAKES;18、1.5MW 风机液压系统使用说明书 Parker Hannifin Motion&Control(Shanghai)Co.,Ltd.19、DOCUMENTATION Slipring Assembly 滑 环 技 术 手 册 STEMMANN-TECHNIK GMBH；20、滑环总成使用维护指南 SCHLEIFRING und APPARATEBAU GmbH；21、GP/QR-C-42-10012 关于核实控制柜内低压电器整定值的通知；22、GP/QR-T-11-10049 关于南汽和湘电风扇电机回路的低压元件调整通知；标 题：1.5MW 风电机组上电前检查规范 修改状态：0 文件编号：GDSD-T-WI007-20120509 版本号：B 第 4 页 共 29 页 23、GP/QR-JS-03-11019 湘电过渡型发电机引起的柜内元器件变更的通知；24、GP/QR-JS-03-11027 湘电新发电机引起的柜内元器件及发电机参数变化的通知；25、GP/QR-JS-03-11034 关于 ABB 发电机风扇配套低压器件的通知；26、GP/QR-C-42-10024 关于机组加热器设定值检查的通知；标 题：1.5MW 风电机组上电前检查规范 修改状态：0 文件编号：GDSD-T-WI007-20120509 版本号：B 第 5 页 共 29 页 1目的目的 本作业指导书为国电联合动力技术有限公司生产的1.5MW风力发电机组安装完成后，进行上电试验前检查的规范化、流程化而制定。以防止在上电后出现短路或者断路情况造成设备、人身伤害，保证调试进度。2适用适用范围范围 本指导书由北京国电思达科技有限公司组织编制、审查、批准后生效，在风机安装调试现场执行。本作业指导书适用于国电联合动力技术有限公司生产的1.5MW风力发电机组现场调试人员上电前检查工作的作业指导。3职责职责 北京国电思达科技有限公司现场调试人员负责上电前的检查工作并做好记录。请严格按照公司下发的现场 HSE 作业规范汇编（修订版）中相关作业规范进行操作。4检查项目检查项目 为保证风机在调试和运行中能够可靠、稳定运行，需要在现场上电前对整个风机进行系统的检查：电气安装检查、控制柜检查、外部设备 标 题：1.5MW 风电机组上电前检查规范 修改状态：0 文件编号：GDSD-T-WI007-20120509 版本号：B 第 6 页 共 29 页 整体检查。5.1 电气安装检查电气安装检查 5.1.1 塔底柜进线检查 箱变至塔底柜有 535（400 伏）和 316（690 伏）两根电缆进线，接线表如下：电缆颜色 塔底柜端子 400V 进线（535 电缆）黄 X0/400-1 绿 X0/400-2 红 X0/400-3 蓝 X0/400-4 黄绿 X0/400-PE 电缆颜色 塔底柜端子 690V 进线（316 电缆）黄 X0/690-1 绿 X0/690-2 红 X0/690-3 检查注意事项：电缆的保护处理是否到位，有无存在损伤绝缘的隐患；电缆固定是否牢靠；电缆进端子后是否压紧，端子是否拧紧；检查相序是否正确；测量相间和相对地的绝缘，保证均在 2 兆欧以上，不合要求应及 标 题：1.5MW 风电机组上电前检查规范 修改状态：0 文件编号：GDSD-T-WI007-20120509 版本号：B 第 7 页 共 29 页 时检查原因。5.1.2 塔底柜出线、机舱柜进线检查 塔底柜至机舱柜有 535（400 伏）和 316（690 伏）两根电缆，一根光纤。接线表如下：电缆颜色 塔底柜端子 机舱柜端子 400V 电缆（535）黑 X0/400-6 X0/400-1 粉 X0/400-7 X0/400-2 灰 X0/400-8 X0/400-3 蓝 X0/400-9 X0/400-N 黄绿 X0/400-PE X0/400-PE 电缆颜色 塔底柜端子 机舱柜端子 690V 电缆（316）黑 X0/690-1 X0-1 粉 X0/690-2 X0-2 灰 X0/690-3 X0-3 检查注意事项检查注意事项：电缆的保护处理是否到位，有无存在损伤绝缘的隐患；电缆固定是否牢靠，端子是否拧紧；检查相序是否正确，相色是否清晰；光纤固定是否牢固；测量相间和相对地的绝缘，保证均在 2 兆欧以上，不合要求应及时检查原因；绝缘测量时应注意安全。标 题：1.5MW 风电机组上电前检查规范 修改状态：0 文件编号：GDSD-T-WI007-20120509 版本号：B 第 8 页 共 29 页 5.1.3 变流器进、出线检查 变流器检查包括：网侧电缆、定子侧电缆、转子侧电缆、直流母排。网侧电缆：箱变至变流器网侧有（3240+1120）的电缆 4 根，用 450扎带将电缆十字交叉固定在平台下方的电缆托架上，黄、绿、红三相各四根接在变流器网侧三相母排上，接地线四根接在变流器底部接地铜排上。网 侧 电 缆 网侧母排 电缆颜色 箱变侧接线 L1 黄（4 根）L1 L2 绿（4 根）L2 L3 红（4 根）L3 PE 蓝（4 根）PE 检查注意事项检查注意事项：电缆的固定点是否牢固、美观；电缆进线处是否美观、自然，有无电缆磨损的情况；分别检查相间、相对地绝缘,R1M；检查相序是否正确，相色是否清晰准确；检查电缆是否紧固可靠（M12：拧紧力矩为 70Nm）；绝缘测量时应注意安全。定子侧电缆：发电机定子至变流器定子侧有 9 根 240 电缆，每 3 根为 1 相；标 题：1.5MW 风电机组上电前检查规范 修改状态：0 文件编号：GDSD-T-WI007-20120509 版本号：B 第 9 页 共 29 页 定子侧 电缆 定子侧母排 电缆颜色 U 黄（3 根）V 绿（3 根）W 红（3 根）检查注意事项检查注意事项：检查电缆在固定时是否按照以下方式进行固定：电缆固定是否美观、自然，有无电缆磨损的情况；将发电机侧电缆取下进行校线，检查相序；分别检查相间和相对地绝缘；电缆接头固定牢固，相色清晰；检查电缆是否紧固可靠（M12；拧紧力矩为 70NM）。转子侧电缆：发电机转子至变流器转子侧有电缆 6 根，每 2 根为 1 相；转 子 侧 电 缆 转子侧母排 电缆颜色 K 黄（2 根）L 绿（2 根）M 红（2 根）检查注意事项检查注意事项：取下发电机转子电缆，检查相间和相对地的绝缘，R1M；将变流器的转子侧模块拉出进行校线，检查相序；标 题：1.5MW 风电机组上电前检查规范 修改状态：0 文件编号：GDSD-T-WI007-20120509 版本号：B 第 10 页 共 29 页 检查相序是否正确；检查电缆是否紧固可靠（M12；拧紧力矩为 70NM）。直流母排：用万用表测量每根直流母线和保护地之间的电阻:R100K；用万用表测量两根直流母线之间的电阻：R=或缓慢上升；直流母排固定牢固，螺栓打标准力矩（M12；拧紧力矩为70NM）。5.1.4 发电机定、转子接线检查 配合变流器电缆接线检查，检查相间绝缘、相对地绝缘。保证电缆接
