1、环网柜工序质量控制卡.doc

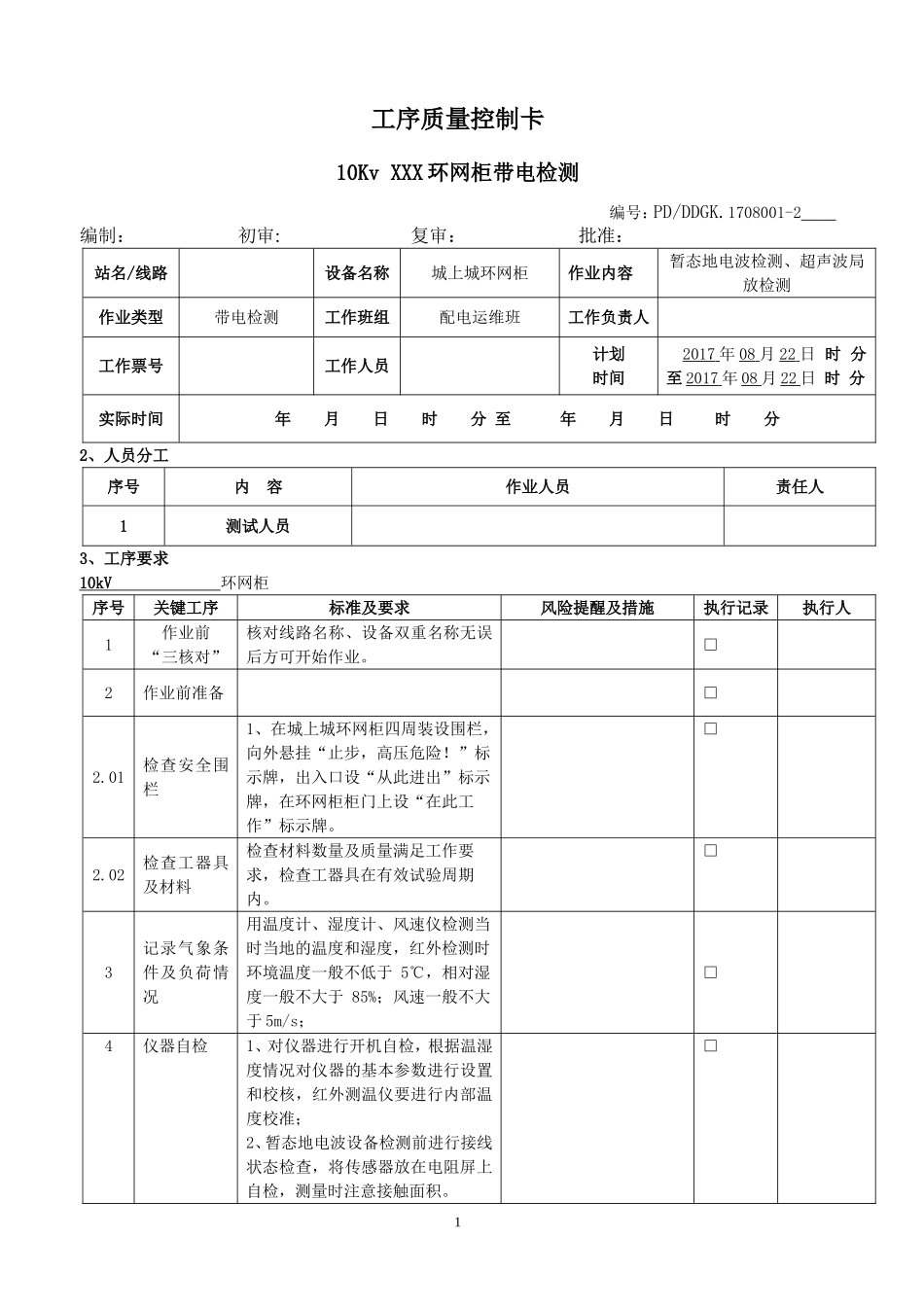

工序质量控制卡 10Kv XXX环网柜带电检测 编号：PD/DDGK.1708001-2 编制： 初审: 复审： 批准： 站名/线路 设备名称 城上城环网柜 作业内容 暂态地电波检测、超声波局放检测 作业类型 带电检测 工作班组 配电运维班 工作负责人 工作票号 工作人员 计划 时间 2017年08月22日 时 分 至2017年08月22日 时 分 实际时间 年 月 日 时 分 至 年 月 日 时 分 2、人员分工 序号 内 容 作业人员 责任人 1 测试人员 3、工序要求 10kV 环网柜 序号 关键工序 标准及要求 风险提醒及措施 执行记录 执行人 1 作业前 “三核对” 核对线路名称、设备双重名称无误后方可开始作业。 □ 2 作业前准备 □ 2.01 检查安全围栏 1、 在城上城环网柜四周装设围栏，向外悬挂“止步，高压危险！”标示牌，出入口设“从此进出”标示牌，在环网柜柜门上设“在此工作”标示牌。 □ 2.02 检查工器具及材料 检查材料数量及质量满足工作要求，检查工器具在有效试验周期内。 □ 3 记录气象条件及负荷情况 用温度计、湿度计、风速仪检测当时当地的温度和湿度，红外检测时环境温度一般不低于 5℃，相对湿度一般不大于 85%；风速一般不大于5m/s； □ 4 仪器自检 1、对仪器进行开机自检，根据温湿度情况对仪器的基本参数进行设置和校核，红外测温仪要进行内部温度校准； 2、暂态地电波设备检测前进行接线状态检查，将传感器放在电阻屏上自检，测量时注意接触面积。 3、超声波设备检测前应进行模拟噪声自检 。 □ 5 巡视 1、 检查接地体状况； 2、 与带电部位保持足够的安全距离。 □ 6 环网柜带电检测 人体、仪器与接地体、带电体保持足够的安全距离。 □ 6.01 超声波局放检测 1、由两人进行，一人检测、一人记录；先用超声波检测仪器巡检模式按要求对环网柜进行快速扫描； 2、发现问题时进入统计模式进行精确测量； 3、将检测到的数据如实记录在超声波局放检测原始数据表格中。 □ 6.02 暂态地电波局放检测 1、由两人进行，一人检测、一人记录；先用暂态地电波检测仪器巡检模式按要求对环网柜进行快速扫描； 2、发现问题时进入统计模式进行精确测量； 3、将检测到的数据如实记录在暂态地电波局放检测原始数据表格中。 □ 7 检查作业点情况 环网柜内无遗留物，各部件电气距离满足运行要求。 □ 8 场地清理 要做到人走场清、现场文明施工 □ 4、确认签名 工作人员确认签名： 5、备注：发现问题、工作方法改进等 执行情况评价： □优秀 □合格 □不合格 评 价 人： 评价时间： 年 月 日　 　时　 　分 2
