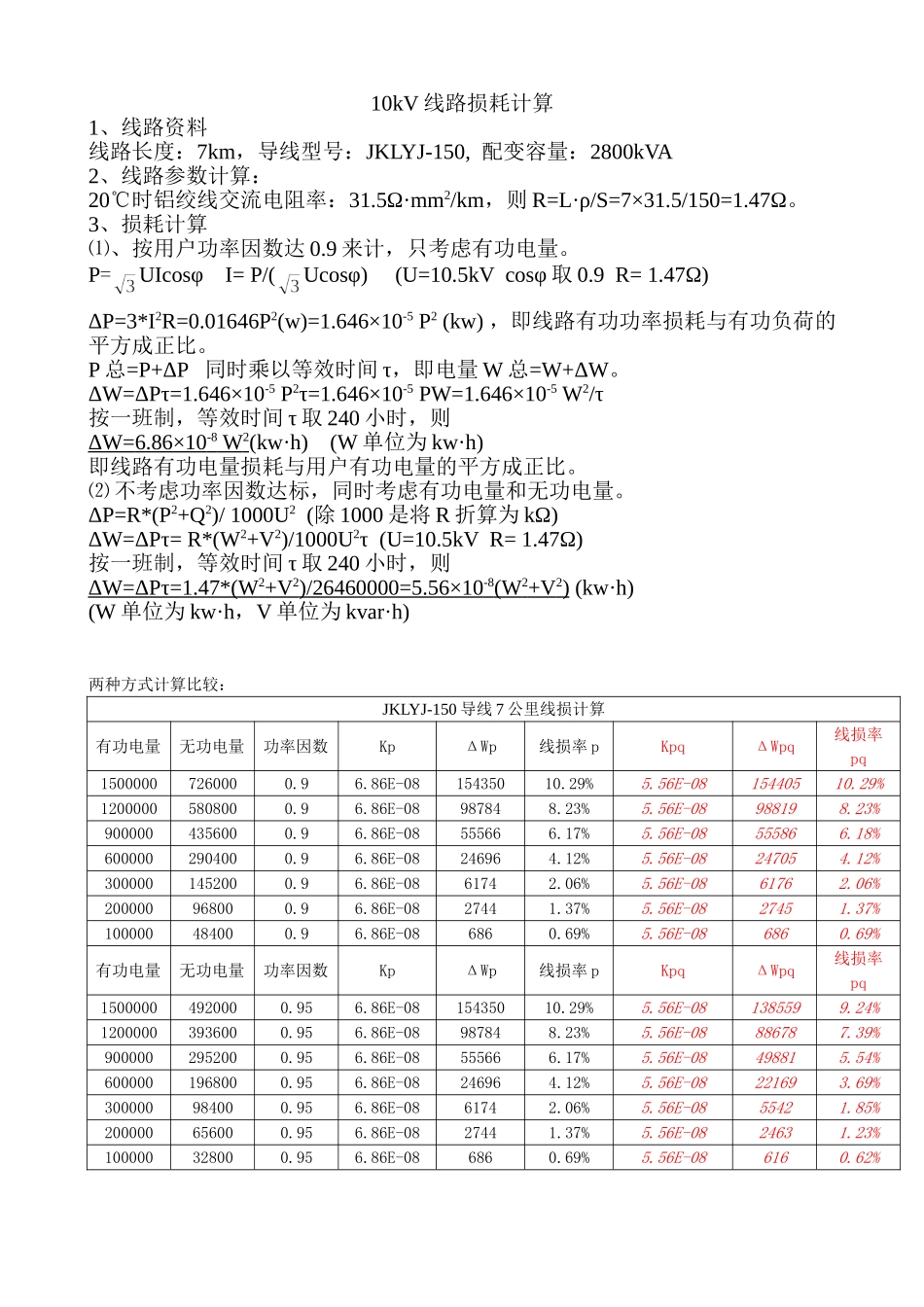

10kV线路损耗计算.doc

10kV线路损耗计算 1、线路资料 线路长度：7km，导线型号：JKLYJ-150, 配变容量：2800kVA 2、线路参数计算： 20℃时铝绞线交流电阻率：31.5Ω·mm2/km，则R=L·ρ/S=7×31.5/150=1.47Ω。 3、损耗计算 ⑴、按用户功率因数达0.9来计，只考虑有功电量。 P=UIcosφ I= P/(Ucosφ) (U=10.5kV cosφ取0.9 R= 1.47Ω) ΔP=3*I2R=0.01646P2(w)=1.646×10-5 P2 (kw) ，即线路有功功率损耗与有功负荷的平方成正比。 P总=P+ΔP 同时乘以等效时间τ，即电量W总=W+ΔW。 ΔW=ΔPτ=1.646×10-5 P2τ=1.646×10-5 PW=1.646×10-5 W2/τ 按一班制，等效时间τ取240小时，则 ΔW=6.86×10-8 W2(kw·h) (W单位为kw·h) 即线路有功电量损耗与用户有功电量的平方成正比。 ⑵不考虑功率因数达标，同时考虑有功电量和无功电量。 ΔP=R*(P2+Q2)/ 1000U2 (除1000是将R折算为kΩ) ΔW=ΔPτ= R*(W2+V2)/1000U2τ (U=10.5kV R= 1.47Ω) 按一班制，等效时间τ取240小时，则 ΔW=ΔPτ=1.47*(W2+V2)/26460000=5.56×10-8(W2+V2) (kw·h) (W单位为kw·h，V单位为kvar·h) 两种方式计算比较： JKLYJ-150导线7公里线损计算 有功电量 无功电量 功率因数 Kp ΔWp 线损率p Kpq ΔWpq 线损率pq 1500000 726000 0.9 6.86E-08 154350 10.29% 5.56E-08 154405 10.29% 1200000 580800 0.9 6.86E-08 98784 8.23% 5.56E-08 98819 8.23% 900000 435600 0.9 6.86E-08 55566 6.17% 5.56E-08 55586 6.18% 600000 290400 0.9 6.86E-08 24696 4.12% 5.56E-08 24705 4.12% 300000 145200 0.9 6.86E-08 6174 2.06% 5.56E-08 6176 2.06% 200000 96800 0.9 6.86E-08 2744 1.37% 5.56E-08 2745 1.37% 100000 48400 0.9 6.86E-08 686 0.69% 5.56E-08 686 0.69% 有功电量 无功电量 功率因数 Kp ΔWp 线损率p Kpq ΔWpq 线损率pq 1500000 492000 0.95 6.86E-08 154350 10.29% 5.56E-08 138559 9.24% 1200000 393600 0.95 6.86E-08 98784 8.23% 5.56E-08 88678 7.39% 900000 295200 0.95 6.86E-08 55566 6.17% 5.56E-08 49881 5.54% 600000 196800 0.95 6.86E-08 24696 4.12% 5.56E-08 22169 3.69% 300000 98400 0.95 6.86E-08 6174 2.06% 5.56E-08 5542 1.85% 200000 65600 0.95 6.86E-08 2744 1.37% 5.56E-08 2463 1.23% 100000 32800 0.95 6.86E-08 686 0.69% 5.56E-08 616 0.62% 有功电量 无功电量 功率因数 Kp ΔWp 线损率p Kpq ΔWpq 线损率pq 1500000 1125000 0.8 6.86E-08 154350 10.29% 5.56E-08 195469 13.03% 1200000 900000 0.8 6.86E-08 98784 8.23% 5.56E-08 125100 10.43% 900000 675000 0.8 6.86E-08 55566 6.17% 5.56E-08 70369 7.82% 600000 450000 0.8 6.86E-08 24696 4.12% 5.56E-08 31275 5.21% 300000 225000 0.8 6.86E-08 6174 2.06% 5.56E-08 7819 2.61% 200000 150000 0.8 6.86E-08 2744 1.37% 5.56E-08 3475 1.74% 100000 75000 0.8 6.86E-08 686 0.69% 5.56E-08 869 0.87% 由此可见，采用同时考虑有功电量和无功电量计算方式较为客观，在功率因数为0.9时，两种方式线损一致。在功率因数低时，线损增加。 若要采用固定线损率方式，根据配变容量2800kVA，每月电量估计在30～40万度，固定线损率取2.4%较为合理。
