110kV变电站调试送电方案.doc

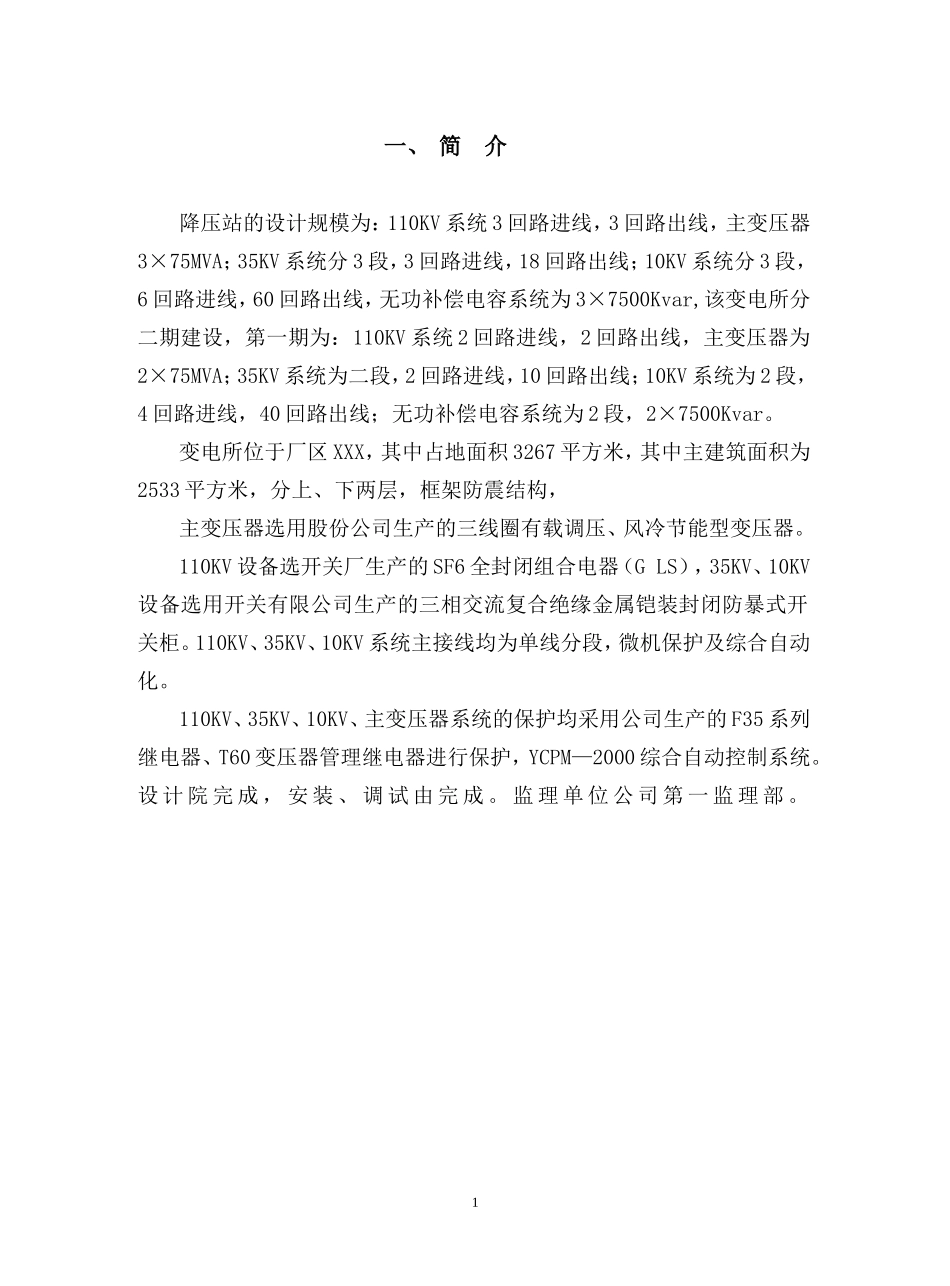

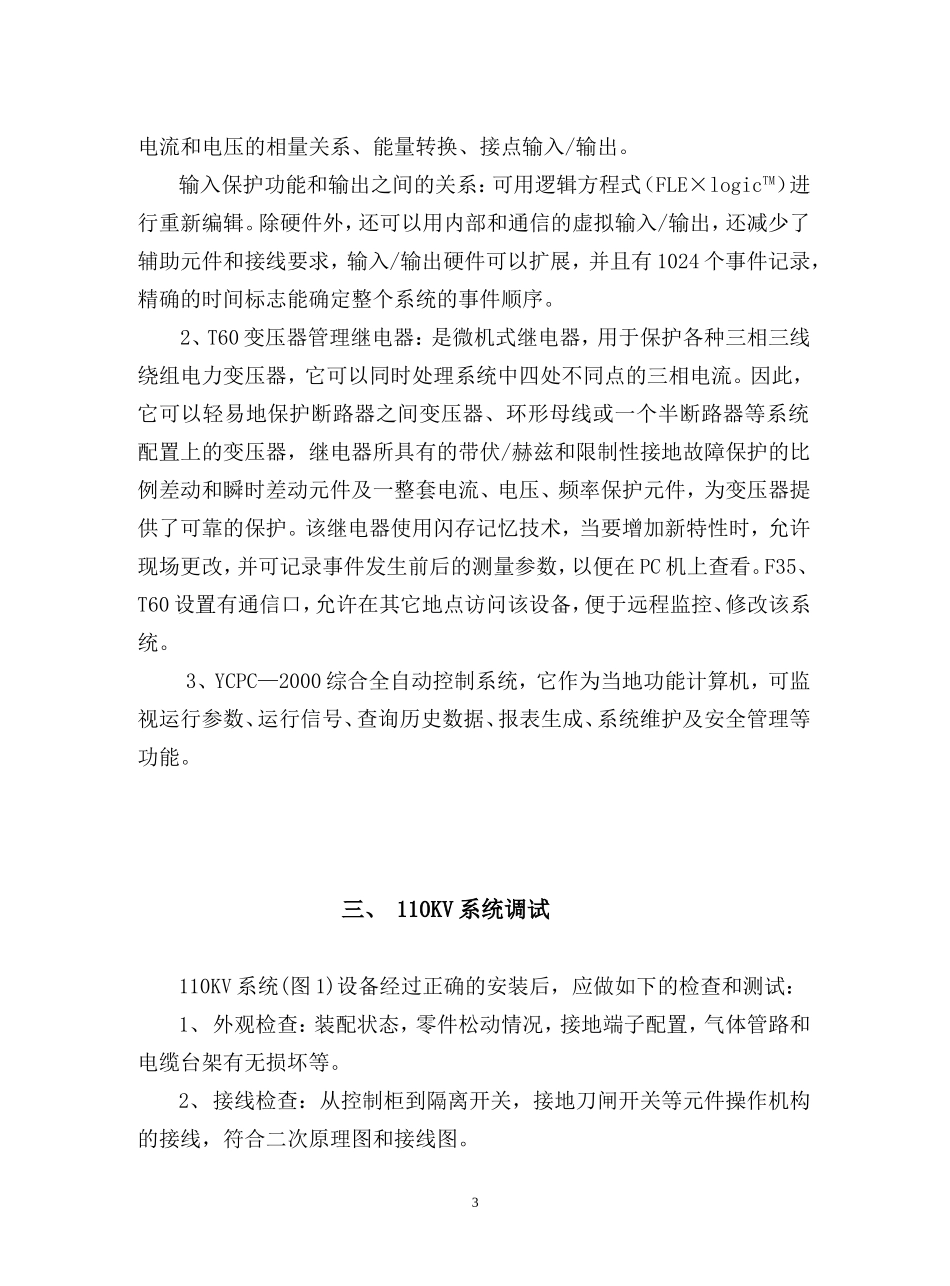

一、 简 介 降压站的设计规模为：110KV系统3回路进线，3回路出线，主变压器3×75MVA；35KV系统分3段，3回路进线，18回路出线；10KV系统分3段，6回路进线，60回路出线，无功补偿电容系统为3×7500Kvar,该变电所分二期建设，第一期为：110KV系统2回路进线，2回路出线，主变压器为2×75MVA；35KV系统为二段，2回路进线，10回路出线；10KV系统为2段，4回路进线，40回路出线；无功补偿电容系统为2段，2×7500Kvar。 变电所位于厂区XXX，其中占地面积3267平方米，其中主建筑面积为2533平方米，分上、下两层，框架防震结构， 主变压器选用股份公司生产的三线圈有载调压、风冷节能型变压器。 110KV设备选开关厂生产的SF6全封闭组合电器（G LS），35KV、10KV设备选用开关有限公司生产的三相交流复合绝缘金属铠装封闭防暴式开关柜。110KV、35KV、10KV系统主接线均为单线分段，微机保护及综合自动化。 110KV、35KV、10KV、主变压器系统的保护均采用公司生产的F35系列继电器、T60变压器管理继电器进行保护，YCPM—2000综合自动控制系统。设计院完成，安装、调试由完成。监理单位公司第一监理部。 二、 保护设备 保护设备：F35复馈线管理继电器、T60变压器管理继电器、YCPM—2000，其自动控制系统的主要功能如下： 1、F35是UR系统继电器家族成员之一，是一种集馈线保护和控制于一体的数字继电器，能提供5组带电母线电压馈线的保护和测量，它可作为单独的装置使用，也可作为变电站自动控制系统的一个部件。 保护功能包括：相、中性线和接地过流，相低电压和低周电压，还包括电流和电压的相量关系、能量转换、接点输入/输出。 输入保护功能和输出之间的关系：可用逻辑方程式（FLE×logicTM）进行重新编辑。除硬件外，还可以用内部和通信的虚拟输入/输出，还减少了辅助元件和接线要求，输入/输出硬件可以扩展，并且有1024个事件记录，精确的时间标志能确定整个系统的事件顺序。 2、T60变压器管理继电器：是微机式继电器，用于保护各种三相三线绕组电力变压器，它可以同时处理系统中四处不同点的三相电流。因此，它可以轻易地保护断路器之间变压器、环形母线或一个半断路器等系统配置上的变压器，继电器所具有的带伏/赫兹和限制性接地故障保护的比例差动和瞬时差动元件及一整套电流、电压、频率保护元件，为变压器提供了可靠的保护。该继电器使用闪存记忆技术，当要增加新特性时，允许现场更改，并可记录事件发生前后的测量参数，以便在PC机上查看。F35、T60设置有通信口，允许在其它地点访问该设备，便于远程监控、修改该系统。 3、YCPC—2000综合全自动控制系统，它作为当地功能计算机，可监视运行参数、运行信号、查询历史数据、报表生成、系统维护及安全管理等功能。 三、 110KV系统调试 110KV系统(图1)设备经过正确的安装后，应做如下的检查和测试： 1、 外观检查：装配状态，零件松动情况，接地端子配置，气体管路和电缆台架有无损坏等。 2、 接线检查：从控制柜到隔离开关，接地刀闸开关等元件操作机构的接线，符合二次原理图和接线图。 3、 二次回路交流耐压：2000V历时1分钟。 4、 绝缘电阻的测定：使用2500V兆欧表测量主回路的相间及地、绝缘电阻值应大于1000MΩ，使用500V兆欧表测量控制回路对地，绝缘电阻值应大于1MΩ。 5、分、合闸操作试验：断路器开关、隔离开关、接地刀闸开关用手动、电动分合时，正常动作。其它开关在额定操作压力及额定控制电压下，连续进行5—10次分、合闸（电动）操作，必须动作正常。 6、主回路电阻，开关接触电阻的测量：合上回路的隔离开关、断路器、接地开关、并拆掉接地开关的接地铜排和接地点，采用电位端与电流端不同点,以消除其它开关的接触电阻对被测点值的影响。如（图2） 被测开关 C1 DS DS C2 ES ES P1 P2 （图 2） 注：C1、C2；电流端；P1、P2；电压端。 7、SF6气体泄漏试验：在现场用塑料薄膜将壳体上的法兰连接部位包封起来，保证3小时以上，用SF6检漏仪测量SF6气体含量，检漏仪测量单位为PPM（体积比）年漏率小于1℅。计算公式：` ` Q-（V1×M/T）×10-6 ` ` q-365×24×Q×100/CP+1.032)V2 注:Q:泄漏量(升/小时); V:被检薄膜设备和塑料薄膜之间体积(升); M:气体检漏仪的读数(PPM); T:塑料薄膜包括的时间(小时); q：每一包封点的每年气体泄漏率（℅/年） P：额定气体（Mpa）； V2：气室的体积（升）。 8、压力开关试验：根据压力表内弹簧管的工作原理，进行电接点的通断试验，误差为刻度的值±0.03Mpa，如表1： 气室 状态 整定值（20℃） 断路器 报警点闭锁点 0、45±0、03Mpa 　　0、40±0、03MPa 其他 报警点 0、35±0、03MPa (表1) 9、SF6气体微水测试：使用微水测试及对SF6进行测试：将仪器与充气口联接开启阀后进行测量。 断路器气室：小于150PPM（体积比） 其它气室：小于500PPM（体积比） 10、联锁试验：联锁关系如下：（如表2） 名 称 状 态 联 锁 条 件 DS11 分/合 CB11b∧ES11b∧ES12b ∧ES21b DS12 分合 CB11b∧ES11b∧Es12b∧VX11(主变侧无压接点) ES11/ES12 分/合 DS11b∧DS12b DS21 分/合 ES21b∧ES22b ES21 分/合 DS21b∧DS11b∧DS31b∧DS41b ES22 合/分 DS21b DS31 分/合 CB31b∧ES31b∧ES32b∧ES21b DS32 分/合 CB31b∧ES31b∧ES32b∧ES31b DS33 分/合 ES33b ES31/ES32 分/合 DS31b∧DS32b ES33 分/合 DS33b FES31 分/合 DS32b∧VY31（进线侧无压结点）∧DS33b DS41 分/合 CB41b∧ES41b∧ES42b∧ES21b DS41 分/合 CB41b∧ES41b∧ES42b∧ES61b ES41/ES42 分/合 DS41b∧DS42b CB11 合 LX11∧LX12 CB31 合 LX31∧LX32 CB41 合 LX41∧LX42 （表2） 以下二段联锁关系类同。 注：∧ 逻辑与，b 辅助开关闭点。根据以上联锁关系，分别进行就地、远程操作各元件，检查断路器、隔离开关之间的联锁，并能满足电气控制原理图规定的联锁条件。 11、电流互感器试验： a：变流比；一次线圈通入电流I1，测二次电流I2的量，其误差不大于铭牌规定，测量点分别为额定电流的5℅、20℅、50℅、100℅、120℅五个点。 △Ki=[ (KiI2-I1)/I1 ]×100℅ 注：Ki：额定电流比； b:极性：利用感应法，即使用二节电池与mV表即可。 C:伏安特性的测定：电流互感器的伏安特性曲线应做到饱和点以上，所取的点数以得到平滑的曲线为原则，并根据伏安特性曲线的形状，判断有无短路现象存在。 对电流互感器进行工频耐压及介损的测试，其值应符合标准，试验前后分别进行绝缘电阻测试。 12、电压互感器的试验： a、变压比、组别、极性：利用变比、组别自动测试仪（kp-4）对其进行试验、其测量结果与铭牌相符。 b、空载电流：利用调压器在其二次加入额定工作电压，测量其电流值，符合出厂数据。 C、直流电阻：利用双电桥对二次线圈进行测试，单电桥对一次线圈进行测试，其值符合要求。 d、进行耐压：可利用感应耐压法；在二次加入频率为150HZ，2倍工作电压的电压，并在一次接高压电压表，时间为40S无击穿现象，耐压前后分别进行绝缘电阻测试。 13、氧化锌避雷器的试验：用直流耐压器进行试验，升电压使其泄露电流值为1mA时，读取电压值，然后降电压到75℅时，读取泄漏电流，应等于或小于50μA，即为合格。 避雷器计数器的试验：利用电容进行充电，然后对计数器进行放电，使其计数正确。 14、断路器：对断路器的分合闸时间、同期性速度、合闸的弹跳时间进行测定，其值应符合要求，测试仪器使用“高压开关动特性测试仪”即可。 15、报警试验：用模拟法使以下项进行报警。 CBSF6压力降低及闭锁报警 CB电机过电流，过时间报警 DS、FES电机过电流报警 弹簧未储能报警 报警回路空开动作报警 PT回路空开动作报警（1） PT回路空开动作报警（2） PT回路空开动作报警（3） PT回路空开动作报警（4） PT回路空开动作报警（5） PT回路空开动作报警（6） PT回路空开动作报警（7） PT回路空开动作报警（8） PT回路空开动作报警（9） 其他各气室压力低分别报警 CB/DS/ES/FES的位置信号 以上各个信号在就地控制柜盘面均有显示，并将各个信号送至主控室进行显示，即正常。 16、系统工频耐压：耐受电压以出厂试验电压的80℅为准， 即230KV×0.8=184KV 对相间及地、断口等分别进行耐压，持续1分钟，无击穿现象，既为合格。 17、110KV主进线模拟核相：确保送电时相序、相位正确，在两个进线处加模拟的三相电压信号，利用电压互感器二次线的电压信号，分别在就地控制柜和主控室电压端子上进行测量，确保无误。 四、 变压器调试 1、主变压器规格： 高 压 侧：110KV Y 19档位 由有载分接开关自动调节 中 压 侧：35KV Y 5档位 手动调节 低 压 侧：10KV △ 0档位 接线组别：Ynynod11 容 量：75MVA 重 量：105200Kg 2、直流电阻测试：使用双臂电桥，用不断电法进行直阻测量（此法充电时间短，数值准确。）其测量值同出厂数据对比，符合要求。 3、变比、组别、极性试验：使用变比、组别自动测试仪对变压器进行测试，其值符合标准。 4、介质损失角测量：利用交流电桥分别对高压侧、中压侧、低压测进行测试，其值符合标准。 5、直流泄漏试验：使用直流泄漏试验器，分别对高压侧、中压侧、低压侧进行测试，试验前后测试绝缘电阻，其值符合标准。 6、对中性点零序电流互感器进行常规测试，氧化锌避雷器进行常规试验，其值符合标准。 7、变压器油试验：对变压器油和有载开关室油分别做油样分析、色谱、微水、击穿试验，经检验、测试符合要求即为合格。 8、对中性点接地开关电路的调试：检查线路及电动机的接线，并调整限位，使其分/合达到要求，并将位置信号送至主控室显示正确，就地、远程操作正常，既为合格。 9、变压器风冷部分调试：当油温超过上限温度时，能自动启动风冷部分，达到降温目的，并将信号送至主控室，显示正确
