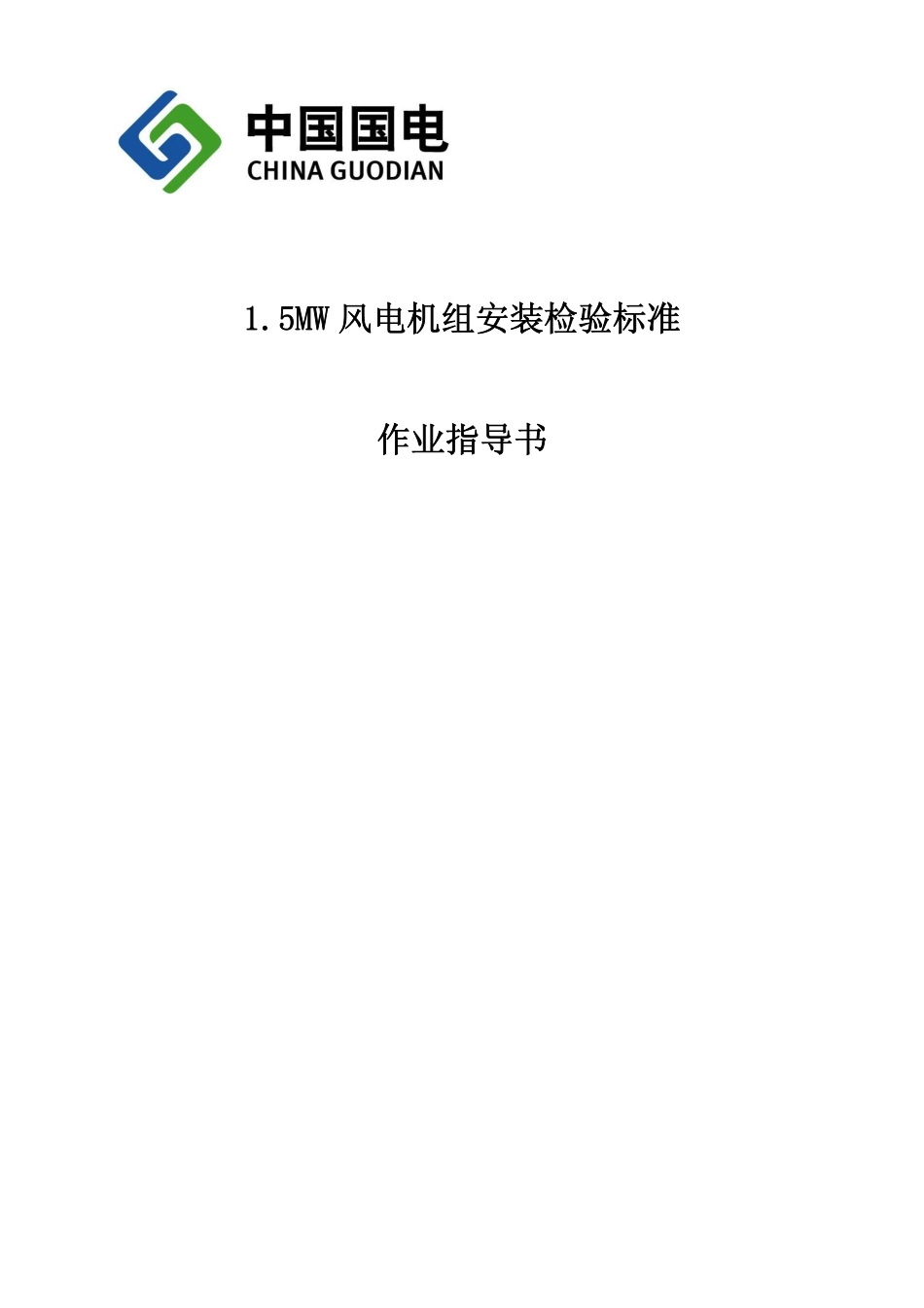

1.5MW风电机组安装检验标准作业指导书.pdf

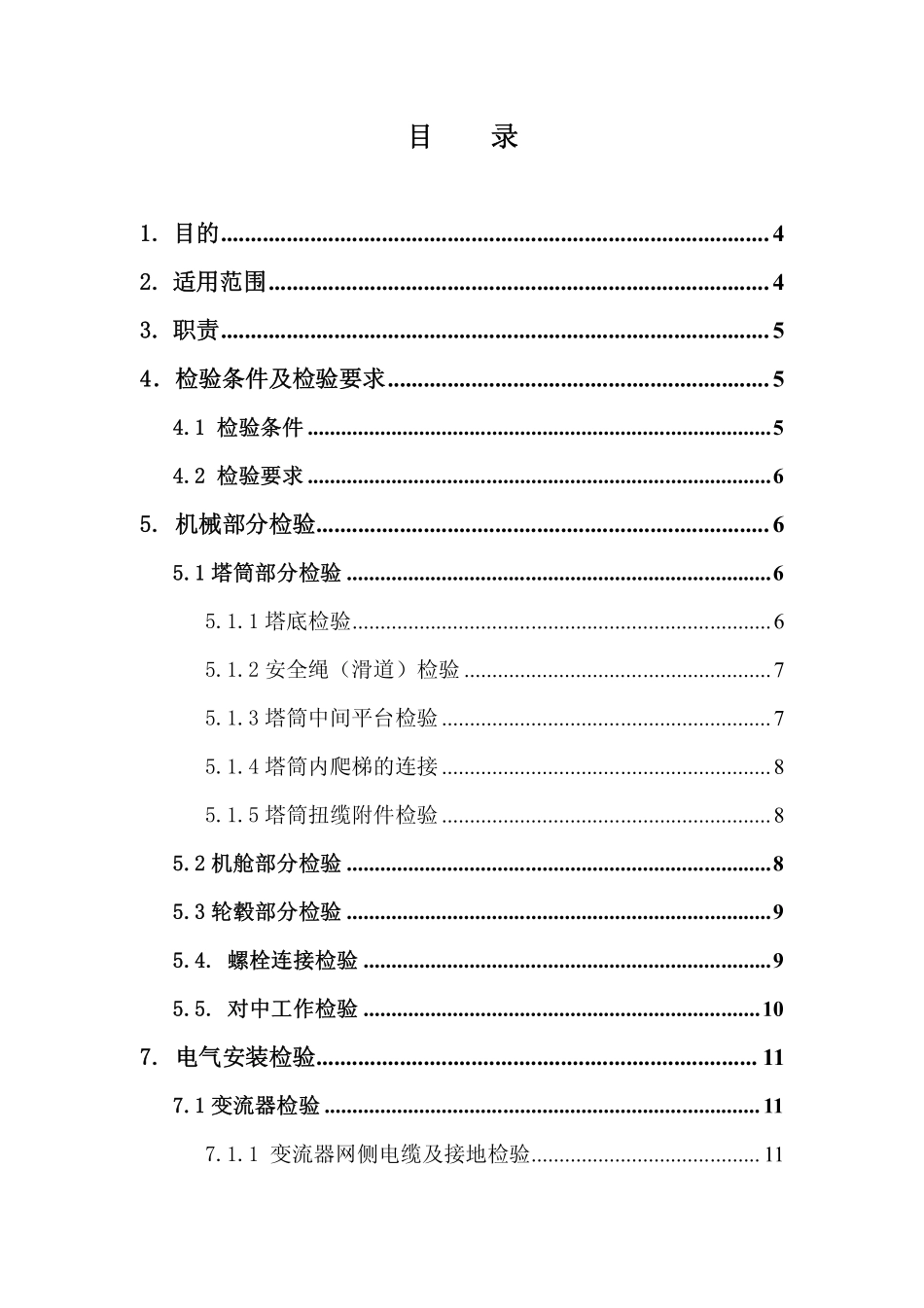

1.5MW 风电机组安装检验标准 作业指导书 1.5MW 风电机组安装检验标准 作业指导书 目目 录录 1.1.目的目的.4 2.2.适用范围适用范围.4 3.3.职责职责.5 4 4检验条件及检验要求检验条件及检验要求.5 4.1 4.1 检验条件检验条件.5 4.2 4.2 检验要求检验要求.6 5.5.机械部分检验机械部分检验.6 5.15.1 塔筒部分检验塔筒部分检验.6 5.1.1 塔底检验.6 5.1.2 安全绳（滑道）检验.7 5.1.3 塔筒中间平台检验.7 5.1.4 塔筒内爬梯的连接.8 5.1.5 塔筒扭缆附件检验.8 5.25.2 机舱部分检验机舱部分检验.8 5.35.3 轮毂部分检验轮毂部分检验.9 5.4.5.4.螺栓连接检验螺栓连接检验.9 5.5.5.5.对中工作检验对中工作检验.10 7.7.电气安装检验电气安装检验.11 7.17.1 变流器检验变流器检验.11 7.1.1 变流器网侧电缆及接地检验.11 7.1.2 变流器发电机侧电缆检验.13 7.1.3 变流器电缆防水堵头的检验.13 7.27.2 来自箱变的电源和接地检验来自箱变的电源和接地检验.14 7.2.1 箱变至塔底电源线的检验.14 7.2.2 箱变接地及箱变密封检查.14 7.3 7.3 塔底柜及平台底部电缆检验塔底柜及平台底部电缆检验.14 7.47.4 塔筒内电缆检验塔筒内电缆检验.16 7.4.1 底段塔筒内电缆检验.16 7.4.2 中段塔筒电缆检验.16 7.4.3 上段塔筒电缆检验.16 7.57.5 发电机接线检验发电机接线检验.17 7.67.6 风速仪风速仪、风向标风向标、航标灯等附件检验航标灯等附件检验.18 7.77.7 机舱内改线机舱内改线以及短接线以及短接线.18 7.87.8 扭缆开关接线及设定扭缆开关接线及设定.18 7.97.9 滑环到轮毂接线检查滑环到轮毂接线检查.19 7.107.10 发电机编码器接线的安装与检查发电机编码器接线的安装与检查.19 7.117.11 塔底接线塔底接线.19 8.8.卫生检验卫生检验.19 8.1 8.1 塔筒塔筒.19 8.28.2 机舱机舱.20 8.3 8.3 轮毂内检查轮毂内检查.20 9.9.附录附录.22 附录附录 1：螺栓力矩统计表：螺栓力矩统计表.22附录附录 2：风电机组现场安装检验记录：风电机组现场安装检验记录.24标 题：1.5MW 风电机组安装检验作业指导书 修改状态：0 文件编号：GP/WI-024 版本号：A 第 1 页 共 34 页 标 题：1.5MW 风电机组安装检验作业指导书 修改状态：0 文件编号：GP/WI-024 版本号：A 第 2 页 共 34 页 本指导书规范性引用文件本指导书规范性引用文件 下列文件对于本指导书的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本指导书。凡是不注日期的引用文件，其最新版本（包括所有的技术通知单）适用于本指导书。1、世界第一的液压扭力扳手系统操作指南 凯特克贸易（上海）有限公司；2、PITCH SYSTEM GUP 1.5MW MANUAL LTI REEnergy GmbH;3、Operating and maintenance manual Pitch-System CWE for 1.5MW wind energy turbine SSB-Antriebstechnik GmbH&Co.KG;4、TR-1.5C 型风力发电机组变桨距控制系统电气原理图-UPC1507V01 北京华电天仁控制技术有限公司；5、国电 REE 变桨培训 0601 苏州能健电气有限公司；6、ACS800-67 风力发电传动用于异步滑环发电机硬件手册 ABB 电气传动系统有限公司；7、CONVERTEAM 变频器电气安装作业指导书 Guodian Prowind1.5MW 科孚德机电（上海）有限公司；8、1.5MW 风力发电机用变频器 ID1F-WABZ-04B 株式会社日立制作所；标 题：1.5MW 风电机组安装检验作业指导书 修改状态：0 文件编号：GP/WI-024 版本号：A 第 3 页 共 34 页 9、QHVERT 系列风电变频器硬件安装手册 北京清能华福风电技术有限公司；10、南京汽轮电机集团电机资料 南京汽轮电机集团;11、运行和维护手册 DFWG1500/4 湘潭电机股份有限公司；12、OPERATING AND MAINTENANCE MANUAL DASAA 5023-4UFB VEM Sachsenwerk GmbH；13、Installation and Maintenance Manual SVENDBORG BRAKES;14、1.5MW 风机液压系统使用说明书 Parker Hannifin Motion&Control(Shanghai)Co.,Ltd.15、DOCUMENTATION Slipring Assembly 滑环技术手册 STEMMANN-TECHNIK GMBH；16、滑环总成使用维护指南 SCHLEIFRING und APPARATEBAU GmbH。标 题：1.5MW 风电机组安装检验作业指导书 修改状态：0 文件编号：GP/WI-024 版本号：A 第 4 页 共 34 页 1.1.目的目的 本作业指导书为实现国电联合动力技术有限公司生产的 1.5MW陆上风力发电机组机械和电气安装后现场检验和验收工作的规范化、流程化而制定。为现场检验和验收工作提供依据，并指导现场检验和验收人员科学合理地组织好风电机组机械和电气安装后现场检验和验收工作，提高工作效率保证验收质量，为机组顺利地启动运行提供保障。2.2.适用范围适用范围 本指导书由北京国电思达科技有限公司组织编制、审查、批准后生效，在风机安装调试现场执行。本作业指导书适用于国电联合动力技术有限公司生产的 1.5MW陆上风力发电机组现场机械和电气安装后的检验和验收工作，现场机械和电气检验人员必须详细阅读和理解本指导书，严格执行验收标准（注意不同风场所用塔筒、叶片有所区别验收有所不同），以保证工作人员和风力发电设备的安全,保障工程进度和质量。标 题：1.5MW 风电机组安装检验作业指导书 修改状态：0 文件编号：GP/WI-024 版本号：A 第 5 页 共 34 页 3.职责3.职责北京国电思达科技有限公司为现场机械安装和电装验收工作提供检验标准，并协同业主、监理、施工方等单位进行设备的验收工作。4检验条件及检验要求 4检验条件及检验要求 4.1 检验条件 4.1 检验条件 a.为了控制隐蔽工程，验收前施工方必须将风电机组现场吊装记录、风电机组现场电装记录、电缆跟踪裁剪表、现场风电机组机械对中记录等相关记录交与我方存档。b.施工方向业主、监理提出验收申请后，我方协助业主、监理验收风机施工质量。c.施工方准备检验工具有：220/380V两用交流发电机一台、100米16的棉绳、带漏电保护器的10m插排、工作灯、活动扳手、万用表、1/2棘轮扳手、加长杆、10mm套筒、8mm套筒、13mm套筒、13mm扳手、18mm两用扳手、18mm套筒、24mm扳手、24mm套筒、50mm套筒、41mm套筒、65mm1寸半套筒、小一字螺丝刀、变桨手操盒1套、工具包，塔筒力矩验收时需要准备此塔筒类型螺栓套筒等。标 题：1.5MW 风电机组安装检验作业指导书 修改状态：0 文件编号：GP/WI-024 版本号：A 第 6 页 共 34 页 d.联合动力公司准备的工具：200nm力矩扳手、600nm或400nm力矩扳手（根据塔筒类型选择这两种力矩扳手）、3000nm扭力倍增器、6000nm扭力倍增器或10000nm扭力倍增器（根据塔筒类型选择这两种扭力倍增器）、3/4转3/4转换接头、扭矩扳手棘轮插头1418 3/4寸、扭矩扳手棘轮插头912 1/2寸。4.2 检验要求 4.2 检验要求 a.风机吊装、电装结束后，在验收前施工方必须自检风机无缺陷后，我方才能检验风机。b.螺栓力矩完成 48 小时以后，才能对螺栓进行验收。c.同一风机同一缺陷验收第 3 次没整改的，拒绝验收此风机，并联系业主列为永久缺陷。5.机械部分检验5.机械部分检验5.1 塔筒部分检验 5.1 塔筒部分检验 5.1.1 塔底检验 a.塔筒外爬梯连接，爬梯连接板必须在塔筒连接板外侧，连接螺栓是 M16 的,用防松螺母扭紧；爬梯附件齐全，螺栓紧固。b.塔筒门附件齐全，开关自如。门轴销无开焊现象。密封胶 标 题：1.5MW 风电机组安装检验作业指导书 修改状态：0 文件编号：GP/WI-024 版本号：A 第 7 页 共 34 页 条牢固可靠，无开胶现象。c.电器平台底脚平稳。盖板和支架固定牢固，螺栓、垫片齐全。变频器、塔底柜、小干变和电气平台连接牢固，螺栓齐全。人孔盖板轴销和轴套型号合适，无开焊现象，轴销用开口钢销锁死。接地横梁、基础环和基础内接地扁铁之间焊接牢固。平台扶手与平台连接牢固，螺栓齐全。5.1.2 安全绳（滑道）检验 a.爬梯上、下安全绳（滑道）连接装置必须安装在爬梯中间，并且保证安全绳（滑道）连接牢固。安全绳上、下绷紧，中间无硬弯、毛刺，安全滑道连接处必须对齐无间隙，保证安全带滑块上下自如。b.安全绳头不要折的太长，必须用热缩或绝缘胶带包裹。5.1.3 塔筒中间平台检验 a所有平台下支撑“工”字钢与塔筒固定牢靠，无开焊现象。平台铁板连接牢固，螺栓齐全。平台上部一周与塔筒连接扁铁牢固可靠无开焊现象，螺栓齐全。b.平台所有人孔盖板、吊孔盖板轴销与轴套型号合适，无开焊现象，并用开口钢销锁紧。人孔盖板开启后与平台盖板成 45度角，关闭时把手在下方。吊孔盖板开启后，在合适位置有门挡 标 题：1.5MW 风电机组安装检验作业指导书 修改状态：0 文件编号：GP/WI-024 版本号：A 第 8 页 共 34 页 片，关闭后缝隙大小合适。所有盖板胶皮护条无脱落现象。c.灯具、控制开关完好、固定可靠，照明线路接线规范；灯具表层保护膜已被去除；灯具能正常工作。5.1.4 塔筒内爬梯的连接 a.塔筒内上下爬梯连接，连接板合适，螺栓、垫片齐全，所有螺母方向朝外。b.爬梯和塔筒连接扁铁牢固可靠，无脆断、开焊现象。横穿爬梯与扁铁螺杆要足够长，两头用防松螺母扭紧。5.1.5 塔筒扭缆附件检验 a.扭缆保护筒上下固定牢固，上下垂直，都在塔筒中心位置。上下口内侧都是 45 度倒角，手感平滑。b.电缆滚筒表面平滑，位置调整在中心。和电缆处于同一平面，左右也无偏差。c.马鞍桥下方第一排电缆夹螺母必须向塔筒壁一侧，受力均匀，紧固牢靠，并用胶皮包裹。d.吊孔扶手手感光滑，无毛刺，固定牢固。5.25.2 机舱部分检验机舱部分检验 a.机舱前脸和机舱罩连接牢固，螺栓齐全长短一致，密封严 标 题：1.5MW 风电机组安装检验作业指导书 修改状态：0 文件编号：GP/WI-024 版本号：A 第 9 页 共 34 页 密无缝隙。所有与机舱罩连接的附件螺栓都用密封胶密封。b.机舱外进线，密封无缝隙。气象架与机舱罩连接牢固。c.机舱所有盖板安装牢固，附件齐全（锁链或是钢丝绳）。d.机舱内所有温度传感器、机械锁接近开关、刹车磨损传感器、液压站的压力表等完好。e.高速刹车夹钳和刹车片之间有明显间隙；刹车片、刹车盘完好，无磨损；高速轴防护罩无变形。5.35.3 轮毂部分检验轮毂部分检验 a.轮毂整流罩前端盖螺栓齐全，紧固可靠，密封严密。b.轮毂内所有控制柜盖板牢固可靠，接线插头全部恢复。c.叶片与轮毂连接零点正确，限位开关无损坏。d.所有变桨电机无吊环，轮毂内无杂物。e轮毂内电缆绑扎固定可靠。5.45.4.螺栓螺栓连接连接检验检验 要求检查塔筒内所有连接螺栓，以及塔筒与机舱、机舱与轮毂、轮毂与叶片等连接处的所有螺栓。应注意以下几点：所有螺栓必须装配齐全、无锈蚀，除机舱与轮毂连接螺栓、轮毂与叶片连接螺栓外其它螺栓必须加垫片，并且确保所 标 题：1.5MW 风电机组安装检验作业指
