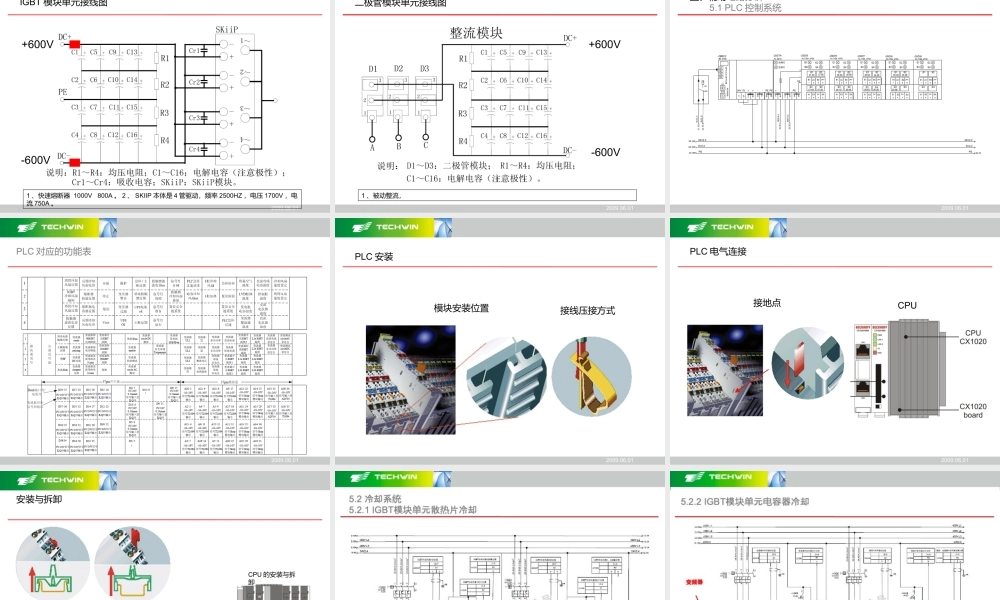

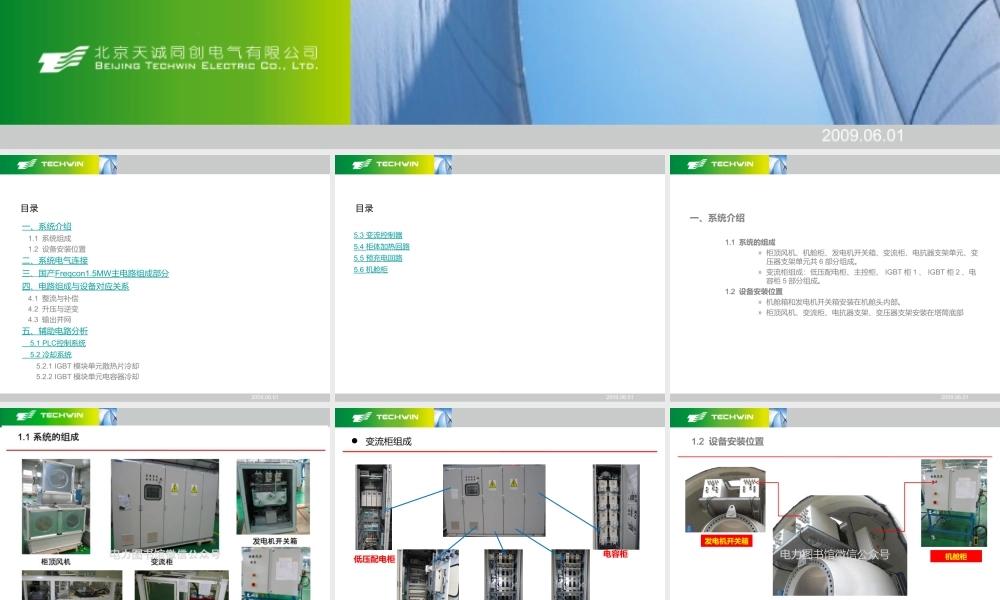

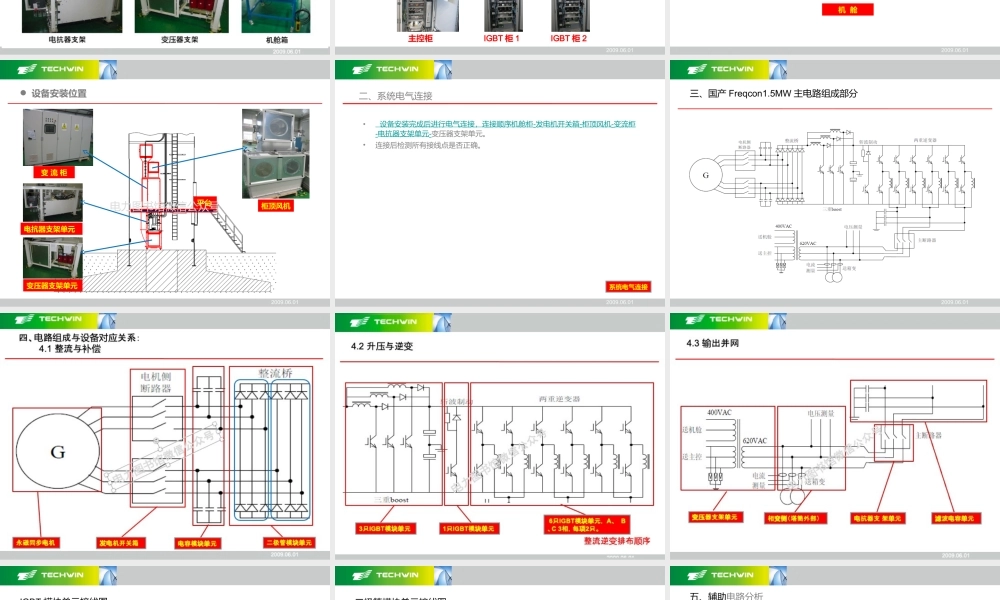

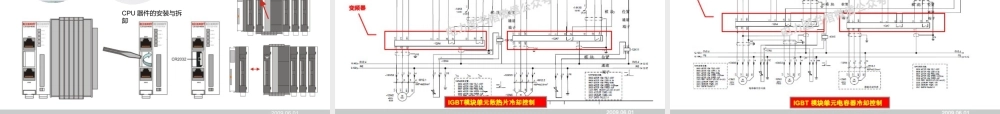

2009.06.01 国产Freqcon 1.5MW电气原理介绍 2009.06.01 目录 一、系一、系统统介介绍绍 1.1 系统组成 1.2 设备安装位置 二、系二、系统电统电气气连连接接 三、国三、国产产Freqcon1.5MW主主电电路路组组成部分成部分 四、四、电电路路组组成与成与设备对应设备对应关系关系 4.1 整流与补偿 4.2 升压与逆变 4.3 输出并网 五、五、辅辅助助电电路分析路分析 5.1 PLC控制系统 5.2 冷却系统 5.2.1 IGBT模块单元散热片冷却 5.2.2 IGBT模块单元电容器冷却 2009.06.01 2009.06.01 5.3 变流控制器 5.4 柜体加热回路 5.5 预充电回路 5.6 机舱柜 目录 2009.06.01 一、系一、系统统介介绍绍 1.1 系系统统的的组组成成 柜顶风机、机舱柜、发电机开关箱、变流柜、电抗器支架单元、变压器支架单元共6部分组成。变流柜组成：低压配电柜、主控柜、IGBT柜1、IGBT柜2、电容柜5部分组成。1.2 设备设备安装位置安装位置 机舱箱和发电机开关箱安装在机舱头内部。柜顶风机、变流柜、电抗器支架、变压器支架安装在塔筒底部 2009.06.01 2009.06.01 变流柜组成 低低压压配配电电柜柜 主控柜主控柜 IGBT柜柜1 IGBT柜柜2 电电容柜容柜 2009.06.01 1.2 设备设备安装位置安装位置 发电发电机开关箱机开关箱 机机 舱舱 机机舱舱柜柜 电力图书馆微信公众号 2009.06.01 柜柜顶风顶风机机 电电抗器支架抗器支架单单元元 变压变压器支架器支架单单元元 变变 流流 柜柜 平台平台 设备设备安装位置安装位置 电力图书馆微信公众号 2009.06.01 二、系统电气连接 设备安装完成后进行电气连接，连接顺序机舱柜-发电机开关箱-柜顶风机-变流柜-电抗器支架单元-变压器支架单元。连接后检测所有接线点是否正确。系系统电统电气气连连接接 2009.06.01 三、国产Freqcon1.5MW主电路组成部分 2009.06.01 四、电路组成与设备对应关系：4.1 整流与补偿 2009.06.01 2009.06.01 2009.06.01 IGBT模块单元接线图+600V-600V 1、快速熔断器 1000V 800A。2、SKIIP本体是4管驱动，频率2500HZ，电压1700V，电流750A。2009.06.01 二极管模块单元接线图+600V-600V 1、被动整流，2009.06.01 五、辅助电路分析 5.1 PLC控制系统 2009.06.01 PLC对应的功能表 2009.06.01 PLC安装 模块安装位置 接线压接方式 2009.06.01 PLC电气连接 接地点 CPU 2009.06.01 安装与拆卸 CPU的安装与拆卸 CPU器件的安装与拆卸 2009.06.01 2009.06.01 2009.06.01 5.3 变流控制器 2009.06.01 变流控制器安装位置 变流控制器与IGBT模块单元相连，主要用于控制IGBT模块单元输入、输出信号、温度数据、启动信号和PLC信号，经过运算后送入相应的控制端。主控柜 IGBT柜1、2 2009.06.01 5.4 柜体加热回路 2009.06.01 主控柜主控柜 IGBT柜柜1、2 加热设备为230V，800W，该加热设备是对PLC、触摸屏进行加热，因触摸屏在低温下不能启动，该加热设备还可以除潮。加热设备为230V，800W，该加热设备是对IGBT模块单元进行加热，模块单元在低温下不能启动，该加热设备还可以除潮。加热设备安装位置 说明：加热设备的启动由温度控制器来控制。2009.06.01 5.5 预充电回路 3Q8.1 3Q8.2 11K2 3R8 注：启动前先进行充电，充电时间由充电电压决定 2009.06.01 预充电元件安装位置 充电回路：一端接在框架开关的下口，另一端端就在开关的上口。达到设置的电压后断开此回路，框架开关闭合。放电回路：一端接在正、负直流母排上，另端经过接触器接在PE排上。2009.06.01 5.6 机舱柜 电源由变压器支架上的变压器提供，机舱柜主读入机舱上位置信号、偏航液压信号、发电机转速信号、叶轮转速信号、叶轮锁定、温度信号及安全信号等，对以上信号经过运算处理后通过PLC子站传至主控柜PLC主站进行控制。2009.06.01 Thanks
