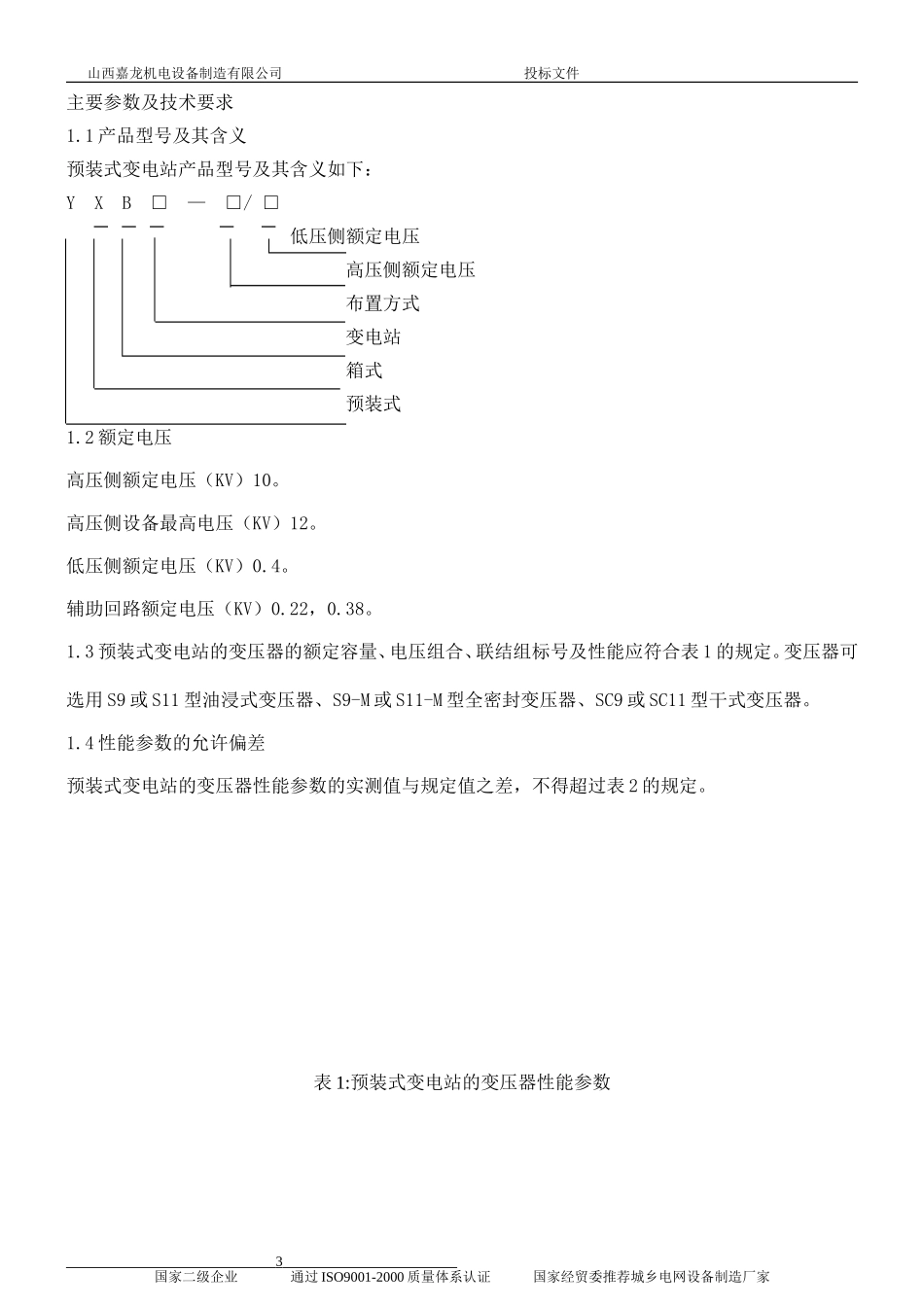

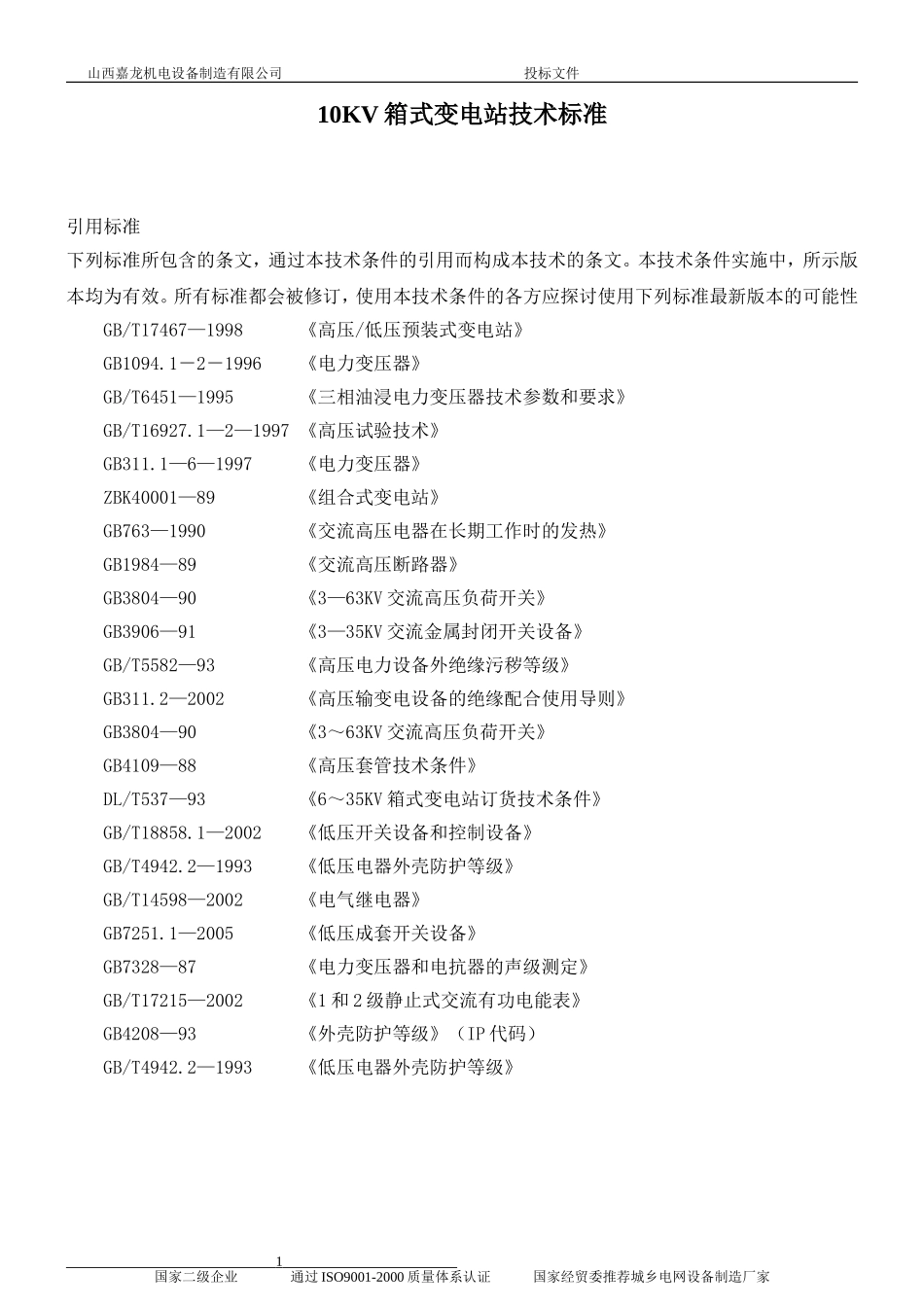

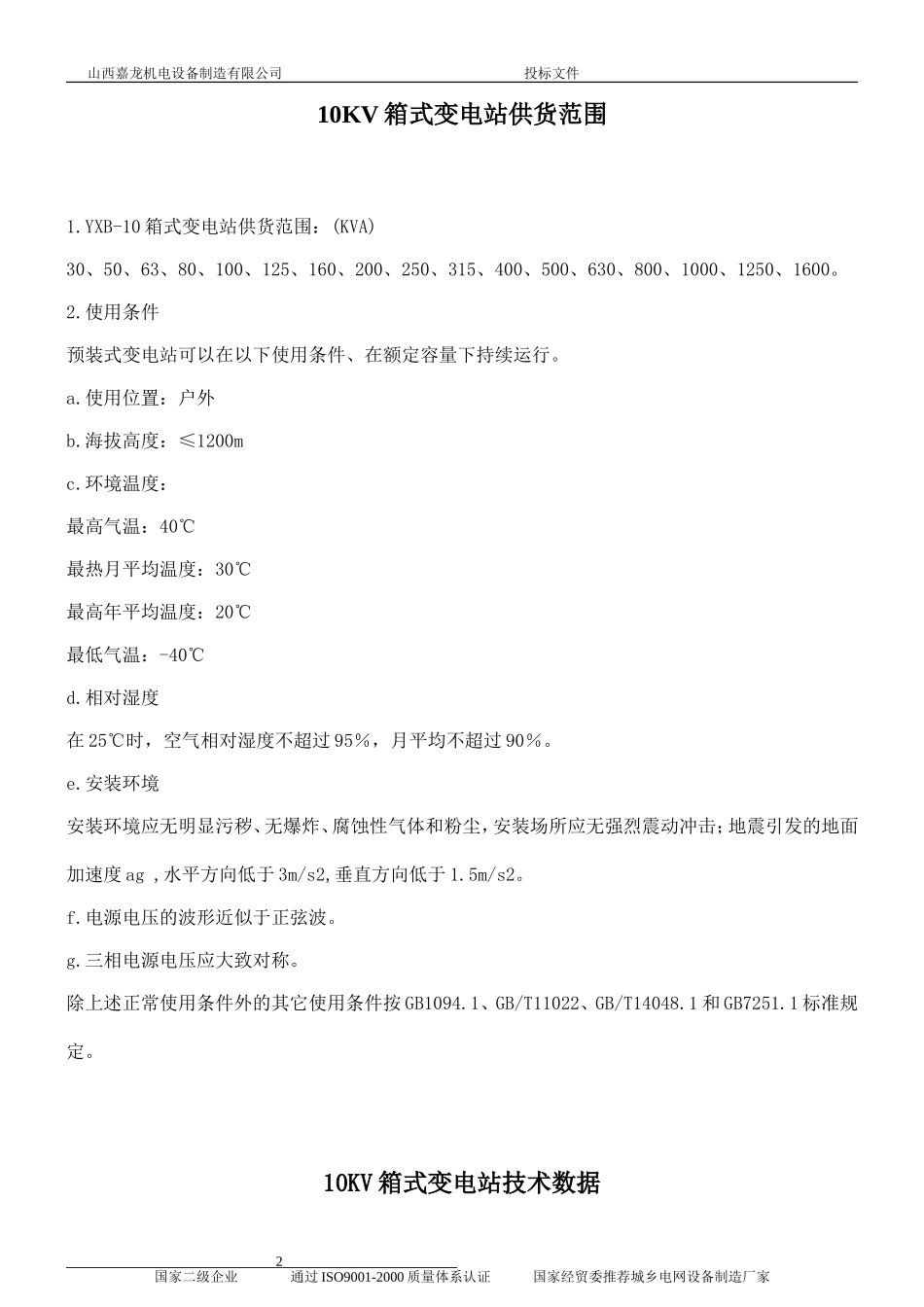

山西嘉龙机电设备制造有限公司 投标文件 10KV箱式变电站技术标准 引用标准 下列标准所包含的条文，通过本技术条件的引用而构成本技术的条文。本技术条件实施中，所示版本均为有效。所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。 GB/T17467—1998 《高压/低压预装式变电站》 GB1094.1－2－1996 《电力变压器》 GB/T6451—1995 《三相油浸电力变压器技术参数和要求》 GB/T16927.1—2—1997 《高压试验技术》 GB311.1—6—1997 《电力变压器》 ZBK40001—89 《组合式变电站》 GB763—1990 《交流高压电器在长期工作时的发热》 GB1984—89 《交流高压断路器》 GB3804—90 《3—63KV交流高压负荷开关》 GB3906—91 《3—35KV交流金属封闭开关设备》 GB/T5582—93 《高压电力设备外绝缘污秽等级》 GB311.2—2002 《高压输变电设备的绝缘配合使用导则》 GB3804—90 《3～63KV交流高压负荷开关》 GB4109—88 《高压套管技术条件》 DL/T537—93 《6～35KV箱式变电站订货技术条件》 GB/T18858.1—2002 《低压开关设备和控制设备》 GB/T4942.2—1993 《低压电器外壳防护等级》 GB/T14598—2002 《电气继电器》 GB7251.1—2005 《低压成套开关设备》 GB7328—87 《电力变压器和电抗器的声级测定》 GB/T17215—2002 《1和2级静止式交流有功电能表》 GB4208—93 《外壳防护等级》（IP代码） GB/T4942.2—1993 《低压电器外壳防护等级》 10KV箱式变电站供货范围 1.YXB-10箱式变电站供货范围：(KVA) 30、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600。 2.使用条件 预装式变电站可以在以下使用条件、在额定容量下持续运行。 a.使用位置：户外 b.海拔高度：≤1200m c.环境温度： 最高气温：40℃ 最热月平均温度：30℃ 最高年平均温度：20℃ 最低气温：-40℃ d.相对湿度 在25℃时，空气相对湿度不超过95％，月平均不超过90％。 e.安装环境 安装环境应无明显污秽、无爆炸、腐蚀性气体和粉尘，安装场所应无强烈震动冲击；地震引发的地面加速度ag ,水平方向低于3m/s2,垂直方向低于1.5m/s2。 f.电源电压的波形近似于正弦波。 g.三相电源电压应大致对称。 除上述正常使用条件外的其它使用条件按GB1094.1、GB/T11022、GB/T14048.1和GB7251.1标准规定。 10KV箱式变电站技术数据 主要参数及技术要求 1.1产品型号及其含义 预装式变电站产品型号及其含义如下： Y X B □ — □/ □ 低压侧额定电压 高压侧额定电压 布置方式 变电站 箱式 预装式 1.2额定电压 高压侧额定电压（KV）10。 高压侧设备最高电压（KV）12。 低压侧额定电压（KV）0.4。 辅助回路额定电压（KV）0.22，0.38。 1.3预装式变电站的变压器的额定容量、电压组合、联结组标号及性能应符合表1的规定。变压器可选用S9或S11型油浸式变压器、S9-M或S11-M型全密封变压器、SC9或SC11型干式变压器。 1.4性能参数的允许偏差 预装式变电站的变压器性能参数的实测值与规定值之差，不得超过表2的规定。 表1:预装式变电站的变压器性能参数 额定容量KVA 电压组合 联结组 标号 空载损耗KW 负载损耗KW 空载电流％ 短路阻抗％ 高压KV 高压分接范围 低压KV 30 10 ±2× 2.5﹪ 或±5﹪ 0.4 YNyno Yyno Dyn11 0.10 0.14 0.6 2.1 4.0 50 0.13 0.18 0.87 0.95 2.0 63 0.15 0.20 1.04 1.12 1.9 80 0.18 0.25 1.25 1.36 1.8 100 0.20 0.29 1.50 1.62 1.6 125 0.24 0.34 1.80 1.95 1.5 160 0.28 0.39 2.20 2.40 1.4 200 0.33 0.47 2.60 2.80 1.3 250 0.40 0.57 3.05 3.25 1.2 315 0.48 0.68 3.65 3.25 1.1 400 0.57 0.80 4.30 4.50 1.0 500 0.68 0.97 5.10 5.30 1.0 630 0.81 1.15 6.20 6.40 0.9 4.5 800 0.98 1.40 7.50 8.00 0.8 1000 1.15 1.65 10.30 10.90 0.7 1250 1.40 1.95 12.00 12.80 0.6 1600 1.65 2.35 14.50 15.50 0.6 注：空载损耗斜线上方为S11系列变压器空载损耗数值，斜线下方为S9系列变压器空载损耗数值。 负载损耗斜线上方为变压器联结组YNyno和Yyno的负载损耗数值，斜线下方为变压器联结组Dyn11的负载损耗数值。 表2：性能参数的允许偏差 项目 偏差％ 总损耗 +10 空载损耗 +15 负载损耗 +15 阻抗电压 ±10 空载电流 +30 电压比 ±0.5 2.高压配电装置 2.1高压主回路方案：见“YXB-10型箱式变电站安装使用说明书”。 2.2高压选型 2.2.1高压开关选型： 进口SF6负荷开关（选用ABB，配置SFLAJ-10碰撞式熔断器） 2.2.2技术参数： 额定电压： 10KV 最高电压： 12KV 额定频率： 50Hz 额定电流： 400、630、1250（A） 额定短路关合电流： 25、40、50、62.5（KV） 1min工频耐受电压：相间、相对地42KV 隔离断口48KV 雷电冲击耐受电压： 相间、相对地95KV,隔离断口110KV。 机械寿命： 5000次 2.2.3 SFLAJ-10碰撞式熔断器技术参数（配置高敏熔丝，留备用熔丝，一用一备） 额定电压： 10KV 最高电压： 12KV 额定电流： 40A 额定频率： 50Hz 熔丝额定电流： 40A 额定开断电流： 20KA 2.2.4接地及带电显示及过电压保护 高压电器在规定部位装设接地开关和带电显示器。 过电压保护：在母线部位安装氧化锌避雷器。 2.2.5变压器采用多功能保护器保护。 2.3进线方式：电缆；出线方式：铜母排。 2.4计量方式：计量柜内装有电子式电度表。 2.5高压电器设备设有完善的电气和机械连锁装置，满足五防要求。 2.6高压室所有连线均有明显的相别标记。柜门标有主回路线路图及操作和注意事项，并安装有便于观察的观察窗。各信号反馈均装有仪表显示。 3.低压配电装置 3.1低压主回路方案：见“YXB-10型箱式变电站安装使用说明书”。 3.2 低压主开关类型和型号：低压框架式断路器CW-□ 低压分开关类型和型号：低压塑壳断路器M1-□ 3.3 0.4KV塑壳断路器M1-□主要技术参数： 额定电压：400V 额定绝缘电压：800V 额定电流：400、200、100（A） 额定开断电流：50KA 额定热稳定电流：80KA 热稳定时间：1S 机械寿命：10000次 额定短路电流开断次数：3000次 合闸时间：≤0.08S 分闸时间：0.025S 飞弧距离：0mm 极数：3P 绝缘水平：1min工频耐受电压：2.5KV（对地、相间、断口） 安装方式：固定式 储能方式：手动操作 3.4接线方式 进线方式：铜母排；出线方式：电缆。 3.5计量方式：总柜装设电子式电度表 3.6低压电器设备连线均有明显的相别标记。柜门标有主回路线路图及操作和注意事项。各信号反馈均装有仪表显示。电容补偿采用自动投切装置。具有变压器综合监测功能，具有红外抄收功能并可通过RS485向外传输。 10KV箱式变电站设备/材料技术性能描述 1.设备描述 10KV箱式变电站及其配套变压器的生产所用设备共370余台（套），试验设备60余台（套），工装、模具等共230余件（套）。生产设备有先进的数控硅钢片剪切线，变压法真空干燥设备，远红外烘干炉，数控线切割机，CO2气体保护焊机，大型立绕机，空压站，液压剪板机，液压折弯机，液压冲床，大型热压机，大型龙门刨床，大型立式铣床，倍频发电机组，50T双梁桥吊等。试验设备有高压试验站，各种低压试验设备。工装、模具有各种可调绕线模，冲模，胶垫模等。 以上设备性能优越，状况良好，能完全满足各规格箱变的生产、检验及试验，确保为用户提供高质量的箱式变电站。 2.材料性能 2.1箱体 2.1.1箱体材料采用彩钢复合板及铝合金或不锈钢板，厚度不小于2mm，其防护等级为IP23。箱体四周采用双层结构，内层为隔热阻燃的夹层。箱盖为起脊式，斜度大于3°有防雨檐，夹层中为新型材料制成的隔热层。 2.1.2箱体具有足够的强度，设专用起吊挂环。在起吊、运输和安装中无变形或损伤。 2.1.3箱体布置为高压室、低压室、变压器室及维修走廊，整体呈矩形布置。 2.1.4箱体上所有的门向外开，开启角度不小于105°，并设有定位装置。内有缓冲及密封装置
