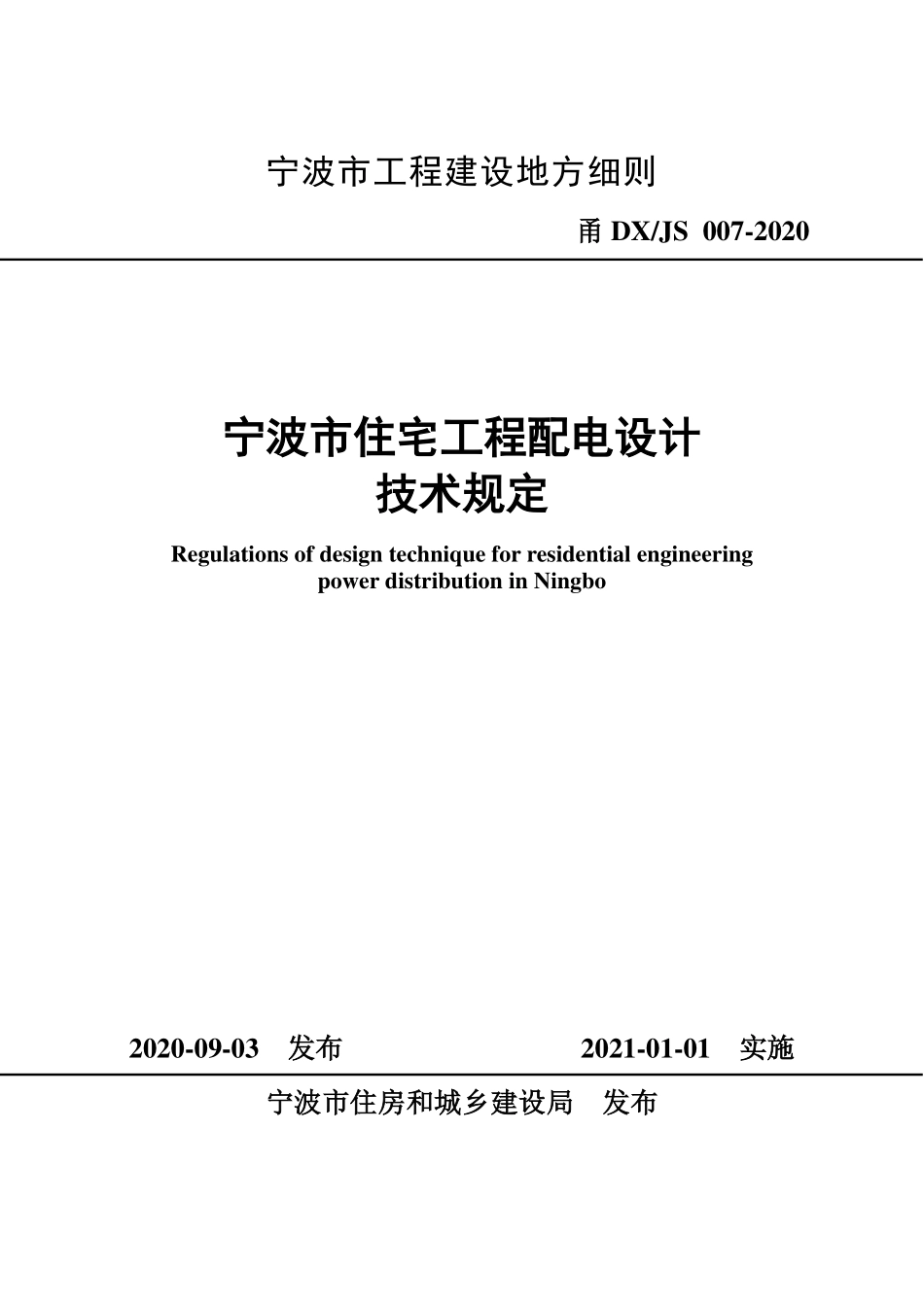

宁波市工程建设地方细则 甬甬 DX/JS 007-2020 宁波市住宅工程配电设计宁波市住宅工程配电设计 技术规定技术规定 Regulations of design technique for residential engineering power distribution in Ningbo 2020-09-03 发布发布 2021-01-01 实施实施 宁波市住房和城乡建设局宁波市住房和城乡建设局 发布发布 1 宁波市工程建设地方细则 宁波市住宅工程配电设计 技术规定 Regulations of design technique for residential engineering power distribution in Ningbo 甬甬 DX/JS 007-2020 主编单位：宁波市电力设计院有限公司 参编单位：国网浙江省电力有限公司宁波供电公司 宁波市建筑设计研究院有限公司 宁波市房屋建筑设计研究院有限公司 浙江华展工程研究设计院有限公司 宁波市城建设计研究院有限公司 宁波市建筑电气学术委员会 宁波市电力行业协会 批准部门：宁波市住房和城乡建设局 实施日期：2021 年 1 月 1 日 2 甬建发202078 号 各区县（市）、功能园区住房城乡建设主管部门，有关单位：为推进住宅配电工程标准化、智能化建设，统一和规范住宅配电设计要求，根据民用建筑设计统一标准GB50352 和供配电系统设计规范GB50052 等标准规范，结合我市住宅配电工程实践经验，我局组织宁波市电力设计院有限公司等单位对宁波市住宅工程配电设计技术规定（2014 甬 SB-01）进行了修订，经公开征求意见，并通过专家评审，现批准发布，编号为：甬 DX/JS 007-2020，自2021年1月1日起提交施工图设计审查文件的项目，均应严格执行本规定，宁波市住宅工程配电设计技术规定（2014 甬 SB-01）同时废止。现将有关要求通知如下：3 一、严格落实各方主体责任。建设单位对勘察设计质量负首要责任，不得要求勘察设计单位以优化或变相优化为理由降低设计标准，压缩建设成本。勘察设计单位应当严格按本规定开展施工图设计工作，施工图审查机构对不按照本规定进行勘察设计 的，不得颁发施工图审查合格证书。二、加强事中事后监管。各区县（市）住房城乡建设主管部门在开展工程质量监督时，应当督促施工、监理单位严格按图施工，不得通过设计变更联系单等方式降低本规定设计标准，确保设计成果得到有效落实，切实从源头上提高工程质量安全水平。三、加强信用信息公开。开发建设、勘察设计、施工图设计审查、施工、监理单位及其相关责任人员违反本规定进行施工图设计、施工图审查、施工、监理的，属地住房城乡建设主管部门应当切实查清责任，并依据有关信用信息管理办法，对相关责任单位和责任人实施惩戒，确保本规定得到有效和全面落实。本实施规定由宁波市住房和城乡建设局负责管理和解释，电子文本可在宁波建设网（http:/ 2020 年 9 月 3 日 4 前前 言言 随着宁波市经济建设发展和市民生活质量日益提高，用户对供电可靠性要求越来越高，尤其是智能电网建设带动了电力技术的迅速发展和新设备、新技术的应用，原宁波市住宅工程配电设计技术规定（试行）(2014 甬 SB-01）已不能适应当前发展的需要。为了推进住宅配电工程规范化、标准化、智能化，保障住宅配电工程的建设质量，发挥建设投资效益，结合现行国家及行业的有关规范、标准，对原规定进行重新编制。住宅配电是一项系统工程，21 世纪的住宅工程势必向科技、环保、智能化方向发展，大量电子设备进入家庭，着重抓好配电安全、电能质量、容量需求、节能环保及运行经济性，使本规定能与远期发展相衔接。本规定结合目前宁波市配电网发展形势，对住宅负荷容量计算方式进行了调整，调整了变电所配置要求，并增加了光伏和充电桩系统设计要求。本规定共分十章，主要内容有：总则、术语和定义、供配电系统、变电所、电能计量及能耗监测系统、低压配电系统、导体选择及敷设方式、防雷与接地、光伏系统、充电桩配电系统。本规定由宁波市住房和城乡建设局负责管理并解释。在执行过程中如有需要修订或补充之处，请将意见或有关资料寄送至宁波市住房和城乡建设局（地址：宁波市鄞州区松下街 595 号住建局大楼科技设计处），以供今后修订时参考。本规定主编单位、参编单位及主要起草人、主要审查人：主编单位：主编单位：宁波市电力设计院有限公司 参编单位：参编单位：国网浙江省电力有限公司宁波供电公司 宁波市建筑设计研究院有限公司 宁波市房屋建筑设计研究院有限公司 浙江华展工程研究设计院有限公司 5 宁波市城建设计研究院有限公司 宁波市建筑电气学术委员会 宁波市电力行业协会 主要起草人：主要起草人：张 洁 张新跃 裴梓翔 戴晓红 秦如意 张喜庆 曹 云 龚明波 王长江 赵智君 胡莹坚 戴剑波 严浩军 刘 峰 余萃卓 屠新强 竺 森 王伟乾 李 楠 邬程欢 主要审查人：主要审查人：徐嘉龙 周宏辉 王激华 陈高辉 舒 恺 马益平 杨 彤 方健美 张聚伟 顾友文 唐永红 1 目 次 1 总 则.1 2 术语和定义.3 3 供配电系统.5 3.1 负荷分级.5 3.2 电源及供电要求.5 3.3 容量统计及计算.6 4 变电所.8 4.1 一般规定.8 4.2 设置原则.8 4.3 环网室.9 4.4 小区公用变电所.9 4.5 小区专用变电所.10 4.6 配电设施智能化.11 4.7 电能质量.11 4.8 相关专业要求.12 5 电能计量及能耗监测系统.14 5.1 一般要求.14 5.2 小区用户计量.14 5.3 充电桩计量.15 5.4 光伏计量.16 5.5 小区专用变电所计量.16 2 5.6 能耗监测.16 6 低压配电系统.17 6.1 一般规定.17 6.2 公共部位要求.17 6.3 户内要求.18 7 导体选择及敷设方式.20 7.1 导体及线缆选择.20 7.2 线缆的敷设方式.21 7.3 室外线路敷设.22 8 防雷与接地.23 8.1 防雷分类.23 8.2 防雷.23 8.3 接地.23 9 光伏系统.25 9.1 一般要求.25 9.2 接入要求.25 9.3 并网要求.26 10 充电桩配电系统.27 10.1 一般要求.27 10.2 供电与配电.27 10.3 配电线路.28 附录 A 附图.29 3 图 A-1 10kV 单环电缆网.29 图 A-2 10kV 双环电缆网.29 图 A-3 10kV 环网室配电装置配置接线图一.30 图 A-4 10kV 环网室配电装置配置接线图二.31 图 A-5 10kV 环网室电气平面图（单列布置）.32 图 A-6 10kV 环网室电气剖面图（单列布置）.33 图 A-7 10kV 环网室电气平面图（双列布置）.34 图 A-8 10kV 环网室电气剖面图（双列布置）.35 图 A-9 单相住户配电箱系统图.36 图 A-10 三相住户配电箱系统图.37 图 A-11 电缆井道最小尺寸示意图.38 图 A-12 全系统将 N 与 PE 分开的 TN-S 系统.39 图 A-13 在装置的受电点将 PEN 分离成 PE 和 N 的 3 相 4 线制的 TN-C-S 系统.40 附录 B 用词说明.41 附：条文说明.42 1 1 总总 则则 1.0.1 主要内容 为适应居民生活水平日益提高的需要，促进住宅小区供配电设施建设与社会经济发展、国家能源发展战略相协调，结合我市经济发展和配电网现状，本着以人为本、安全经济、实用、适度超前的原则，特制定本规定。本规定明确了住宅小区 10kV、380V/220V 系统供配电原则、变电所设施原则、低压配电原则、导体选择及敷设原则等系统技术要求。本规定以 10kV 及以下系统为例，20kV 系统参照执行。1.0.2 适用范围 本规定适用于宁波市行政区域内新建、扩建、改建 10kV 及以下住宅小区的室内外配电工程设计。农居小区可参照本规定。住宅配电工程的设备和元器件应选用符合国家标准的优质、节能、安全可靠的产品，优先选用体积小、容量大、污染少、免维护的智能、节能产品。住宅配电工程设计应根据工程特点、规模和发展规划，适当满足居民不断提升的用电需求和高质量建设需求。住宅工程配电设计除应满足本规定要求外，还应符合国家、行业及地方的相关标准规范。1.0.3 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。电能质量电压波动和闪变GB 12326 三相配电变压器能效限定值及能效等级GB20052 建筑设计防火规范GB50016 建筑照明设计标准GB50034 供配电系统设计规范GB50052 20kV 及以下变电所设计规范GB50053 低压配电设计规范GB50054 建筑物防雷设计规范GB50057 2 汽车库、修车库、停车场设计防火规范GB50067 住宅设计规范GB50096 城市居住区规划设计规范GB50180 建筑物电子信息系统防雷技术规范GB50343 民用建筑设计统一标准GB50352 住宅建筑规范GB50368 城市配电网规划设计规范GB50613 消防应急照明和疏散指示系统技术标准GB51309 民用建筑电气设计标准GB51348 电能质量公用电网谐波GB/T 14549 电能质量三相电压允许不平衡度GB/T 15543 交流电气装置的接地设计规范GB/T 50065 车库建筑设计规范JGJ100 住宅建筑电气设计规范JGJ242 装配式住宅建筑设计标准JGJ/T398 中低压配电网改造技术导则DL/T599-2016 家庭屋顶光伏电源接入电网技术规范DB33/T 2189-2019 住宅设计标准DB33/1006-2017 宁波市住宅设计实施细则甬 DX/JS 003-2020 宁波市全装修住宅设计技术细则2019 甬 DX-09 宁波市建筑屋顶光伏系统建设技术细则2019 甬 DX-10 宁波市民用建筑电动汽车充电设施和充电设备技术规定甬DX/JS 008-2020 3 2 术语和定义 术语和定义 2.0.1 住宅小区 本规定中住宅小区泛指不同居住人口规模的，配建有公共服务设施的居住生活聚居地。2.0.2 公共服务设施 一般称公建，是与居住人口规模相对应配建的，为居民服务和使用的各类设施（含中小学、幼儿园、医疗服务机构、会所、居委会、银行、商业服务网点等）。2.0.3 高层住宅 高层住宅指建筑高度大于 27 米的住宅建筑，其中建筑高度大于54 米的建筑为一类高层住宅建筑，建筑高度大于 27 米但不大于 54米的建筑为二类高层住宅建筑。2.0.4 小区公用变电所 指为小区内中小用户服务，并由供电部门管理的变电所，简称小区公用变。2.0.5 小区专用变电所 指为公建和公用设施服务，并由有关业主或物业管理的变电所，简称小区专用变。2.0.6 小区变电所 小区公用变电所与小区专用变电所的总称。2.0.7 环网室 指设有 10kV 进出线配电装置的建筑物，用于 10kV 电缆线路分段、联络及 10kV 侧负荷的再分配。2.0.8 配电自动化 以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电系统的监测与控制，并通过与相关应用系统的信息集成，实现配电系统的科学管理。2.0.9 分布式电源 指布置在电力负荷附近，能源利用效率高并与环境兼容，可提供电能或热（冷）源的发电装置。4 2.0.10 光伏系统 利用光伏电池的光伏效应将太阳辐射能直接转换成电能的发电系统。2.0.11 孤岛效应 电网失压时，并网光伏系统仍保持对失压电网中的某一部分线路继续供电的状态。2.0.12 防孤岛 禁止非计划性孤岛现象的发生。非计划性孤岛现象发生时，由于系统供电状态未知，将造成以下不利影响：可能危
