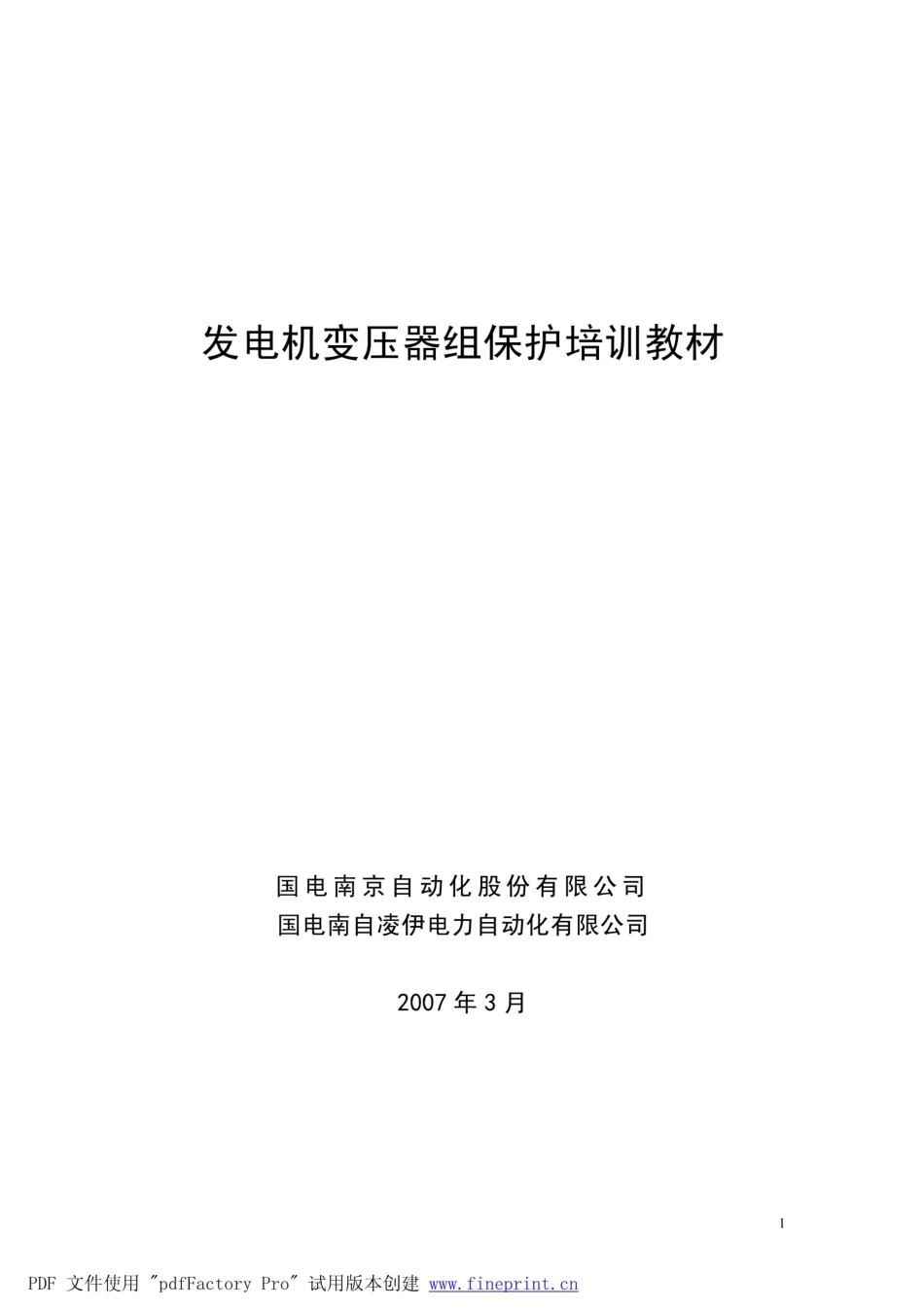

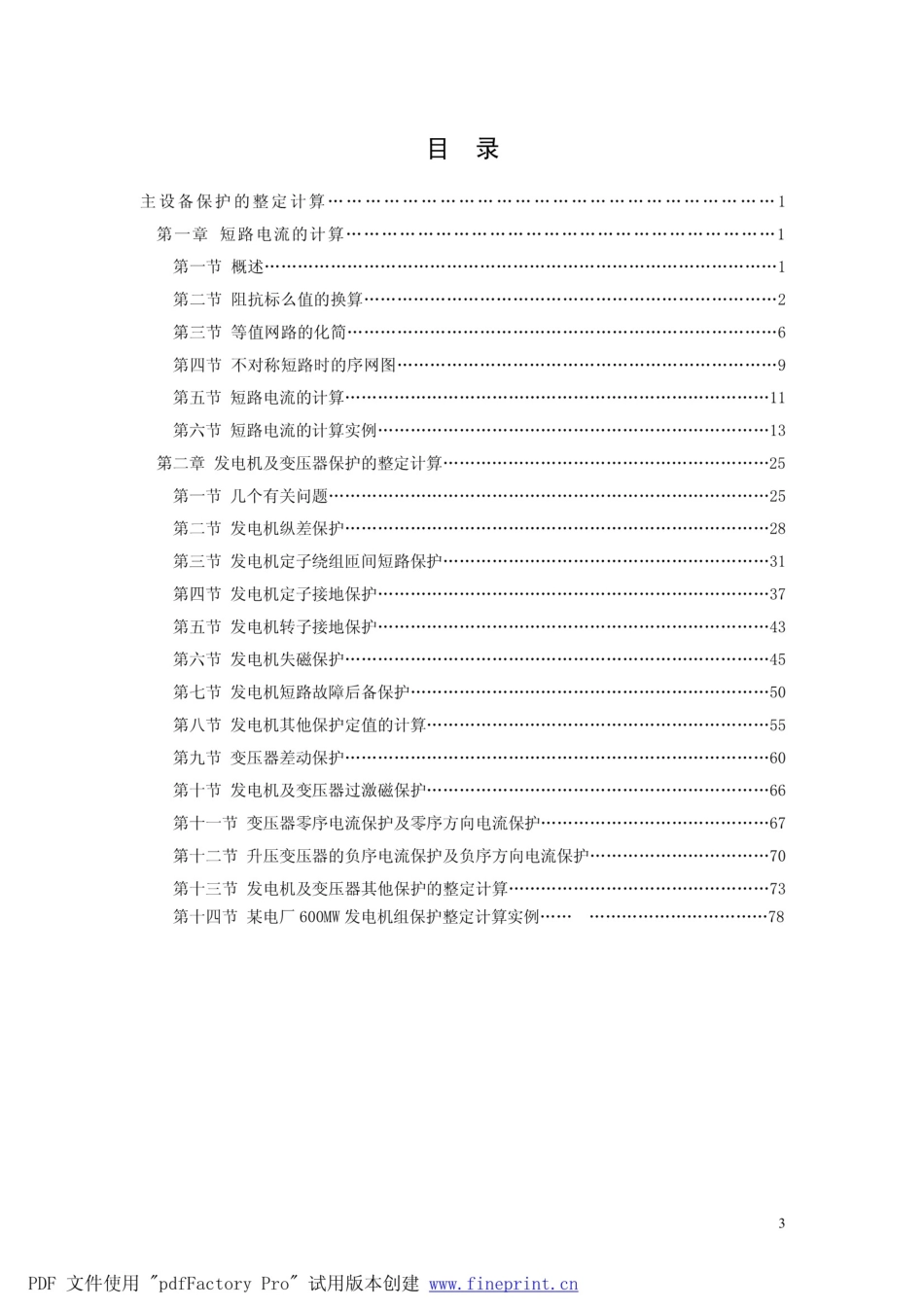

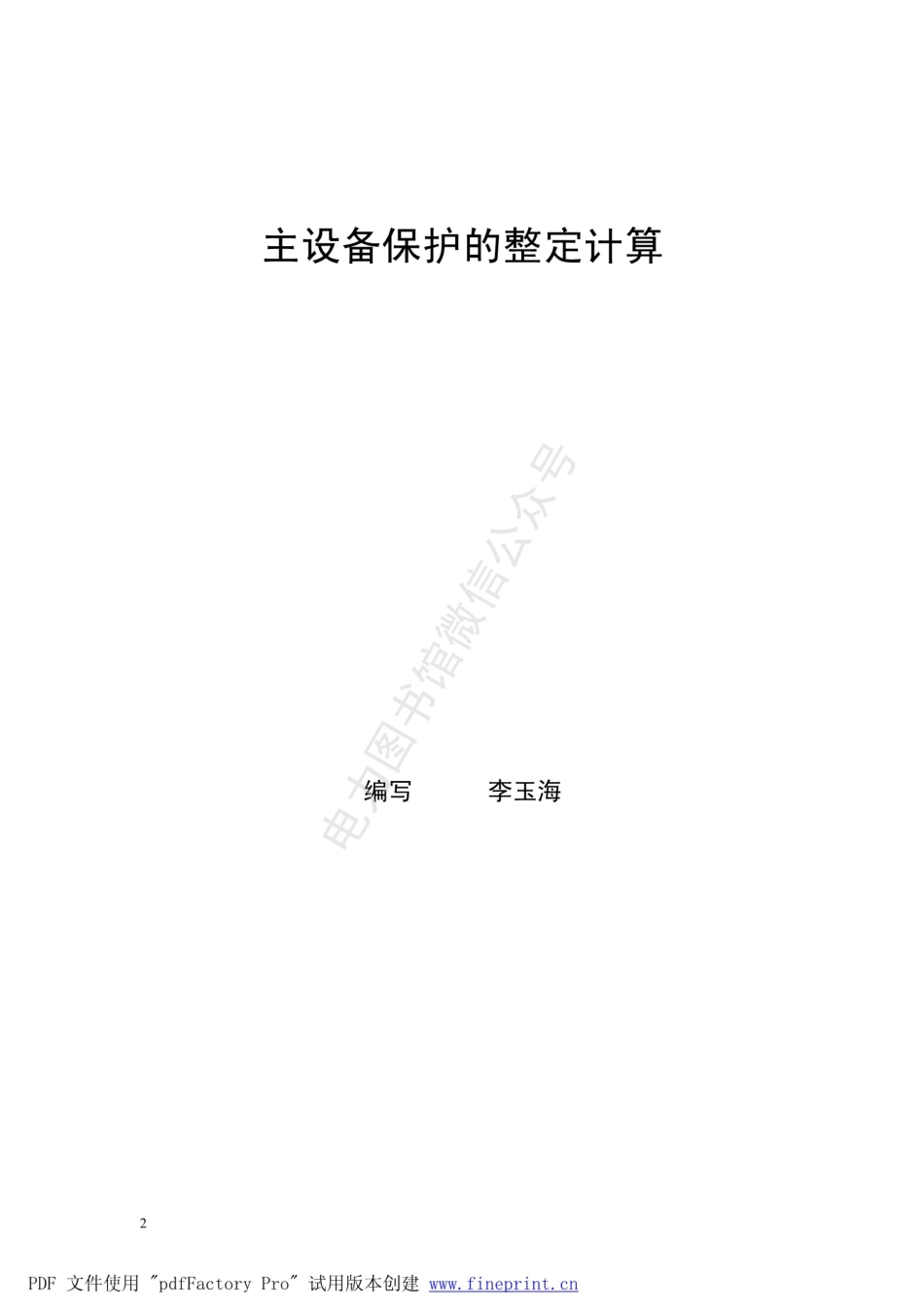

发电机变压器组保护培训教材国电南京自动化股份有限公司国电南自凌伊电力自动化有限公司2007年3月PDF文件使用pdfFactory Pro”试用版本创建主设备保护的整定计算编写李玉海2PDF 文件使用 pdfFactory Pro 试用版本创建 目录主设备保护的整定计算第一章短路电流的计算。第一节概述1第二节阻抗标么值的换算2第三节等值网路的化简6第四节不对称短路时的序网图9第五节短路电流的计算11第六节短路电流的计算实例13第二章发电机及变压器保护的整定计算25第一节几个有关问题*25第二节发电机纵差保护*28第三节发电机定子绕组匝间短路保护31第四节发电机定子接地保护37第五节发电机转子接地保护*43第六节发电机失磁保护*45第七节发电机短路故障后备保护50第八节发电机其他保护定值的计算*55第九节变压器差动保护60第十节发电机及变压器过激磁保护*66第十一节变压器零序电流保护及零序方向电流保护67第十二节升压变压器的负序电流保护及负序方向电流保护70第十三节发电机及变压器其他保护的整定计算73第十四节某电厂600MW发电机组保护整定计算实例78PDF文件使用pdfFactory Pro”试用版本创建主设备保护的整定计算第一章第二章短路电流的计算第一节概述为给主设备保护定值的整定提供依据，需对系统各种类型故障的短路电流及短路电压进行计算。另外，为校核主设备保护的动作灵敏度及主保护与后备保护的配合，也需要计算系统的短路故障电流。为计算简便而正确，短路电流的计算应按照下述步骤进行：1.阻抗换算及绘制出计算系统的阻抗图通常在计算的系统中，包含有发电机、变压器、电抗器及输电线路等元件。变压器的类型较多，有双卷变压器及三卷变压器。三卷变压器又有三个绕组之间相互独立的变压器、三卷自耦变压器及分裂绕组的变压器。变压器各侧的电压等级不同。为简化计算，在实际计算过程中采用标么制进行。在采用标么值进行计算之前，尚需选择基准值，将各元件的阻抗换算成相对某一基准值下的统一标么值。再将各元件的标么阻抗按实际的主接线方式联接起来，绘制出相应的标么阻抗图。对于不对称短路电流的计算，尚需绘制出相应的包含负序及零序标么值的复合序网阻抗图。2.简化标么阻抗图00电力系统的结构复杂，并联支路及电源众多。各支路的联接方式也复杂，其中有三角接线，也有星形接线。为计算流经故障点的短路电流，首先需将各支路进行串、并联简化及d、Y换算，最终得到一个只有一个电源（等效电源）及一个阻抗（等效阻抗）的等效电路，或最终得到一个只有一个电源及一个正序阻抗、一个负序阻抗、一个零序阻抗的等值复合序网阻抗图。3.求出总短路电流根据简化的标么阻抗图，计算总短路电流。其计算方法有以下二种，即查图法及对称分量法。(1)查图法计算短路电流用查图法计算短路电流的方法是首先求出发电机对短路点的计算电抗，然后根据计算电抗及运行曲线图查出某一时刻的短路电流。所谓运行曲线图，是标征短路电流与计算阻抗及经历时间关系的曲线图，如图1所示。PDF文件使用pdfFactory Pro”试用版本创建三0.06r0.110.20.0.100.150.200.250.300.350.400.450.50图1汽轮发电机短路电流曲线图在图1中：横坐标X表示发电机对短路点的计算电抗标么值；纵坐标为发电机提供短路电流标么值；t表示某一时刻的短路电流曲线。(2)用对称分量法计算短路电流用对称分量法计算短路电流，需首先根据不对称故障的类型，绘制出与故障相对应的各序量网路图，然后根据序量图计算出各短路序量电流，最后求出流经故障点的短路电流。目前，该方法得到了广泛的应用。4.求出各支路的短路电流，并换算成有名值6为对某支路的电流保护提供整定依据，需求出短路时流过该支路的总的故障电流及各序量电流。此时，若知道电流分布系数，便可以方便的求出各电流值。求出的电流为标么值电流，可按下式换算成有名值电流。I=SBY3UB式中：I一有名值电流单位为安培；一标么值电流；Sg一基准容量；UB一该电压等级下的基准电压。第二节阻抗标么值的换算一基准值的选取在电力系统中，电气量的基准值，有电流基准值、电压其准值U、阻抗基准值z及5PDF 文件使用 pdfFactory Pro 试用版本创建
