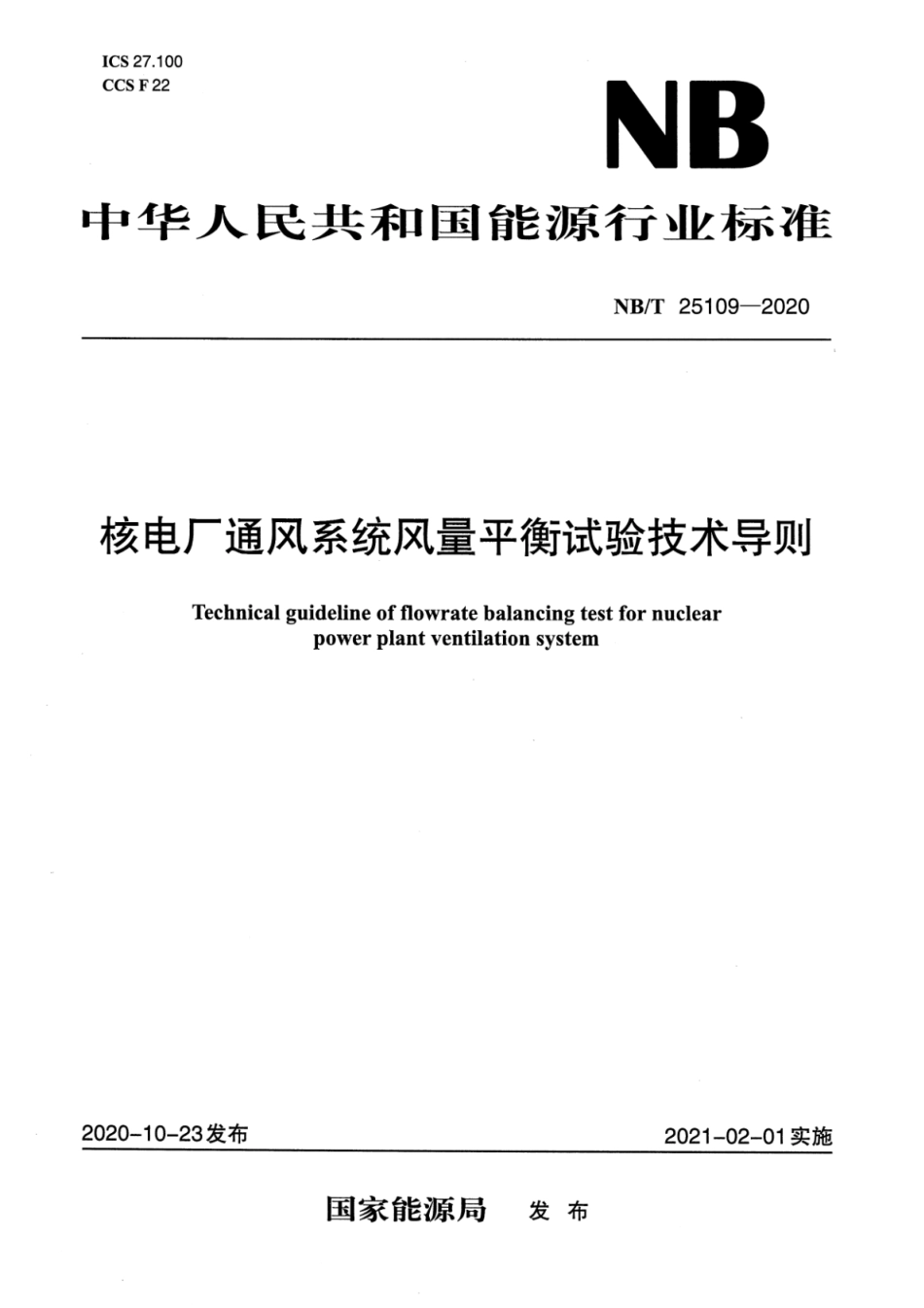

NB∕T 25109-2020 核电厂通风系统风量平衡试验技术导则.pdf

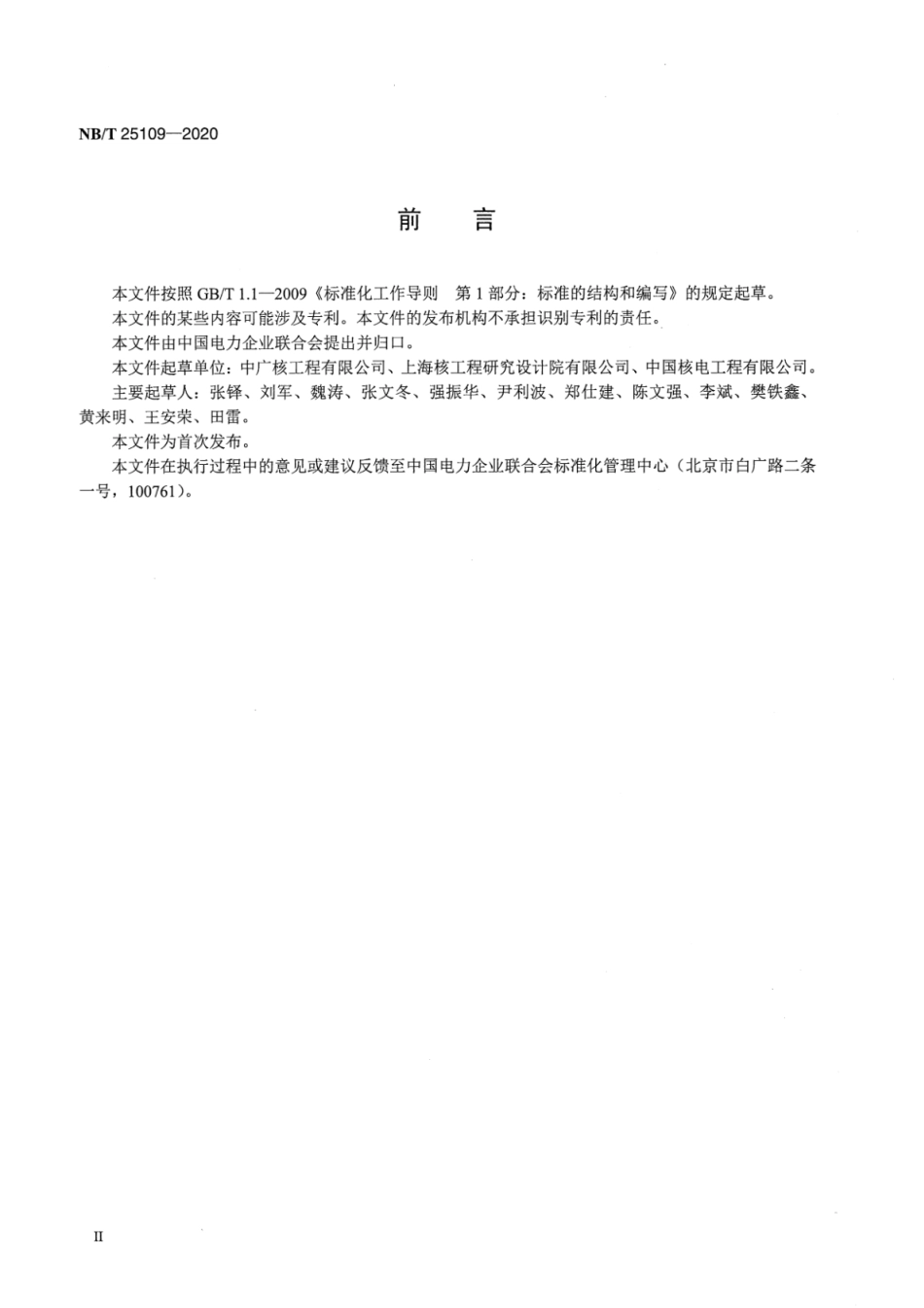

NB/T25109-2020前言本文件按照GB/T1.1-2009标准化工作导则第1部分：标准的结构和编写的规定起草。本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出并归口。本文件起草单位：中广核工程有限公司、上海核工程研究设计院有限公司、中国核电工程有限公司。主要起草人：张铎、刘军、魏涛、张文冬、强振华、尹利波、郑仕建、陈文强、李斌、樊铁鑫、黄来明、王安荣、田雷。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。NB/T25109-2020核电厂通风系统风量平衡试验技术导则1范围本文件规定了压水堆核电厂通风系统风量平衡试验的试验目的、一般性要求及试验方法。本文件适用于压水堆核电厂通风系统风量平衡试验，其他堆型参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50243通风与空调工程施工质量验收规范GB/T10178工业通风机现场性能试验NB/T20145核电厂调试试验程序和报告编写规范3试验目的及要求3.1试验目的通过风量平衡，使各房间风量以及系统总风量符合设计要求，相邻房间的气体流向及压差应与设计要求一致，设计未给出明确要求的，可按照GB50243执行。3.2一般要求试验前应满足以下要求：a)系统过滤器或者临时过滤器已经安装：b)过滤器压差调节阀已调节，过滤器或临时过滤器与调节阀总压差符合设计要求：)通风系统龙卷风阀、隔离阀、调节阀、止回阀、防火阀、闸板阀等风阀设置状态正确：d)通风系统风机已启动，风管已经完成吹扫：)系统安全运行，对于有密闭或负压风险的区域，已采取安全措施：f)现场通信设施已经准备就绪：g)房间的土建工作已完成，孔洞、门窗已经密封或临时密封，排水地漏水封已建立或临时封堵：h)系统内的流量孔板已安装；i)试验的仪表已经标定可用：j)风量测量孔已经按照要求完成开孔。4风量测量仪表及测量方法4.1测量仪表常用测量仪表主要有空气流量计、风速仪和电子风量罩。仪表及配件的使用条件和方法应遵守使用说明。1
