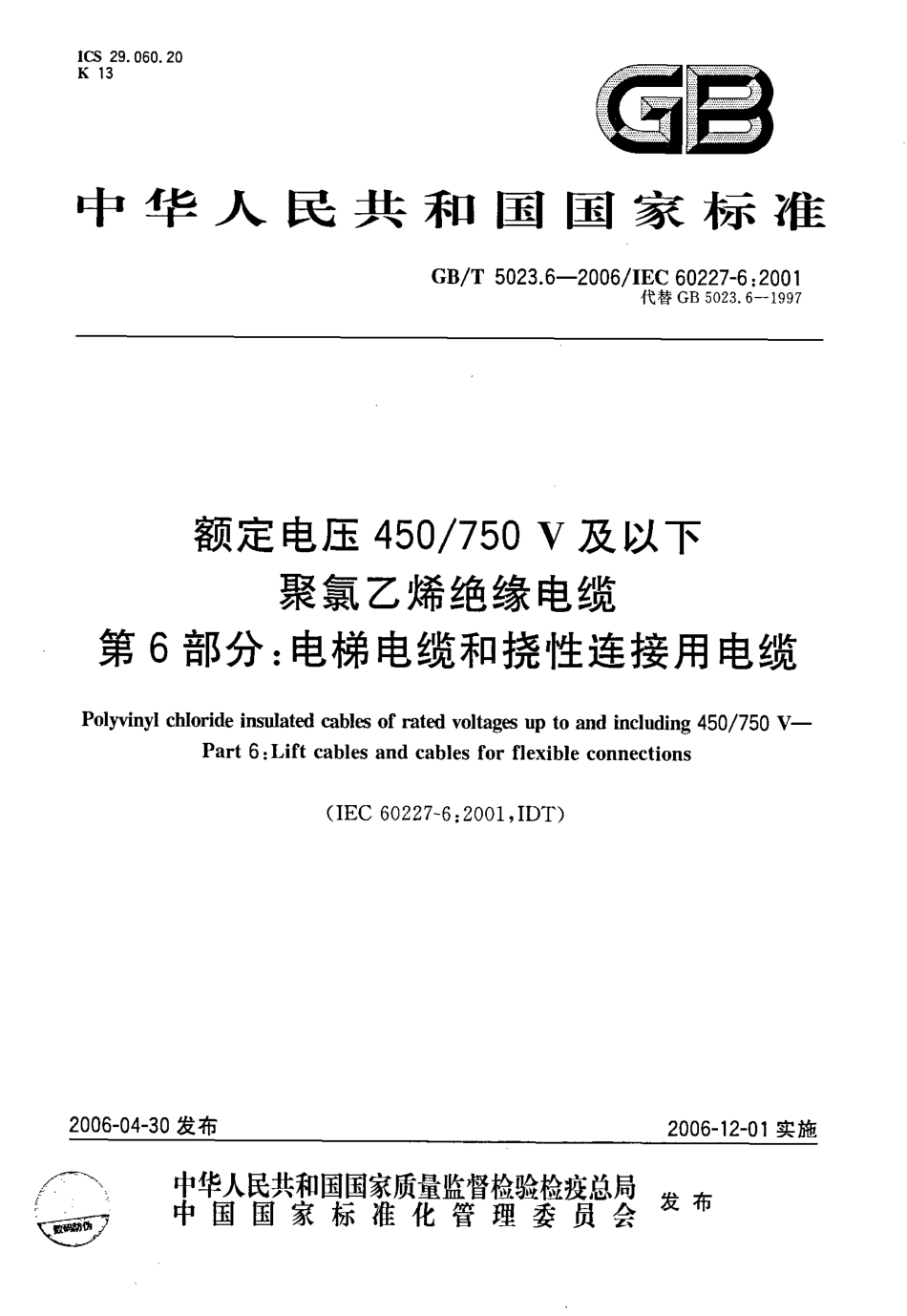

GB∕T 5023.6-2006 额定电压450750V及以下聚氯乙烯绝缘电缆 第6部分电梯电缆和挠性连接用电缆.pdf

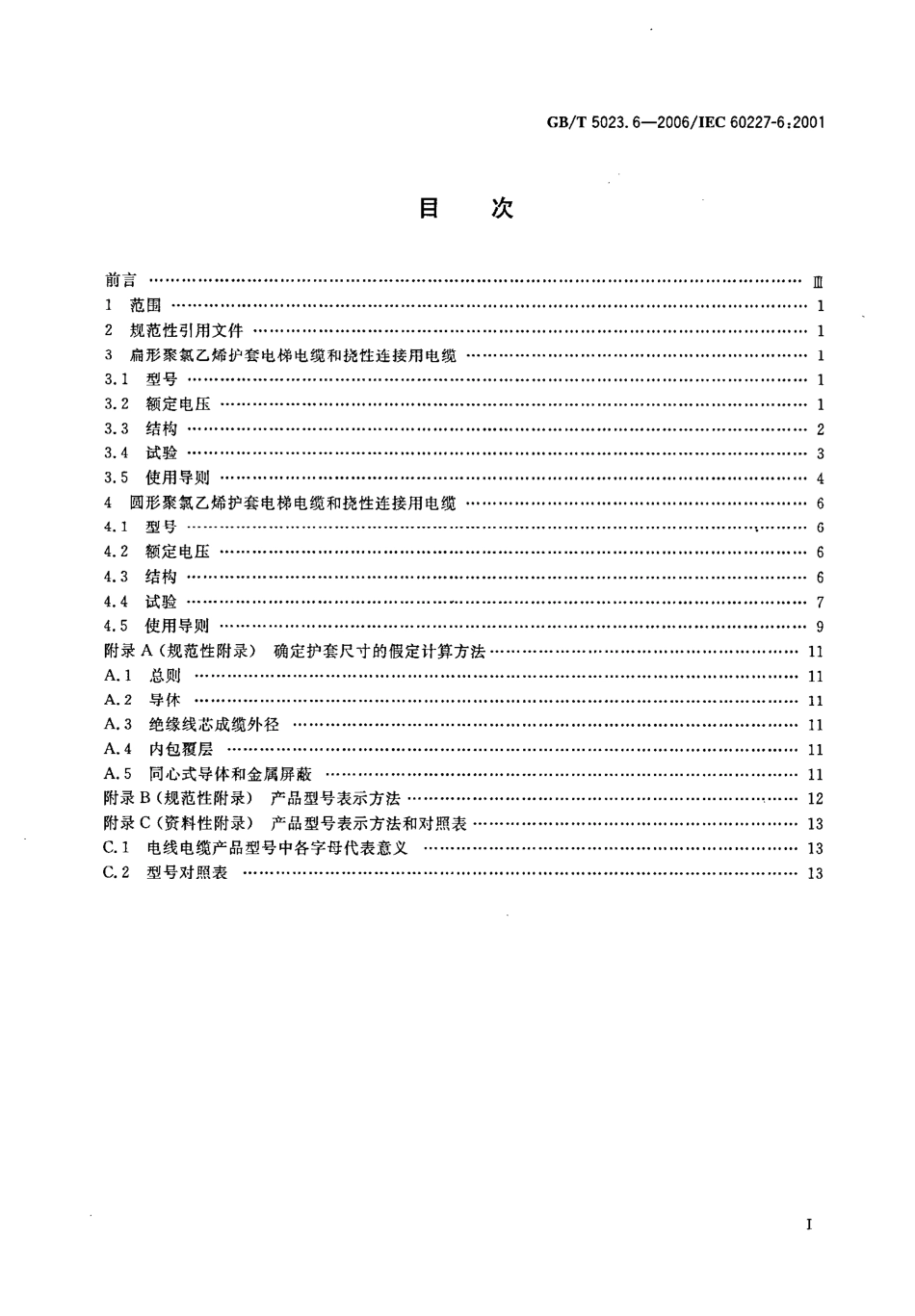

GB/T5023.6-2006/IEC60227-6:2001目次前言1范围2规范性引用文件3扁形聚氯乙烯护套电梯电缆和挠性连接用电缆3.1型号3.2额定电压3.3结构3.4试验3.5使用导则4圆形聚氯乙烯护套电梯电缆和挠性连接用电缆4.1型号4.2额定电压4.3结构4.4试验4.5使用导则,附录A(规范性附录)确定护套尺寸的假定计算方法11A.1总则11A.2导休11A.3绝缘线芯成缆外径11A.4内包覆层11A.5同心式导体和金属屏蔽11附录B(规范性附录)产品型号表示方法12附录C(资料性附录)产品型号表示方法和对照表13C.1电线电缆产品型号中各字母代表意义C.2型号对照表13IGB/T5023.6-2006/IEC60227-6:2001额定电压450/750V及以下聚氯乙烯绝缘电缆第6部分：电梯电缆和挠性连接用电缆1范围本部分详细规定了额定电压450/750V及以下扁形和圆形电梯电缆和挠性连接用电缆的技术要求。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2951.1一1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量一机械性能试验(idt IEC60811-1-1:1993)GB/T2951.2一1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第2节：热老化试验方法(idt IEC60811-1-2:1985)GB/T2951.4一1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第4节：低温试验(idt IEC60811-1-4:1985)GB/T2951.6一1997电缆绝缘和护套材料通用试验方法第3部分：聚氢乙烯混合料专用试验方法第1节：高温压力试验一抗开裂试验(idt IEC60811-3-1:1985)GB/T2951.7一1997电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混合料专用试验方法第2节：失重试验一热稳定试验(idt IEC60811-3-2:1985)GB/T3956一1997电缆的导体(idt IEC60228:1978)GB5023.1-1997额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求(idt IEC60227-1:1993)GB5023.2-1997额定电压450/750V及以下聚氯乙稀绝缘电缆第2部分：试验方法(idt IEC60227-2:1979)GB/T11322.1一1997射频电缆第0部分：详细规范设计指南第一篇：同轴电缆(idt IEC60096-0-1:1990)GB/T12706.1-2002额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(Um=1.2kV)到3kV(Um=3.6kV)电缆(eqv IEC60502-1:1997)GB/T18380.1电缆在火焰条件下的燃烧试验第1部分：单根绝缘电线或电缆的垂直燃烧试验方法(GB/T18380.1一2001，idt IEC60332-1:1993)3扁形聚氯乙烯护套电梯电缆和挠性连接用电缆3.1型号60227IEC71f(TVVB)。3.2额定电压一导体标称截面1mm2及以下的电缆：300/500V;一-导体标称截面大于1mm2的电缆：450/750V。1
