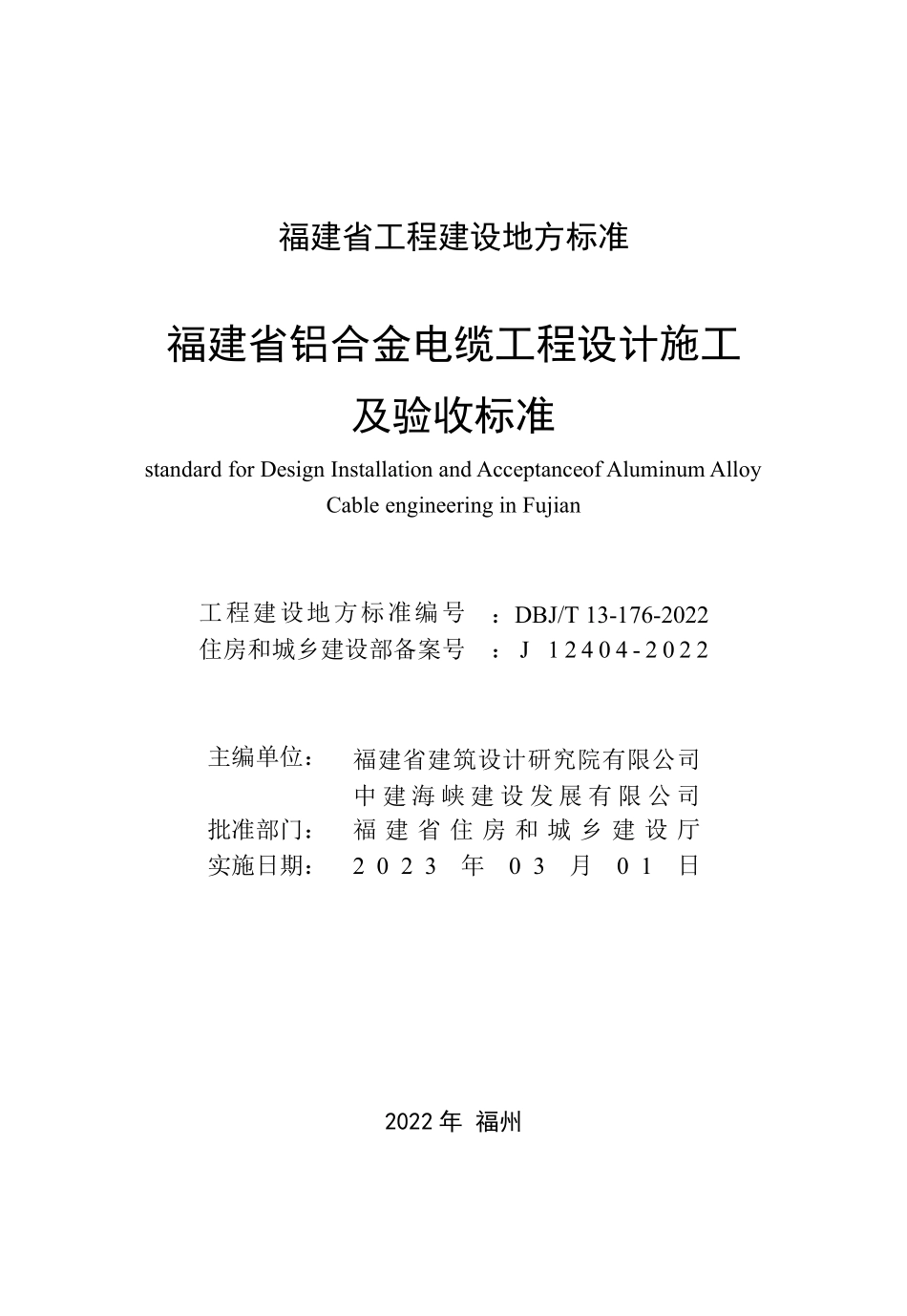

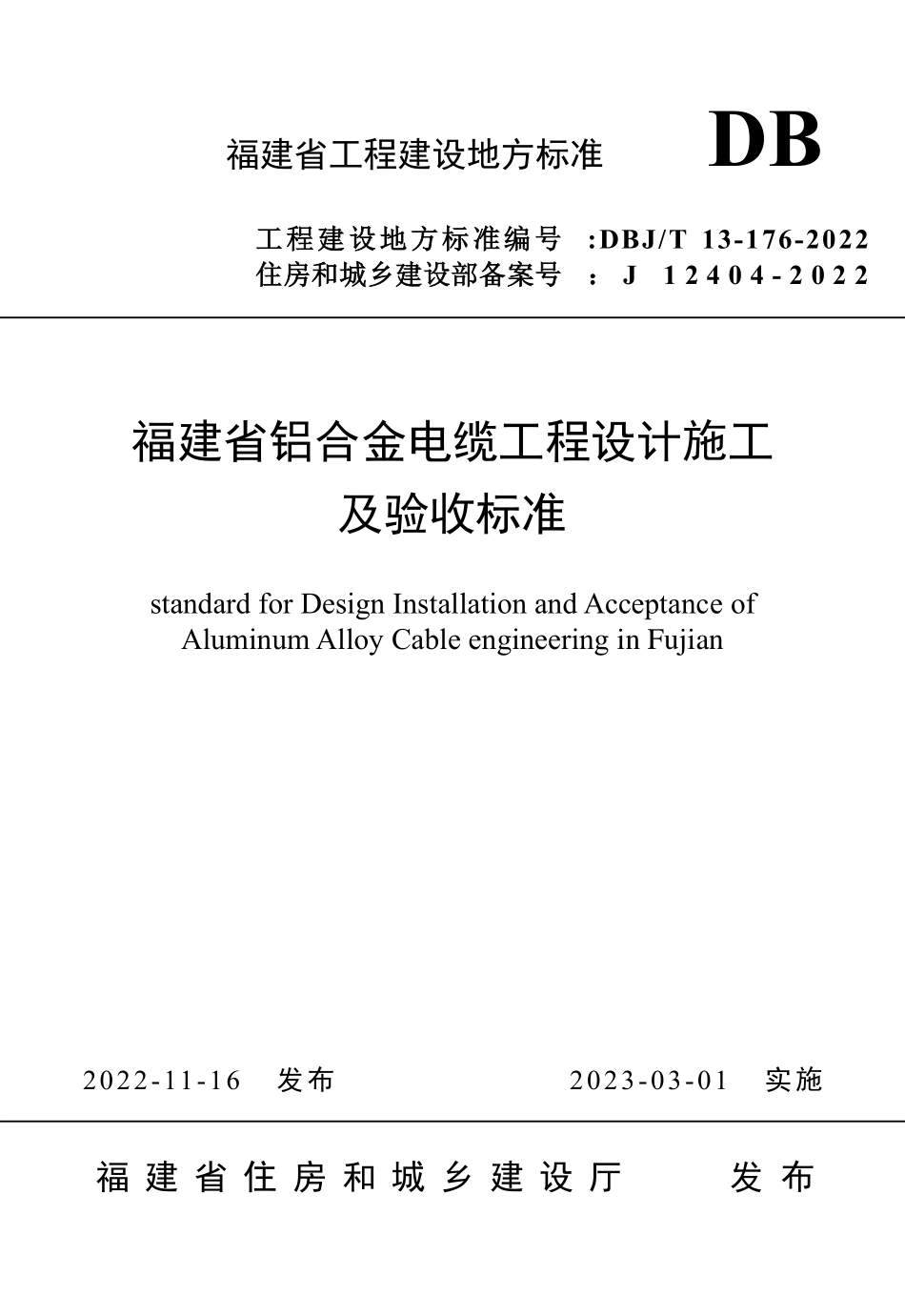

福建省工程建设地方标准 DB 福建省铝合金电缆工程设计施工 及验收标准 standard for Design Installation and Acceptance of Aluminum Alloy Cable engineering in Fujian 2022-11-16 发布 2023-03-01 实施 工程建设地方标准编号工程建设地方标准编号:DBJ/T 13-176-2022 住房和城乡建设部备案号住房和城乡建设部备案号：J 1 2 4 0 4-2 0 2 2 福 建 省 住 房 和 城 乡 建 设 厅 发 布 福建省工程建设地方标准 福建省铝合金电缆工程设计施工 及验收标准 standard for Design Installation and Acceptanceof Aluminum Alloy Cable engineering in Fujian 工程建设地方标准编号：DBJ/T 13-176-2022 住房和城乡建设部备案号：J 1 2 4 0 4-2 0 2 2 主编单位：福建省建筑设计研究院有限公司 中 建 海 峡 建 设 发 展 有 限 公 司 批准部门：福 建 省 住 房 和 城 乡 建 设 厅 实施日期：2 0 2 3年0 3月0 1日 2022 年 福州 3 前前 言言 根据福建省住房和城乡建设厅关于公布全省工程建设地方标准复审修编项目计划的通知（闽建科202013 号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，并在广泛征求意见的基础上，修订本标准。本标准的主要技术内容是：1.总则；2.术语；3.设计；4.施工；5.验收。本标准修订的主要技术内容是：1.由原额定电压 0.6/1kV 及以下铝合金电缆扩大为额定电压 35kV（Um40.5kV）及以下铝合金电缆的设计、施工及验收；2.调整修改铝合金电缆、铝合金联锁式铠装及阻燃等术语；3.增加铝合金电力电缆燃烧性能等级选择要求；4.增加铝合金电缆与断路器连接的铜铝过渡端子及T 接分支要求；5.调整修改铝合金电缆载流量的校正系数，增加附录 D 铝合金导体化学成分等。本标准由福建省住房和城乡建设厅负责管理，由福建省建筑设计研究院有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请函告福建省住房和城乡建设厅科技与设计处（地址：福州市北大路 242 号，邮编：350001）和福建省建筑设计研究院有限公司（地址：福州市鼓楼区通湖路 188 号，邮编：350001），以供今后修订时参考。本标准主编单位：福建省建筑设计研究院有限公司 4 中建海峡建设发展有限公司 本标准参编单位：福建省工程建设科学技术标准化协会电能建筑应用技术专业委员会 福建利安建筑设计顾问有限公司 厦门合立道工程设计集团股份有限公司 福州市规划设计研究院集团有限公司 福州市建筑设计院有限责任公司 通用（天津）铝合金产品有限公司 欣意集团泉州洪兴机械设备有限公司 福建省消防协会 厦门中福元建筑设计研究院有限公司 本标准主要起草人：张建辉 邱启通 林卫东 黄剑雄 方雅君 陈汉民 胡雪彦 金宝山 洪友白 陈天铭 甘建峰 蔡永明 岑 湛 陈国仁 吴志鸿 徐雪宝 唐林涛 张 诚 谢进国 洪文化 本标准主要审查人：关光福 杨仁光 王 艺 刘林烟 舒晓惠 古安青 张 挺 余悦兰 黄夏东 姜克建 5 目 次 1 总 则.1 2 术 语.2 3 设 计.3 3.1 一般规定.3 3.2 电缆选择.4 3.3 敷设方式.5 4 施 工.8 4.1 一般规定.8 4.2 运输与保管.9 4.3 电缆敷设.10 4.4 电缆附件.13 5 验 收.16 5.1 一般规定.16 5.2 主控项目.16 5.3 一般项目.18 附录 A 低压铝合金电缆敷设校正系数及热稳定电流值.20 附录 B 铝合金电缆敷设方式及应用范围.26 附录 C 电缆的牵引力及侧压力计算.30 附录 D 铝合金导体化学成分.32 本标准用词说明.34 引用标准名录.35 附：条 文 说 明.36 6 Contents 1 General provisions .1 2 Terms .2 3 Design .3 3.1 General prescript .3 3.2 Choicing of cables .4 3.3 Laying method .5 4 Installation .8 4.1 General prescript .8 4.2 Transportation and storage of cables .9 4.3 Installation of cables .10 4.4 Accessories of cables .13 5 Acceptance .16 5.1 General prescript .16 5.2 dominant item .16 5.3 general item .18 Appendix A Correction factor of low-voltage installation alloy cables .20 Appendix B Installation method and application range of cables .26 Appendix C Traction and lateral pressure calculation of cables .30 Appendix D Aluminum alloys used for cable conducto.32 7 Explanation of Wording in this code .34 List of quoted standards .35 Addition：Explanation of Provisions.36 1 1 总 则 1.0.1 为适应工程建设的需要，规范铝合金电缆工程在设计、施工及验收各环节的应用，节约铜资源，提高工程质量，制定本标准。1.0.2 本标准适用于新建、改建和扩建工业与民用建筑非消防供配电线路用额定电压 1kV 及以下铝合金电缆工程和市政工程供配电线路用额定电压 35kV（Um40.5kV）及以下铝合金电缆工程的设计、施工及验收。1.0.3 本标准不适用下列环境的铝合金电缆工程：矿井井下；制造、适用或贮存火药、炸药和起爆药、引信及火工品生产等的环境；核电厂核岛部分。电机励磁、重要电源、移动式电气设备等需保持连接具有高可靠性的回路、振动场所、有爆炸危险或对铝有腐蚀、紧靠高温设备布置、人员密集场所等环境的设计与施工应按现行相关标准执行。1.0.4 铝合金电缆及附件的性能应符合国家标准及相关规定要求。1.0.5 铝合金电缆工程的设计、施工及验收除应符合本标准外，尚应符合国家现行有关标准的规定。2 2 术 语 2.0.1 铝合金电缆 aluminum alloy cable 铝合金芯挤包绝缘电力电缆，以符合 GB/T 3956-2008 的第2 种铝合金为导体，挤包成型的外护介质为绝缘和护套的电力电缆，机械和电气性能应同时符合 GB/T 30552 及 GB/T 31840.13 对应的要求。其合金中，铝的质量分数大于 95%。2.0.2 铝合金联锁式铠装 aluminum alloy interlocked armor 在绝缘线芯或包有内衬层缆芯上螺旋绕包单根铝合金带,该铝合金带截面具有弧形部分和远离弧形部分向弧形部分凸出的伸出部分,该伸出部分与相邻节距的铝合金带弧形部分形成的扣合联锁结构的铠装层。2.0.3 终端 terminal 安装在电缆末端，以保证电缆与该系统其他部分的电气连接并保持绝缘至连接点的装置。2.0.4 直通接头 straight joint 连接两根电缆形成连续电路的附件。2.0.5 阻燃 flame retardance 试样在规定条件下被燃烧，在撤去火源后火焰在试样上的蔓延仅在限定范围内，具有阻止或延缓火焰发生或蔓延能力的特性。2.0.6 侧压力 lateral pressure 在电缆线路转弯处，弯曲部分的内侧受到的压力。3 3 设 计 3.1 一般规定 3.1.1 电缆设计与选型应根据建筑物的环境特征、使用要求、用电设备的分布、敷设条件及电缆的性能特点等因素确定。3.1.2 为防止火灾蔓延，应根据建筑物的使用性质，发生火灾时的扑救难度，选择相应燃烧性能等级的铝合金电力电缆。民用建筑中的铝合金电缆选择除应符合本标准第 3.2 节的要求外，尚应符合下列规定：1 建筑高度超过 100m 的公共建筑，应选择燃烧性能 B1级及以上、产烟毒性为 t0 级、燃烧滴落物/微粒等级为 d0 级的电缆；2 避难层（间）明敷的电缆应选择燃烧性能 A 级电缆；3 一类高层建筑中的金融建筑、省级电力调度建筑、省（市）级广播电视、电信建筑及人员密集的公共场所，电缆燃烧性能应选用燃烧性能 B1 级、产烟毒性为 tl 级、燃烧滴落物/微粒等级为 dl 级；4 其他一类公共建筑应选择燃烧性能不低于 B2 级、产烟毒性为 t2 级、燃烧滴落物/微粒等级为 d2 级的电缆；5 长期有人滞留的地下建筑应选择烟气毒性为 t0 级、燃烧滴落物/微粒等级为 d0 级的电缆；6 建筑物内水平布线和垂直布线选择的电缆燃烧性能宜一致。3.1.3 电缆成束敷设时，应采用阻燃型。确定阻燃等级时，应根据同一电缆通道内所有电缆的非金属材料体积总量，按阻 4 燃和耐火电线电缆通则 GB/T 19666 的规定确定。3.1.4 当配电线路在桥架内或竖井内成束敷设受非金属含量限制不能满足阻燃要求时，应选择敷设不受非金属含量限制的电缆，并应符合现行国家标准电缆和光缆在火焰条件下的燃烧试验GB/T 18380.33.36 的有关规定。3.1.5 铝合金电力电缆的导体截面不应小于 16mm2。3.2 电缆选择 3.2.1 电缆截面积选择应符合下列规定：1 最大工作电流作用下的电缆导体温度不得超过电缆绝缘最高允许值；通过负载电流时，线芯温度不应超过电缆绝缘所允许的长期工作温度；2 电压损失应在允许范围内；3 满足机械强度的要求；4 通过短路电流时，应满足短路热稳定的要求；5 满足过负荷保护的要求，当过负荷保护电器兼做接地故障保护时，应满足接地故障时保护电器动作要求；6 宜满足经济电流要求。3.2.2 按载流量选择电缆时，应根据不同环境温度、成束敷设数量、槽盒层数、土壤热阻系数等因素的校正系数，用基准载流量值乘以校正系数得到电缆的实际载流量值（Iz）。实际载流量值按下列公式计算：Iz=IK1K2K3K4 （3.2.2）式中：Iz 实际载流量值（A）；I 单根电缆在特定条件下敷设基准载流量值（A）；K1、K2、K3、K4 载流量校正系数，在不同环境下其对应内容应符合表 3.2.2 的规定。如果实际工况与基准载流量的条件相同，则校正系数应取 1。5 表 3.2.2 空气中或埋地敷设分别对应的校正系数 注：K1、K2、K3、K4 具体值见附录 A。3.2.3 按照电压损失校验电缆截面时，各种用电设备端电压应符合电压偏差允许值。3.2.4 铝合金电缆应采用交联聚乙烯绝缘，其线芯允许长期最高工作温度为 90，不超过 5s 时短路温度应不大于 250。3.2.5 电缆热稳定校验时，对于持续时间小于 5s 的短路，绝缘导体的热稳定应按下式进行校验：S kIt （3.2.5）式中：S 绝缘导体的线芯截面（mm2）；I 通过保护电器的预期故障电流或短路电流有效值（均方根值）（A）；t 保护电器自动切断电流的动作时间（s）；k 热稳定系数，选取 94。3.2.6 铝合金电缆的中性线、PE 线截面选择应满足低压配电设计规范GB 50054 的规定。3.3 敷设方式 3.3.1 电缆路径的选择，应符合下列规定：1 应避免电缆遭受机械外力、过热、腐蚀等危害；2 尽量避开和减少穿越地下管道、公路、铁路和通信电缆等；敷设方式 空气中 埋地 直埋敷设 穿管敷设 K1 环境温度系数 土壤温度系数 土壤温度系数 K2
