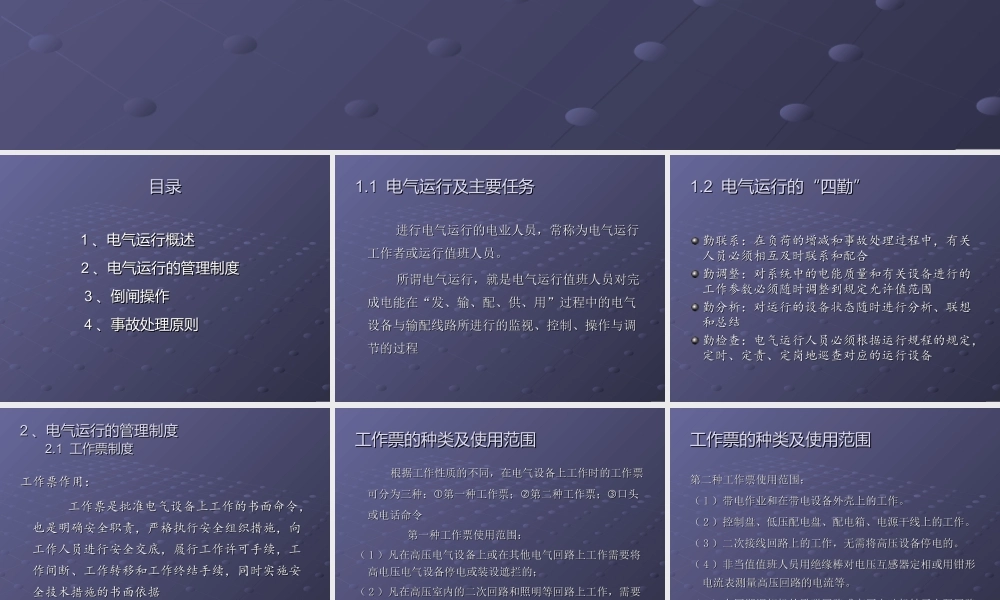

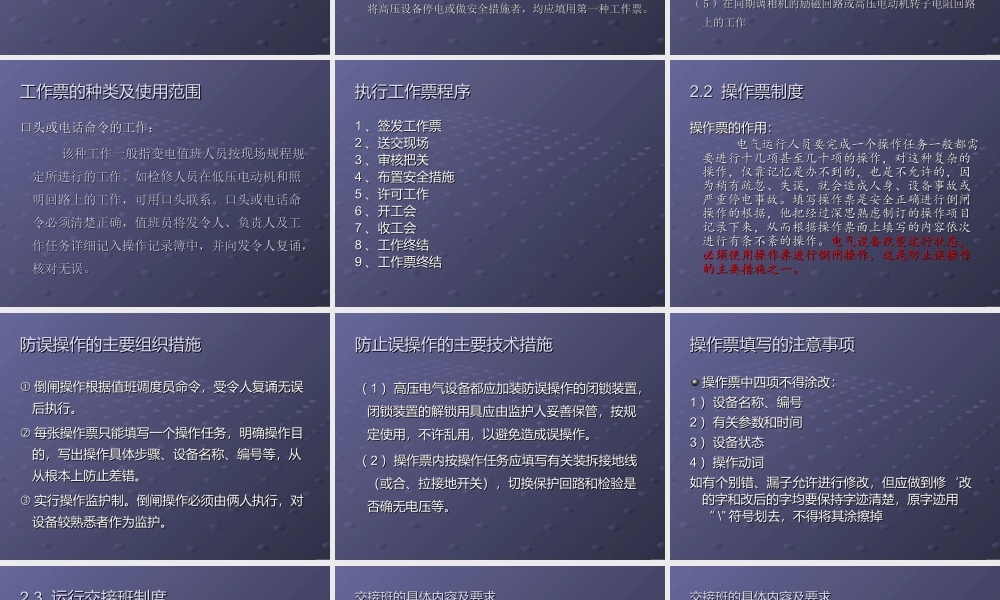

电气运行基础知识 目录 1、电气运行概述 2、电气运行的管理制度 3、倒闸操作 4、事故处理原则 1.1 电气运行及主要任务 进行电气运行的电业人员，常称为电气运行工作者或运行值班人员。所谓电气运行，就是电气运行值班人员对完成电能在“发、输、配、供、用”过程中的电气设备与输配线路所进行的监视、控制、操作与调节的过程 1.2 电气运行的“四勤”勤联系：在负荷的增减和事故处理过程中，有关人员必须相互及时联系和配合 勤调整：对系统中的电能质量和有关设备进行的工作参数必须随时调整到规定允许值范围 勤分析：对运行的设备状态随时进行分析、联想和总结 勤检查：电气运行人员必须根据运行规程的规定，定时、定责、定岗地巡查对应的运行设备 2、电气运行的管理制度 2.1 工作票制度 工作票作用：工作票是批准电气设备上工作的书面命令，也是明确安全职责，严格执行安全组织措施，向工作人员进行安全交底，履行工作许可手续，工作间断、工作转移和工作终结手续，同时实施安全技术措施的书面依据 工作票的种类及使用范围 根据工作性质的不同，在电气设备上工作时的工作票可分为三种：第一种工作票；第二种工作票；口头或电话命令 第一种工作票使用范围：（1）凡在高压电气设备上或在其他电气回路上工作需要将高电压电气设备停电或装设遮拦的；（2）凡在高压室内的二次回路和照明等回路上工作，需要将高压设备停电或做安全措施者，均应填用第一种工作票。工作票的种类及使用范围 第二种工作票使用范围：（1）带电作业和在带电设备外壳上的工作。（2）控制盘、低压配电盘、配电箱、电源干线上的工作。（3）二次接线回路上的工作，无需将高压设备停电的。（4）非当值值班人员用绝缘棒对电压互感器定相或用钳形电流表测量高压回路的电流等。（5）在同期调相机的励磁回路或高压电动机转子电阻回路上的工作 工作票的种类及使用范围 口头或电话命令的工作：该种工作一般指变电值班人员按现场规程规定所进行的工作。如检修人员在低压电动机和照明回路上的工作，可用口头联系。口头或电话命令必须清楚正确，值班员将发令人、负责人及工作任务详细记入操作记录簿中，并向发令人复诵，核对无误。执行工作票程序 1、签发工作票 2、送交现场 3、审核把关 4、布置安全措施 5、许可工作 6、开工会 7、收工会 8、工作终结 9、工作票终结 2.2 操作票制度 操作票的作用：电气运行人员要完成一个操作任务一般都需要进行十几项甚至几十项的操作，对这种复杂的操作，仅靠记忆是办不到的，也是不允许的，因为稍有疏忽、失误，就会造成人身、设备事故或严重停电事故。填写操作票是安全正确进行倒闸操作的根据，他把经过深思熟虑制订的操作项目记录下来，从而根据操作票面上填写的内容依次进行有条不紊的操作。电气设备改变运行状态，必须使用操作票进行倒闸操作，这是防止误操作的主要措施之一。防误操作的主要组织措施 倒闸操作根据值班调度员命令，受令人复诵无误后执行。每张操作票只能填写一个操作任务，明确操作目的，写出操作具体步骤、设备名称、编号等，从从根本上防止差错。实行操作监护制。倒闸操作必须由俩人执行，对设备较熟悉者作为监护。防止误操作的主要技术措施（1）高压电气设备都应加装防误操作的闭锁装置，闭锁装置的解锁用具应由监护人妥善保管，按规定使用，不许乱用，以避免造成误操作。（2）操作票内按操作任务应填写有关装拆接地线（或合、拉接地开关），切换保护回路和检验是否确无电压等。操作票填写的注意事项 操作票中四项不得涂改：1）设备名称、编号 2）有关参数和时间 3）设备状态 4）操作劢词 如有个别错、漏子允许进行修改，但应做到修改的字和改后的字均要保持字迹清楚，原字迹用“”符号划去，不得将其涂擦掉 2.3 运行交接班制度 交接班的具体内容及要求 1）交班前各值班人员应对本岗位所辖设备全面检查一次，并将各运行参数控制在规定的范围内。2）交班人员应将值班期间发现及消除缺陷的情况记录并交待清楚。3）交班前公用工具、钥匙、材料等清点齐全，各种记录本、台账应完整无损，现场卫生应打扫干净。4）交班人员应详细交待本班次内的系统运行方式、异常运行的操作情况以及上级指示和注意事项。接班人员也应主动向交班人员详细了解上诉情况，并核对模拟图及有关报表、表计。交接班的具体内容及要求 5）交班前应做到“口头清、书面清、现场清”6）接班人员提前20min进入现场，并做好以下工作：详细阅读交接班记录薄及有关台账，了解上值本岗位设备运行情况；听取交班人员对运行情况的陈述，核对有关记录；按照个岗位的接班检查要求巡视现场，检查并核对设备缺陷及检修情况，清点有关台账和材料；巡查中发现的问题，及时向交班人员提出，并汇报班长，由双方做好有关记录和说明。7）接班前5min由班长召开班前会，听取各岗位检查情况汇报，布置本班主要工作、事故预想及注意事项。交接班的具体内容及要求 8）必须整点交接班，集控室内由值长统一发令，其余外围专业由班长发令，外围岗位按规定交接。9）双方交接清楚后，应在交接班本上签名。接班人员签名后，运行工作的全部责任由接班人员负责。10）各外围岗位接班后10min内向班长汇报，班长接班后15min内向值长汇报，值长30min内向调度汇报，并逐级布置本值内的主要工作、事故预想及注意事项。11）正式交班后，交班班长应根据情况召开开班后会，小结当班工作。2.4 运行巡回检查制度 巡视检查设备的基本方法：1）目测检查法 2）耳听判断法 3）鼻嗅判断法 4）手触试检查法 5）用仪器检测的方法：在设备易发热部位贴示温蜡片；设备上涂示温漆或涂料；红外线测温仪 2.5 设备定期试验与切换制度(1)运行各班、各岗位应按规定的时间、内容和要求，认真做好设备的定期试验、切换、加油、测绝缘等工作。(2)如遇机组起停或事故处理等特殊情况，不能按时完成有关定期工作时，应向值班负责人申请理由并获同意后，在交接班记录薄内记录说明，以便下一班补做。(3)经试验、切换发现缺陷时，应及时通知有关检修人员处理，并填写缺陷通知单 2.5 设备定期试验与切换制度(4)电气测量备用辅助电动机绝缘不合体时，应及时通知检修人员处理。(5)各种试验、切换操作均应按岗位职责做好操作和监护，试验前应做好相应的安全措施和事故预想。(6)定期试验与切换中发生异常或事故时，应按运行规程进行处理。(7)运行人员应将本班定期工作的执行情况、发现问题及未执行原因及时登记在定期试验切换记录薄内，并做好交班记录。2.6 运行分析制度(1)岗位分析。运行人员在值班期间对仪表活动、设备参数变化、设备异常和缺陷、操作异常等情况进行分析。(2)专业分析。专业技术人员将运行记录整理后，进行定期的系统性分析。(3)专题分析。根据总结经验的要求，进行某些专题分析，如机组起停过程分析、大修前设备运行状况和改进分析等。(4)异常运行及事故分析。2.7 其他制度(1)设备缺陷管理制度。规定运行值班人员管辖的设备缺陷范围，发现设备缺陷的回报、设备缺陷的登记和缺陷记录的主要内容等。(2)运行管理制度。包括做好备品、安全用具、图纸、资料、钥匙及测量仪表的管理规定。(3)运行维护制度。主要指对电刷、熔断器等部件的维护。2.8 值班日志和运行日志 1、值班日志。包括：交接班记录本、倒闸操作登记本、工作票登记本、设备变更记录本、继电保护和自动装置定值变更本、设备缺陷登记本、熔断器更换登记本、变压器分接头位置登记本等。2、运行日志。主要参数：(1)电量（kWh）：包括发电量、厂用电量等。(2)电力（kW）。(3)几项指标。(4)主要设备的电流、温度和各母线的电压。3.倒闸操作 3.1倒闸操作的一班规定 1、操作人和监护人不能单凭记忆，而应仔细检查操作地点及设备的名称编号后，才能进行操作。2、操作人不能只依赖监护人，而应对操作内容做到心中有数。3、在进行操作期间，不要进行与操作无关的交谈或工作。4、处理事故时，不要惊惶失措，以免扩大事故。5、无保护的设备不允许投入运行。6、装有同期合闸的断路器，必须进行同期合闸，仅在断路器一侧无电压进行充电操作时，才允许合上同期闭锁开关解除同期闭锁回路。3.1倒闸操作的一班规定 7、检修过的断路器送电时，必须进行远方跳合闸试验，运行中的小车开关不允许解除机械闭锁手动分闸。8、现场一、二次设备要有明显的标示，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电气相别的颜色。9、要有与现场设备标志和运行方式相符合的一次系统模拟图及二次回路的原理图和展开图。10、要有合格的操作工具、安全用具和设施等。3.2 倒闸操作中应重点防止的误操作事故 1、误拉、误合断路器或隔离开关 操作前进行三对照，操作中坚持三禁止，操作后坚持复查。整个操作要贯彻五不干。1）三对照：对照操作任务、运行方式，由操作人填写操作票；对照“电气模拟图”审查操作票预演；对照设备编号无误后再操作。2）三禁止：禁止操作人、监护人一起动手操作，失去监护；禁止有疑问盲目操作；禁止边操作、边做与其无关的工作（或聊天），分散精力。3）五不干：操作任务不清不干；操作时误操作票不干；操作票不合格不干；应有监护而无监护人不干；设备编号不清不干。3.2 倒闸操作中应重点防止的误操作事故 2、带负荷拉合隔离开关 3、带电挂接接地线或带电合接地刀闸 4、带地线合闸 5、非同期并列 3.3 倒闸操作基本原则 1、停送电操作原则 2、母线倒闸操作原则 3、变压器的停、送电原则 4、消弧线圈操作原则 4 事故处理原则 4.1 电气设备的工作状态 1）电气设备的正常运行状态 2）电气设备的异常状态特点 设备的异常状态指设备在规定的外部条件下，部分或全部失去额定的工作能力状态。例如：变压器不能带额定负荷、不能连续运行、不能承受额定电压。3）电气设备的事故状态 4.2事故处理的一般原则(1)迅速限制事故的发展，消除事故的根源，解除对人身和设备安全的威胁。(2)注意站用电的安全，设法保持站用电源正常。(3)事故发生后，根据表计、保护、信号及自动装置动作情况进行综合分析、判断，作出处理方案。(4)在不影响人身及设备安全的情况下，尽一切可能使设备继续运行。(5)在事故已被限制并趋于正常状态时，应设法调整系统运行方式，使之合理，让系统恢复正常。(6)尽快对已停电的用户恢复供电。(7)做好主要操作及操作时间的记录，及时将事故处理情况报告有关领导和系统调度员。4.3 事故处理的一般程序(1)判断故障性质(2)判明故障范围(3)解除对人身和设备安全的威胁(4)保证非故障设备的运行(5)做好现场安全措施(6)及时汇报
