消弧线圈运行规程.doc

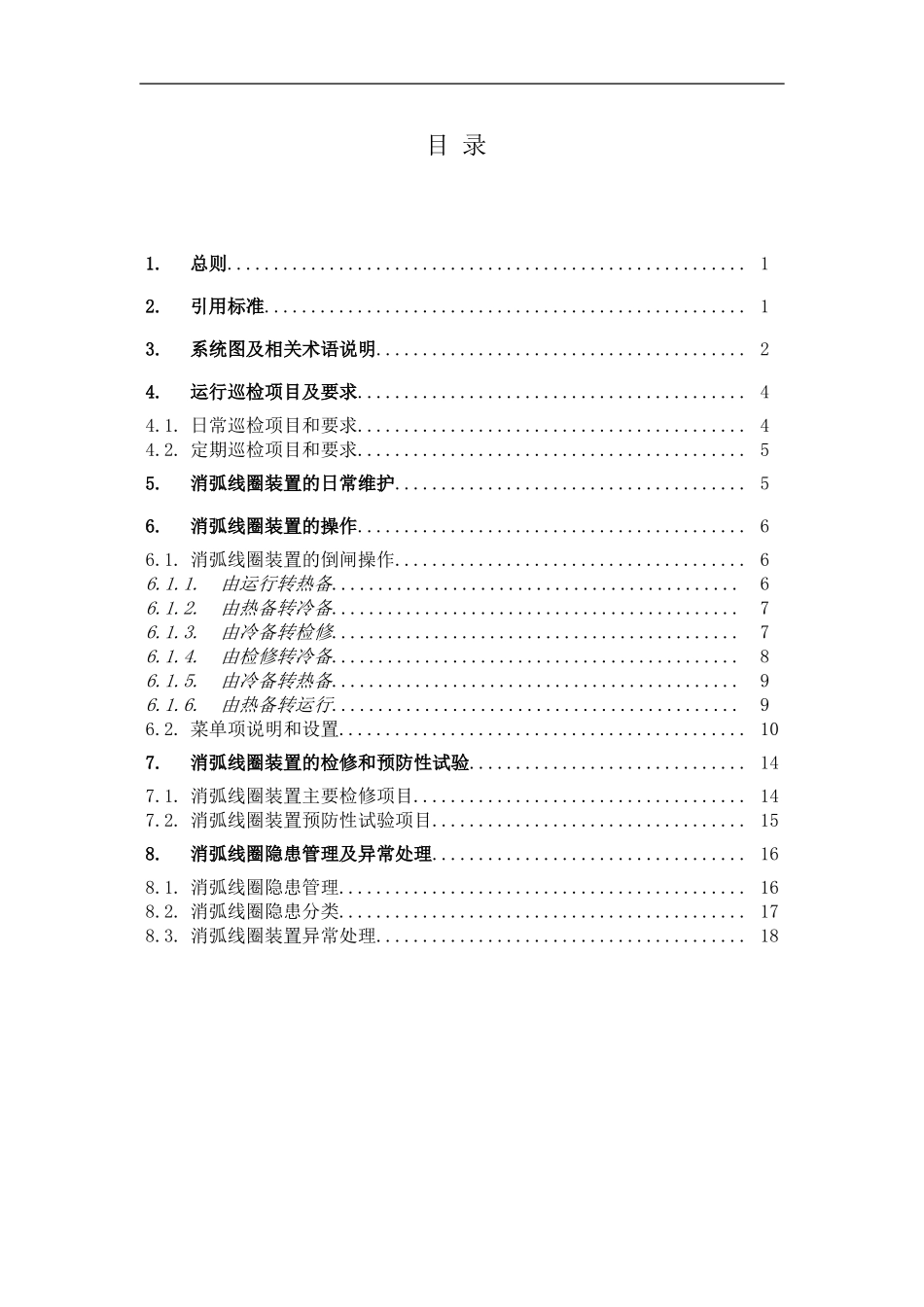

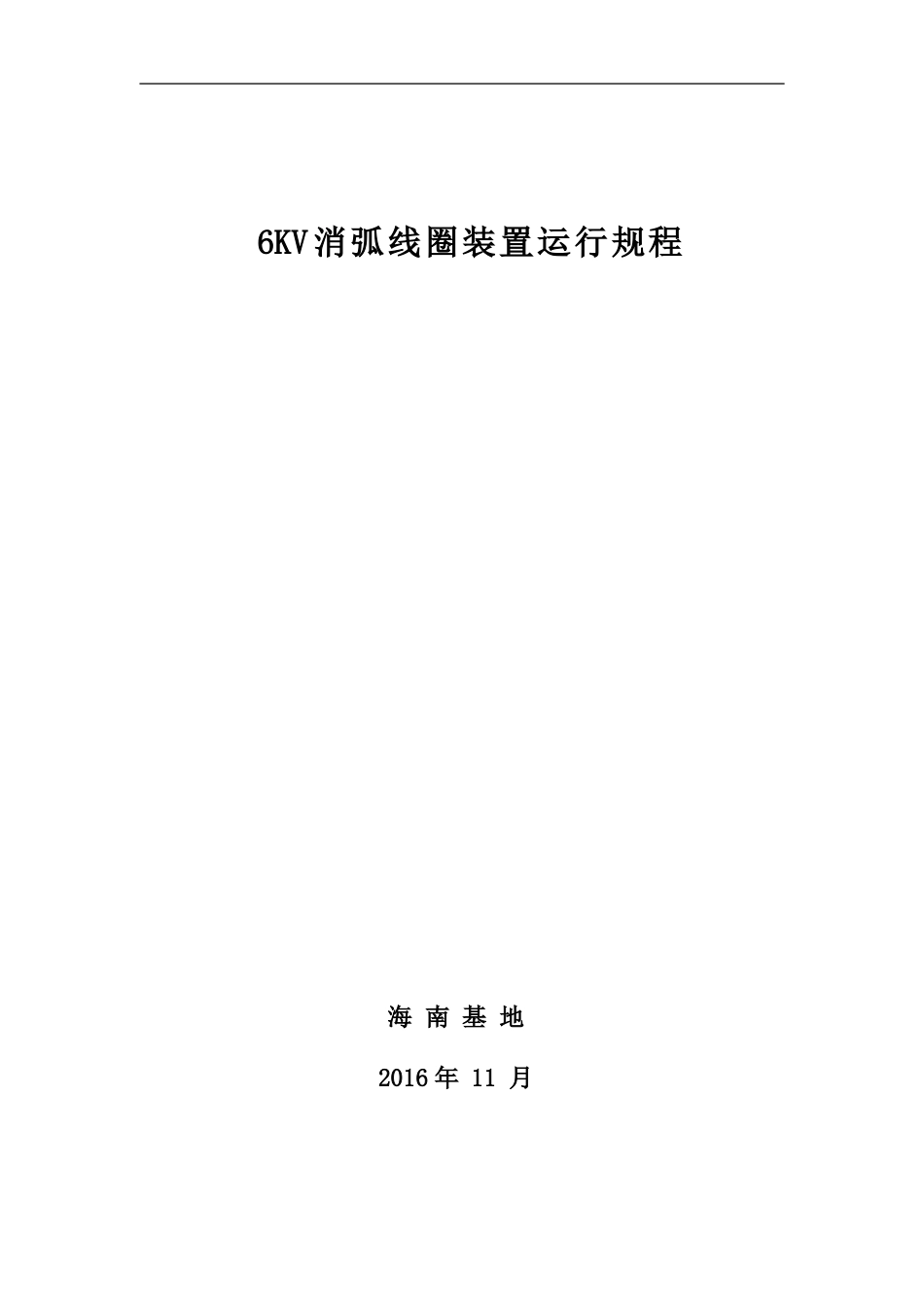

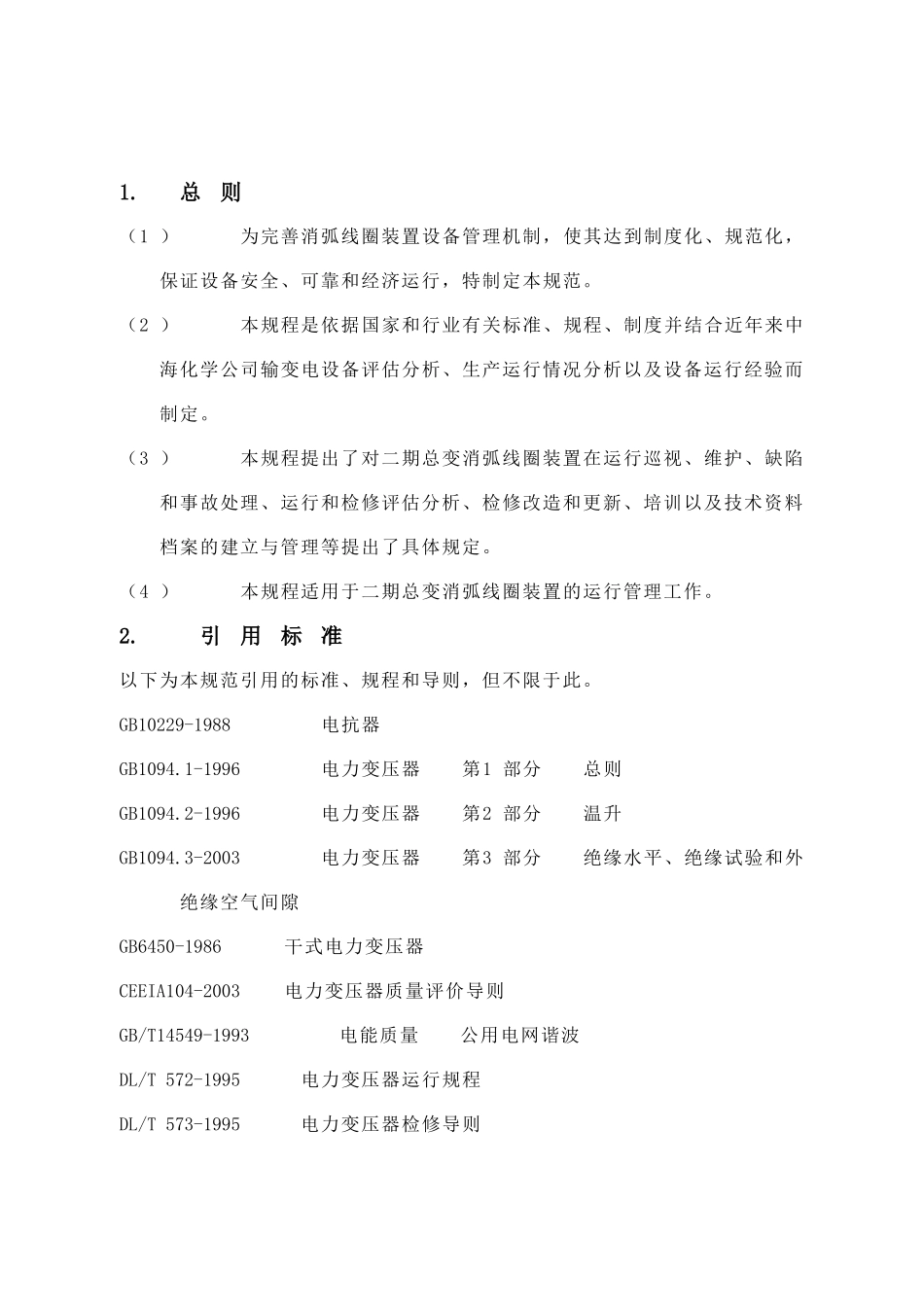

6KV消弧线圈装置运行规程 海南基地 2016年11月 目录 1. 总则 1 2. 引用标准 1 3. 系统图及相关术语说明 2 4. 运行巡检项目及要求 4 4.1. 日常巡检项目和要求 4 4.2. 定期巡检项目和要求 5 5. 消弧线圈装置的日常维护 5 6. 消弧线圈装置的操作 6 6.1. 消弧线圈装置的倒闸操作 6 6.1.1. 由运行转热备 6 6.1.2. 由热备转冷备 7 6.1.3. 由冷备转检修 7 6.1.4. 由检修转冷备 8 6.1.5. 由冷备转热备 9 6.1.6. 由热备转运行 9 6.2. 菜单项说明和设置 10 7. 消弧线圈装置的检修和预防性试验 14 7.1. 消弧线圈装置主要检修项目 14 7.2. 消弧线圈装置预防性试验项目 15 8. 消弧线圈隐患管理及异常处理 16 8.1. 消弧线圈隐患管理 16 8.2. 消弧线圈隐患分类 17 8.3. 消弧线圈装置异常处理 18 1. 总则 （1） 为完善消弧线圈装置设备管理机制，使其达到制度化、规范化，保证设备安全、可靠和经济运行，特制定本规范。 （2） 本规程是依据国家和行业有关标准、规程、制度并结合近年来中海化学公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。 （3） 本规程提出了对二期总变消弧线圈装置在运行巡视、维护、缺陷和事故处理、运行和检修评估分析、检修改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。 （4） 本规程适用于二期总变消弧线圈装置的运行管理工作。 2. 引用标准 以下为本规范引用的标准、规程和导则，但不限于此。 GB10229-1988 电抗器 GB1094.1-1996 电力变压器 第1部分 总则 GB1094.2-1996 电力变压器 第2部分 温升 GB1094.3-2003 电力变压器 第3部分 绝缘水平、绝缘试验和外绝缘空气间隙 GB6450-1986 干式电力变压器 CEEIA104-2003 电力变压器质量评价导则 GB/T14549-1993 电能质量 公用电网谐波 DL/T 572-1995 电力变压器运行规程 DL/T 573-1995　　 电力变压器检修导则 DL/T 596-1996　　电力设备预防性试验规程 3. 系统图及相关术语说明 （1） 图3.1为二期总变6KV系统消弧线圈系统图，表3.1系统图清单。 图3.1 二期总变6KV系统消弧线圈系统图 表3.1 系统图清单 （2） 本规程部分相关术语说明 l 中点电流：实际通过消弧线圈的电流I0,是系统图中阻控箱RK中的电流互感器1TA/2TA的测量值。 l 中点电压：实际中性点电压，此为一次值U0，是系统图中电压互感器1TV/2TV的测量值。 l 电容电流：二期总变6KV系统母线、线路对地电容电流矢量和，由XHK-Ⅱ型自动调谐及选线成套装置内部计算得出。 l 残流：IK = IL - IC；IK为残留，IL为消弧线圈补偿的电感电流，IC为电容电流。 l 脱谐度：V=（IL - IC）/ IC；其中V为脱谐度，IL为消弧线圈补偿的电感电流，IC为电容电流。 4. 运行巡检项目及要求 4.1. 日常巡检项目和要求 （1） 微机调谐器巡视项目和要求： l 脱谐度：现设定下显示值不做要求； l 电容电流：能够准确显示； l 残流：等于消弧线圈当前档位下补偿电流与电容电流之差，应在设定范围之内；现设定值为-8A至-15A； l 中性点电流：通常小于5安培； l 中性点电压：小于15%相电压； l 电容器开合状态：能够正确显示； l 调谐器+5V和±12V电源指示灯：正常时调谐器三个红色指示灯亮； l 打印机在线指示灯：正常时打印机上一个绿色指示灯亮； （2） 接地变和消弧线圈巡视项目和要求： l 运行无杂音、无异常震动； l 表面平整应无裂纹和受潮现象； l 引线接触牢固，接地装置完好； （3） 其他设备巡视项目和要求： l 设备外观完整无损； l 一、二次引线接触良好，接头无过热，各连接引线无发热、变色； l 外绝缘表面清洁、无裂纹及放电现象； l 金属部位无锈蚀，底座、支架牢固，无倾斜变形； l 无异常震动、异常声音及异味； l 各控制箱和二次端子箱应关严，无受潮； l 引线接头、电缆、母线应无发热迹象； 4.2. 定期巡检项目和要求 （1） 显示参数检查，对比设定参数记录，看是否有变化； （2） 若消弧线圈的电容器组全部投入运行，而残流值仍达不到要求，说明消弧线圈容量太小，不能满足要求，应报有关部门及时处理； （3） 中性点位移电压是否超过15％相电压； （4） 阻尼电阻、消弧线圈、接地变有无异常情况； （5） 检查设备有无电晕、放电、接头有无过热现象； （6） 检查设备防火、防小动物措施以及检查接地引线是否完好； （7） 必要时用红外测温设备检查消弧线圈、阻尼电阻、接地变压器的内部、引线接头发热情况。 5. 消弧线圈装置的日常维护 （1） 消弧线圈、阻尼电阻箱、接地变压器等均应有标明基本技术参数的铭牌标志，消弧线圈技术参数必须满足装设地点运行工况的要求。 （2） 消弧线圈、阻尼电阻箱、接地变压器等均应有明显的接地符号标志，接地端子应与设备底座可靠连接。接地螺栓直径应不小于12mm，引下线截面应满足安装地点短路电流的要求。 （3） 消弧线圈装置的引线安装，应保证运行中一次端子承受的机械负载不超过制造厂规定的允许值。 （4） 停运半年及以上的消弧线圈装置应按有关规定试验检查合格后方可投运。 （5） 中性点经消弧线圈接地系统，应运行于欠补偿状态。 （6） 中性点位移电压小于15%相电压时，允许长期运行。 （7） 运行人员每半年进行一次消弧线圈装置运行工况的分析。分析内容包括系统接地的次数，起止时间，故障原因，整套装置是否正常等，并上报相关部门。 6. 消弧线圈装置的操作 6.1. 消弧线圈装置的倒闸操作 下面倒闸操作票以1#消弧线圈为例，2#消弧线圈类似。 6.1.1. 由运行转热备 变电站操作票 盖章处 中海石油化学股份有限公司 编号： 发令单位 发令人 受令人 受令时间 年 月 日 时 分 操作开始时间 年 月 日 时 分 操作结束时间 年 月 日 时 分 操作任务 1#消弧线圈装置由运行转热备 顺序 操作项目 操作√ 1 接车间领导令 　 2 断开PK屏1#微机调谐器电源开关1QF 　 3 分1#消弧线圈开关柜0637断路器 　 4 确认1#消弧线圈开关柜0637断路器已分开 　 5 在消弧线圈柜0637悬挂“禁止合闸，线路有人工作”标识牌 6 操作完毕 　 备注 　 　 操作人: 监护人 : 审票人: 6.1.2. 由热备转冷备 变电站操作票 盖章处 中海石油化学股份有限公司 编号： 发令单位 发令人 受令人 受令时间 年 月 日 时 分 操作开始时间 年 月 日 时 分 操作结束时间 年 月 日 时 分 操作任务 1#消弧线圈装置由热备转冷备 顺序 操作项目 操作√ 1 接车间领导令 　 2 分1#消弧线圈装置接地变与消弧线圈之间隔离开关1QS 　 3 将1#消弧线圈开关柜0637断路器摇至试验位 　 4 在消弧线圈柜0637悬挂“禁止合闸，线路有人工作”标识牌 　 5 操作完毕 　 备注 　 　 操作人: 监护人 : 审票人: 6.1.3. 由冷备转检修 变电站操作票 盖章处 中海石油化学股份有限公司 编号： 发令单位 发令人 受令人 受令时间 年 月 日 时 分 操作开始时间 年 月 日 时 分 操作结束时间 年 月 日 时 分 操作任务 1#消弧线圈装置由冷备转检修 顺序 操作项目 操作√ 1 接车间领导令 　 2 断开PK屏后1#消弧线圈装置交流电源开关2QF、4QF 　 3 合消弧线圈开关柜0637接地开关 　 4 打开1#消弧线圈装置接地变、消弧线圈柜门 　 5 对接地变、消弧线圈进行验电确认没电 　 6 在消弧线圈开关柜0637悬挂“已接地”标识牌 7 操作完毕 备注 　 　 操作人: 监护人 : 审票人: 6.1.4. 由检修转冷备 变电站操作票 盖章处 中海石油化学股份有限公司 编号： 发令单位 发令人 受令人 受令时间 年 月 日 时 分 操作开始时间 年 月 日 时 分 操作结束时间 年 月 日 时 分 操作任务 1#消弧线圈装置由检修转冷备 顺序 操作项目 操作√ 1 接车间领导令 　 2 确认1#消弧线圈装置已检修完毕 　 3 合PK屏后1#消弧线圈装置交流电源开关2QF、4QF 　 4 分消弧线圈开关柜0637接地开关 　 5 确认消弧线圈开关柜0637接地开关已分开 　 6 操作完毕 7 备注 　 　 操作人: 监护人 : 审票人: 6.1.5. 由冷备转热备 变电站操作票 盖章处 中海石油化学股份有限公司 编号： 发令单位 发令人 受令人 受令时间 年 月 日 时 分 操作开始时间 年 月 日 时 分 操作结束时间 年 月 日 时 分 操作任务 1#消弧线圈装置由冷备转热备 顺序 操作项目 操作√ 1 接车间领导令 　 2 合1#消弧线圈装置接地变与消弧线圈之间隔离开关1QS 　 3 将1#消弧线圈开关柜0637断路器摇至工作位 　 4 操作完毕 　 5 　 备注 　 　 操作人: 监护人 : 审票人: 6.1.6. 由热备转运行 变电站操作票 盖章处 中海石油化学股份有限公司
