二次保护中的压板知识 国网课件.ppt

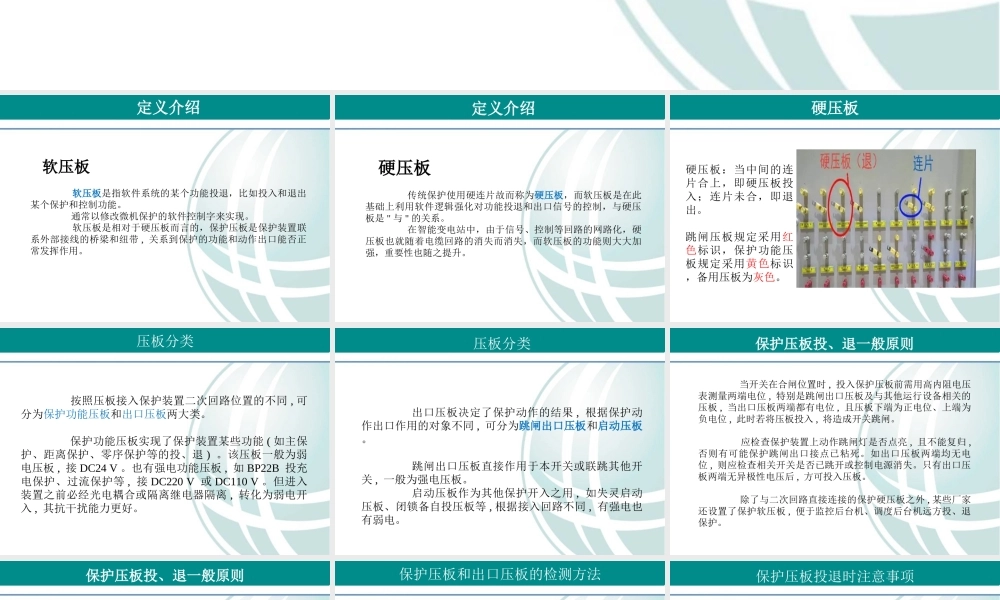

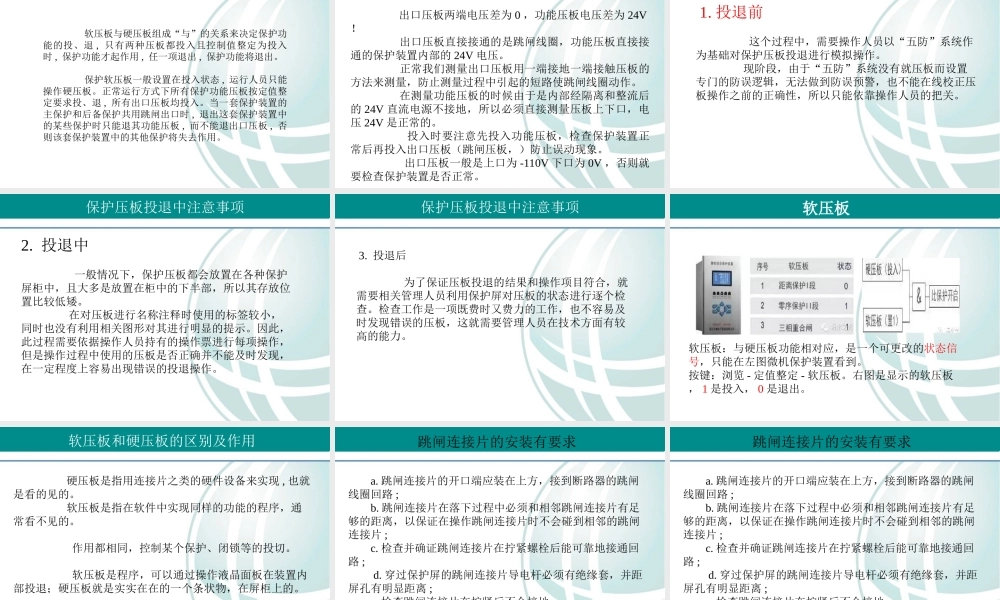

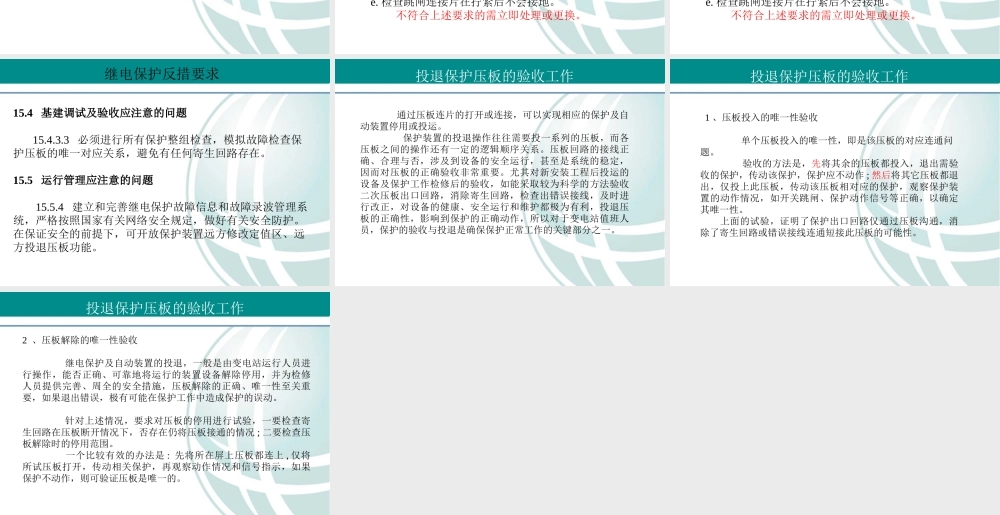

二次保护中的二次保护中的 软压板和硬压板软压板和硬压板 定义介绍定义介绍 软压板软压板 软压板软压板是指软件系统的某个功能投退，比如投入和退出某个保护和控制功能。通常以修改微机保护的软件控制字来实现。软压板是相对于硬压板而言的，保护压板是保护装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用。定义介绍定义介绍 硬压板硬压板 传统保护使用硬连片故而称为硬压板硬压板，而软压板是在此基础上利用软件逻辑强化对功能投退和出口信号的控制，与硬压板是与的关系。在智能变电站中，由于信号、控制等回路的网路化，硬压板也就随着电缆回路的消失而消失，而软压板的功能则大大加强，重要性也随之提升。硬压板硬压板 硬压板：当中间的连片合上，即硬压板投入；连片未合，即退出。跳闸压板规定采用红色标识，保护功能压板规定采用黄色标识，备用压板为灰色。压板分类 按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。该压板一般为弱电压板,接DC24 V。也有强电功能压板,如BP22B 投充电保护、过流保护等,接DC220 V 或DC110 V。但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。压板分类 出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸出口压板跳闸出口压板和启动压板启动压板。跳闸出口压板直接作用于本开关或联跳其他开关,一般为强电压板。启动压板作为其他保护开入之用,如失灵启动压板、闭锁备自投压板等,根据接入回路不同,有强电也有弱电。保护压板投、退一般原则保护压板投、退一般原则 当开关在合闸位置时,投入保护压板前需用高内阻电压表测量两端电位,特别是跳闸出口压板及与其他运行设备相关的压板,当出口压板两端都有电位,且压板下端为正电位、上端为负电位,此时若将压板投入,将造成开关跳闸。应检查保护装置上动作跳闸灯是否点亮,且不能复归,否则有可能保护跳闸出口接点已粘死。如出口压板两端均无电位,则应检查相关开关是否已跳开或控制电源消失。只有出口压板两端无异极性电压后,方可投入压板。除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板,便于监控后台机、调度后台机远方投、退保护。保护压板投、退一般原则保护压板投、退一般原则 软压板与硬压板组成“与”的关系来决定保护功能的投、退,只有两种压板都投入且控制值整定为投入时,保护功能才起作用,任一项退出,保护功能将退出。保护软压板一般设置在投入状态,运行人员只能操作硬压板。正常运行方式下所有保护功能压板按定值整定要求投、退,所有出口压板均投入。当一套保护装置的主保护和后备保护共用跳闸出口时,退出这套保护装置中的某些保护时只能退其功能压板,而不能退出口压板,否则该套保护装置中的其他保护将失去作用。保护压板和出口压板的检测方法 出口压板两端电压差为0，功能压板电压差为24V！出口压板直接接通的是跳闸线圈，功能压板直接接通的保护装置内部的24V电压。正常我们测量出口压板用一端接地一端接触压板的方法来测量，防止测量过程中引起的短路使跳闸线圈动作。在测量功能压板的时候由于是内部经隔离和整流后的24V直流电源不接地，所以必须直接测量压板上下口，电压24V是正常的。投入时要注意先投入功能压板，检查保护装置正常后再投入出口压板（跳闸压板，）防止误动现象。出口压板一般是上口为-110V下口为0V，否则就要检查保护装置是否正常。保护压板投退时注意事项 1.投退前 这个过程中，需要操作人员以“五防”系统作为基础对保护压板投退进行模拟操作。现阶段，由于“五防”系统没有就压板而设置专门的防误逻辑，无法做到防误预警，也不能在线校正压板操作之前的正确性，所以只能依靠操作人员的把关。保护压板投退中注意事项 2.投退中 一般情况下，保护压板都会放置在各种保护屏柜中，且大多是放置在柜中的下半部，所以其存放位置比较低矮。在对压板进行名称注释时使用的标签较小，同时也没有利用相关图形对其进行明显的提示。因此，此过程需要依据操作人员持有的操作票进行每项操作，但是操作过程中使用的压板是否正确并不能及时发现，在一定程度上容易出现错误的投退操作。保护压板投退中注意事项 3.投退后 为了保证压板投退的结果和操作项目符合，就需要相关管理人员利用保护屏对压板的状态进行逐个检查。检查工作是一项既费时又费力的工作，也不容易及时发现错误的压板，这就需要管理人员在技术方面有较高的能力。软压板软压板 软压板：与硬压板功能相对应，是一个可更改的状态信号，只能在左图微机保护装置看到。按键：浏览-定值整定-软压板。右图是显示的软压板，1是投入，0是退出。软压板和硬压板的区别及作用 硬压板是指用连接片之类的硬件设备来实现,也就是看的见的。软压板是指在软件中实现同样的功能的程序，通常看不见的。作用都相同，控制某个保护、闭锁等的投切。软压板是程序，可以通过操作液晶面板在装置内部投退；硬压板就是实实在在的一个条状物，在屏柜上的。跳闸连接片的安装有要求 a.跳闸连接片的开口端应装在上方，接到断路器的跳闸线圈回路;b.跳闸连接片在落下过程中必须和相邻跳闸连接片有足够的距离，以保证在操作跳闸连接片时不会碰到相邻的跳闸连接片;c.检查并确证跳闸连接片在拧紧螺栓后能可靠地接通回路;d.穿过保护屏的跳闸连接片导电杆必须有绝缘套，并距屏孔有明显距离;e.检查跳闸连接片在拧紧后不会接地。不符合上述要求的需立即处理或更换。跳闸连接片的安装有要求 a.跳闸连接片的开口端应装在上方，接到断路器的跳闸线圈回路;b.跳闸连接片在落下过程中必须和相邻跳闸连接片有足够的距离，以保证在操作跳闸连接片时不会碰到相邻的跳闸连接片;c.检查并确证跳闸连接片在拧紧螺栓后能可靠地接通回路;d.穿过保护屏的跳闸连接片导电杆必须有绝缘套，并距屏孔有明显距离;e.检查跳闸连接片在拧紧后不会接地。不符合上述要求的需立即处理或更换。继电保护反措要求 15.4 基建调试及验收应注意的问题基建调试及验收应注意的问题 15.4.3.3 必须进行所有保护整组检查，模拟故障检查保护压板的唯一对应关系，避免有任何寄生回路存在。15.5 运行管理应注意的问题运行管理应注意的问题 15.5.4 建立和完善继电保护故障信息和故障录波管理系统，严格按照国家有关网络安全规定，做好有关安全防护。在保证安全的前提下，可开放保护装置远方修改定值区、远方投退压板功能。投退保护压板的验收工作 通过压板连片的打开或连接，可以实现相应的保护及自动装置停用或投运。保护装置的投退操作往往需要投一系列的压板，而各压板之间的操作还有一定的逻辑顺序关系。压板回路的接线正确、合理与否，涉及到设备的安全运行，甚至是系统的稳定，因而对压板的正确验收非常重要。尤其对新安装工程后投运的设备及保护工作检修后的验收，如能采取较为科学的方法验收二次压板出口回路，消除寄生回路，检查出错误接线，及时进行改正，对设备的健康、安全运行和维护都极为有利，投退压板的正确性，影响到保护的正确动作，所以对于变电站值班人员，保护的验收与投退是确保保护正常工作的关键部分之一。投退保护压板的验收工作 1、压板投入的唯一性验收 单个压板投入的唯一性，即是该压板的对应连通问题。验收的方法是，先将其余的压板都投入，退出需验收的保护，传动该保护，保护应不动作;然后将其它压板都退出，仅投上此压板，传动该压板相对应的保护，观察保护装置的动作情况，如开关跳闸、保护动作信号等正确，以确定其唯一性。上面的试验，证明了保护出口回路仅通过压板沟通，消除了寄生回路或错误接线连通短接此压板的可能性。投退保护压板的验收工作 2、压板解除的唯一性验收 继电保护及自动装置的投退，一般是由变电站运行人员进行操作，能否正确、可靠地将运行的装置设备解除停用，并为检修人员提供完善、周全的安全措施，压板解除的正确、唯一性至关重要，如果退出错误，极有可能在保护工作中造成保护的误动。针对上述情况，要求对压板的停用进行试验，一要检查寄生回路在压板断开情况下，否存在仍将压板接通的情况;二要检查压板解除时的停用范围。一个比较有效的办法是:先将所在屏上压板都连上,仅将所试压板打开，传动相关保护，再观察动作情况和信号指示，如果保护不动作，则可验证压板是唯一的。
