2023年高考物理精品讲练系列学案运动的图象doc高中物理.docx

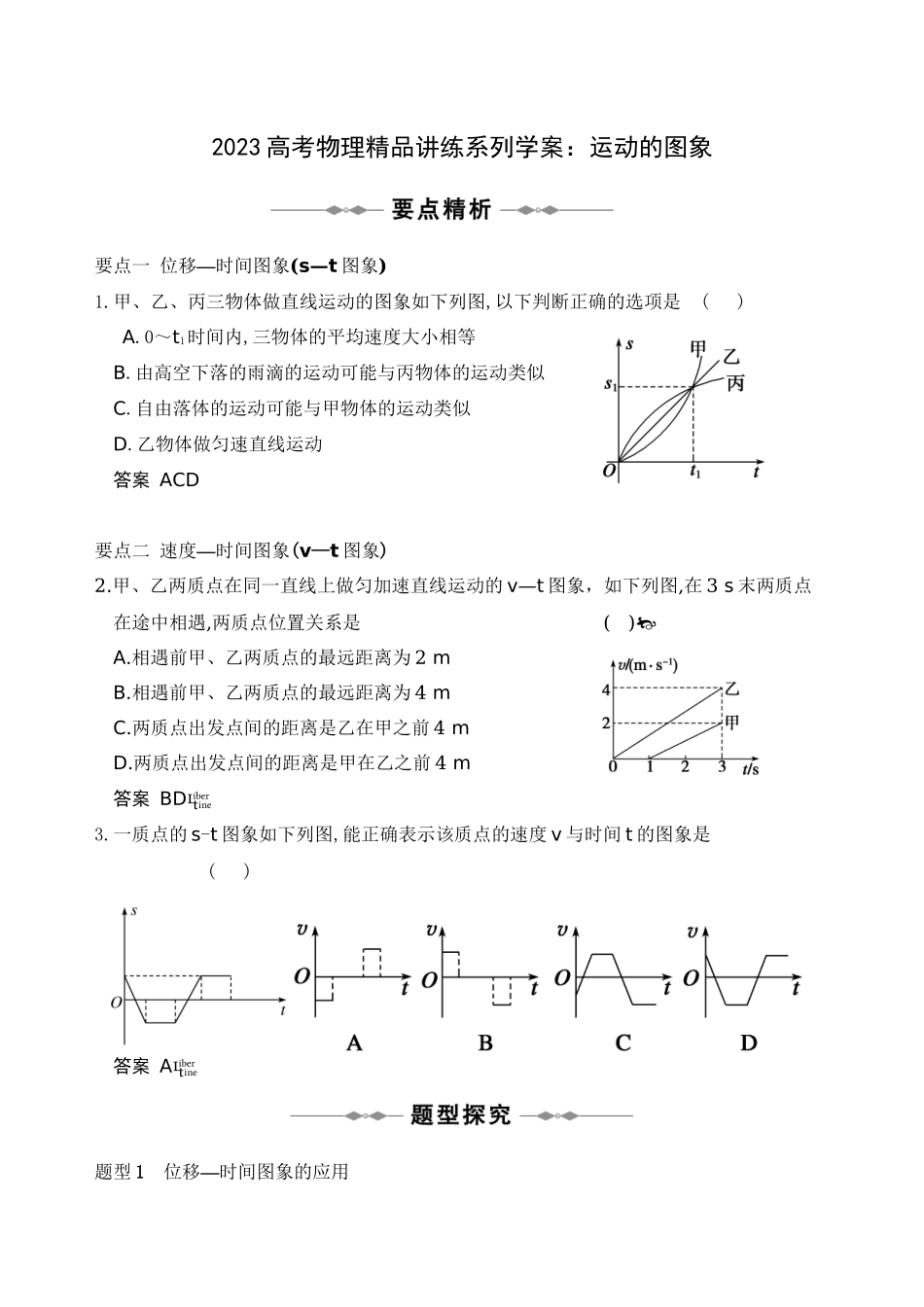

2023高考物理精品讲练系列学案：运动的图象 要点一 位移—时间图象(s—t图象) 1.甲、乙、丙三物体做直线运动的图象如下列图,以下判断正确的选项是 ( ) A.0～t1时间内,三物体的平均速度大小相等 B.由高空下落的雨滴的运动可能与丙物体的运动类似 C.自由落体的运动可能与甲物体的运动类似 D.乙物体做匀速直线运动 答案 ACD 要点二 速度—时间图象(v—t图象) 2.甲、乙两质点在同一直线上做匀加速直线运动的v—t图象，如下列图,在3 s末两质点在途中相遇,两质点位置关系是 ( ) A.相遇前甲、乙两质点的最远距离为2 m B.相遇前甲、乙两质点的最远距离为4 m C.两质点出发点间的距离是乙在甲之前4 m D.两质点出发点间的距离是甲在乙之前4 m 答案 BD 3.一质点的s-t图象如下列图,能正确表示该质点的速度v与时间t的图象是 ( ) 答案 A 题型1 位移—时间图象的应用 【例1】某质点在东西方向上做直线运动.规定向东的方向为正方向,其位移图象如图 所示.试根据图象 ( ) (1)描述质点运动情况. (2)求出质点在0～8 s时间内的位移和路程. (3)求出质点在0～4 s、4～8 s内的速度. 答案 (1)0～4 s做匀速直线运动,方向向东;4～6 s做匀速直线运动,方向向西;6秒末回到出发点;6～ 8 s做匀速直线运动,方向向西. (2)-8 m 24 m (3)v1==2 m/s,向东 v2==-4 m/s,向西 题型2 速度—时间图象的应用 【例2】一宇宙空间探测器从某一星球的外表垂直升空,宇宙空间探测器 升空到某一高度时,发动机突然关闭,如图表示其速度随时间的变化规 律,求探测器在该行星外表能到达的最大高度.(tA=9 s,tB=25 s, tC=45 s) 答案 800 m 题型3 生活物理 【例3】 如下列图为汽车刹车痕迹长度s(即刹车距离)与刹车前车速v(汽车刹车前匀速行驶)的关系图象.例如,当刹车痕迹长度为40 m时,刹车前车速为80 km/h. (1)假设刹车时,车轮立即停止转动,尝试用你学过的知识定量推 导并说明刹车痕迹与刹车前车速的关系. (2)在处理一次交通事故时,交警根据汽车损坏程度估计出碰撞时的车速为40 km/h,并且已测出 刹车痕迹长度为20 m,请你根据图象帮助交警确定出该汽车刹车前的车速,并在图象中的纵轴上用字母A标出这一速度,由图象知,汽车刹车前的速度为多少 答案 (1)设汽车的质量为m,轮胎与路面间的动摩擦因数为μ,根据牛顿第二定律,汽车刹车时有μmg=ma 对汽车的刹车过程由运动学公式得 -2as=-v2 由以上两式得s= 即刹车痕迹与刹车前车速的平方成正比. (2)如右图所示 68 km/h 1.物体甲的位移与时间图象和物体乙的速度与时间图象分别如下列图,那么这两个物体的运动情况是 ( ) A.甲在整个t=6 s时间内有来回运动,它通过的总位移为零 B.甲在整个t=6 s时间内运动方向一直不变,它通过的总位移大小为4 m C.乙在整个t=6 s时间内有来回运动,它通过的总位移为零 D.乙在整个t=6 s时间内运动方向一直不变,它通过的总位移大小为4 m 答案 BC 2.小李讲了一个龟兔赛跑的故事,按照小李讲的故事情节,兔子和乌龟的位移图象如下列图,由图可知 ( ) A.兔子和乌龟是同时同地出发 B.兔子和乌龟在比赛途中相遇过两次 C.乌龟做的是匀速直线运动,兔子是沿着折线跑的 D.乌龟先通过预定位移到达终点 答案 BD 3.(2023·上海·14)在实验中得到小车做直线运动的s-t关系如下列图. (1)由图可以确定,小车在AC段和DE段的运动分别为 ( ) A.AC段是匀加速运动;DE段是匀速运动 B.AC段是加速运动;DE段是匀加速运动 C.AC段是加速运动;DE段是匀速运动 D.AC段是匀加速运动;DE段是匀加速运动 (2)在与AB、AC、AD对应的平均速度中,最接近小车在A点瞬时速度的是 段中的平均速度. 答案 (1)C (2)AB 4.某种类型的飞机起飞滑行时,从静止开始做匀加速运动,加速度大小为4.0 m/s2,飞机速度到达85 m/s时离开地面升空.如果在飞机到达起飞速度时,突然接到命令停止起飞,飞行员立即使飞机制动,飞机做匀减速运动,加速度大小为5.0 m/s2.如果要求你为该类型的飞机设计一条跑道,使在这种情况下飞机停止起飞而不滑出跑道,你设计的跑道长度至少要多长 答案 1 626 m
